150–450 มม. โรลเลอร์แฟร์ลีดสำหรับเรือเดินทะเล พร้อม SWL ที่ผ่านการรับรองและอัตราส่วนความปลอดภัยสำหรับการเทียบท่าเรือ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipment |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | กิกะไบต์/ที 10105-88 | พิมพ์: | เปิดประเภท |
|---|---|---|---|
| เส้นผ่าศูนย์กลางลูกกลิ้ง: | 150~450มม | หมายเลขลูกกลิ้ง: | 2/3 ลูกกลิ้ง |
| น้ำหนักลูกกลิ้ง: | 24.8~310กก | วัสดุ: | เหล็กเหนียว, เหล็ก C-Mn, สแตนเลส, เหล็กหล่อ, เหล็กหล่อกลม |
| การรักษาพื้นผิว: | การพ่นทรายไปยัง S2.5 + ชั้นหนึ่งของไพรเมอร์ร้านอีพอกซีร้านค้าชุบสังกะสีขัดผิวการรักษาพื้นผิวที่กำหนด | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ |
| เน้น: | ปุ่มม้วนเรือเหล็กเหล็กเหล็ก |
||
รายละเอียดสินค้า
150 หมวด 450 มม Marine Roller Fairlead กับ SWL และปัจจัยความปลอดภัยที่ได้รับการตรวจสอบสําหรับการจอดเรือ
ภาพรวมสินค้า
สายพัดลมเรือนี้ถูกออกแบบให้เป็นอุปกรณ์นําที่สามารถแบกภาระได้ สําหรับระบบจอดเรือ
ไม่เหมือนกับฟาเยอร์ลีดแบบปกติ หน่วยนี้ถูกออกแบบด้วยภาระการทํางานที่ปลอดภัย (SWL) และปัจจัยความปลอดภัยที่ตรวจสอบ
โรลเลอร์เหล็กเหล็กที่มีคุณภาพสูง, การแปรรูปแม่นยํา, และระบบการหล่อลื่นที่ปรับปรุงให้ดีที่สุด ให้การหมุนที่เรียบร้อยและลดการใช้งานเชือก
เหมาะสําหรับเชือกสายเหล็กและเชือกสังเคราะห์ในสภาพแวดล้อมทะเลที่ต้องการ
รายละเอียดเร็ว
- กว้างของม้วน: 150×450 mm → กําหนดความสามารถในการจัดการกับสาย
- SWL: 254?? 1766 kN → กําหนดภาระการทํางานที่อนุญาต
- ปัจจัยความปลอดภัย: 1.35 ราคา 2.09 → ชี้ให้เห็นความปลอดภัยของโครงสร้าง
- ประเภทม้วน: 2 / 3 ล้อ → กําหนดความสามารถในการนํา
- วัสดุ: โรลล์เหล็กเหล็ก + ฐานเหล็ก → ความแข็งแรงและความทนทาน
- ชาฟท์: เหล็กแรงสูง → การส่งภาระ
- หมุน: หนองทองแดง → ทนทานการสวม
- การหล่อลื่น: ช่องน้ํามัน → การหมุนที่เรียบ
- พื้นผิว: Sa2.5 + ไพรเมอร์ → ป้องกันการเกรด
- มาตรฐาน: สาย GB10105-88
ปริมาตรเทคนิคหลัก
| โรลเลอร์ได | กว้างเส้นใยสายไฟที่เหมาะสม | ขนาด | น้ําหนัก | |||||||||
| สาย PP | ผ้าไนลอน |
สายเหล็ก (155kgf / mm2) |
||||||||||
| 6 x 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | กก | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| โรลเลอร์ได | A | L | ผ้าปูสายไหมที่เหมาะสม | |||||
| สาย PP | สาย Malila | สายเหล็ก (G B 11 02) ความแข็งแรงในการดึง ( 155 กิโลกรัม f/mm2) |
SWL KN ((tf) |
ปัจจัยความปลอดภัย | ||||
| 6 x 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254 ((26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412 ((42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550 ((56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824 ((84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196 (((122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452 ((148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766 (((180) | 1.58 |
คู่มือการเลือก
ขั้นตอนที่ 1 เลือกกว้างม้วน
ขั้นตอนที่ 2 ยืนยันประเภทเชือก → สายเหล็กหรือเชือกสังเคราะห์
ขั้นตอนที่ 3 ยืนยัน SWL → ต้องเกินภาระการติดต่อสูงสุด
ขั้นตอนที่ 4 ตรวจสอบปัจจัยความปลอดภัย → สูงกว่าสําหรับสภาพแบบไดนามิก
ขั้นตอนที่ 5 เลือกปริมาณม้วน
ขั้นตอนที่ 6 ยืนยันการหล่อลื่น เพื่อความน่าเชื่อถือในระยะยาว
โครงสร้าง
โรลเลอร์เหล็กเหล็ก ฐานเหล็ก รางทองแดง ช่องลื่น
คุณสมบัติตามสั่ง
- SWL: 2541766 kN → ความจุภาระ
- ปัจจัยความปลอดภัย: 1.35~2.09 → ความปลอดภัยของโครงสร้าง
- วัสดุ: เหล็กเหล็ก → ความแข็งแรง
- หม้อ: ความแข็งแรงสูง → การโอนภาระ
- หมุน: หนองทองแดง → ความทนทาน
- การหล่อลื่น: ช่องน้ํามัน → การหมุนที่เรียบ
- การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
คู่มือสอบสวน
ให้ระบุกว้างเชือก ความต้องการ SWL ประเภทเชือก จํานวนม้วน และความต้องการการรับรอง
วิธี การ
เชือกผ่านบนม้วนหมุนที่ลดการขัดแย้งและกระจายภาระ SWL รับประกันการทํางานที่ปลอดภัยภายใต้ภาระที่กําหนด
การใช้งาน
ระบบติดเรือ การนําเชือกภายใต้ภาระ การจัดการเชือกสายเหล็ก
การรับรองและข้อดี
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; SWL ที่ได้รับการตรวจสอบ, ลดการใช้งานเชือก, การหมุนที่เรียบร้อย, ความน่าเชื่อถือในการสร้างสูง
การวาด & ภาพถ่าย

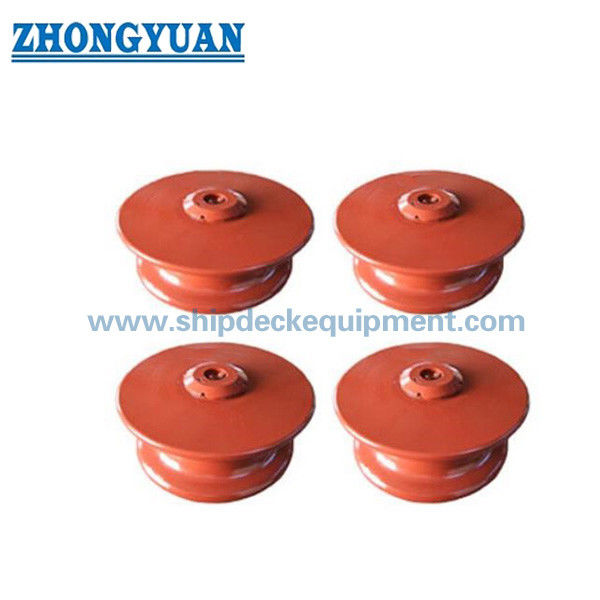

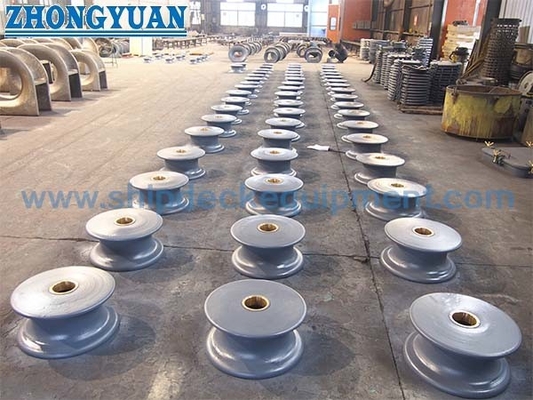

การวาดภาพ GA ภาพสินค้า
การสั่งซื้อ
MOQ: 1 รายการ ส่ง: 30 รายการ 60 วัน
FAQ
Q1: วิธีการเลือก SWL?
A: SWL ต้องสูงกว่าภาระการติดต่อสูงสุด
Q2: ทําไมปัจจัยความปลอดภัยจึงสําคัญ?
A: มันรับประกันความน่าเชื่อถือภายใต้ภาระแบบไดนามิก
Q3: ทําไมต้องใช้สล็อตฟาเยอร์ลีด
ตอบ: มันลดการสกัดเชือกและเพิ่มอายุการใช้งาน
