150×450 มิลลิเมตร แบบเปิด 3 รอลเลอร์ ท่าเรือ แฟร์ลีด JIS F 2014-1987 แบบ CF / CS สําหรับการติดเรือ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | JIS เอฟ 2014-1987 | พิมพ์: | CF&CS แบบเปิด |
|---|---|---|---|
| เส้นผ่าศูนย์กลางลูกกลิ้ง: | 150~450มม | หมายเลขลูกกลิ้ง: | 3 ลูกกลิ้ง |
| น้ำหนักลูกกลิ้ง: | 43.6~415กก | วัสดุ: | เหล็กเหนียว, เหล็ก C-Mn, สแตนเลส, เหล็กหล่อ, เหล็กหล่อกลม |
| การรักษาพื้นผิว: | การพ่นทรายไปยัง S2.5 + ชั้นหนึ่งของไพรเมอร์ร้านอีพอกซีร้านค้าชุบสังกะสีขัดผิวการรักษาพื้นผิวที่กำหนด | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, เอบีเอส, DNV, LR, KR, กรมสรรพากร, อาร์เอส, RINA |
| เน้น: | เปิดชนิด 3 รอลเลอร์ทางด้านเรือ |
||
รายละเอียดสินค้า
150×450 มิลลิเมตร แบบเปิด 3 รอลเลอร์ ท่าเรือ แฟร์ลีด JIS F 2014-1987 แบบ CF / CS สําหรับการติดเรือ
ภาพรวมสินค้า
JIS F 2014-1987 แบบ CF/CS สายพานทางด้านเรือ เป็นสายพานทางด้านเรือแบบเปิด 3 ล้อที่ใช้ในการนําสายพานทางด้านด้านเรือ, ลอยหน้า, ลอยหลัง และลอยด้านหน้าเรือการจัดวางเปิดอนุญาตให้สายนําเข้าจากด้านบนโดยไม่ต้องกรอบการยึดปิด, ในขณะที่ตําแหน่งติดต่อล้อสามตัวให้เส้นทางนําที่กําหนดไว้เมื่อการจัดวางภาชนะต้องการการตั้ง JIS สามล้อ
ตามการจัดอันดับ JIS แรกชนิด CF ใช้กลมเหล็กเหล็กเหล็กสามกลม และชนิด CS ใช้กลมเหล็กเหล็กเหล็กเหล็กสามกลมระยะมาตรฐานคือ 150~400 mm สําหรับชนิด CF และ 150~450 mm สําหรับชนิด CS. โรลเลอร์เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหลขนาดการติดตั้ง, การเคลือบ, ขอบเขตการตรวจสอบ, และความต้องการประเภทควรได้รับการยืนยันเมื่อเทียบกับการออกแบบของภาชนะและรายละเอียดการซื้อ.
รายละเอียดเร็ว
- ประเภทของสินค้า: แบบเปิด 3 ล้อ ช่องทางด้านเรือ → นําเส้นการติดต่อผ่านการจัดวาง 3 ล้อ ช่องทางด้านเรือหรือขอบคาน
- มาตรฐาน: JIS F 2014-1987 → มาตรฐาน JIS fairlead ที่ทํางานสําหรับการใช้งานที่ติดต่อ; แบบ CF/CS คือครอบครัวสามม้วนที่เปิด
- ระยะความกว้างนาม: CF 150~400 mm / CS 150~450 mm → ประเภท CS เท่านั้นรวมขนาดมาตรฐาน 450 mm
- วัสดุม้วนเดิม: CF = เหล็กเหล็ก FC20 / CS = แผ่นเหล็ก SS41 → การกําหนดวัสดุปฏิบัติตามมาตรฐาน 1987 และไม่ควรถูกเปลี่ยนโดยเงียบๆด้วยเทียบเท่าที่ทันสมัย
- ขนาดหลัก: D, L, l และ l1 → L, l และ l1 สามารถปรับได้ตามสถานที่ติดตั้งตามมาตรฐาน
- ความต้องการในการทํางาน: ส่วนหมุนต้องทํางานอย่างเรียบร้อย → การหมุนม้วนและสภาพผิว ควรตรวจสอบระหว่างการตรวจสอบ
- ตัวเลือกเหล็กเหล็กปัดปัจจุบัน: สามารถใช้ได้ตามความต้องการของโครงการ → ถือว่าเป็นทางเลือกเฉพาะโครงการ ไม่ใช่นิยามวัสดุ CF แรก
- เน้นการติดตั้ง: พีเดสเทล / กณิตศาสตร์ฐาน, เส้นทางด้านเรือ, มุมนําเชือกและโครงสร้างคานรอบ ๆ → ยืนยันการจัดวางเรือก่อนการผลิต
ปริมาตรเทคนิคหลัก
ขนาดหลักสําหรับ JIS F 2014-1987 แบบเปิดสามม้วน CF/CS fairlead ขนาดเป็นมิลลิเมตร คอลัมน์ความพร้อมของชนิดสะท้อนช่วงมาตรฐานเดิม
|
โนมินัล ไดอา |
ประเภทมาตรฐาน |
D |
L |
ฉัน |
l1 |
|---|---|---|---|---|---|
| 150 | CF / CS | 150 | 1160 | 420 | 160 |
| 200 | CF / CS | 200 | 1460 | 530 | 200 |
| 250 | CF / CS | 250 | 1740 | 640 | 230 |
| 300 | CF / CS | 300 | 2020 | 750 | 260 |
| 350 | CF / CS | 350 | 2300 | 860 | 290 |
| 400 | CF / CS | 400 | 2580 | 970 | 320 |
| 450 | CS เท่านั้น | 450 | 2880 | 1080 | 360 |
หมายเหตุ: JIS F 2014-1987 ยอมให้ขนาด L, l, l1 และ l2 เพิ่มขึ้นหรือลดลงตามที่ตั้งการติดตั้งดังนั้นขนาดการติดตั้งสุดท้ายควรยืนยันกับการจัดวางภาชนะการออกแบบก่อนการผลิต.
คู่มือการคัดเลือกและสอบถาม
ขั้นตอนที่ 1: ยืนยัน JIS F 2014-1987 แบบเปิด 3 รอลเลอร์ และเลือกชนิด CF หรือชนิด CS ตามการสร้างรอลเลอร์มาตรฐานที่ต้องการ
ขั้นตอนที่ 2: เลือกกว้างนามิติจาก 150×400 mm สําหรับ CF หรือ 150×450 mm สําหรับ CS แล้วยืนยันประเภทเชือก กว้างเชือกทิศทางเชือกนําและการจัดวางเรือ
ขั้นตอนที่ 3: ยืนยันวัสดุม้วน สําหรับการจัดจําหน่ายมาตรฐานเดิม CF ใช้เหล็กเหล็กและ CS ใช้ม้วนผลิตจากแผ่นเหล็กระบุเกรดวัสดุและฐานการรับรองแยกแยก.
ขั้นตอนที่ 4: ยืนยันรูปร่างการติดตั้ง: เส้นทางด้านเรือ, การจัดวางฐาน / ฐาน, พื้นที่ว่าง, ขนาด L / L / L1 ปรับได้โครงสร้างคาน และการเสริมท้องถิ่นใด ๆ ที่จําเป็นตามการออกแบบของเรือ.
ขั้นตอนที่ 5: ยืนยันการรักษาผิว, การเข้าถึงการปรับน้ํามัน / การบํารุงรักษา, ใบรับรองวัสดุ, การตรวจสอบประเภทหรือความต้องการของพยานก่อนการเสนอราคา
ขั้นตอนที่ 6: เสนอปริมาณ, ประเภทของภาชนะ, ตําแหน่งการติดตั้ง, GA หรือการวาดรากฐาน, ภาพอ้างอิง, สถานที่จัดส่งและเวลาจัดส่งที่ต้องการ
โครงสร้าง
เปิดการจัดตั้งสามม้วน หลังกระบอกม้วน หมู ไม้รัง ฐาน / ฐาน ผ้าปิด / ส่วนประกอบที่แน่น จุดลื่น ช่องติดตั้งด้านเรือหรือด้านหลังเรือ
โรลเลอร์ การติดตั้งและคุณภาพ ข้อดี
- การจัดวางที่เปิดให้ช่องทางการติดต่อสามารถนํามาจากด้านบน ซึ่งเป็นประโยชน์เมื่อการวางแผนคานต้องการการเข้าสายที่ยืดหยุ่น แทนที่จะเป็นโครงสร้างการยึดปิด
- ตําแหน่งล้อสามให้พื้นผิวติดต่อเชือกหลาย ๆ สําหรับการเปลี่ยนสายลายจอดผ่านการจัดวาง fairlead; ทิศทางเชือกจริงควรปฏิบัติตามแผนจอดเรือ
- ประเภท CF และประเภท CS ใช้โครงสร้างม้วนมาตรฐานเดิมที่แตกต่างกันการอนุญาตให้โครงการยังคงมีรูปแบบของวัสดุ JIS ที่กําหนดไว้ แทนที่จะพิจารณาทุกการเปิด 3 ล้อ fairleads เหมือนกัน.
- JIS F 2014 อนุญาตให้ปรับมาตรฐานด้านยาวหลักสําหรับสถานที่ติดตั้งซึ่งช่วยให้การจัดวาง fairlead ติดตามรูปทรงทางด้านเรือโดยไม่ต้องเปลี่ยนประเภทกล่องมาตรฐานพื้นฐาน.
- พื้นผิวม้วน, ไม้รัง, ชาฟท์และจุดปะทะควรได้รับการรักษาเพื่อส่วนหมุนยังคงเรียบในการทํางานและไม่พัฒนาสภาพสัมผัสสายคม
- ฐานการตรวจสอบแบบมาตรฐานรวมถึงการตรวจสอบทางสายตาและการตรวจสอบการใช้งาน; การติดตามวัสดุเพิ่มเติมการตรวจสอบมิติหรือการให้คําพยานในชั้นเรียนสามารถจัดทําได้เมื่อกําหนดโดยโครงการ.
- ในกรณีที่กลมเหล็กเหล็กถูกขอเป็นทางเลือกที่ทันสมัยในการจําหน่ายการออกแบบม้วนรายละเอียดและขอบเขตการอนุมัติ ควรยืนยันแยกกัน แทนที่จะแสดงเป็นวัสดุเดิมชนิด CF.
คุณสมบัติตามสั่ง
- มาตรฐาน: JIS F 2014-1987 → มาตรฐาน JIS fairlead ที่ทํางานสําหรับการใช้ที่จอดเรือ
- ประเภท CF: ประเภทเปิด, สามม้วนเหล็กเหล็ก → วัสดุม้วนมาตรฐานเดิมคือเหล็กเหล็กเหล็ก FC20.
- ประเภท CS: ประเภทเปิด มีม้วน 3 ล้อ ผลิตจากแผ่นเหล็ก → วัสดุเดิมของม้วนมาตรฐานคือแผ่นเหล็ก SS41
- กว้างนาม: CF 150?? 400 มม / CS 150?? 450 มม → 450 มม เป็นมาตรฐานสําหรับ CS เท่านั้น
- การติดตั้ง: การจัดตั้งฐานข้างเรือ / ขอบคาน → ยืนยันรูปร่างกระเป๋าเรือและคานในท้องถิ่นก่อนการผลิต
- ขนาดหลักที่ปรับได้: L / l / l1 → เบอร์มาตรฐานอนุญาตการปรับตามสถานที่ติดตั้ง
- ตัวเลือกของม้วนเหล็กเหล็ก: ตัวเลือกเฉพาะโครงการ → คุณภาพวัสดุและฐานการอนุมัติต้องยืนยัน; ไม่ใช่การกําหนด CF แรก
- ความต้องการใบรับรอง: ตามขอบเขตการสั่ง → เอกสารผู้ผลิต ใบรับรองวัสดุและการตรวจประเภท ควรตกลงกันก่อนการนําเสนอราคา
วิธี การ
Mooring line enters the open fairlead → Line contacts the required rollers as the lead direction changes → Rollers rotate to guide the line and reduce sliding contact → Reaction is transferred through the shafts and pedestal / base into the ship structure → Roller condition and lubrication are checked during maintenance
การใช้งาน
สถานีจอดเรือข้างเรือ ฐานนําของสายหน้าและท้ายเรือ เรือบรรทุกสินค้า รถบรรทุกน้ํามัน เรือบรรทุกสินค้าจํานวนมาก เรือเรือทํางาน โครงการก่อสร้างใหม่ การเปลี่ยน JIS F 2014 CF/CS
การรับรองและข้อดี
การตรวจสอบและการรับรองสามารถจัดทําตามความต้องการของโครงการ, ความสามารถติดตามวัสดุ, ขอบเขตการสั่งซื้อและวิธีการอนุมัติของสังคมประเภทความพร้อมของใบรับรองควรได้รับการยืนยันก่อนการนําเสนอราคา และไม่ได้ถูกอ้างอิงว่าเป็นการจัดส่งมาตรฐาน.
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

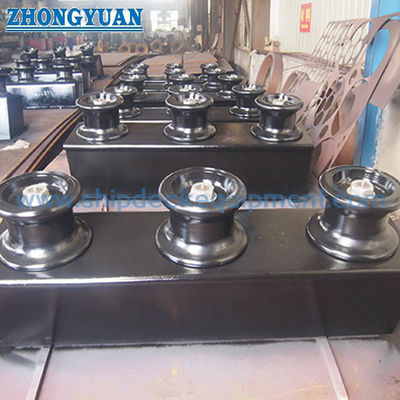

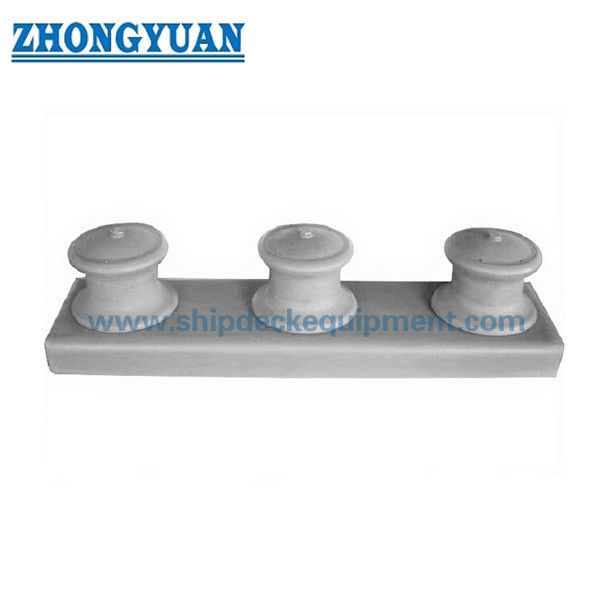

การวาด & ภาพถ่าย
FAQ
Q1:ความแตกต่างระหว่าง JIS F 2014 ประเภท CF และประเภท CS คืออะไร
A1:ทั้งสองแบบเป็น fairleads แบบเปิดสามม้วน. แบบ CF ใช้สามม้วนเหล็กเหล็กตามมาตรฐานเดิม, ในขณะที่ประเภท CS ใช้สามม้วนผลิตจากแผ่นเหล็ก. CF เป็นมาตรฐานจาก 150 ถึง 400 มม.;CS ขยายไปถึง 450 มิลลิเมตร
Q2:สามารถจัดจําหน่ายม้วนเหล็กเหล็กเหล็กแทนม้วนเหล็กเหล็กเหล็ก CF ของเดิมได้หรือไม่?
A2:ใช่, โรลสแตนเลสเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเนื่องจากเหล็กอัดไม่ใช่วัสดุม้วนประเภท CF แบบเดิมที่นิยามโดย JIS F 2014-1987.
Q3:มิติหลักของ JIS ต้องคงไว้สําหรับทุกการติดตั้งหรือไม่
A3:ไม่ใช่ทั้งหมด JIS F 2014-1987 ยอมให้ L, l, l1 และ l2 ปรับตามสถานที่ติดตั้ง ดังนั้นการจัดเรียงสุดท้ายควรตรวจสอบกับ GA ของภาชนะอินเตอร์เฟซพีเดสตัลและสายล่อนําก่อนการผลิต.
