JIS F2320 Type B ฝาปิดช่องเปิดฝาถังน้ำมันแบบเปิดแนวนอน Marine Outfitting

JIS F2320 Type B ฝาปิดช่องเปิดฝาถังน้ำมันแบบเปิดแนวนอน Marine Outfitting

รายละเอียดสินค้า:

สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Zhongyuan
ได้รับการรับรอง: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
หมายเลขรุ่น: มาตรฐานและกำหนดเอง
เอกสาร: Marine Swing type oil tank ...94.pdf

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: As per quotation
รายละเอียดการบรรจุ: พาเลทหรือกำหนดเอง
เวลาการส่งมอบ: ตามข้อเสนอ
เงื่อนไขการชำระเงิน: TT, แอล/C, ฯลฯ.
สามารถในการผลิต: สนองความต้องการของลูกค้า
สนุกสนาน สนุกสนาน

ข้อมูลรายละเอียด
Standard: JIS F 2320-2003 Material: Mild Steel, Stainless Steel, Duplex Stainless Steel, Aluminium,
Packing Materials: Neoprene, NBR ,Hi - NBR, Viton, Teflon Test: Hydraulic Pressure Test, Hose Test, Chalk Test
Dimension: As Standard or Customized, As client’s drawing Application Type: Water-tight, Weather-tight, Gas Tight, Oil-tight
Open Type: Hand Wheel Quick Operate Closing Type: Hinged
Surface treatment: sandblasting to S2.5 + one layer of epoxy shop primer, Polished, Galvanized, customized surface treatment available. Classification Certificates: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA
เน้น:

CCS JIS F2320 ฝาปิดช่องระบายความร้อนด้วยน้ำมัน

,

JIS F2320 ฝาปิดช่องระบายความร้อนด้วยน้ำมัน

,

JIS F 2320-2003 ฝาปิดช่องระบายอากาศทางทะเล

รายละเอียดสินค้า

JIS F2320 ประเภท B ช่องปิดหุ้มหุ้มหุ้มน้ํามัน



คําอธิบาย:

ล็อคที่แน่นต่อน้ํามันทางทะเลใช้เป็นหลักสําหรับถังน้ํามันสําหรับการตรวจสอบและการปลดปล่อยส่วนตัวเมื่อเข้า, ด้วยความแน่นต่อน้ํามันและก๊าซ. เครื่องกรองทําจากวัสดุต่อต้านการละลายส่วนของเครื่องขนส่งมวลโดยทั่วไปทําจากเหล็กเหล็กทองแดง, เพื่อหลีกเลี่ยงจุดประกายที่เกิดจากการเปิดและปิดฝาปิด. ประเภทฝาปิดหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหลุมสังเกตวัดขนาดไม่ต่ํากว่า 150 mm พร้อมกับฝาปิดประตูช่องตรวจสอบมีอุปกรณ์ปิดฝาหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้มหุ้ม



รายละเอียดเทคนิคหลัก:

  1. มาตรฐาน: JIS F 2320-2003
  2. วัสดุ: สแตนเลสอ่อน, สแตนเลสไร้สแตนเลส, สแตนเลสไดเพล็กซ์, อลูมิเนียม,
  3. วัสดุบรรจุ: นีโอเพรน, NBR, Hi-NBR, Viton, Teflon
  4. การทดสอบ: การทดสอบความดันทางไฮดรอลิก การทดสอบเชือก การทดสอบกราฟ
  5. ขนาด: ตามมาตรฐานหรือตามความต้องการ ตามภาพวาดของลูกค้า
  6. ประเภทการใช้งาน: กันน้ํา กันอากาศ กันก๊าซ กันน้ํามัน
  7. ประเภทเปิด: มือล้อทํางานเร็ว
  8. ประเภทการปิด: หมุน
  9. การบําบัดพื้นผิว: การพัดทรายเป็น S2.5 + 1 ชั้นของ epoxy shop primer, Polished, Galvanized, การบําบัดพื้นผิวตามความต้องการ
  10. ใบรับรองการจัดหมวด: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA



ปริมาตรเทคนิคหลัก

ขนาดนาม D D1 H R D2 A A1 A2 B H3 h1 　 　 　 　
760 760 731 180 760 710 491 436 425 70 144 90 　 　 　 　
910 910 881 200 910 860 566 506 500 80 164 100 　 　 　 　
1220 1 220 1 191 240 1220 1170 721 656 695 95 204 115 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
ขนาดนาม L F1 d1 d2 F a1 d3 d20 d19 E r1 r2 　 　 　
760 320 13 6 110 60 130 85 72 61 62 40 75 55 　 　 　
910 330 146 120 70 140 90 82 71 72 50 80 60 　 　 　
1220 340 156 130 80 150 100 94 81 82 60 85 65 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
ขนาดนาม r1 r4 r5 d5 d6 d7 d8 d9 dl8 d10 d11 d12 d13 L1 L2
760 125 92 57 66 40 106 150 186 190 64 39 Tr38×7 30 278 197
910 130 97 62 70 44 110 154 190 194 68 43 Tr42×7 34 288 207
1220 135 102 67 76 50 116 160 196 300 74 49 Tr48×8 39 303 222
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　
ขนาดนาม d14 d15 d16 d17 Y h2 b1 b3 H1 h3 h4 รายละเอียด
น้ําหนัก		 　 　 　
760 60 M58X2 76 105 60 110 84 64 188 100 115 314 　 　 　
910 64 M62X2 80 109 65 120 85 58 188 100 115 383 　 　 　
1220 72 M70X2 86 115 72 135 94 50 208 120 135 535 　 　 　

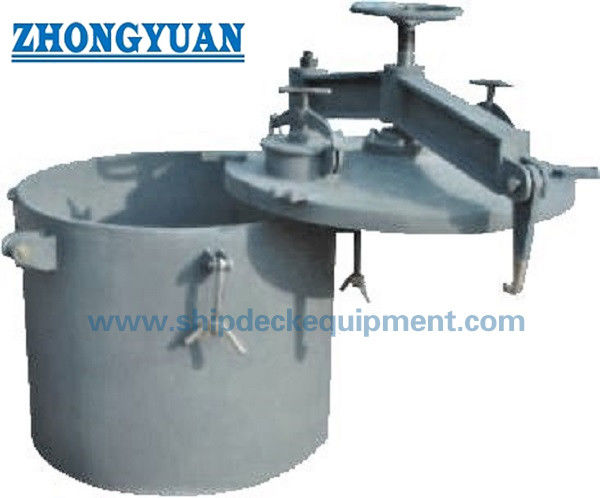

JIS F2320 Type B ฝาปิดช่องเปิดฝาถังน้ำมันแบบเปิดแนวนอน Marine Outfitting 0

ภาพวาดของ JIS F2320 ประเภท B การเปิดแนวราบของคาร์โก้ ถังน้ํามัน

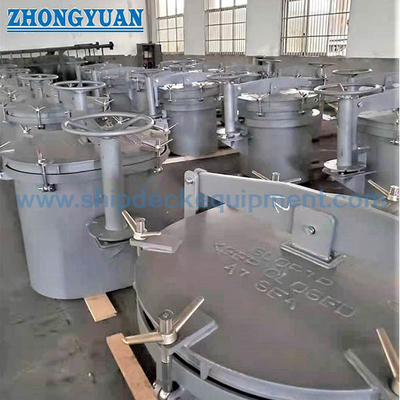

JIS F2320 Type B ฝาปิดช่องเปิดฝาถังน้ำมันแบบเปิดแนวนอน Marine Outfitting 1JIS F2320 Type B ฝาปิดช่องเปิดฝาถังน้ำมันแบบเปิดแนวนอน Marine Outfitting 2
