JIS F 2025 Type A ปลั๊กแบบถอดได้ประเภท Anchor Chain Cable Clenches Ship Mooring Equipment

แคลมป์ยึดสายเคเบิลชนิดปลั๊กแบบถอดได้ | JIS F 2025 ประเภท A

ภาพรวมผลิตภัณฑ์

ตัวรัดสายเคเบิลแบบถอดได้ JIS F 2025 Type A เป็นข้อต่อตัวล็อคโซ่ที่ใช้เพื่อยึดปลายขม่อมของโซ่พุกที่แผงกั้นโซ่ล็อคเกอร์ การจัดเรียงปลั๊ก / ฝาครอบและพินที่ถอดออกได้ทำให้สามารถควบคุมการปลดการเชื่อมต่อโซ่ได้ เมื่อขั้นตอนการละทิ้งเหตุฉุกเฉินที่ได้รับอนุมัติกำหนดให้ปล่อยโซ่พุก ไม่ใช่อุปกรณ์หยุดโซ่ดาดฟ้า อุปกรณ์ยก อุปกรณ์ลากจูง หรืออุปกรณ์ยึดพุกตามปกติ

ข้อมูลมิติที่ให้มาเป็นไปตาม JIS F 2025:1992 JIS F 2025:2021 เป็นฉบับที่ใช้งานอยู่ในปัจจุบัน ดังนั้นคำสั่งซื้อการสร้างใหม่และคำสั่งซื้อที่เกี่ยวข้องกับคลาสควรยืนยันฉบับควบคุมก่อนเสนอราคา การเลือกควรขึ้นอยู่กับเส้นผ่านศูนย์กลางของโซ่พุกที่ระบุ เกรดของโซ่และเกณฑ์การรับน้ำหนักของโครงการ รูปทรงของผนังกั้นโซ่-ล็อกเกอร์ ช่องทางในการปลด ส่วนต่อประสานการเชื่อม ข้อกำหนดในการปิดผนึก ระบบการเคลือบ และขอบเขตการตรวจสอบที่จำเป็น

ข้อมูลจำเพาะด่วน

• ฟังก์ชั่นผลิตภัณฑ์: การยึดปลายขม่อมของโซ่สมอในล็อคเกอร์โซ่ → ให้การเชื่อมต่อที่กำหนดไว้ที่แผงกั้นโซ่ล็อคเกอร์และการจัดการปลดล็อคที่ถอดออกได้
• มาตรฐานและประเภท: JIS F 2025 Type A ประเภทที่ถอดออกได้ → Type A คือการกำหนดค่าที่ถอดออกได้ Type B คือการกำหนดค่าคงที่
• รุ่นมาตรฐาน: ขนาดปี 1992 ให้มา; ฉบับปี 2021 เป็นฉบับปัจจุบัน → ยืนยันสัญญา แบบร่างเรือ และข้อกำหนดระดับก่อนการผลิต
• ช่วงขนาดที่กำหนด: 52 ถึง 120 รวมถึงขนาดที่กำหนด 73 → ครอบคลุมเส้นผ่านศูนย์กลางของโซ่พุกที่ใช้บังคับตั้งแต่ 50–52 มม. ถึง 114–120 มม.
• มวลโดยประมาณ: 40.5 ถึง 274 กก. → เกี่ยวข้องกับการขนย้าย การวางแผนการติดตั้งแผงกั้น การบรรจุ และการประมาณค่าขนส่ง
• วัสดุพื้นฐานมาตรฐาน: ตัวเครื่อง SS400 พร้อมเหล็กเฉพาะส่วนประกอบ ทองเหลือง ปะเก็น บรรจุภัณฑ์ และวัสดุกันซึม → สแตนเลสหรือวัสดุทางเลือกต้องมีแบบร่างโครงการที่ได้รับอนุมัติ
• การติดตั้ง: เชื่อมเข้ากับแผงกั้นโซ่ล็อกเกอร์ → มาตรฐานทำให้ตัวเครื่องสามารถจับคู่กับพื้นผิวยึดแบบโค้งได้เมื่อจำเป็น
• การปิดผนึกและการทดสอบ: ประสิทธิภาพการทำงานของปะเก็นและการบรรจุควรรองรับหน้าที่การปิดผนึกที่ระบุ → แรงดันทดสอบการกันน้ำของการประกอบที่สมบูรณ์และเกณฑ์การยอมรับจะต้องได้รับการยืนยันจากโครงการ

พารามิเตอร์ทางเทคนิคหลัก

คู่มือการเลือกและสอบถามข้อมูล

ขั้นตอนที่ 1: ยืนยันรุ่นมาตรฐานที่ใช้บังคับ การกำหนดค่าแบบถอดได้ประเภท A และการกำหนด เช่น JIS F 2025 A52

ขั้นตอนที่ 2: ยืนยันเส้นผ่านศูนย์กลางของพุกโซ่ที่ระบุ เกรดของโซ่ ข้อมูลใบรับรองโซ่ และไม่ว่าจะเป็นคำสั่งซื้อสำหรับการสร้างใหม่หรือการเปลี่ยนตัวรัดสายเคเบิลที่มีอยู่

ขั้นตอนที่ 3: จัดให้มีการจัดเรียงตัวล็อคโซ่ ความหนา/ความโค้งของแผงกั้น อินเทอร์เฟซการติดตั้งแบบเชื่อม รายละเอียดการเสริมแรง ทิศทางของโซ่ และการเข้าถึงการปฏิบัติงานที่มีอยู่

ขั้นตอนที่ 4: ยืนยันกำหนดการวัสดุสำหรับตัวถัง ฝาครอบ หมุด สต๊อปเปอร์ ตัวยึด ปะเก็น การบรรจุ ชิ้นส่วนยึด และข้อกำหนดสแตนเลสหรือวัสดุพิเศษใด ๆ

ขั้นตอนที่ 5: ยืนยันการรักษาพื้นผิว หน้าที่การปิดผนึก การทดสอบฟังก์ชันการกันน้ำ ขั้นตอนการปล่อย / รีเซ็ต จุดตรวจสอบ และจำเป็นต้องใช้ที่จับฝาครอบหรือไม่

ขั้นตอนที่ 6: ยืนยันปริมาณ ใบรับรองและขอบเขตคลาส ปลายทางการจัดส่ง เวลาจัดส่งที่ต้องการ รูปวาดที่ได้รับอนุมัติ รูปถ่ายผลิตภัณฑ์ที่มีอยู่ และข้อกำหนดในการบรรจุ

โครงสร้าง

SS400 ตัว | ฝาครอบ/ปลั๊กถอดได้ | ชุดประกอบหมุดและตัวกั้น | ต่อมบรรจุ | ปะเก็นและบรรจุภัณฑ์ | หมุดยึดและลูกโซ่ | สตั๊ดโบลท์และน็อต | ส่วนต่อประสานกั้นโซ่ล็อกเกอร์แบบเชื่อม | ที่จับฝาครอบเสริม

ข้อดีในการติดตั้ง Chain-Locker และคุณภาพ

• ประเภท A คือการกำหนดค่า JIS แบบถอดได้ ช่วยให้การเชื่อมต่อปลายขมสามารถถูกปล่อยออกมาภายใต้ขั้นตอนของถังที่ได้รับการควบคุม แทนที่จะคงไว้ถาวรอย่างถาวร
• รูปทรงของตัวเครื่องควรจับคู่กับแผงกั้นโซ่ล็อคเกอร์ เมื่อพื้นผิวการติดตั้งมีความโค้ง มาตรฐานจะทำให้ตัวเครื่องสามารถปรับให้เข้ากับพื้นผิวการติดตั้งได้
• ควรตรวจสอบหมุด สต๊อปเปอร์ ฝาครอบ ต่อมบรรจุ สตั๊ดโบลต์ และการจัดตำแหน่งชิ้นส่วนยึดร่วมกัน เพื่อให้จังหวะการคลายและสภาพการประกอบกลับไม่ได้รับผลกระทบจากการบิดเบือนของการผลิต
• ตารางวัสดุตามส่วนประกอบสนับสนุนการควบคุมแยกส่วนของร่างกายโครงสร้าง ชิ้นส่วนที่ถอดออกได้ ตัวยึดทองเหลือง ปะเก็น การบรรจุ และการยึดสิ่งของลวด/โซ่
• สภาพปะเก็นและการบรรจุเป็นสิ่งสำคัญสำหรับหน้าที่การปิดผนึกที่ระบุ ประสิทธิภาพของวัสดุ ระยะเวลาการเปลี่ยน ความดันทดสอบ และเกณฑ์การยอมรับควรเป็นไปตามข้อกำหนดโครงการที่ได้รับอนุมัติ
• ส่วนเชื่อมต่อกั้นแบบเชื่อมและโครงสร้างรอบๆ เรือจะต้องได้รับการตรวจสอบโดยอู่ต่อเรือหรือสำนักงานออกแบบสำหรับการถ่ายโอนน้ำหนัก การเสริมแรงในพื้นที่ การเข้าถึง การป้องกันการกัดกร่อน และการตรวจสอบ
• ตัวรัดสายเคเบิลควรได้รับการตรวจสอบฟังก์ชันหลังการผลิตและการติดตั้งตามขั้นตอนที่ตกลงกันไว้ ไม่ควรแสดงเป็นเบรกกว้านของสมอหรือตัวหยุดโซ่ดาดฟ้า

คุณสมบัติที่กำหนดเอง

• พื้นฐานมาตรฐาน: ขนาดที่ให้มา JIS F 2025:1992 / JIS F 2025:2021 ฉบับปัจจุบัน → ยืนยันว่าฉบับใดมีผลบังคับใช้ตามสัญญา
• ประเภท: ประเภท A ที่ถอดออกได้ → แตกต่างจากการกำหนดค่าคงที่ประเภท B
• ขนาดที่กำหนด: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → เลือกตามเส้นผ่านศูนย์กลางของโซ่พุกที่ระบุที่เกี่ยวข้อง
• การกำหนดมาตรฐาน: JIS F 2025 A + หมายเลขระบุ → ตัวอย่าง: JIS F 2025 A52
• วัสดุของตัวเครื่องมาตรฐาน: JIS G 3101 SS400 → วัสดุส่วนประกอบอื่นๆ เป็นไปตามตารางวัสดุมาตรฐาน
• วัสดุเสริม: สแตนเลสหรือวัสดุสั่งทำพิเศษ → มีจำหน่ายเฉพาะแบบที่ได้รับอนุมัติ ความเข้ากันได้ของการกัดกร่อน ขั้นตอนการเชื่อม และการยอมรับของโครงการ
• เกรด Anchor Chain: ต้องได้รับการยืนยัน → ข้อมูลที่ให้มาจะสลับกันเป็นเกรด 2 และเกรด 2 / เกรด 3 ดังนั้นจึงไม่มีการอ้างเกรดที่ไม่ได้รับการสนับสนุน
• การรักษาพื้นผิว: การพ่น Sa 2.5 + สีรองพื้นอีพ็อกซี่ ผิวเคลือบสังกะสี หรือการเคลือบโครงการ → ระบบขั้นสุดท้ายขึ้นอยู่กับวัสดุ ลำดับการเชื่อม และข้อกำหนดการเคลือบภาชนะ
• ข้อกำหนดใบรับรอง: มีจำหน่ายตามขอบเขตการสั่งซื้อ → ใบรับรองผู้ผลิต การตรวจสอบย้อนกลับของวัสดุ การตรวจสอบชั้นเรียน และจุดพยานต้องได้รับการยืนยันก่อนใบเสนอราคา

มันทำงานอย่างไร

ปลายขมของโซ่สมอเชื่อมต่อกับตัวรัดสายเคเบิล → โซ่ถูกยึดไว้ที่แผงกั้นโซ่ล็อกเกอร์ในระหว่างการให้บริการตามปกติ → ชิ้นส่วนยึดจะรักษาฝาครอบ / หมุดที่ถอดออกได้ให้อยู่ในตำแหน่ง → ภายใต้ขั้นตอนฉุกเฉินที่ได้รับอนุมัติ ชิ้นส่วนที่ยึดและถอดออกได้จะถูกปล่อยตามลำดับที่มีการควบคุม → ชุดประกอบจะได้รับการตรวจสอบ รีเซ็ต และปิดผนึกใหม่หลังการทำงาน

การใช้งาน

ล็อคเกอร์โซ่ | การรักษาความปลอดภัยปลายขมของโซ่สมอ เรือค้าขายขนาดกลางและขนาดใหญ่ | เรือบรรทุกสินค้า | เรือบรรทุกน้ำมัน | ผู้ให้บริการเทกอง | เรือคอนเทนเนอร์ | โครงการสร้างใหม่ | โครงการทดแทนและดัดแปลง

การรับรองและข้อดี

สามารถจัดเตรียมใบรับรองและเอกสารการตรวจสอบได้ตามความต้องการของโครงการ การตรวจสอบย้อนกลับของวัสดุ ขอบเขตการทดสอบที่ตกลงกันไว้ และขั้นตอนการอนุมัติของสมาคมการจำแนกประเภท สมาคมที่อยู่ในรายการจะไม่รวมอยู่ในทุกคำสั่งซื้อโดยอัตโนมัติ

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

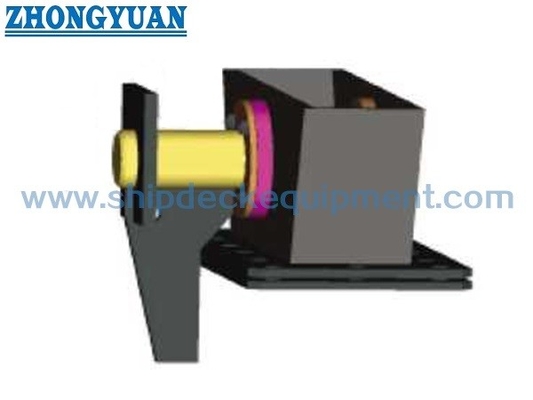

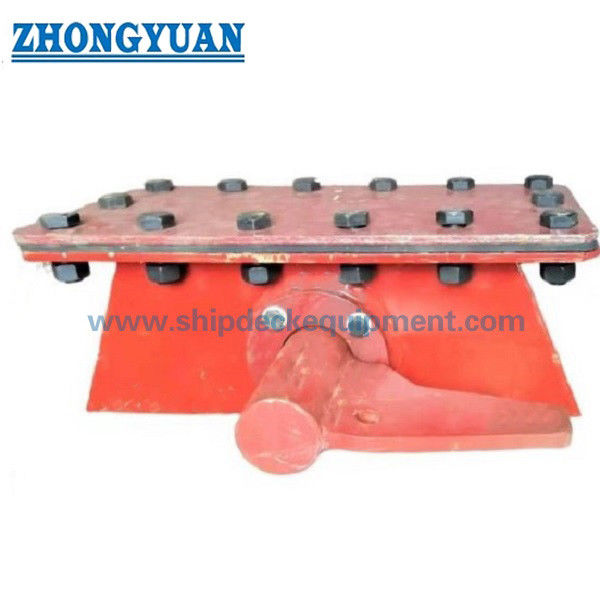

การวาดภาพและภาพถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: JIS F 2025 Type A และ Type B แตกต่างกันอย่างไร

A1: ประเภท A คือการกำหนดค่าที่ถอดออกได้ และประเภท B คือการกำหนดค่าคงที่ เลือกประเภท A โดยที่การจัดเรียงภาชนะต้องใช้วิธีการควบคุมในการปลดการเชื่อมต่อปลายขมของโซ่สมอ

คำถามที่ 2: ควรเลือกขนาดที่ระบุที่ถูกต้องอย่างไร

A2: เลือกหมายเลขที่ระบุจากเส้นผ่านศูนย์กลางของโซ่พุกที่เกี่ยวข้อง และยืนยันกับแบบร่างของภาชนะ เกรดของโซ่ รูปทรงของตัวล็อคโซ่ การติดตั้งที่มีอยู่ การเข้าถึงแบบปลด และรุ่นมาตรฐานที่ได้รับอนุมัติ ตารางนี้เป็นข้อมูลอ้างอิงการเลือกขนาด ไม่ใช่การประกาศ SWL หรือภาระการแตกหัก

คำถามที่ 3: มีการทดสอบการกันน้ำและความเข้ากันได้ของโซ่เกรด 3 เป็นมาตรฐานหรือไม่

A3: ไม่ใช่โดยอัตโนมัติ มาตรฐานปัจจุบันระบุปะเก็นที่เกี่ยวข้องกับการปิดผนึกและประสิทธิภาพการบรรจุ แต่โครงการต้องกำหนดวิธีการทดสอบการกันน้ำของการประกอบที่สมบูรณ์และเกณฑ์การยอมรับ ข้อความสั่งเกรดลูกโซ่ที่ให้มาขัดแย้งกัน ดังนั้นต้องยืนยันความเข้ากันได้ของเกรด 3 ก่อนที่จะระบุในใบเสนอราคาหรือเอกสารข้อมูล
