ตัวยึดโซ่สมอแบบถอดได้สำหรับช่องเก็บโซ่ | JIS F 2025 Type A
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | JIS F2025-1992 | พิมพ์: | ประเภท A ประเภทที่ถอดออกได้ |
|---|---|---|---|
| เส้นผ่านศูนย์กลางที่กำหนดของโซ่: | 52 มม. ถึง 120 มม | วัสดุ: | ซี-เอ็มเอ็น สตีล, สแตนเลส |
| การรักษาพื้นผิว: | การพ่นทรายไปยัง S2.5 + ชั้นหนึ่งของไพรเมอร์ร้านอีพอกซีร้านค้าชุบสังกะสีขัดผิวการรักษาพื้นผิวที่กำหนด | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ฯลฯ |
| เน้น: | JIS F2025 ตัวปล่อยสมอประเภทปลั๊ก,ตัวปลดสมอประเภทปลั๊กแบบถอดได้,JIS F2025-1992 อุปกรณ์จอดเรือ |
||
รายละเอียดสินค้า
โซ่สมอแบบถอดได้สำหรับห้องเก็บโซ่ | JIS F 2025 ประเภท A
ภาพรวมผลิตภัณฑ์
ตัวล็อคโซ่แบบถอดได้ JIS F 2025 ประเภท A เป็นอุปกรณ์สำหรับห้องเก็บโซ่ที่ใช้ยึดปลายโซ่สมอที่ผนังห้องเก็บโซ่ การออกแบบแบบถอดได้พร้อมปลั๊ก/ฝาครอบและสลักเกลียวช่วยให้สามารถปลดการเชื่อมต่อโซ่ได้อย่างควบคุมเมื่อขั้นตอนการสละเรือฉุกเฉินที่ได้รับอนุมัติกำหนดให้ต้องปล่อยโซ่สมอ อุปกรณ์นี้ไม่ใช่ตัวหยุดโซ่บนดาดฟ้า อุปกรณ์ยก อุปกรณ์ลากจูง หรืออุปกรณ์จัดการสมอทั่วไป
ข้อมูลมิติที่ให้มาเป็นไปตาม JIS F 2025:1992 JIS F 2025:2021 เป็นฉบับปัจจุบันที่ใช้งานอยู่ ดังนั้นคำสั่งซื้อสำหรับเรือใหม่และการสั่งซื้อที่เกี่ยวข้องกับชั้นเรียนควรยืนยันฉบับที่ใช้บังคับก่อนการเสนอราคา การเลือกควรพิจารณาจากเส้นผ่านศูนย์กลางโซ่สมอตามชื่อ ขนาดเกรดโซ่และฐานน้ำหนักบรรทุกของโครงการ รูปทรงเรขาคณิตของผนังห้องเก็บโซ่ การเข้าถึงเพื่อปลด การเชื่อมต่อการเชื่อม การกำหนดความต้องการในการซีล ระบบเคลือบ และขอบเขตการตรวจสอบที่จำเป็น
ข้อมูลจำเพาะโดยย่อ
- หน้าที่ผลิตภัณฑ์: การยึดปลายโซ่สมอในห้องเก็บโซ่ → ให้การเชื่อมต่อที่กำหนดไว้ที่ผนังห้องเก็บโซ่และการจัดเตรียมการปลดแบบถอดได้
- มาตรฐานและประเภท: JIS F 2025 ประเภท A แบบถอดได้ → ประเภท A คือการกำหนดค่าแบบถอดได้; ประเภท B คือการกำหนดค่าแบบยึดติด
- ฉบับมาตรฐาน: มิติปี 1992 ที่ให้มา; ฉบับปี 2021 เป็นฉบับปัจจุบัน → ยืนยันสัญญา แบบวาดเรือ และข้อกำหนดของชั้นเรียนก่อนการผลิต
- ช่วงขนาดตามชื่อ: 52 ถึง 120 รวมถึงขนาดตามชื่อ 73 → ครอบคลุมเส้นผ่านศูนย์กลางโซ่สมอที่ใช้ได้ตั้งแต่ 50-52 มม. ถึง 114-120 มม.
- มวลโดยประมาณ: 40.5 ถึง 274 กก. → เกี่ยวข้องกับการจัดการ การวางแผนการติดตั้งผนัง การบรรจุหีบห่อ และการประมาณค่าขนส่ง
- ฐานวัสดุมาตรฐาน: ตัวเครื่อง SS400 พร้อมเหล็กเฉพาะส่วน ทองเหลือง ปะเก็น วัสดุบรรจุ และวัสดุยึด → เหล็กกล้าไร้สนิมหรือวัสดุทางเลือกต้องมีแบบวาดโครงการที่ได้รับอนุมัติ
- การติดตั้ง: เชื่อมติดกับผนังห้องเก็บโซ่ → มาตรฐานอนุญาตให้ตัวเครื่องเข้ากันได้กับพื้นผิวการติดตั้งที่โค้งงอได้ตามต้องการ
- การซีลและการทดสอบ: ประสิทธิภาพของปะเก็นและวัสดุบรรจุควรสนับสนุนการทำงานของการซีลที่ระบุ → ความดันทดสอบการกันน้ำของชุดประกอบที่เสร็จสมบูรณ์และเกณฑ์การยอมรับต้องได้รับการยืนยันโดยโครงการ
พารามิเตอร์ทางเทคนิคหลัก
| หมายเลขตามชื่อ | เส้นผ่านศูนย์กลางโซ่สมอที่ใช้ได้ (มม.) | L1 | L3 | B2 | H1 | H2 | D1 | D2 | h1 | d1 |
น้ำหนัก (กก.) |
| 52 | 50-52 | 384 | 460 | 238 | 63 | 82 | 54 | 57 | 190 | 16 | 40.5 |
| 56 | 54-56 | 420 | 486 | 246 | 69 | 88 | 58 | 61 | 194 | 16 | 48.0 |
| 60 | 58-60 | 448 | 504 | 254 | 74 | 94 | 62 | 65 | 198 | 16 | 53.9 |
| 64 | 62-64 | 478 | 524 | 264 | 80 | 100 | 66 | 69 | 202 | 16 | 60.0 |
| 68 | 66-68 | 504 | 570 | 282 | 87 | 114 | 75 | 78 | 212 | 19 | 81.4 |
| 78 | 76-78 | 576 | 594 | 292 | 95 | 122 | 80 | 83 | 217 | 19 | 92.8 |
| 84 | 81-84 | 624 | 628 | 302 | 102 | 131 | 85 | 88 | 223 | 19 | 106 |
| 90 | 87-90 | 670 | 660 | 316 | 110 | 140 | 90 | 93 | 230 | 19 | 128 |
| 95 | 92-95 | 708 | 686 | 330 | 118 | 148 | 95 | 98 | 235 | 22 | 146 |
| 102 | 98-102 | 762 | 724 | 346 | 128 | 158 | 100 | 103 | 242 | 22 | 188 |
| 111 | 105-111 | 828 | 770 | 364 | 139 | 171 | 110 | 110 | 251 | 22 | 231 |
| 120 | 114-120 | 892 | 810 | 386 | 150 | 184 | 120 | 123 | 260 | 22 | 274 |
คู่มือการเลือกและการสอบถาม
ขั้นตอนที่ 1: ยืนยันฉบับมาตรฐานที่ใช้บังคับ การกำหนดค่าแบบถอดได้ประเภท A และการระบุ เช่น JIS F 2025 A52
ขั้นตอนที่ 2: ยืนยันเส้นผ่านศูนย์กลางโซ่สมอตามชื่อ เกรดโซ่ ข้อมูลใบรับรองโซ่ และไม่ว่าคำสั่งซื้อจะเป็นสำหรับเรือใหม่หรือการเปลี่ยนตัวล็อคโซ่ที่มีอยู่
ขั้นตอนที่ 3: ระบุการจัดเรียงห้องเก็บโซ่ ความหนา/ความโค้งของผนัง ส่วนต่อประสานการติดตั้งแบบเชื่อม รายละเอียดการเสริมแรง ทิศทางโซ่ และการเข้าถึงการทำงานที่มีอยู่
ขั้นตอนที่ 4: ยืนยันตารางวัสดุสำหรับตัวเครื่อง ฝาครอบ สลักเกลียว ตัวหยุด สลักเกลียว ปะเก็น วัสดุบรรจุ ชิ้นส่วนยึด และข้อกำหนดวัสดุสแตนเลสหรือวัสดุพิเศษใดๆ
ขั้นตอนที่ 5: ยืนยันการบำบัดพื้นผิว หน้าที่การซีล การทดสอบการทำงานกันน้ำใดๆ ขั้นตอนการปลด/ตั้งค่าใหม่ จุดตรวจสอบ และไม่ว่าจำเป็นต้องมีที่จับฝาครอบหรือไม่
ขั้นตอนที่ 6: ยืนยันปริมาณ ใบรับรองและขอบเขตชั้นเรียน ปลายทางการจัดส่ง เวลาจัดส่งที่ต้องการ แบบวาดที่ได้รับอนุมัติ รูปถ่ายผลิตภัณฑ์ที่มีอยู่ และข้อกำหนดการบรรจุหีบห่อ
โครงสร้าง
ตัวเครื่อง SS400 | ฝาครอบ/ปลั๊กแบบถอดได้ | ชุดสลักเกลียวและตัวหยุด | แกนบรรจุ | ปะเก็นและวัสดุบรรจุ | สลักเกลียวยึดและโซ่ | สลักเกลียวและน็อต | ส่วนต่อประสานผนังห้องเก็บโซ่แบบเชื่อม | ที่จับฝาครอบเสริม
ข้อดีของการติดตั้งและคุณภาพห้องเก็บโซ่
- ประเภท A คือการกำหนดค่า JIS แบบถอดได้ ซึ่งช่วยให้สามารถปลดการเชื่อมต่อปลายโซ่ได้ภายใต้ขั้นตอนการเดินเรือที่ควบคุมได้ แทนที่จะยึดติดถาวร
- รูปทรงเรขาคณิตของตัวเครื่องควรเข้ากันได้กับผนังห้องเก็บโซ่; ในกรณีที่พื้นผิวการติดตั้งโค้งงอ มาตรฐานจะอนุญาตให้ปรับตัวเครื่องให้เข้ากับพื้นผิวการติดตั้งได้
- ควรตรวจสอบการจัดแนวของสลักเกลียว ตัวหยุด ฝาครอบ แกนบรรจุ สลักเกลียว และชิ้นส่วนยึดร่วมกัน เพื่อให้ระยะการปลดและการประกอบใหม่ไม่ได้รับผลกระทบจากการบิดเบี้ยวจากการผลิต
- ตารางวัสดุตามส่วนประกอบรองรับการควบคุมแยกต่างหากสำหรับตัวเครื่อง โครงสร้าง ชิ้นส่วนที่ถอดออกได้ สลักเกลียวทองเหลือง ปะเก็น วัสดุบรรจุ และลวด/โซ่ที่ยึด
- สภาพของปะเก็นและวัสดุบรรจุมีความสำคัญต่อหน้าที่การซีลที่ระบุ ประสิทธิภาพของวัสดุ ช่วงเวลาการเปลี่ยน ความดันทดสอบ และเกณฑ์การยอมรับควรเป็นไปตามข้อกำหนดโครงการที่ได้รับอนุมัติ
- ส่วนต่อประสานผนังแบบเชื่อมและโครงสร้างเรือโดยรอบต้องได้รับการตรวจสอบโดยอู่ต่อเรือหรือสำนักงานออกแบบเพื่อการถ่ายโอนน้ำหนัก การเสริมแรงเฉพาะที่ การเข้าถึง การป้องกันการกัดกร่อน และการตรวจสอบ
- ควรตรวจสอบการทำงานของตัวล็อคโซ่หลังจากการผลิตและการติดตั้งตามขั้นตอนที่ตกลงกันไว้; ไม่ควรถือว่าเป็นเบรกกว้านสมอหรือตัวหยุดโซ่บนดาดฟ้า
คุณลักษณะที่กำหนดเอง
- ฐานมาตรฐาน: มิติ JIS F 2025:1992 ที่ให้มา / ฉบับปัจจุบัน JIS F 2025:2021 → ยืนยันว่าฉบับใดมีผลตามสัญญา
- ประเภท: ประเภท A แบบถอดได้ → แตกต่างจากประเภท B แบบยึดติด
- ขนาดตามชื่อ: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → เลือกตามเส้นผ่านศูนย์กลางโซ่สมอที่ใช้ได้
- การระบุมาตรฐาน: JIS F 2025 A + หมายเลขตามชื่อ → ตัวอย่าง: JIS F 2025 A52
- วัสดุตัวเครื่องมาตรฐาน: JIS G 3101 SS400 → วัสดุส่วนประกอบอื่นๆ เป็นไปตามตารางวัสดุมาตรฐาน
- วัสดุเสริม: เหล็กกล้าไร้สนิมหรือวัสดุที่กำหนดเอง → มีให้เฉพาะภายใต้แบบวาดที่ได้รับอนุมัติ ความเข้ากันได้กับการกัดกร่อน ขั้นตอนการเชื่อม และการยอมรับโครงการ
- เกรดโซ่สมอ: ต้องยืนยัน → ข้อมูลที่ให้มาระบุถึงเกรด 2 และเกรด 2 / เกรด 3 สลับกัน ดังนั้นจึงไม่มีการอ้างสิทธิ์เกรดที่ไม่ได้รับการสนับสนุน
- การบำบัดพื้นผิว: การพ่นทราย Sa 2.5 + สีรองพื้นอีพ็อกซี่ในโรงงาน การเคลือบสังกะสี หรือการเคลือบโครงการ → ระบบสุดท้ายขึ้นอยู่กับวัสดุ ลำดับการเชื่อม และข้อกำหนดการเคลือบเรือ
- ข้อกำหนดใบรับรอง: มีให้ตามขอบเขตคำสั่งซื้อ → ใบรับรองผู้ผลิต การตรวจสอบย้อนกลับของวัสดุ การตรวจสอบชั้นเรียน และจุดที่ต้องมีพยานต้องได้รับการยืนยันก่อนการเสนอราคา
วิธีการทำงาน
ปลายโซ่สมอเชื่อมต่อกับตัวล็อคโซ่ → โซ่ถูกยึดไว้ที่ผนังห้องเก็บโซ่ระหว่างการใช้งานปกติ → ชิ้นส่วนยึดรักษาฝาครอบ/ชุดสลักเกลียวแบบถอดได้ให้อยู่ในตำแหน่ง → ภายใต้ขั้นตอนฉุกเฉินที่ได้รับอนุมัติ ชิ้นส่วนยึดและชิ้นส่วนที่ถอดได้จะถูกปลดออกตามลำดับที่ควบคุมได้ → ชุดประกอบจะถูกตรวจสอบ ตั้งค่าใหม่ และซีลใหม่หลังการใช้งาน
การใช้งาน
ห้องเก็บโซ่ | การยึดปลายโซ่สมอ | เรือพาณิชย์ขนาดกลางและขนาดใหญ่ | เรือบรรทุกสินค้า | เรือบรรทุกน้ำมัน | เรือบรรทุกเทกอง | เรือคอนเทนเนอร์ | โครงการเรือใหม่ | โครงการเปลี่ยนและปรับปรุง
การรับรองและข้อได้เปรียบ
สามารถจัดเตรียมใบรับรองและเอกสารการตรวจสอบได้ตามข้อกำหนดโครงการ การตรวจสอบย้อนกลับของวัสดุ ขอบเขตการทดสอบที่ตกลงกัน และขั้นตอนการอนุมัติของสมาคมการจำแนกประเภท สมาคมที่ระบุไว้ไม่ได้รวมอยู่ในการสั่งซื้อทุกครั้งโดยอัตโนมัติ
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต

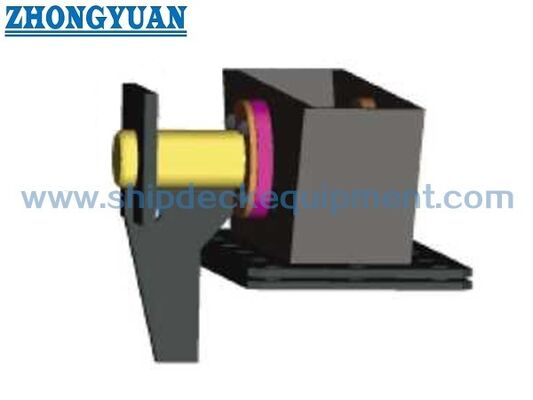

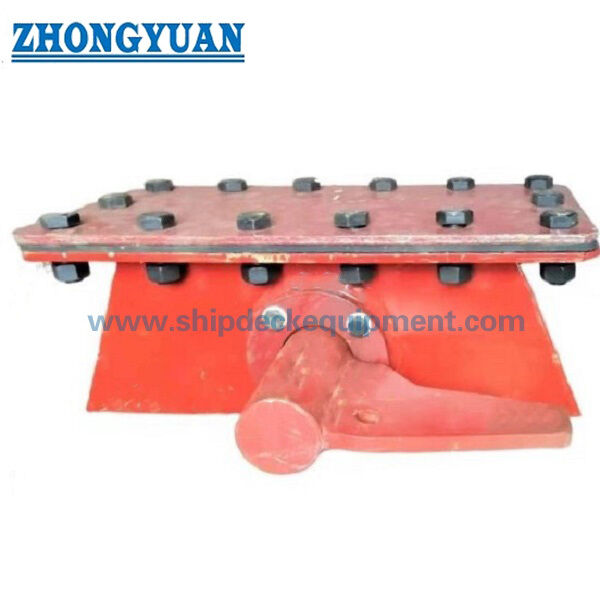

แบบวาดและรูปถ่าย
คำถามที่พบบ่อย
คำถามที่ 1: ความแตกต่างระหว่าง JIS F 2025 ประเภท A และประเภท B คืออะไร?
คำตอบที่ 1: ประเภท A คือการกำหนดค่าแบบถอดได้ และประเภท B คือการกำหนดค่าแบบยึดติด ประเภท A ถูกเลือกเมื่อการจัดเรียงเรือต้องการวิธีการควบคุมการปลดการเชื่อมต่อปลายโซ่สมอ
คำถามที่ 2: ควรเลือกขนาดตามชื่อที่ถูกต้องอย่างไร?
คำตอบที่ 2: เลือกหมายเลขตามชื่อจากเส้นผ่านศูนย์กลางโซ่สมอที่ใช้ได้ และยืนยันกับแบบวาดเรือ เกรดโซ่ รูปทรงเรขาคณิตห้องเก็บโซ่ การติดตั้งที่มีอยู่ การเข้าถึงเพื่อปลด และฉบับมาตรฐานที่ได้รับอนุมัติ ตารางเป็นเพียงการอ้างอิงการเลือกมิติ ไม่ใช่การประกาศ SWL หรือกำลังรับแรงแตกหัก
คำถามที่ 3: การทดสอบการกันน้ำและความเข้ากันได้กับโซ่เกรด 3 รวมอยู่เป็นมาตรฐานหรือไม่?
คำตอบที่ 3: ไม่ใช่โดยอัตโนมัติ มาตรฐานปัจจุบันระบุประสิทธิภาพของปะเก็นและวัสดุบรรจุที่เกี่ยวข้องกับการซีล แต่ต้องกำหนดวิธีการทดสอบการกันน้ำของชุดประกอบที่เสร็จสมบูรณ์และเกณฑ์การยอมรับโดยโครงการ ข้อความเกรดโซ่ที่ให้มาขัดแย้งกัน ดังนั้นความเข้ากันได้กับเกรด 3 ต้องได้รับการยืนยันก่อนที่จะระบุไว้ในการเสนอราคาหรือเอกสารข้อมูล
