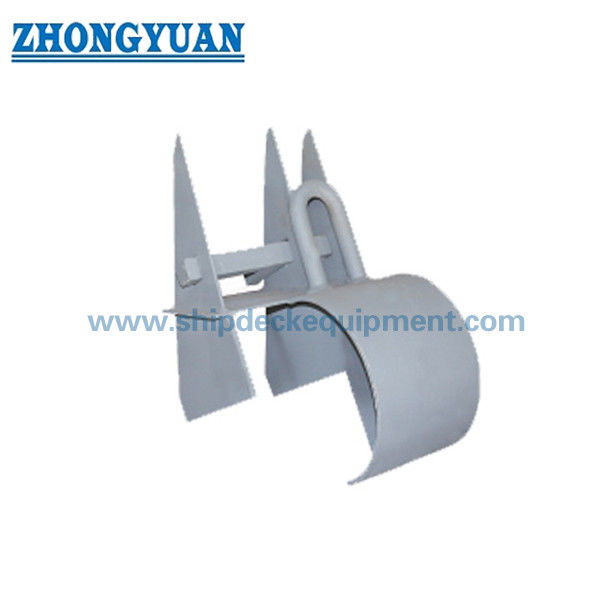

เครื่องปลดโซ่แอนเกอร์ขนาด 17 37 มิลลิเมตร สําหรับเรือในประเทศและเรือเล็กๆ แบบง่าย CB 531-66

17–37 มม. อุปกรณ์ปลดโซ่สมอสำหรับเรือภายในและเรือขนาดเล็ก | แบบเรียบง่าย, CB 531-66 | ตัวจับโซ่

ภาพรวมผลิตภัณฑ์

อุปกรณ์ปลดโซ่สมอแบบเรียบง่าย CB 531-66 เป็นอุปกรณ์ปลดตัวจับโซ่ขนาดกะทัดรัดที่ใช้ในชุดโซ่สมอของเรือภายใน, เรือขนาดเล็ก, เรือทำงาน และการใช้งานทางทะเลขนาดเล็กที่คล้ายคลึงกัน โดยเลือกตามขนาดเส้นผ่านศูนย์กลางโซ่สมอที่กำหนด และมีไว้สำหรับยึดโซ่สมอขนาดที่ตรงกันในการจัดเรียงปกติ และอนุญาตให้ปลดโซ่เมื่ออุปกรณ์ปลดทำงาน

ประเภทแบบเรียบง่ายนี้เหมาะสำหรับกรณีที่เรือต้องการอุปกรณ์ปลดโซ่สมอที่ตรงไปตรงมา พร้อมการติดตั้งที่ง่าย, การใช้งานที่ง่าย และช่วงขนาดตั้งแต่ 17 มม. ถึง 37 มม. เส้นผ่านศูนย์กลางโซ่ที่กำหนด ควรยืนยันวัสดุ, การบำบัดพื้นผิว, ส่วนต่อประสานการติดตั้ง, ขอบเขตใบรับรอง และรายละเอียดที่กำหนดเองตามแบบเรือและข้อกำหนดโครงการ

ข้อมูลจำเพาะโดยย่อ

• ประเภทผลิตภัณฑ์: อุปกรณ์ปลดโซ่สมอแบบเรียบง่าย / ตัวปลดตัวจับโซ่ → อุปกรณ์ปลดโซ่สมอขนาดกะทัดรัดสำหรับชุดโซ่สมอเรือขนาดเล็ก
• มาตรฐาน: CB 531-66 → อ้างอิงสำหรับการเลือกโมเดล, ช่วงเส้นผ่านศูนย์กลางโซ่ที่กำหนด และมิติหลัก
• เส้นผ่านศูนย์กลางโซ่ที่กำหนด: 17–37 มม. → ครอบคลุมสี่กลุ่มขนาดที่จัดหาให้สำหรับโซ่สมอเรือขนาดเล็กและเรือภายใน
• เกรดโซ่ที่ใช้ได้: โซ่สมอเกรด 2 และเกรด 3 → ยืนยันเกรดโซ่จริงและใบรับรองก่อนสั่งซื้อ
• ตัวเลือกวัสดุ: เหล็ก C-Mn หรือสแตนเลส → เลือกตามสภาพแวดล้อมการกัดกร่อน, ข้อกำหนดเรือ และงบประมาณ
• การบำบัดพื้นผิว: พ่นทราย Sa 2.5 + สีรองพื้นอีพ็อกซี่ 1 ชั้น, ชุบสังกะสี หรือการตกแต่งที่กำหนดเอง → การเคลือบควรตรงตามข้อกำหนดการบำรุงรักษาเรือและการป้องกันการกัดกร่อน
• น้ำหนักโดยประมาณ: 8.93–36.88 กก. → มีประโยชน์สำหรับการเสนอราคา, การจัดการการติดตั้ง, การบรรจุหีบห่อ และการประมาณค่าขนส่ง
• จุดเน้นการใช้งาน: เรือภายในและเรือขนาดเล็ก → การติดตั้งและการใช้งานที่ง่ายเป็นข้อได้เปรียบหลักในการเลือก

พารามิเตอร์ทางเทคนิคหลัก

คู่มือการเลือกและการสอบถาม

ขั้นตอนที่ 1: ยืนยันอุปกรณ์ปลดโซ่สมอแบบเรียบง่าย CB 531-66 และเลือกรุ่นตามเส้นผ่านศูนย์กลางโซ่ที่กำหนด: 17–19, 22–25, 28–31 หรือ 34–37 มม.

ขั้นตอนที่ 2: ยืนยันเกรดโซ่สมอ โดยปกติเกรด 2 หรือเกรด 3 ตามข้อกำหนดที่จัดหาให้ และจัดเตรียมแบบโซ่หรือใบรับรองหากมี

ขั้นตอนที่ 3: ยืนยันประเภทเรือและตำแหน่งการใช้งาน โดยเฉพาะอย่างยิ่งสำหรับเรือภายใน, เรือขนาดเล็ก, เรือทำงาน, เรือบาร์จ หรือโครงการเปลี่ยนทดแทน

ขั้นตอนที่ 4: ยืนยันข้อกำหนดวัสดุ: เหล็ก C-Mn, สแตนเลส หรือวัสดุพิเศษที่จะต้องยืนยันตามข้อกำหนดโครงการ

ขั้นตอนที่ 5: ยืนยันการบำบัดพื้นผิว: พ่นทราย Sa 2.5 + สีรองพื้นอีพ็อกซี่, การเคลือบสังกะสี หรือการเคลือบที่กำหนดเองตามข้อกำหนดการป้องกันการกัดกร่อนของเรือ

ขั้นตอนที่ 6: ยืนยันขอบเขตใบรับรอง, จำนวน, ปลายทางการจัดส่ง, เวลาจัดส่งที่ต้องการ, แบบการติดตั้ง และรูปถ่ายผลิตภัณฑ์หากคำสั่งซื้อเป็นการเปลี่ยนทดแทน

โครงสร้าง

ตัวรองรับโซ่ | พื้นผิวสัมผัสโซ่ | กลไกการปลดแบบเรียบง่าย | ฐาน / ส่วนต่อประสานการติดตั้งที่จะยืนยัน | การจัดเรียงการทำงานที่จะยืนยัน | เคลือบสี, ชุบสังกะสี หรือสแตนเลส

ข้อดีของการปลดและติดตั้งโซ่สมอ

• การกำหนดค่าแบบเรียบง่ายเหมาะสำหรับเรือภายในและเรือขนาดเล็กที่ต้องการการจัดเรียงที่กะทัดรัด, การใช้งานที่ง่าย และการติดตั้งที่ตรงไปตรงมา
• สี่กลุ่มเส้นผ่านศูนย์กลางโซ่ที่กำหนดตั้งแต่ 17 มม. ถึง 37 มม. ทำให้ผลิตภัณฑ์สะดวกสำหรับการต่อเรือใหม่และการเปลี่ยนทดแทนสำหรับเรือขนาดเล็ก
• พื้นที่สัมผัสโซ่ควรได้รับการตกแต่งอย่างราบรื่นเพื่อลดการสัมผัสเฉพาะจุดที่คมกับข้อโซ่สมอระหว่างการยึดและปลด
• เหล็ก C-Mn เหมาะสำหรับการใช้งานอุปกรณ์ทางทะเลทั่วไป ในขณะที่สแตนเลสสามารถหารือได้เมื่อต้องการความต้านทานการกัดกร่อนที่สูงขึ้นหรือข้อกำหนดเฉพาะของเรือ
• การพ่นทราย Sa 2.5 พร้อมสีรองพื้นอีพ็อกซี่เหมาะสำหรับการเตรียมการป้องกันการกัดกร่อนพื้นฐาน การบำบัดพื้นผิวแบบชุบสังกะสีหรือแบบกำหนดเองสามารถเลือกได้ตามข้อกำหนดโครงการ
• ขอบเขตใบรับรองและการตรวจสอบควรได้รับการยืนยันก่อนการผลิต เนื่องจากการตรวจสอบชั้น, การตรวจสอบย้อนกลับของวัสดุ และการตรวจสอบการเข้าสังเกตขึ้นอยู่กับเรือและข้อกำหนดการสั่งซื้อ

คุณลักษณะที่กำหนดเอง

• มาตรฐาน: CB 531-66 → ใช้เมื่อแบบเรือหรือข้อกำหนดอู่ต่อเรือระบุมาตรฐานอุปกรณ์ปลดโซ่สมอแบบเรียบง่ายนี้
• ประเภทผลิตภัณฑ์: อุปกรณ์ปลดโซ่สมอแบบเรียบง่าย → อุปกรณ์ปลดตัวจับโซ่ขนาดกะทัดรัดสำหรับชุดโซ่สมอ
• เส้นผ่านศูนย์กลางโซ่ที่กำหนด: 17–37 มม. → เลือกรุ่นที่ถูกต้องตามเส้นผ่านศูนย์กลางโซ่สมอจริง
• เกรดโซ่ที่ใช้ได้: เกรด 2 / เกรด 3 → ยืนยันใบรับรองโซ่และข้อกำหนดโครงการที่ตรงกันก่อนสั่งซื้อ
• วัสดุ: เหล็ก C-Mn / สแตนเลส → เกรดวัสดุสุดท้ายควรได้รับการยืนยันตามข้อกำหนดการสั่งซื้อ
• การบำบัดพื้นผิว: พ่นทราย Sa 2.5 + สีรองพื้นอีพ็อกซี่ / ชุบสังกะสี / กำหนดเอง → การเคลือบสุดท้ายเป็นไปตามข้อกำหนดโครงการหรือเรือ
• เรือที่ใช้งาน: เรือภายในและเรือขนาดเล็ก → เหมาะสำหรับชุดโซ่สมอขนาดกะทัดรัดและความต้องการเปลี่ยนทดแทน
• การติดตั้ง: การจัดเรียงการติดตั้งแบบเรียบง่าย → รายละเอียดการติดตั้งที่แน่นอน, สลักเกลียว, การเชื่อม และโครงสร้างโดยรอบควรได้รับการยืนยันจากแบบ
• ข้อกำหนดใบรับรอง: มีให้ตามข้อกำหนดโครงการ → ใบรับรองชั้นเรียนและขอบเขตการตรวจสอบควรได้รับการยืนยันก่อนเสนอราคา

วิธีการทำงาน

โซ่สมอนำไปยังอุปกรณ์ปลด → โซ่วางอยู่ในที่นั่งตัวจับ / ปลด → ขนาดโซ่ที่เลือกจะถูกยึดในการจัดเรียงปกติ → ลูกเรือดำเนินการอุปกรณ์ปลดแบบเรียบง่ายเมื่อต้องการปลดโซ่ → ขนาดโซ่ที่ถูกต้อง, การติดตั้ง, การตรวจสอบ และขั้นตอนการปฏิบัติงานสนับสนุนการใช้งานที่ปลอดภัย

การใช้งาน

เรือภายใน | เรือขนาดเล็ก | เรือทำงาน | เรือบาร์จ | เรือบริการ | ชุดโซ่สมอ | โครงการต่อเรือใหม่ | โครงการซ่อมแซมและเปลี่ยนทดแทน

การรับรองและข้อได้เปรียบ

สามารถจัดเตรียมใบรับรองได้ตามข้อกำหนดโครงการ, ขอบเขตการตรวจสอบ, การตรวจสอบย้อนกลับของวัสดุ และขั้นตอนการอนุมัติของสมาคมชั้นเรียน

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต

แบบและรูปถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: ควรเลือกขนาดอุปกรณ์ปลดโซ่สมอแบบเรียบง่าย CB 531-66 ที่ถูกต้องอย่างไร?

คำตอบที่ 1: เลือกรุ่นตามเส้นผ่านศูนย์กลางโซ่สมอที่กำหนด ตารางที่จัดหาให้ครอบคลุมกลุ่มเส้นผ่านศูนย์กลางโซ่ 17–19, 22–25, 28–31 และ 34–37 มม. ควรตรวจสอบแบบเรือและเกรดโซ่จริงก่อนสั่งซื้อด้วย

คำถามที่ 2: ผลิตภัณฑ์นี้เหมาะสำหรับเรือภายในและเรือขนาดเล็กหรือไม่?

คำตอบที่ 2: ใช่. จากจุดเน้นผลิตภัณฑ์ที่จัดหาให้ ประเภทแบบเรียบง่ายนี้เหมาะสำหรับเรือภายใน, เรือขนาดเล็ก, เรือทำงาน, เรือบาร์จ และการจัดเรียงโซ่สมอขนาดกะทัดรัดที่คล้ายคลึงกัน สำหรับเรือขนาดใหญ่หรือข้อกำหนดการรับน้ำหนักพิเศษ ควรตรวจสอบการจัดเรียงกับแบบเรือและข้อกำหนดชั้นเรียน

คำถามที่ 3: ต้องใช้ข้อมูลอะไรบ้างก่อนเสนอราคา?

คำตอบที่ 3: โปรดยืนยันมาตรฐาน, เส้นผ่านศูนย์กลางโซ่ที่กำหนด, เกรดโซ่, วัสดุ, การบำบัดพื้นผิว, จำนวน, ข้อกำหนดใบรับรอง, แบบการติดตั้งหรือรูปถ่ายการเปลี่ยนทดแทน, ปลายทางการจัดส่ง และเวลาจัดส่งที่ต้องการ
