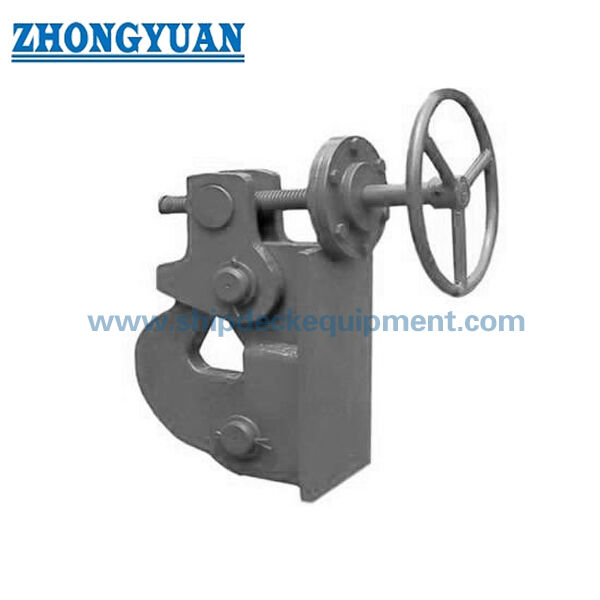

ตัวปลดโซ่สมอแบบสกรู | CB 289-81 ตัวยึดสายเคเบิลกันน้ำสำหรับผนังห้องเก็บโซ่

ตัวปลดโซ่สมอแบบสกรู | CB 289-81 ตัวจับยึดสายเคเบิลกันน้ำสำหรับผนังกั้นห้องโซ่สมอ

ภาพรวมผลิตภัณฑ์

ตัวปลดโซ่สมอแบบสกรู CB 289-81 หรือที่เรียกว่าตัวจับยึดสายเคเบิล หรือตัวปลดโซ่สมอ ใช้สำหรับยึดข้อต่อปลายโซ่สมอและอนุญาตให้ปลดออกได้อย่างควบคุมเมื่อจำเป็น สามารถติดตั้งบนดาดฟ้าเรือ บนผนังกั้น หรือที่ขอบเขตห้องเก็บโซ่สมอได้ตามการออกแบบเรือ พื้นที่ติดตั้ง ข้อกำหนดกันน้ำ และการจัดวางการทำงาน

ตัวจับยึดสายเคเบิลแบบสกรูนี้ครอบคลุมช่วงเส้นผ่านศูนย์กลางโซ่ตามชื่อตั้งแต่ 25 มม. ถึง 122 มม. ตามตารางพารามิเตอร์ที่ให้มา และระบุสำหรับโซ่สมอเกรด 2 และเกรด 3 สำหรับอู่ต่อเรือ อู่ซ่อม เจ้าของเรือ และผู้ซื้อทางวิศวกรรม จุดยืนยันหลักคือขนาดโซ่ เกรดโซ่สมอ ตำแหน่งติดตั้ง การทดสอบการทำงานกันน้ำ ระยะห่างในการทำงาน วัสดุ การป้องกันพื้นผิว ขอบเขตใบรับรอง และไม่ว่าแบบวาดโครงการจะระบุ CB 289-81 หรือการแก้ไขที่ได้รับการยืนยันอื่น ๆ

ข้อมูลจำเพาะโดยย่อ

• ประเภทผลิตภัณฑ์: ตัวปลดโซ่สมอแบบสกรู / ตัวจับยึดสายเคเบิล → ยึดข้อต่อปลายโซ่สมอและรองรับการปลดออกอย่างควบคุมตามขั้นตอนของเรือ
• มาตรฐานทางเทคนิค: CB 289-81 ตามที่ให้มา → ควรยืนยันการแก้ไขมาตรฐานที่แน่นอนหากเอกสารโครงการอ้างอิงถึง CB* 289-91 ด้วย
• ช่วงเส้นผ่านศูนย์กลางโซ่ตามชื่อ: 25 มม. ถึง 122 มม. → ครอบคลุมขนาดโซ่สมอหลายขนาดสำหรับเรือขนาดเล็ก เรือลากจูง เรือทำงาน เรือในแม่น้ำ และเรือประเภทอื่น ๆ เมื่อแบบวาดเรือตรงกัน
• เกรดโซ่ที่ใช้ได้: โซ่สมอเกรด 2 และเกรด 3 → ควรตรวจสอบเกรดโซ่และขนาดข้อต่อปลายก่อนเลือก
• ตำแหน่งติดตั้ง: ดาดฟ้าเรือ ผนังกั้น หรือขอบเขตห้องเก็บโซ่สมอ → ควรยืนยันโครงสร้างการติดตั้ง ระยะห่างในการทำงาน และขอบเขตกันน้ำตามแบบวาด
• การทำงาน: กลไกแบบสกรู → ออกแบบมาเพื่อการทำงานแบบหมุนที่ใช้งานได้จริงและการปลด/ยึดที่เชื่อถือได้เมื่อติดตั้งและบำรุงรักษาอย่างถูกต้อง
• ข้อกำหนดกันน้ำ: ระบุการทดสอบการทำงานกันน้ำ → ควรปฏิบัติตามวิธีการทดสอบ แรงดัน ระยะเวลา และเกณฑ์การยอมรับตามข้อกำหนดโครงการหรือชั้นเรียน
• วัสดุและการตกแต่ง: เหล็กกล้า C-Mn หรือสแตนเลส พร้อมการพ่นทราย Sa 2.5 + สีรองพื้นอีพ็อกซี่, การชุบสังกะสี หรือการบำบัดพื้นผิวแบบกำหนดเองตามคำสั่งซื้อ

พารามิเตอร์ทางเทคนิคหลัก

ขนาดการเลือกหน้าเว็บหลักสำหรับตัวปลดโซ่สมอแบบสกรู CB 289-81 ขนาดเป็นมิลลิเมตร เว้นแต่จะระบุไว้เป็นอย่างอื่น ตารางขนาดฉบับสมบูรณ์ที่ให้มาอยู่ในส่วนอ้างอิงทางวิศวกรรม

คู่มือการเลือกและการสอบถาม

ขั้นตอนที่ 1: ยืนยันชื่อผลิตภัณฑ์และข้อมูลอ้างอิงมาตรฐาน: ตัวปลดโซ่สมอแบบสกรู / ตัวจับยึดสายเคเบิล, CB 289-81 หรือการแก้ไขที่ระบุในโครงการที่แน่นอน

ขั้นตอนที่ 2: ยืนยันช่วงเส้นผ่านศูนย์กลางโซ่สมอตามชื่อ เกรดโซ่ และการจัดเรียงข้อต่อปลาย / ปลายสายตามข้อกำหนดโซ่สมอของเรือ

ขั้นตอนที่ 3: ยืนยันตำแหน่งติดตั้ง: ดาดฟ้า ผนังกั้น หรือขอบเขตห้องเก็บโซ่ รวมถึงพื้นที่ว่าง ทิศทางการทำงาน ตำแหน่งเปิด และขอบเขตกันน้ำ

ขั้นตอนที่ 4: ยืนยันข้อกำหนดวัสดุ: เหล็กกล้า C-Mn สแตนเลส หรือเกรดเหล็กอื่น ๆ ที่ระบุ พร้อมข้อกำหนดใบรับรองวัสดุ

ขั้นตอนที่ 5: ยืนยันการบำบัดพื้นผิวและการป้องกันการกัดกร่อน: การพ่นทราย Sa 2.5 + สีรองพื้นอีพ็อกซี่ การชุบสังกะสี ระบบสีสุดท้าย หรือการบำบัดพื้นผิวแบบกำหนดเอง

ขั้นตอนที่ 6: ยืนยันขอบเขตการตรวจสอบและใบรับรองก่อนเสนอราคา: การทดสอบการทำงานกันน้ำ ใบรับรองผู้ผลิต ใบรับรองวัสดุ การตรวจสอบชั้นเรียน หรือการตรวจสอบโดยผู้สังเกตการณ์หากจำเป็น

ขั้นตอนที่ 7: ระบุปริมาณ ประเภทเรือ แบบวาดการติดตั้ง หรือรูปถ่ายอ้างอิง ปลายทางการจัดส่ง เวลาจัดส่งที่ต้องการ และข้อกำหนดของสมาคมจัดชั้นเรือ

โครงสร้าง

ตัวเครื่องแบบสกรู | ส่วนต่อประสานการจับยึดข้อต่อปลายโซ่สมอ | การเชื่อมต่อการทำงานแบบแมนนวล / รีโมทตามการจัดวางเรือ | ส่วนต่อประสานการติดตั้งบนดาดฟ้าหรือผนังกั้น | การจัดวางซีลกันน้ำ | พื้นผิวตรวจสอบและเคลือบ | ตัวเลือกสแตนเลส

ข้อดีด้านการออกแบบ การติดตั้ง และคุณภาพ

• โครงสร้างแบบสกรูรองรับการยึดและปลดข้อต่อปลายโซ่สมอแบบกลไกทีละน้อย ซึ่งมีประโยชน์ในกรณีที่ต้องการการจัดวางที่เรียบง่าย แข็งแรง และใช้งานได้
• การติดตั้งสามารถจัดวางบนดาดฟ้าหรือผนังกั้นได้เมื่อได้รับการสนับสนุนจากแบบวาดเรือ รายละเอียดการติดตั้ง การเสริมแรง และขอบเขตกันน้ำควรได้รับการตรวจสอบโดยอู่ต่อเรือหรือสำนักงานออกแบบ
• ช่วงขนาดที่ให้มาตั้งแต่เส้นผ่านศูนย์กลางโซ่ 25 มม. ถึง 122 มม. ช่วยให้สามารถเลือกตัวจับยึดสายเคเบิลสำหรับเรือขนาดต่างๆ ได้ รวมถึงเรือขนาดเล็ก เรือลากจูง เรือทำงาน เรือบริการ และเรือในแม่น้ำ เมื่อข้อกำหนดโซ่ตรงกัน
• การทดสอบการทำงานกันน้ำระบุไว้ในข้อกำหนดที่ให้มา ทำให้การออกแบบซีลและส่วนต่อประสานการติดตั้งเป็นจุดซื้อและตรวจสอบที่สำคัญ
• ตัวเลือกเหล็กกล้า C-Mn และสแตนเลสช่วยให้ผู้ซื้อสามารถจับคู่สภาพแวดล้อมการกัดกร่อน ความคาดหวังในการบำรุงรักษา ระบบสีของเรือ และงบประมาณโครงการ
• ควรตรวจสอบพื้นที่สัมผัสแบบหมุนและแบบสกรูเพื่อการทำงานที่ราบรื่นหลังจากการผลิต การบำบัดพื้นผิว และการประกอบขั้นสุดท้าย เพื่อหลีกเลี่ยงความพยายามในการทำงานที่มากเกินไป
• การบำบัดพื้นผิวสามารถจัดเตรียมได้เป็นการพ่นทราย Sa 2.5 พร้อมสีรองพื้นอีพ็อกซี่ การชุบสังกะสี หรือการเคลือบแบบกำหนดเองตามข้อกำหนดการเคลือบของโครงการ

คุณลักษณะที่กำหนดเอง

• มาตรฐาน: CB 289-81 ตามที่ให้มา → ใช้ข้อมูลอ้างอิงนี้เมื่ออู่ต่อเรือหรือข้อกำหนดของเจ้าของระบุตัวปลดสมอแบบสกรูนี้
• ชื่อผลิตภัณฑ์: ตัวปลดโซ่สมอแบบสกรู / ตัวจับยึดสายเคเบิล → ใช้สำหรับยึดและปลดข้อต่อปลายโซ่สมอ ไม่ใช่สำหรับงานยก
• เส้นผ่านศูนย์กลางโซ่ตามชื่อ: 25–122 มม. → เลือกตามเส้นผ่านศูนย์กลางโซ่สมอจริงและแบบวาดโครงการ
• เกรดโซ่สมอ: เกรด 2 / เกรด 3 → ควรยืนยันเกรดโซ่และขนาดข้อต่อปลายก่อนการผลิต
• การติดตั้ง: ดาดฟ้า / ผนังกั้น / ขอบเขตห้องเก็บโซ่ → ส่วนต่อประสานการติดตั้งและพื้นที่กันน้ำควรเป็นไปตามการจัดวางเรือ
• การทำงาน: การปลดแบบกลไกด้วยสกรู → ควรยืนยันการจัดวางมือจับ คันโยก หรือการทำงานระยะไกลตามการออกแบบเรือ
• ฟังก์ชันกันน้ำ: ต้องทดสอบตามข้อกำหนดที่ให้มา → วิธีการทดสอบและเกณฑ์การยอมรับต้องยืนยันตามข้อกำหนดโครงการ
• วัสดุ: เหล็กกล้า C-Mn หรือสแตนเลส → ควรยืนยันเกรดที่แน่นอนและขอบเขตใบรับรองก่อนสั่งซื้อ
• การบำบัดพื้นผิว: การพ่นทราย Sa 2.5 + สีรองพื้นอีพ็อกซี่ การชุบสังกะสี หรือแบบกำหนดเอง → การตกแต่งขั้นสุดท้ายเป็นไปตามข้อกำหนดการป้องกันการกัดกร่อนของโครงการ
• ข้อกำหนดใบรับรอง: มีให้ตามข้อกำหนดโครงการ → ควรยืนยันการอนุมัติชั้นเรียน การตรวจสอบโดยผู้สังเกตการณ์ และระดับใบรับรองก่อนเสนอราคา

วิธีการทำงาน

ข้อต่อปลายโซ่สมอถูกยึดด้วยตัวจับยึดสายเคเบิล → กลไกสกรูช่วยยึดข้อต่อให้แน่นระหว่างการใช้งานปกติ → ผู้ปฏิบัติงานหมุนสกรู / การจัดวางการควบคุมจากตำแหน่งที่กำหนดเมื่อต้องการปลด → ข้อต่อปลายจะถูกปลดออกตามขั้นตอนของเรือ → ฟังก์ชันกันน้ำจะถูกตรวจสอบตามข้อกำหนดการทดสอบโครงการ

การใช้งาน

เรือขนาดเล็ก | เรือลากจูง | เรือทำงาน | เรือบริการ | เรือตรวจการณ์ | เรือราชการ | เรือในแม่น้ำ | ห้องเก็บโซ่สมอ | ตำแหน่งยึดข้อต่อปลายโซ่สมอบนดาดฟ้า | ตำแหน่งยึดข้อต่อปลายโซ่สมอบนผนังกั้น | โครงการต่อเรือใหม่และซ่อมแซม

ใบรับรองและข้อดี

สามารถจัดเตรียมใบรับรองได้ตามข้อกำหนดโครงการ ขอบเขตการตรวจสอบ การตรวจสอบย้อนกลับของวัสดุ ข้อกำหนดการทดสอบกันน้ำ และขั้นตอนการอนุมัติของสมาคมจัดชั้นเรือ

ใบรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

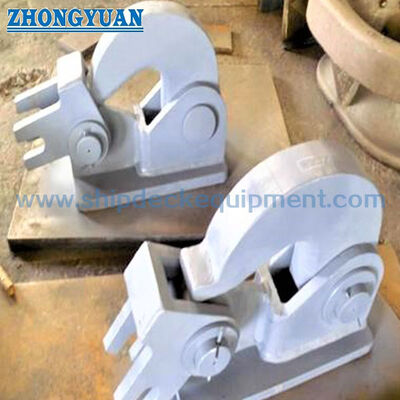

แบบวาดและรูปถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: ควรเลือกตัวปลดโซ่สมอแบบสกรู CB 289-81 ที่ถูกต้องอย่างไร?

คำตอบที่ 1: เลือกรุ่นตามเส้นผ่านศูนย์กลางโซ่สมอตามชื่อ เกรดโซ่ การจัดเรียงข้อต่อปลาย ตำแหน่งติดตั้ง ระยะห่างในการทำงาน และแบบวาดเรือ ตารางที่ให้มาครอบคลุมช่วงเส้นผ่านศูนย์กลางโซ่ตั้งแต่ 25 มม. ถึง 122 มม.

คำถามที่ 2: ตัวจับยึดสายเคเบิลนี้สามารถติดตั้งได้ทั้งบนดาดฟ้าและผนังกั้นหรือไม่?

คำตอบที่ 2: สามารถติดตั้งบนดาดฟ้าหรือผนังกั้นได้เมื่อการออกแบบเรือรองรับส่วนต่อประสานการติดตั้งและขอบเขตกันน้ำ อู่ต่อเรือหรือสำนักงานออกแบบควรยืนยันการเสริมแรง ตำแหน่งเปิด ทิศทางการทำงาน และข้อกำหนดการตรวจสอบ

คำถามที่ 3: ใบรับรองชั้นเรียนจะถูกจัดส่งโดยอัตโนมัติพร้อมกับทุกคำสั่งซื้อหรือไม่?

คำตอบที่ 3: ไม่ ใบรับรองที่เกี่ยวข้องกับชั้นเรียน การตรวจสอบโดยผู้สังเกตการณ์ การตรวจสอบย้อนกลับของวัสดุ และเอกสารการทดสอบกันน้ำ ควรได้รับการยืนยันก่อนเสนอราคาและจัดเตรียมตามข้อกำหนดโครงการและขั้นตอนการอนุมัติชั้นเรียน
