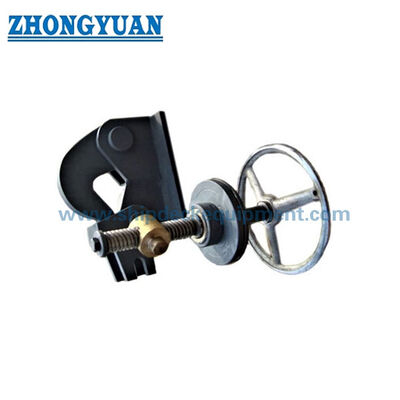

ตัวปลดโซ่สมอแบบสกรูชนิดกันน้ำสำหรับโซ่ขนาด 28, 32 และ 34 มม. | CB/Z 887-2007

เครื่องปลดโซ่แอนเกอร์แบบสกรูแบบกันน้ํา สําหรับโซ่ 28, 32 และ 34 มม

ภาพรวมสินค้า

CB / Z 887-2007 เครื่องปลดโซ่แอนเกอร์ชนิดสกรูที่แน่นน้ําเป็นเครื่องเชื่อมโซ่ที่แน่นปลายโซ่และการควบคุมการปลดโซ่สกรูตราเปซกลไกการปลดปล่อยสามารถทํางานผ่านขอบการติดตั้งโดยรักษาฟังก์ชันการปิดที่กําหนดไว้

หน้านี้ครอบคลุมการตั้งค่ากันน้ํา 28 มิลลิเมตร, 32 มิลลิเมตร และ 34 มิลลิเมตรที่นิยามโดย CB/Z 887-2007 การเลือกและการผลิตควรตรวจสอบกับการออกแบบมาตรฐานที่ใช้การเชื่อมต่อปลายโซ่จริง, อินเตอร์เฟซการติดตั้ง, การใช้งานทิศทาง, การอนุญาตที่พร้อมและเอกสารโครงการที่อนุมัติการจัดตั้งที่ไม่กันน้ําเป็นการจัดวางที่แยกกันและไม่ได้แสดงด้วยตารางขนาดด้านล่าง.

รายละเอียดเร็ว

• ประเภทของสินค้า: เครื่องปลดโซ่แอนเกอร์แบบสกรูแบบกันน้ํา → ปิดปลายโซ่ในสภาพปกติและให้ฟังก์ชันการปลดโซ่แบบกลไกที่ควบคุมได้

• มาตรฐาน: CB/Z 887-2007 → ขนาดการผลิต, ความแน่นต่อน้ํา, การตรวจสอบและคุณภาพที่ต้องการในหน้านี้

• เชือกแอนเกอร์ที่ใช้ได้: 28 / 32 / 34 มม → ขนาดมาตรฐานที่แยกแยก; เลือกขนาดที่แม่นยําจากเชือกที่อนุมัติและภาพวาดการติดตั้ง

• การปรับปรุงกันน้ํา: การปิดกล่องบรรจุที่บรรจุรอบแกนการทํางาน → ให้บริการกับอินเตอร์เฟซการปิดที่ต้องการสําหรับชนิดกันน้ํา

• ความต้องการของความแน่นน้ํา: การจัดตั้งกล่องเติม เพื่อทนความดันน้ําที่ไม่ต่ํากว่า 0.4 MPa โดยไม่มีการรั่ว

• กลไกการทํางาน: สกรูแบบตรา + เครื่องเลื่อน + หมากปลด → การหมุนแกนด้วยมือผลิตการปลดหมากที่ควบคุมได้

• ขนาดเส้นแบบมาตรฐาน: Tr 24 × 5-7 สําหรับโซ่ 28 มิลลิเมตร; Tr 26 × 5-7 สําหรับโซ่ 32 / 34 มิลลิเมตร → ขนาดการแปรรูปและการควบคุมการประกอบ

• น้ําหนักอ้างอิง: 23 / 28 / 28 กิโลกรัมสําหรับการตั้งค่ากันน้ํา 28 / 32 / 34 มิลลิเมตร → เหมาะสําหรับการติดตั้งและการบรรจุ

ปริมาตรเทคนิคหลัก

CB/Z 887-2007 การปรับแต่งกันน้ํา ขนาดเป็นมิลลิเมตร ค่าในกั้นเป็นขนาดอ้างอิง

คู่มือการคัดเลือกและสอบถาม

• ขั้นตอนที่ 1: ยืนยัน CB/Z 887-2007 แบบสกรูกันน้ํา และขนาดโซ่แอนเกอร์ที่ต้องการ 28 / 32 / 34 มม.

• ขั้นตอนที่ 2: ยืนยันการเชื่อมต่อปลายโซ่, ขอบเขตการติดตั้ง, H / h / b / L / B มิติของอินเตอร์เฟส, ทิศทางของหม้อและความสะอาดในการทํางานที่มีอยู่จากภาพวาดที่อนุมัติ

• ขั้นตอนที่ 3: ยืนยันความต้องการในการทดสอบความแน่นน้ํา, กว้างของลูกค้า / ประเภท / พยานฝ่ายที่สามและเอกสารการทดสอบที่ต้องการ

• ขั้นตอนที่ 4: ยืนยันรายการวัสดุส่วนประกอบ, ความสามารถติดตามวัสดุ, รายละเอียดการบรรจุ, ความต้องการในการหล่อลื่นและเคลือบป้องกัน

• ขั้นตอนที่ 5: เสนอปริมาณ, ประเภทของภาชนะการใช้งาน, สถานที่ติดตั้ง, ภาพวาดหรือภาพอ้างอิง, สถานที่จัดส่ง, เวลาในการจัดส่งที่ต้องการและความต้องการในเอกสารอนุมัติ

โครงสร้าง

ร่างหลัก ปล่อยตะขอ หม้อใหญ่ หม้อเล็ก ล็อคล็อค แฮป การบดลูกเตี๋ยว การบดแขน การบรรจุ หม้อกระเป๋า หม้อกระเป๋า กล่องกระเป๋า

ความต้องการด้านการผลิตและคุณภาพทางเทคนิค

• การควบคุมมิติ: ขนาด H, h, b, L, B, t, d และ l รวมถึงเส้นเส้น trapezoidal ที่กําหนดไว้จะต้องปฏิบัติตามการตั้งค่า CB/Z 887-2007 และการออกแบบการผลิตที่ควบคุม

• ชิ้นเส้นและส่วนเลื่อน: สกรูตราเพซโซ่, ชิ้นเส้นการจับคู่, ชิ้นเลื่อนและชัฟท์ฟิต จะถูกแปรรูปและประกอบเพื่อการเคลื่อนไหวเรียบร้อยและไม่ต้องผูกจะต้องกําจัดการบัดและขอบคมที่อันตราย.

• รวมกันน้ํา: การบรรจุ, กล่องการบด, ลูกหมึกการบดและส่วนประกอบของกล่องบรรจุต้องติดตั้งอย่างถูกต้องเพื่อให้การจัดตั้งกันน้ําตอบสนองความต้องการการปิดที่กําหนด

• การทดสอบความแน่นต่อน้ํา: กล่องบรรจุของกล่องต้องทนความดันน้ําสแตตติกไม่น้อยกว่า 0.4 MPa โดยไม่มีการรั่วไหล

• ฟังก์ชันการทํางาน: หมวกปลด, แกน, สกรูและสไลเดอร์จะต้องทํางานผ่านการล็อกและปลดลําดับที่กําหนดไว้โดยไม่ติดการระบุทิศทางการเปิด/ล็อค ต้องชัดเจนหลังจากการประกอบ.

• การตรวจสอบวัสดุ: วัสดุส่วนประกอบจะต้องสอดคล้องกับตารางวัสดุและมาตรฐานวัสดุที่ระบุโดย CB/Z 887-2007การเปลี่ยนวัสดุต้องได้รับการอนุมัติโครงการก่อนการผลิต.

• พื้นผิวและการเลื่อน: พื้นที่การขัดขัด, สายและส่วนที่สัมผัสกับหมุนต้องได้รับการเลื่อนที่เหมาะสมพื้นที่ที่เปิดเผยต้องได้รับการรักษาการป้องกันที่ต้องการโดยระบบเคลือบแบบมาตรฐานและได้รับการอนุมัติ.

• การตรวจสอบสุดท้าย: ตรวจสอบเอกสารวัสดุ, ขนาดหลัก, ลักษณะ, สภาพการประกอบ, ความยืดหยุ่นในการใช้งาน, กันน้ํา, การตราและเอกสารการจัดส่งก่อนปล่อย

คุณสมบัติตามสั่ง

• มาตรฐาน: CB/Z 887-2007 → ฐานการออกแบบ การผลิต และการยอมรับสําหรับหน้านี้

• การตั้งค่า: แบบสกรูกันน้ํา → การจัดวางกล่องบรรจุบรรจุ; แบบที่ไม่กันน้ําเป็นส่วนตัว

• กว้างโซ่: 28 / 32 / 34 มม → ซีรี่ย์ขนาดแบบสแตนดาร์ดที่แสดงในหน้านี้

• ความแน่นต่อน้ํา: ความดันน้ําแบบสถิติ ≥0.4 MPa ไม่มีการรั่ว → ใช้กับระบบประปาที่แน่นต่อน้ํา

• Thread: Tr 24×5-7 หรือ Tr 26×5-7 → เลือกตามขนาดโซ่และการตั้งค่ามาตรฐาน

•วัสดุ: สแตนเลสคาร์บอน, สแตนเลสไรนเลส และวัสดุสแตนเลสทองแดงที่เฉพาะส่วนตาม CB/Z 887-2007 → คุณภาพชิ้นส่วนสุดท้ายตาม BOM ที่ควบคุม

• การทํางาน: การปลดสกรูและสไลเดอร์ด้วยมือ → ทิศทางการทํางาน, การจับกุมตะขอและระยะว่างที่มีให้ต้องสอดคล้องกับภาพวาดการติดตั้งที่อนุมัติ

• การตรวจสอบ: การตรวจสอบขนาด, ภาพ, การทํางานและความแน่นต่อน้ํา → ขอบเขตของพยานและเอกสารตามความต้องการของคําสั่ง

• ความต้องการการรับรอง: มีให้ตามความต้องการของโครงการ → ใบรับรองผู้ผลิต เอกสารสารและขอบเขตการตรวจสอบชั้น / ฝ่ายที่สามที่จะถูกตกลงกันก่อนการผลิต

วิธี การ

Anchor chain end is connected to the release hook → Locking parts and screw mechanism retain the hook → Operator turns the operating shaft in the marked release direction → Trapezoidal screw drives the slider → Release hook disengages in a controlled sequence → Assembly is inspected and reset after operation

การใช้งาน

Watertight anchor-chain end release arrangements | Special-vessel anchoring systems | Drawing-controlled installations | Newbuilding projects | Repair and replacement projects specified to CB/Z 887-2007

การรับรองและข้อดี

ใบรับรองและการตรวจสอบของผู้บริหารฝ่ายที่สามสามารถจัดทําตามความต้องการของโครงการ, ขอบเขตการตรวจสอบที่ตกลง, ความสามารถติดตามวัสดุและขั้นตอนการอนุมัติ.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

การวาด & ภาพถ่าย

FAQ

Q1: ขนาดโซ่ใดที่ครอบคลุมด้วยการตั้งค่ากันน้ําในหน้านี้?

A1: ขนาดมาตรฐานที่แสดงไว้คือ 28 mm, 32 mm และ 34 mmดังนั้นการคัดเลือกควรสอดคล้องกับโซ่จริงและการออกแบบการติดตั้งที่ได้รับอนุมัติ แทนที่จะพิจารณา 28?? 34 มม เป็นช่วงต่อเนื่อง.

Q2: ความต้องการการยอมรับหลักสําหรับชนิดกันน้ําคืออะไร?

A2: ระบบปิดกล่องบรรจุของกล่องต้องทนความดันน้ําสแตตติกไม่ต่ํากว่า 0.4 MPa โดยไม่หลุดแผนการตรวจสอบที่ตกลงกันควรกําหนดความต้องการในการให้การพิสูจน์และเอกสาร.

Q3: ข้อมูลอะไรที่จําเป็นก่อนการผลิต?

A3: ยืนยันขนาดของโซ่, แผนการติดตั้ง, การเชื่อมต่อปลายโซ่, ขนาดขอบเขต, ทิศทาง shaft, ความสะอาดในการใช้งาน, ความต้องการเอกสารวัสดุ, การเคลือบ, กว้างของการตรวจความแน่นน้ําจํานวนและความต้องการในการจัดส่ง. ความดันการทดสอบและขอบเขตของพยาน ความต้องการของวัสดุ / การเคลือบ จํานวน สถานที่ปลายทาง และตารางการจัดส่ง
