เครื่องปลดแอนเกอร์แบบกันน้ํา 28 หมื่น 57 มม CB887 สําหรับเรือพาณิชย์ ระบบปลดโซ่แอนเกอร์ฉุกเฉิน
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | ซีบี*887 | เส้นผ่านศูนย์กลางที่กำหนดของโซ่: | 28 มม. 32 มม. และ 34 มม |
|---|---|---|---|
| วัสดุ: | ซี-เอ็มเอ็น สตีล, สแตนเลส | แรงดันทดสอบไฮดรอลิก: | 0.4MPA |
| การรักษาพื้นผิว: | การพ่นทรายไปยัง S2.5 + ชั้นหนึ่งของไพรเมอร์ร้านอีพอกซีร้านค้าชุบสังกะสีขัดผิวการรักษาพื้นผิวที่กำหนด | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ |
| เน้น: | CB 887 เครื่องปลดแอนเกอร์แคลนเคเบิล |
||
รายละเอียดสินค้า
28–57 มม. CB887 อุปกรณ์ปลดสมอแบบกันน้ำสำหรับระบบปลดโซ่สมอฉุกเฉินของเรือพาณิชย์
ภาพรวมผลิตภัณฑ์
CB887 Watertight Helix Screw Type Anchor Releaser เป็นส่วนประกอบด้านความปลอดภัยทางทะเลที่สำคัญ ซึ่งออกแบบมาสำหรับระบบผูกเรือพาณิชย์ ช่วยให้สามารถปลดโซ่สมอได้อย่างรวดเร็วในสภาวะฉุกเฉิน อุปกรณ์นี้ใช้กลไกการล็อคแบบสกรูร่วมกับโครงสร้างซีลกันน้ำ เพื่อให้มั่นใจในการยึดที่เชื่อถือได้ระหว่างการทำงานปกติและการปลดทันทีเมื่อจำเป็น ด้วยประสิทธิภาพการกันน้ำที่ผ่านการรับรอง 0.4 MPa อุปกรณ์ปลดนี้จึงเหมาะสำหรับการติดตั้งในห้องโซ่หรือบริเวณดาดฟ้าที่ความสมบูรณ์ของซีลเป็นสิ่งสำคัญ มีการใช้งานอย่างแพร่หลายในเรือบรรทุกสินค้าเทกอง เรือบรรทุกน้ำมัน และเรือ เพื่อเพิ่มความปลอดภัยของเรือและความสามารถในการตอบสนองต่อเหตุฉุกเฉิน
ข้อมูลจำเพาะโดยย่อ
- มาตรฐาน: CB 887-1977 – อุปกรณ์ปลดสมอเรือ
- เส้นผ่านศูนย์กลางโซ่: 28–57 มม. – ครอบคลุมขนาดเรือพาณิชย์ทั่วไป
- เกรดโซ่: เกรด 2 / เกรด 3 – เข้ากันได้กับโซ่สมอมาตรฐาน
- แรงดันกันน้ำ: 0.4 MPa – ประสิทธิภาพการซีลที่ผ่านการรับรอง
- วัสดุ: เหล็ก C-Mn / สแตนเลส – ความแข็งแรงและการทนต่อการกัดกร่อน
- ประเภทเกลียว: สกรูแบบสี่เหลี่ยมคางหมู – การล็อคเชิงกลที่เชื่อถือได้
- การเคลือบพื้นผิว: Sa2.5 + อีพ็อกซี่ไพรเมอร์ / การชุบสังกะสี
- พื้นที่ติดตั้ง: ห้องโซ่ / ระบบติดตั้งบนดาดฟ้า
- การปรับแต่ง: มีให้บริการ
พารามิเตอร์ทางเทคนิคหลัก
เส้นผ่านศูนย์กลางโซ่ มม. | H | h | b | L | B | δ | D | d | l | น้ำหนัก กก. |
| 28 | 170 | 65 | 60 | 500 | 200 | 10 | Tr 24×5 | 18 | 45 | 22.73 |
| 31 | 180 | 70 | 70 | 510 | 210 | 10 | Tr 26×5 | 27.74 | ||
| 34 | 180 | 70 | 70 | 510 | 210 | 10 | 28.1 | |||
| 43 | 200 | 75 | 80 | 550 | 250 | 12 | 48.67 | |||
| 49 | 220 | 80 | 80 | 560 | 260 | 14 | Tr 32×6 | 63.63 | ||
| 53 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 | |||
| 57 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 |
หมายเหตุ: ขนาดในวงเล็บเป็นค่าอ้างอิง การออกแบบขั้นสุดท้ายขึ้นอยู่กับข้อกำหนดของโครงการ
คู่มือการเลือก
ขั้นตอนที่ 1: ยืนยันเส้นผ่านศูนย์กลางโซ่ (28–57 มม.) – กำหนดขนาดรุ่น
ขั้นตอนที่ 2: ยืนยันเกรดโซ่ (G2 / G3) – รับประกันความเข้ากันได้
ขั้นตอนที่ 3: ตรวจสอบข้อกำหนดกันน้ำ (0.4 MPa) – เงื่อนไขการติดตั้ง
ขั้นตอนที่ 4: เลือกวัสดุ (เหล็กคาร์บอน / สแตนเลส) – ระดับการกัดกร่อน
ขั้นตอนที่ 5: ยืนยันสมาคมการจำแนกประเภท – ข้อกำหนดโครงการ
ขั้นตอนที่ 6: ยืนยันตำแหน่งติดตั้ง (ดาดฟ้า / ห้องโซ่) – การออกแบบโครงสร้าง
โครงสร้าง
ตัวเครื่องหลัก: โครงสร้างเหล็กเชื่อมที่มีความแข็งแรงสูง
กลไกสกรูเกลียว: ให้การล็อคที่ปลอดภัยและการปลดที่ควบคุมได้
ระบบซีลกันน้ำ: รับประกันแรงดันได้ถึง 0.4 MPa
อุปกรณ์จับยึดโซ่: ยึดโซ่สมอภายใต้ภาระปกติ
กลไกการปลด: ช่วยให้ปลดได้อย่างรวดเร็วในกรณีฉุกเฉิน
คุณลักษณะที่กำหนดเอง
เส้นผ่านศูนย์กลางโซ่: 28–57 มม. – ขึ้นอยู่กับข้อกำหนดของเรือ
เกรดโซ่: G2 / G3 – ข้อกำหนดการรับน้ำหนัก
วัสดุ: เหล็กคาร์บอน / สแตนเลส – สภาพแวดล้อมที่มีการกัดกร่อน
การเคลือบ: อีพ็อกซี่ / ชุบสังกะสี / ระบบที่กำหนดเอง
การรับรอง: CCS / ABS / DNV / LR / BV ฯลฯ
ประเภทการติดตั้ง: ติดตั้งบนดาดฟ้า / ห้องโซ่
แรงดันออกแบบ: กันน้ำ 0.4 MPa
คู่มือสอบถาม
โปรดระบุ:
• เส้นผ่านศูนย์กลางและเกรดโซ่สมอ
• ประเภทเรือ (เรือบรรทุกสินค้าเทกอง / เรือบรรทุกน้ำมัน)
• สมาคมการจำแนกประเภทที่ต้องการ
• ปริมาณ
• ท่าเรือส่งมอบและ Incoterms (FOB / CIF)
• ข้อกำหนดพิเศษ (วัสดุ / การเคลือบ / แรงดัน)
วิธีการทำงาน
โซ่สมอจะถูกยึดไว้ภายในอุปกรณ์ปลดด้วยกลไกการล็อคแบบสกรูเกลียว ภายใต้สภาวะปกติ สกรูจะรักษาการเชื่อมต่อเชิงกลที่แน่นหนา เพื่อให้มั่นใจในการยึดสมอที่ปลอดภัย ในสถานการณ์ฉุกเฉิน ผู้ปฏิบัติงานจะเปิดใช้งานระบบปลด ปลดสกรู และปล่อยให้โซ่สมอหลุดออกทันที ช่วยให้เรือตอบสนองได้อย่างรวดเร็ว
ประเภทการติดตั้ง
CB887 Watertight Anchor Releaser รองรับการกำหนดค่าการติดตั้งมาตรฐานสองแบบเพื่อตอบสนองความต้องการโครงสร้างเรือที่แตกต่างกัน:
1. การติดตั้งผนังตั้ง
- ติดตั้งบนผนังตั้งภายในห้องโซ่
- เหมาะสำหรับพื้นที่ปิดที่ต้องการความสมบูรณ์ของซีลกันน้ำ
- เข้าถึงได้ง่ายสำหรับการใช้งานและการบำรุงรักษา
- แนะนำสำหรับเรือที่มีพื้นที่ดาดฟ้าจำกัด
2. การติดตั้งใต้ดาดฟ้า
- ติดตั้งใต้โครงสร้างดาดฟ้า
- ประหยัดพื้นที่ภายในและทำให้การจัดวางง่ายขึ้น
- เหมาะสำหรับระบบสมอที่ติดตั้งบนดาดฟ้า
- ต้องการการออกแบบซีลที่เหมาะสมเพื่อรักษาประสิทธิภาพการกันน้ำ
ต้องยืนยันประเภทการติดตั้งก่อนเสนอราคา เนื่องจากมีผลต่อการออกแบบโครงสร้างและการกำหนดค่าซีล
การใช้งาน
เรือพาณิชย์, เรือบรรทุกสินค้าเทกอง, เรือบรรทุกน้ำมัน, เรือสนับสนุนนอกชายฝั่ง, ระบบผูกเรือฉุกเฉิน
การรับรองและข้อดี
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
การออกแบบกันน้ำ (ผ่านการรับรอง 0.4 MPa); ประสิทธิภาพการปลดฉุกเฉินที่เชื่อถือได้; ความเข้ากันได้ที่แข็งแกร่งกับโซ่สมอมาตรฐาน; โครงสร้างที่แข็งแรงสำหรับสภาพแวดล้อมทางทะเล; การกำหนดค่าที่ปรับแต่งได้
แบบและรูปถ่าย

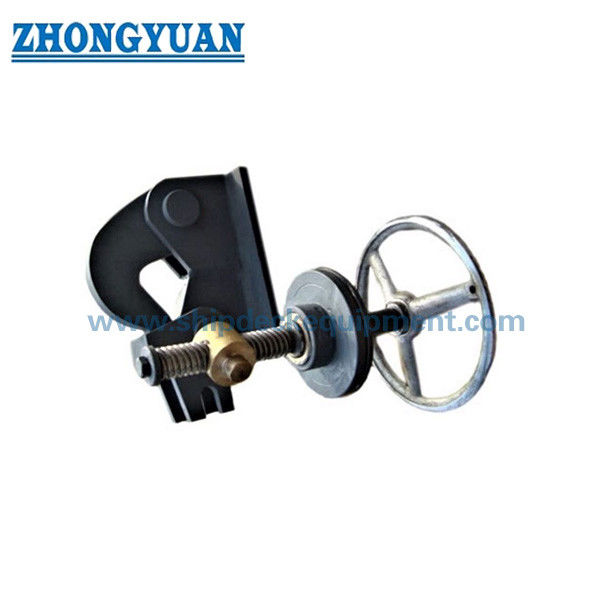

แบบแปลนทั่วไปและรูปถ่ายผลิตภัณฑ์
การสั่งซื้อ
ระบุรุ่น, เส้นผ่านศูนย์กลางโซ่, วัสดุ, การรับรอง, ปริมาณ และเงื่อนไขการจัดส่ง
คำถามที่พบบ่อย
คำถามที่ 1: อุปกรณ์ปลดสมอนี้สามารถเป็นไปตามข้อกำหนดของชั้นได้หรือไม่? ตอบ: ได้ สามารถจัดหาพร้อมใบรับรองชั้น CCS, ABS, DNV, LR และอื่นๆ
คำถามที่ 2: ประสิทธิภาพการกันน้ำได้รับการทดสอบแล้วหรือไม่? ตอบ: ได้ หน่วยนี้ได้รับการทดสอบให้ทนต่อแรงดันน้ำ 0.4 MPa
คำถามที่ 3: ความแตกต่างระหว่างรุ่นกันน้ำและรุ่นไม่กันน้ำคืออะไร? ตอบ: รุ่นกันน้ำรวมถึงโครงสร้างซีลและแรงดันต้านทาน เหมาะสำหรับสภาพแวดล้อมที่ปิดหรือใต้น้ำ
คำถามที่ 4: สามารถปรับแต่งสำหรับโครงการเฉพาะได้หรือไม่? ตอบ: ได้ ขนาด วัสดุ ระบบการเคลือบ และการรับรองสามารถปรับแต่งได้
