ตัวยึดปลายโซ่สมอและตัวปลด | DIN 81860, แบบกันน้ำ / ไม่กันน้ำ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | ดินแดง 81860-1999; มาตรฐานเยอรมัน | เส้นผ่านศูนย์กลางที่กำหนดของโซ่: | 36 มม. ถึง 152 มม |
|---|---|---|---|
| วัสดุ: | ซี-เอ็มเอ็น สตีล, สแตนเลส | การรักษาพื้นผิว: | การเป่าทรายเป็น S2.5 + ชั้นหนึ่งของ epoxy shop primer, สแตนเลสเลสเลส, การรักษาพื้นผิวที่กําหนดเอง |
| ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ฯลฯ | ||
| เน้น: | ตัวยึดสาย DIN 81860,ตัวยึดสายเหล็ก DIN 81860,DIN 81860-1999 Anchor Releaser |
||
รายละเอียดสินค้า
ตัวยึดปลายโซ่สมอและอุปกรณ์ปลด | DIN 81860, แบบกันน้ำ / ไม่กันน้ำ
ภาพรวมผลิตภัณฑ์
อุปกรณ์ปลดโซ่สมอ DIN 81860 เป็นอุปกรณ์ยึดปลายสำหรับโซ่สมอบนเรือ โดยปกติจะติดตั้งที่ปลายด้านในของโซ่สมอในระบบห้องเก็บโซ่ ซึ่งปลายโซ่จะต้องยึดให้แน่นระหว่างการใช้งานปกติ และปลดออกเมื่อเรือต้องการปล่อยโซ่สมอฉุกเฉิน
หน้านี้ครอบคลุมตัวเลือกการจัดหาแบบกันน้ำและไม่กันน้ำ รุ่นกันน้ำจะถูกเลือกเมื่อต้องการประสิทธิภาพการซีลรอบห้องเก็บโซ่หรือขอบเขตกันน้ำที่เกี่ยวข้อง ในขณะที่รุ่นไม่กันน้ำจะใช้ในกรณีที่แบบการติดตั้งไม่ต้องการฟังก์ชันการซีล ควรยืนยันรุ่นมาตรฐานสุดท้าย เกรดโซ่ เกรดวัสดุ อินเทอร์เฟซการติดตั้ง กลไกการปลด และข้อกำหนดการทดสอบกันน้ำก่อนการผลิต
ข้อมูลจำเพาะโดยย่อ
- ประเภทผลิตภัณฑ์: ตัวยึดโซ่สมอ / อุปกรณ์ปลดโซ่สมอ / ตัวยึดปลาย → ยึดปลายโซ่ด้านในและอนุญาตให้ปลดฉุกเฉินตามการจัดวางเรือ
- การอ้างอิงมาตรฐาน: DIN 81860-1999 ตามที่จัดหาโดยโครงการ → สามารถตรวจสอบรุ่น DIN 81860-1 / DIN 81860-2 ฉบับปัจจุบันได้หากอู่ต่อเรือต้องการมาตรฐานล่าสุด
- เส้นผ่านศูนย์กลางโซ่มาตรฐาน: 36 มม. ถึง 152 มม. ในตารางที่จัดหา → เหมาะสำหรับโซ่สมอเรือหลากหลายขนาด
- เกรดโซ่สมอ: ใช้ได้กับโซ่สมอเกรด 2 และเกรด 3 → ควรยืนยันเกรดโซ่สุดท้ายและขอบเขตการอนุมัติชั้นเรียนตามข้อกำหนดโครงการ
- ตัวเลือกกันน้ำ: รุ่นกันน้ำหรือไม่กันน้ำ → ควรยืนยันการทดสอบฟังก์ชันกันน้ำ แรงดัน ระยะเวลา และข้อกำหนดการสังเกตการณ์ก่อนสั่งซื้อ
- ตัวเลือกวัสดุ: เหล็ก C-Mn, เหล็กหล่อ, หรือสแตนเลส → ควรเป็นไปตามข้อกำหนดโครงการสำหรับเกรดวัสดุ การอบชุบด้วยความร้อน และการตรวจสอบย้อนกลับที่แน่นอน
- การเคลือบพื้นผิว: การพ่นทราย Sa 2.5 + อีพ็อกซีไพรเมอร์ 1 ชั้น, ชุบสังกะสี, ขัดเงาสแตนเลส, หรือการเคลือบแบบกำหนดเอง → การตกแต่งขั้นสุดท้ายควรตรงกับแผนการเคลือบของเรือ
- ขอบเขตใบรับรอง: มีใบรับรองผู้ผลิต, ใบรับรองวัสดุ, การตรวจสอบชั้นเรียน, และบันทึกการทดสอบกันน้ำตามข้อกำหนดการสั่งซื้อ
พารามิเตอร์ทางเทคนิคหลัก
| เส้นผ่านศูนย์กลางโซ่ | Фd1 X s1 | Ф d2 | l1 | U1 | v1 | v2 | a1 | a2 |
| 36 38 40 42 44 46 | 273 X 12,5 | 375 | 735 | 75 | 10 | 75 | 6 | 3 |
| 48 50 52 54 56 | 323,9 X 14,2 | 440 | 835 | 95 | 12 | 90 | 4 | |
| 58 60 62 64 66 68 | 406,4 X 16 | 540 | 995 | 110 | 14 | 95 | 8 | 5 |
| 70 73 76 78 81 | 508 X 17,5 | 645 | 1245 | 105 | 15 | 100 | 10 | 6 |
| 84 87 90 92 | 130 | 150 | ||||||
| 95 97 100 102 105 | 610 X20 | 754 | 1430 | 18 | 8 | |||
| 107 111 114 | 170 | 185 | ||||||
| 117 120 122 124 127 | 711 X 22,2 | 856 | 1615 | 20 | 12 | |||
| 130 132 137 | 813 X 22,2 | 958 | 1790 | |||||
| 142 147 152 | 914 X 25 | 1060 | 1970 | 190 | 22 | 200 | 14 | 10 |
คู่มือการเลือกและการสอบถาม
- ขั้นตอนที่ 1: ยืนยันรุ่นมาตรฐาน DIN 81860, ชื่อผลิตภัณฑ์ และว่าโครงการต้องการโครงสร้างแบบกันน้ำหรือไม่กันน้ำ
- ขั้นตอนที่ 2: ยืนยันเส้นผ่านศูนย์กลางโซ่มาตรฐาน, เกรดโซ่, การจัดเรียงข้อต่อปลาย, และว่าผลิตภัณฑ์สำหรับเรือใหม่, การซ่อมแซม, หรือการเปลี่ยน
- ขั้นตอนที่ 3: ยืนยันตำแหน่งการติดตั้ง, อินเทอร์เฟซห้องเก็บโซ่ / ผนังกั้น, พื้นที่ปฏิบัติงานที่มีอยู่, ทิศทางการปลด, และการเสริมแรงโดยรอบตามแบบ
- ขั้นตอนที่ 4: ยืนยันข้อกำหนดวัสดุ: เหล็ก C-Mn, เหล็กหล่อ, สแตนเลส, หรือวัสดุโครงการพิเศษพร้อมการตรวจสอบย้อนกลับของใบรับรอง
- ขั้นตอนที่ 5: ยืนยันการเคลือบพื้นผิวและขอบเขตการตรวจสอบ: ไพรเมอร์โรงงาน, การเคลือบสังกะสี, การขัดเงาสแตนเลส, การตรวจสอบชั้นเรียน, และการทดสอบฟังก์ชันกันน้ำหากจำเป็น
- ขั้นตอนที่ 6: ระบุปริมาณ, ปลายทางการจัดส่ง, เวลาจัดส่งที่ต้องการ, ประเภทเรือ, ข้อกำหนดของสมาคมการจัดชั้น, แบบ GA, และรูปถ่ายอ้างอิงหากมี
โครงสร้าง
ตัวยึดโซ่ | อินเทอร์เฟซตัวยึดปลายโซ่ | กลไกการปลด / เลื่อน | ช่องเปิดใช้งานหรือปลด | ตัวเลือกการซีลกันน้ำ | ตัวเลือกไม่กันน้ำ | อินเทอร์เฟซการติดตั้งห้องเก็บโซ่ / ผนังกั้น | การป้องกันพื้นผิว
ข้อดีด้านความปลอดภัยและวิศวกรรมของห้องเก็บโซ่
- ช่วงมิติของ DIN 81860 ช่วยให้จับคู่อุปกรณ์ยึดปลายกับเส้นผ่านศูนย์กลางโซ่สมอที่ระบุได้ ลดความคลุมเครือระหว่างการเปลี่ยนหรือการเสนอราคา
- รุ่นกันน้ำและไม่กันน้ำสามารถแยกแยะได้ตั้งแต่ขั้นตอนการสอบถาม ซึ่งช่วยหลีกเลี่ยงการใช้ผลิตภัณฑ์ที่ไม่ซีลในกรณีที่การจัดวางเรือต้องการความสมบูรณ์ของกันน้ำ
- อุปกรณ์รองรับตรรกะการปลดโซ่ฉุกเฉิน: ปลายโซ่สมอจะถูกยึดไว้ตามปกติ และสามารถปลดการเชื่อมต่อปลายได้เมื่อการจัดวางเรือต้องการการสละสมอในสภาวะอันตราย
- สำหรับโครงการที่ต้องการกันน้ำ ควรยืนยันโครงสร้างการซีล, รายละเอียดปะเก็นหรือโอริง, แรงดันทดสอบ, ระยะเวลาทดสอบ, และขอบเขตการสังเกตการณ์ของชั้นเรียน แทนที่จะสมมติเงื่อนไขการทดสอบสากลเพียงอย่างเดียว
- การเลือกวัสดุสามารถปรับเปลี่ยนได้สำหรับโครงการเหล็ก C-Mn, เหล็กหล่อ, หรือสแตนเลส แต่ควรระบุเกรดที่แน่นอน, กระบวนการเชื่อม / หล่อ, และการตรวจสอบย้อนกลับของใบรับรองก่อนการผลิต
- การเตรียมพื้นผิว เช่น การพ่นทราย Sa 2.5 และอีพ็อกซีไพรเมอร์โรงงาน ช่วยให้สภาพพื้นฐานที่ควบคุมได้สำหรับการเคลือบขั้นสุดท้ายของเรือ ในขณะที่การเคลือบสังกะสีหรือการขัดเงาสแตนเลสสามารถหารือได้เมื่อระบุ
- สำหรับโครงการเปลี่ยน ควรตรวจสอบอินเทอร์เฟซห้องเก็บโซ่ที่มีอยู่, ตำแหน่งรู, การเชื่อมต่อข้อต่อปลาย, และระยะห่างในการปฏิบัติงานที่มีอยู่ก่อนยืนยันความสามารถในการเปลี่ยนทดแทน
คุณลักษณะที่กำหนดเอง
- มาตรฐาน: DIN 81860-1999 → ใช้เมื่ออู่ต่อเรือหรือข้อกำหนดของเจ้าของต้องการตัวยึดปลายโซ่สมอมาตรฐานเยอรมันนี้
- การตรวจสอบมาตรฐานปัจจุบัน: DIN 81860-1 / DIN 81860-2:2022 → ยืนยันว่าโครงการยังคงต้องการฉบับปี 1999 หรือฉบับ DIN ล่าสุด
- รุ่น: กันน้ำ / ไม่กันน้ำ → เลือกตามขอบเขตห้องเก็บโซ่, ข้อกำหนดการซีล, และแบบการติดตั้ง
- เส้นผ่านศูนย์กลางโซ่มาตรฐาน: 36–152 มม. → เลือกตามขนาดโซ่สมอและการจัดเรียงข้อต่อปลายอย่างเคร่งครัด
- เกรดโซ่สมอ: เกรด 2 / เกรด 3 ตามที่จัดหา → ควรยืนยันเกรดสุดท้าย, พื้นฐานกฎชั้นเรียน, และข้อกำหนดการยอมรับ
- วัสดุ: เหล็ก C-Mn / เหล็กหล่อ / สแตนเลส → ควรยืนยันเกรดที่แน่นอนและขอบเขตใบรับรองก่อนสั่งซื้อ
- การทดสอบฟังก์ชันกันน้ำ: มีให้ตามข้อกำหนดโครงการ → ควรยืนยันแรงดัน, ระยะเวลา, วิธีการตรวจสอบ, และข้อกำหนดการสังเกตการณ์
- การเคลือบพื้นผิว: การพ่นทราย Sa 2.5 + อีพ็อกซีไพรเมอร์โรงงาน / ชุบสังกะสี / กำหนดเอง → สภาพพื้นผิวขั้นสุดท้ายควรเป็นไปตามข้อกำหนดการเคลือบของเรือ
- ข้อกำหนดใบรับรอง: มีให้ตามคำขอ → ใบรับรองชั้นเรียน, ใบรับรองผู้ผลิต, ใบรับรองวัสดุ, และบันทึกการทดสอบจะถูกจัดเตรียมตามขอบเขตการสั่งซื้อที่ยืนยันแล้ว
วิธีการทำงาน
ปลายโซ่สมอเชื่อมต่อกับตัวยึดโซ่ → ปลายโซ่ยังคงยึดแน่นระหว่างการใช้งานปกติ → ผู้ปฏิบัติงานเปิดใช้งานกลไกการปลดเมื่อต้องการปล่อยฉุกเฉิน → ปลายโซ่จะถูกปลดออกจากจุดยึด → สมอและโซ่สามารถวิ่งออกไปตามขั้นตอนฉุกเฉินของเรือ
การใช้งาน
ห้องเก็บโซ่สมอ | ตัวยึดปลายโซ่สมอ | ระบบปลดโซ่สมอฉุกเฉิน | การจัดวางสมอเรือ | เรือพาณิชย์ | โครงการเรือใหม่ | โครงการซ่อมแซมและเปลี่ยน | การติดตั้งห้องเก็บโซ่แบบกันน้ำหรือไม่กันน้ำ
การรับรองและข้อดี
สามารถจัดเตรียมใบรับรองได้ตามข้อกำหนดโครงการ, ขอบเขตการตรวจสอบ, การตรวจสอบย้อนกลับของวัสดุ, ข้อกำหนดการทดสอบกันน้ำ, และขั้นตอนการอนุมัติของสมาคมการจัดชั้น
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

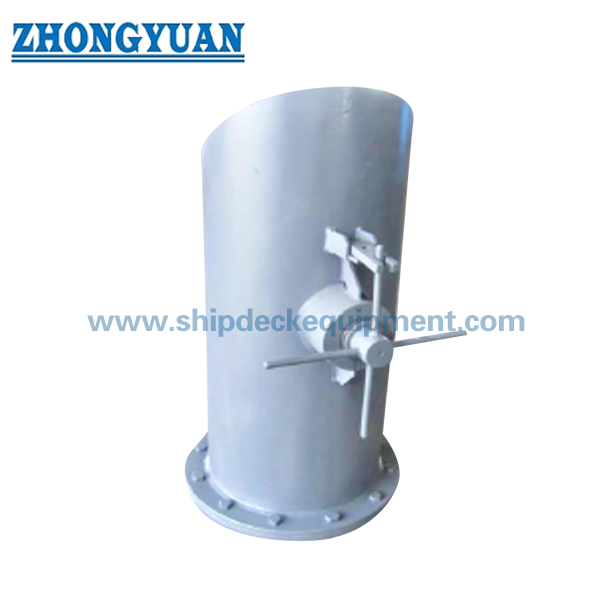

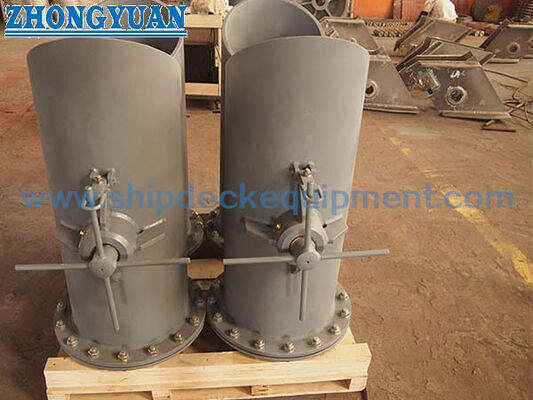

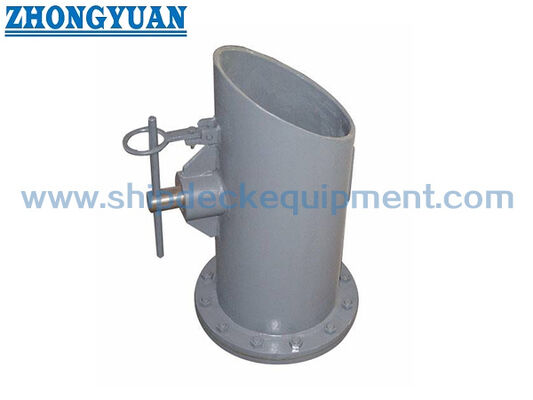

แบบและรูปถ่าย
คำถามที่พบบ่อย
คำถามที่ 1: ความแตกต่างระหว่างรุ่นกันน้ำและไม่กันน้ำคืออะไร?
คำตอบที่ 1: รุ่นกันน้ำใช้เมื่อการติดตั้งต้องการการซีลรอบห้องเก็บโซ่หรือขอบเขตกันน้ำที่เกี่ยวข้อง รุ่นไม่กันน้ำใช้ในกรณีที่ไม่ต้องการฟังก์ชันการซีล ควรยืนยันแรงดันทดสอบ, ระยะเวลาทดสอบ, รายละเอียดการซีล, และข้อกำหนดการสังเกตการณ์ของชั้นเรียนสำหรับโครงการที่ต้องการกันน้ำ
คำถามที่ 2: ผลิตภัณฑ์นี้เหมือนกับตัวหยุดโซ่บนดาดฟ้าหรือไม่?
คำตอบที่ 2: ไม่ใช่ ตัวปลดโซ่สมอ DIN 81860 เป็นอุปกรณ์ยึด / ปลดปลายสำหรับปลายโซ่สมอด้านใน ตัวหยุดโซ่ปกติจะติดตั้งบนดาดฟ้าเพื่อยึดและนำทางโซ่ระหว่างการทอดสมอ ไม่ควรนำผลิตภัณฑ์ทั้งสองมารวมกันในแบบหรือใบเสนอราคา
คำถามที่ 3: ข้อมูลใดบ้างที่จำเป็นก่อนเสนอราคา?
คำตอบที่ 3: โปรดยืนยันรุ่นมาตรฐาน, รุ่นกันน้ำหรือไม่กันน้ำ, เส้นผ่านศูนย์กลางโซ่, เกรดโซ่, วัสดุ, การเคลือบพื้นผิว, ปริมาณ, ข้อกำหนดใบรับรอง, ข้อกำหนดการทดสอบกันน้ำ, แบบการติดตั้ง, ปลายทางการจัดส่ง, และเวลาจัดส่งที่ต้องการ
