โบลท์เคเวลสําหรับเรือในประเทศ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | กิกะไบต์ 2026 | เส้นผ่านศูนย์กลางเชือก: | ⌀35, ⌀50, ⌀70มม |
|---|---|---|---|
| น้ำหนัก: | 1.33 ถึง 11.2กก | วัสดุ: | หล่อทองแดง, หล่อทองแดง, หล่อเหล็ก C-Mn, หล่อสแตนเลส, เหล็กหล่อกลม |
| การรักษาพื้นผิว: | พ่นทรายถึง S2.5 + สีรองพื้นอีพ็อกซี่หนึ่งชั้น, ชุบสังกะสี, ขัดเงา, มีการรักษาพื้นผิวแบบกำหนดเอง | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, BKI, IRS, RS, ฯลฯ |
| เน้น: | โลหะเหล็กเหล็กเหล็กเหล็ก,อุปกรณ์จอดเรือ,ประเภทบอลท์ โมเรนเคเวล |
||
รายละเอียดสินค้า

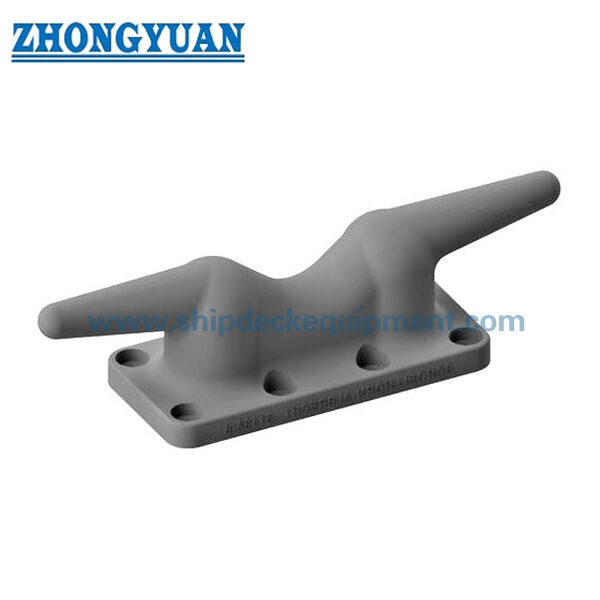

โบลท์เคเวลสําหรับเรือในประเทศ
ภาพรวมสินค้า
GB 2026 bolted type mooring kevel เป็นเครื่องติดตั้ง mooring cast compact ที่ใช้บนเรือในประเทศ เรือทํางานขนาดเล็ก เรือบริการ เรือท่อนเรือ และสถานที่ติดต่อ marinaมันสามารถติดตั้งบน deck หรือป้อมด้วย bolts, ให้จุดติดตั้งที่เรียบง่ายที่เชือกจําเป็นต้องติดตั้งโดยไม่ต้องฐาน bollard welded.
คีเบลนี้ถูกเลือกโดยปกติโดยกว้างสาย, วัสดุ, ตําแหน่งการติดตั้ง, พื้นที่ติดตั้งที่ว่าง, และความแข็งแรงของพานสนับสนุนหรือโครงสร้างบัลวาร์คตารางที่นําเสนอครอบคลุมแหล่งทองแดงและเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล.33 กิโลกรัม ถึง 11.2 กิโลกรัม สําหรับการใช้สําหรับการติดต่อที่ปลอดภัย การจัดระเบียบของบอลท์, แผ่นรองรับหรือการเสริมท้องถิ่น, และวงกว้างของใบรับรอง ควรได้รับการยืนยันตามความต้องการของโครงการ
รายละเอียดเร็ว
- ประเภทของสินค้า: กระดานติดต่อกับขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีด
- มาตรฐานทางเทคนิค: GB 2026 → อ้างอิงสําหรับขนาด, การเลือกกว้างเชือก, ตัวเลือกวัสดุ, และการยืนยันรุ่น
- รูปแบบการติดตั้ง: การติดตั้งด้วยพับ → การติดตั้งและเปลี่ยนง่ายกว่าฟิตเนอร์ที่เชื่อมเมื่อโครงสร้างรองรับและการจัดวางพับเหมาะสม
- ขนาดเชือกอ้างอิง: กว้างเชือก Malina สูงสุด 30 / 35 / 50 / 75 มม ในตารางที่นํามา → ขนาดเชือกสุดท้ายควรตรวจสอบกับการจัดวางเรือ
- ตัวเลือกวัสดุ: ทองแดงเหล็ก, ทองแดงเหล็ก, เหล็ก C-Mn เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
- ระยะน้ําหนัก: 1.33 กิโลกรัม ถึง 11.2 กิโลกรัม → เหมาะสําหรับตําแหน่งจอดเล็กและกลางที่ต้องการขนาดเล็กและการจัดการง่าย
- การบําบัดพื้นผิว: Sa 2.5 การระเบิด + พริมเมอร์ร้าน epoxy แผ่นหนึ่ง, ผง, สวย, หรือการเสร็จสิ้นตามความต้องการ → การบําบัดพื้นผิวสุดท้ายขึ้นอยู่กับวัสดุและความต้องการสั่งซื้อ
- ประกอบการของใบรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS และใบรับรองอื่น ๆ สามารถจัดเรียงตามความต้องการของโครงการ, ไม่ใช่เป็นรายการจําหน่ายโดยกําหนด
ปริมาตรเทคนิคหลัก
| กว้างสูงสุด ของ Malina Rope |
L | L1 | L2 | A | A0 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | δ | r | r1 | r2 | r3 | น้ําหนัก กิโลกรัม |
| 35 | 200 | 120 | 71 | 56 | 88 | 88 | 56 | 32 | 30 | 50 | 41 | 16 | 9 | 7 | 16 | 12 | 8 | 9 | 1.33 |
| 50 | 330 | 200 | 114 | 90 | 150 | 140 | 90 | 50 | 46 | 76 | 63 | 23 | 10 | 8 | 25 | 20 | 12 | 15 | 3.57 |
| 75 | 440 | 250 | 160 | 110 | 190 | 170 | 110 | 64 | 60 | 95 | 80 | 27 | 11 | 9 | 30 | 25 | 16 | 18 | 8.45 |
| 30 | 200 | 120 | 65 | 56 | 88 | 88 | 56 | 32 | 30 | 53 | 44 | 19 | 12 | 10 | 16 | 12 | 8 | 9 | 1.7 |
| 50 | 330 | 200 | 106 | 90 | 150 | 140 | 90 | 50 | 46 | 80 | 67 | 27 | 14 | 12 | 25 | 20 | 12 | 15 | 5.9 |
| 75 | 440 | 250 | 150 | 110 | 190 | 170 | 110 | 64 | 60 | 100 | 85 | 32 | 16 | 14 | 30 | 25 | 16 | 18 | 11.2 |
คู่มือการคัดเลือกและสอบถาม
ขั้นตอนที่ 1: ยืนยัน GB 2026 แบบ bolted kevel การติดต่อและเส้นผ่าตัดสายที่ต้องการตามการออกแบบของเรือหรือการจัดวางที่วางเรือ
ขั้นตอนที่ 2: ยืนยันตําแหน่งการติดตั้ง: ติดตั้งบนเพลิงหรือติดตั้งบนป้อม, รวมถึงพื้นที่พื้นฐานที่ว่าง, ความหนาของแผ่น, แผ่นรอง, และการเข้าถึงสําหรับการขัดพวง.
ขั้นตอนที่ 3: ยืนยันความต้องการของวัสดุ: เหล็กเหล็กเหล็ก, เหล็กเหล็กเหล็กแบบก้อน, ทองแดงเหล็กเหล็ก, ทองแดงเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
ขั้นตอนที่ 4: ยืนยันการบําบัดพื้นผิว: การบําบัดที่ใช้ในโรงงาน, การเสร็จงานแบบเหล็กกระดาษ, การเสร็จงานที่เคลือบ, ระบบสีสุดท้าย, หรือการบําบัดอื่นที่ลูกค้ากําหนด
ขั้นตอนที่ 5: ยืนยันใบรับรองและขอบเขตการตรวจสอบก่อนนําเสนอราคา: ใบรับรองผู้ผลิต, ใบรับรองวัสดุ, ใบรับรองประเภท, การตรวจสอบ UT / MT, หรือการตรวจสอบพยานถ้าจําเป็น
ขั้นตอนที่ 6: เสนอปริมาณ, ประเภทของภาชนะการใช้งาน, การออกแบบการติดตั้งหรือภาพถ่าย, สถานที่จัดส่ง, และเวลาในการจัดส่งที่ต้องการ
โครงสร้าง
Cast kevel body | Twin mooring horns | Smooth rope-contact radius | Bolted mounting base | Deck or bulwark installation interface | Optional cast steel / nodular cast iron / copper alloy material | Shop primer, ทาเหล็ก, สวย, หรือการเสร็จการกําหนด
ข้อดีของการโยน การติดตั้งและวิศวกรรม
- การติดตั้งแบบพับให้สามารถติดตั้ง kevel บน deck หรือ bolwark โดยไม่ต้องผสมผสานตัวของสินค้า ซึ่งเป็นประโยชน์สําหรับเรือขนาดเล็ก งานเปลี่ยนและตําแหน่งจอดคอมแพคต์
- ร่างท่อเหมาะสําหรับการเปลี่ยนทอมหันต์กลมและพื้นผิวติดต่อเชือกต่อเนื่อง ช่วยลดการสัมผัสท้องถิ่นที่คมชัดระหว่างการดําเนินงานติดต่อ
- การเปลี่ยนที่เรียบร้อยในพื้นที่โค้งควรควบคุมระหว่างการโยน, การปรับไขมัน, และการเสร็จสิ้นเพื่อลดความเครียดและปรับปรุงพฤติกรรมการติดต่อสาย
- เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
- สามารถพิจารณาแบบเหล็กเหล็กสแตนเลส หรือเหล็กไร้ขัดเหล็ก สําหรับโครงการที่ต้องการความทนทานต่อการกัดกร่อนที่ดีขึ้นหรือมีลักษณะที่พิเศษ
- การเชื่อมต่อด้วยพับควรพิจารณาพร้อมกับกว้างของพับ, เกรดของพับ, การป้องกันการกัดกร่อน, แผ่นรอง, และการเสริมทับพื้นที่หรือป้อมรัง.
- UT, MT, การตรวจสอบมิติ, ความสามารถติดตามวัสดุ, และการตรวจสอบ FEA สามารถจัดทําตามความต้องการของโครงการเมื่อลูกค้ากําหนดการตรวจสอบหรือการตรวจสอบความแข็งแรง
คุณสมบัติตามสั่ง
- มาตรฐาน: GB 2026 → ใช้เมื่อโรงเรือนเรือหรือรายละเอียดเจ้าของต้องการมาตรฐาน kevel การจอดชนิด bolted นี้
- การติดตั้ง: ประเภทพับพับบนเพลาหรือป้อมรัง → เหมาะสําหรับการติดตั้งที่ง่าย, ความสะดวกในการเปลี่ยน, และร่องรอยที่คอมแพคต์.
- การใช้งาน: เรือในทะเลและเรือเล็ก → สําหรับการใช้สําหรับการติดต่อที่สถานที่ติดต่อขนาดเล็กและกลาง, ไม่สําหรับการยก
- ขนาดเชือก: กว้างเชือก Malina มากที่สุดไม่เกิน 75 mm ในตารางที่นํามา → ยืนยันชนิดเชือกและกว้างเชือกสุดท้ายก่อนการผลิต
- วัสดุ: เหล็กเหล็กเหล็ก / เหล็กเหล็กเหล็กเหล็ก / ทองแดงเหล็ก / ทองแดงเหล็ก / เหล็กเหล็กเหล็กเหล็กเหล็ก → เลือกตามการละลาย, การใช้งาน, ค่าใช้จ่าย, และความต้องการของโครงการ
- การบํารุงผิว: Sa 2.5 การระเบิด + epoxy shop primer, ผง, สวย, หรือตามความต้องการ → วิธีการเสร็จขึ้นอยู่กับวัสดุที่เลือก
- การตรวจสอบ: UT / MT / การตรวจสอบมิติที่มีตามคําขอ → วงกว้างของการตรวจสอบควรระบุก่อนการเสนอราคา
- ปรับแต่งตามความต้องการ: มีให้ตามภาพวาดหรือตัวอย่าง → ขนาดไม่มาตรฐาน วัสดุ, การเคลือบ, และขอบเขตการรับรองควรได้รับการยืนยัน
วิธี การ
Mooring rope is led around the kevel horns → Smooth curved contact surfaces guide and support the rope → Mooring force is transferred through the cast body → Bolts and backing structure transfer the force to the deck or bulwark → Periodic inspection checks bolts, การเคลือบ และการสวมเสื้อสาย
การใช้งาน
เรือในประเทศ เรือทํางานขนาดเล็ก เรือท่าเรือ เรือบริการท่าเรือ สนามจอดเรือ จุดจอดเรือบนเพลา จุดจอดเรือบนรั้ว โครงการเปลี่ยนเรือขนาดเล็ก การจัดหาสถานจอดเรือ
การรับรองและข้อดี
ใบรับรองสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุ, และขั้นตอนการอนุมัติของสังคมชั้น.
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

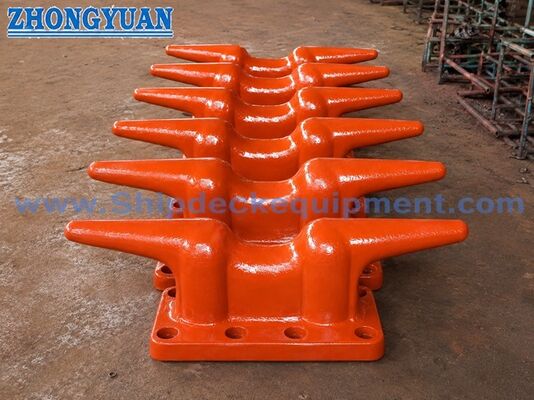

การวาด & ภาพถ่าย
FAQ
คําถามที่ 1: สามารถติดตั้ง kevel การติดต่อที่พับนี้ได้หรือไม่ ทั้งบน deck และป้อม?
ตอบ: ได้ครับ สามารถใช้ในการติดตั้งบนเพลิงหรือป้อมปราบได้ เมื่อโครงสร้างรองรับ การจัดระเบียบบอลท์ แผ่นรองรับ และพื้นที่ติดตั้งที่ว่างเหมาะสมอุปกรณ์สุดท้ายควรตรวจสอบตามภาพวาดการจัดลําเลียงของเรือหรือที่วางเรือ.
Q2: วิธีการเลือกขนาดที่ถูกต้อง
A2: เลือก kevel ตามมาตรฐาน GB 2026 กว้างเชือก วัสดุ ตําแหน่งการติดตั้งและพื้นที่ติดตั้งที่ว่าง ตารางที่นํามาให้กว้างเชือก Malina สูงสุด, ขนาดหลัก,และน้ําหนักหากโครงการต้องการภาระการทํางานที่กําหนดไว้ รากฐานภาระและการออกแบบการเชื่อมต่อด้วยพับควรถูกยืนยันแยกกัน
Q3: ข้อมูลอะไรที่จําเป็นก่อนการนําเสนอ?
A3: กรุณายืนยันมาตรฐาน, กว้างเชือก, วัสดุ, การรักษาผิว, ปริมาณ, สถานที่ติดตั้ง, ความต้องการของลูกขัด, ขอบเขตการรับรอง, ความต้องการการตรวจสอบ, สถานที่จัดส่งและเวลาในการจัดส่งที่จําเป็นภาพวาด ภาพตัวอย่าง หรือภาพของชิ้นส่วนสํารองที่มีอยู่จะช่วยได้
