เปิดชนิดการนํารอลเลอร์การจอดเรือ

รอลเลอร์นําทางเรือสําหรับการจอดเรือ

ภาพรวมสินค้า

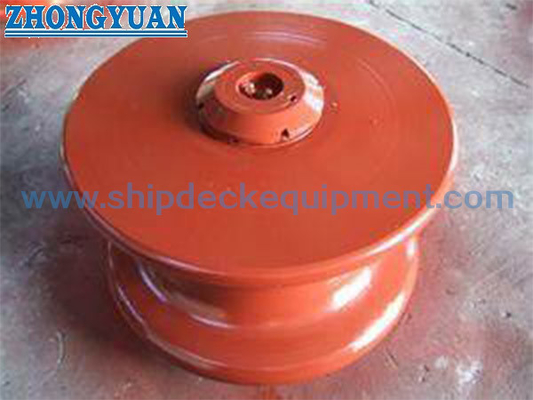

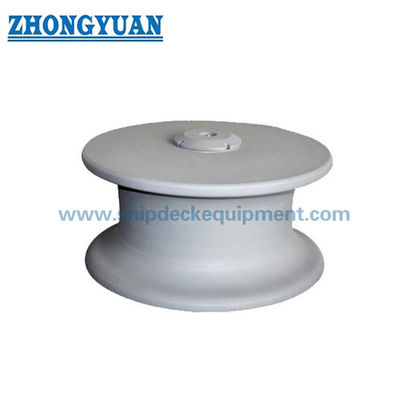

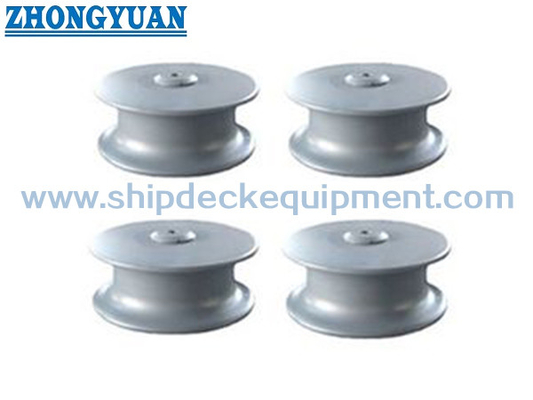

รอลเลอร์นําทางเรือ NS 2585 เป็นรอลเลอร์เดี่ยวที่เปิดเผยที่ใช้ในการนําทางสายการจอดเรือและเปลี่ยนทิศทางนําทางของมันที่ตําแหน่งนําสายบนเรือมันถูกอธิบายโดยทั่วไปในคัดลอกอุปกรณ์ทางเรือเป็นกลมนํา, โรลเลอร์บิดหรือโรลเลอร์เดียว fairlead การเลือกควรขึ้นอยู่กับขนาดโรลเลอร์, ประเภทของเชือกและกว้าง, กณิตศาสตร์เชือกเชือก, การจัดวาง shaft / การสนับสนุน,พื้นที่ติดตั้งและภาพวาดที่จอดเรือ.

ตารางอ้างอิง NS 2585 ของสาธารณะแสดงขนาดเลิศของม้วนจาก 150 ถึง 450 มม และน้ําหนักอ้างอิงจากประมาณ 24.8 ถึง 310 กิโลกรัมตารางกว้างเชือกที่นํามาครอบคลุมเชือกใยสังเคราะห์, ประเภทเชือกใยธรรมชาติที่ผ่านมาและการสร้างเชือกสายเหล็ก 6 × 24 และ 6 × 37 ที่ความแข็งแรงในการดึง 1550 N / mm2. กว้างเชือกเหล่านี้เป็นเพียงตัวอ้างอิงการเลือกพวกเขาไม่ควรเปลี่ยนเป็น SWL สินค้าโดยตรง, MBL, ภาระการทําลาย, ภาระมาตรฐานหรือภาระการทดสอบ โดยไม่มีฐานภาระแบบมาตรฐานที่ควบคุมได้ / โครงการที่อนุมัติ

รายละเอียดเร็ว

• ประเภทสินค้า: กลมนําเรือ / กลมบิดลําเดียว → ให้จุดเปลี่ยนเชือกที่กําหนดไว้ภายในการจัดวางเรือ

• มาตรฐานอ้างอิง: NS 2585 → ใช้เมื่อการออกแบบของภาชนะ, รายละเอียดของเจ้าของหรือความต้องการการทดแทนเรียกร้องให้มีการตั้งค่า guide-roller นี้

• ระยะขนาดม้วน: 150 / 200 / 250 / 300 / 350 / 400 / 450 มิลลิเมตร → เจ็ดขนาดมาตรฐานสําหรับการสอดคล้องขนาดเชือกและจอเมตรการติดตั้ง

• ประเภทเชือกที่ใช้ได้: เชือกใยสังเคราะห์, เชือกใยธรรมชาติ และเชือกสายเหล็ก 6×24 / 6×37 → กว้างส่วนสูงสุดที่พิจารณาขึ้นอยู่กับประเภทเชือกและการสร้าง

• ฐานเชือกสายเหล็ก: ความแข็งแรงในการดึง 1550 N / mm2 ในตารางอ้างอิงที่นํามา → ไม่ใช้ขั้นต่ํากว้างเดียวกันโดยอัตโนมัติกับเกรดเชือกสายหรือโครงสร้างอื่น ๆ

• น้ําหนักอ้างอิง: 24.8~310 กิโลกรัม → มีประโยชน์ในการตรวจสอบราคา, การบรรจุและการจัดการ; น้ําหนักที่ผลิต / ส่งสุดท้ายควรปฏิบัติตามภาพวาดการผลิตที่อนุมัติ

• ตัวเลือกของวัสดุโครงการ: เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กโลหะคาร์บอนหรือสแตนเลสตัวแปรสามารถพิจารณาตามภาพวาดที่อนุมัติ → NS 2585 การตั้งชื่อเพียงลําพังไม่ควรใช้เพื่อคาดเดาคุณภาพของวัสดุ.

• การปกป้องพื้นผิว: การเคลือบเรือ, การเคลือบฝา, การกระจายเหล็กปลายสแตนเลสเคลือบหรือการบําบัดอื่นที่กําหนดตามโครงการ → ระบบสุดท้ายควรปฏิบัติตามรายละเอียดการเคลือบภาชนะและการป้องกันการกัดกร่อน.

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นตอนที่ 1: ยืนยัน NS 2585 และขนาดม้วนที่ต้องการจากภาพวาดการจอดเรือหรือขนาดสํารองที่มีอยู่

ขั้นตอนที่ 2: ยืนยันประเภทสายและกว้าง สําหรับสายเหล็ก ให้ด้วยการสร้าง เช่น 6 × 24 หรือ 6 × 37 และเกรดความแข็งแรงในการดึงเมื่อระบุ

ขั้นตอนที่ 3: ยืนยันพื้นฐานภาระโครงการแยกกัน: SWL ที่จําเป็น /ภาระการออกแบบ, สาย MBL ในกรณีที่เกี่ยวข้อง, ลักษณะมุมการนําสายและทิศทางภาระ.

ขั้นตอนที่ 4: ยืนยันอินเตอร์เฟซในการจัดส่งและการติดตั้ง: รอลเลอร์เท่านั้นหรือการประกอบแบบ guide-roller ครบถ้วน, รายละเอียดของ shaft / pin, การจัดวางรู, bushing หรือ bearing, support / pedestal geometryความสะดวกในการบํารุงรักษาและโครงสร้างคาน / บัลวาร์ค.

ขั้นตอนที่ 5: ยืนยันเกรดวัสดุ รูปแบบการผลิต การจัดทําการเลื่อน สภาพแวดล้อมการกัดกร่อน การเตรียมพื้นผิว ระบบเคลือบ และความต้องการการตรวจสอบ / การรับรอง

ขั้นตอนที่ 6: เสนอปริมาณ, ประเภทของภาชนะ, สถานที่ติดตั้ง, ความต้องการของสังคมจัดหมวดหมู่, ภาพวาดหรือภาพอ้างอิง, สถานที่จัดส่งและเวลาจัดส่งที่ต้องการ

โครงสร้าง

Single Rope-Contact Roller | Central Shaft / Pin Interface | Bore / Bush or Bearing Position | Retaining Components | Lubrication Provision as Specified | Support / Pedestal Interface | Marine Surface Protection

พื้นผิวม้วน, การเลือก & ข้อดีทางวิศวกรรม

• จุดหันของม้วนเดียว → ให้ตําแหน่งที่กําหนดไว้สําหรับการเปลี่ยนทิศทางการนําสายจอดโดยไม่ต้องบังคับเชือกผ่านขอบเหล็กที่คมคง

• ด้านผิวที่ติดต่อกับเชือกที่เรียบ → การแปรรูป / จบพื้นที่ที่ติดต่อมีความสําคัญในการจํากัดการขัดที่ท้องถิ่นและหลีกเลี่ยงความผิดปกติบนผิวที่อาจทําลายเชือก

• ซีรี่ย์อ้างอิง 7 ขนาด → ขนาดม้วน 150~450 มิลลิเมตร ทําให้การนําเชือกสามารถสอดคล้องกับกว้างเชือกและกณิตศาสตร์การติดตั้งที่แตกต่างกันแทนที่จะใช้ขนาดเดียวสําหรับการจัดทําทั้งหมด

• การคัดเลือกตามประเภทเชือก → สายใยสังเคราะห์, สายใยธรรมชาติ และเชือกสายเหล็ก

• การควบคุมการปรับเปลี่ยน → ขนาดม้วน, D1 / H, ขนาดเจาะ / รางกณิตศาสตร์การสนับสนุนและพื้นที่ติดตั้งที่ว่าง ควรตรวจสอบกับการจัดวางภาชนะที่มีอยู่ก่อนการผลิต.

• การควบคุมการก่อสร้างเฉพาะโครงการ → วัสดุ รายละเอียด bush / bearingการปะทะและการเคลือบ ควรปฏิบัติตามการออกแบบที่อนุมัติและรายละเอียดการซื้อกลาง แทนที่จะสรุปจากการกําหนด NS 2585 เท่านั้น.

คุณสมบัติตามสั่ง

• มาตรฐานอ้างอิง: NS 2585 → การนําทางทางเรือ / การอ้างอิงม้วนการบิดที่ใช้สําหรับการจัดวางสายใยบนเรือ

• การตั้งค่า: รอลเลอร์เดียว → รอลเลอร์ติดต่อเชือกหมุนที่เปิดเผย

• ขนาดม้วน: 150 / 200 / 250 / 300 / 350 / 400 / 450 มม → เลือกโดยข้อมูลเชือกและการจัดวางภาชนะ

• เชือกที่ใช้ได้: เชือกไฟเบอร์สังเคราะห์ / เชือกไฟเบอร์ธรรมชาติ / เชือกไฟเบอร์เหล็ก → กว้างขอบขั้นสูงสุดแตกต่างกันตามประเภทเชือกและการสร้างเชือกไฟเบอร์

• อ้างอิงเชือกสายเหล็ก: 6 × 24 และ 6 × 37 ที่ 1550 N / mm2 → การสร้างหรือเกรดอื่น ๆ ต้องการการยืนยันแยก

• น้ําหนักอ้างอิง: 24. 8 / 49. 3 / 92 / 127 / 168 / 252.5 / 310 kg → ไม่จํากัดภาระ

• SWL / Design Load: ต้องยืนยัน → แคตอลอล์ก NS 2585 ของสาธารณะใช้คําศัพท์ภาระที่ไม่สอดคล้อง ดังนั้นการนิยามภาระของโครงการต้องถูกตรวจสอบก่อนการนําเสนอราคาหรือปล่อยใบข้อมูล

• วัสดุ: รายละเอียดของโครงการ → เหล็กเหล็กเหล็กเหล็ก / เหล็กก้อนเหล็ก เหล็กคาร์บอนหรือเหล็กไร้ขัดเหล็กเท่านั้นเมื่อยืนยันโดยการออกแบบที่อนุมัติและรายละเอียดการซื้อ

• การปกป้องพื้นผิว: รายละเอียดของโครงการ → การเคลือบเรือ, การกราง, การกระจาย, การทําปลายกระจายหรือระบบอื่นที่กําหนด

• ความต้องการการรับรอง: มีให้ตามความต้องการของโครงการ → ความสามารถติดตามวัสดุ การตรวจสอบผู้ผลิต และการเข้าร่วมของสังคมจัดหมวด มีขึ้นอยู่กับขอบเขตของคําสั่ง

วิธี การ

Mooring Line Approaches the Guide Position → Line Contacts the Rotating Roller → Roller Changes the Rope Lead Direction While Reducing Sliding Contact → Resulting Force Transfers Through the Shaft / Support Interface → Supporting Ship Structure Carries the Applied Load

การใช้งาน

สถานีจอดเรือ โครงการการประกอบไฟล์ลีด ตําแหน่งการบิด / นําสาย การจัดวางแนวทางสายพาน

การรับรองและข้อดี

พื้นที่การตรวจสอบและการรับรองควรได้รับการยืนยันก่อนการนําเสนอการตรวจสอบหมุนเวียนและการเข้าร่วมสังคมจัดหมวด สามารถจัดตามความต้องการของโครงการ, แผนการตรวจสอบที่ได้รับอนุมัติ และขอบเขตของคําสั่ง

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

การวาด & ภาพถ่าย

FAQ

Q1: วิธีการเลือกขนาดม้วน NS 2585 ที่ถูกต้อง

A1: เลือกขนาดม้วนจากภาชนะการวาดพร้อมกับประเภทและกว้างของเชือก, ทิศทางเชือกนําเชือก, การจัดวาง shaft / การสนับสนุนและพื้นที่ติดตั้งที่ว่าง. สําหรับงานเปลี่ยน,วัดม้วนที่มีอยู่, ช่องเจาะ / หม้อและอัตราการสนับสนุน อินเตอร์เฟซ แทนที่จะเลือกจากเส้นผ่าตัดของม้วนเพียงลําพัง

Q2: กว้างเชือกที่เหมาะสมสามารถใช้เป็น SWL fairlead หรือภาระหักได้หรือไม่?

A2: เปล่า ค่ากว้างเชือกเป็นตัวอ้างอิงการคัดเลือก แคตตาล็อกสาธารณะ NS 2585 ใช้สัญลักษณ์และค่าภาระที่แตกต่างกันความอ้วนในการหักหรือความอ้วนการออกแบบต้องยืนยันจากมาตรฐานที่ควบคุม, การออกแบบโครงการที่ได้รับการอนุมัติหรือรายละเอียดภาระของผู้ซื้อ

Q3: ข้อมูลอะไรที่ต้องการ ก่อนการนําเสนอราคาหรือการผลิตเครื่องสํารอง?

A3: เสนอขนาด NS 2585 ประเภทเชือกและกว้าง ฐานภาระโครงการที่ต้องการ ขนาด roller และ shaft / bore การจัดตั้งรองรับหรือฐาน, วัสดุ, การเคลือบต้องการใบรับรอง / การตรวจสอบ, จํานวน, แผนการติดตั้งของเรือหรือรูปภาพ, จุดหมายและเวลาในการจัดส่งที่ต้องการจํานวน, ภาพวาดการติดตั้งหรือภาพอ้างอิง, สถานที่จัดส่ง, และเวลาในการจัดส่งที่ต้องการ
