GB 10106 เสาไม้กางเขน Bitt กากบาทเดี่ยวพร้อมอุปกรณ์จอดเรือฐานจาน
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C, ฯลฯ. |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | GB 10106-88 และ JIS F2804-76 | เส้นผ่านศูนย์กลางที่กำหนด: | 150 ถึง 350 มม. |
|---|---|---|---|
| Gõ phím: | ประเภท A และประเภท B | วัสดุ: | Mild Steel; อย่างน้อย; Stainless Steel สแตนเลส |
| น้ำหนัก: | 31 ถึง 204 กก. | การรักษาพื้นผิว: | พ่นทรายเป็น S2.5 + อีพ็อกซี่ช็อปไพรเมอร์หนึ่งชั้น, สแตนเลสขัดเงา, ปรับแต่งพื้นผิวได้ |
| ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, ฯลฯ | ||
รายละเอียดสินค้า

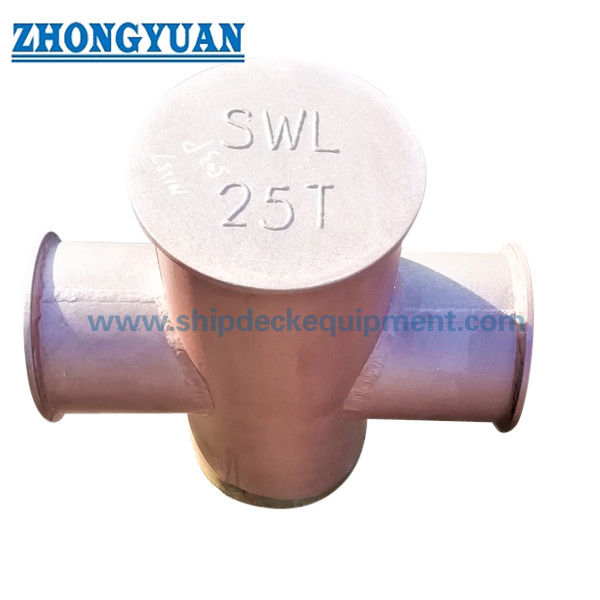

GB10106 เสาไม้กางเขน Bitt กากบาทเดี่ยวพร้อมอุปกรณ์จอดเรือฐานจาน
คำอธิบาย:
GB 10106-88 เรือข้ามบิตโดยใช้มาตรฐาน JIS F2804-76 สำหรับการอ้างอิงมีสองประเภท: ประเภท A และประเภท B Type A เรือข้าม bitts เชื่อมโดยตรงบนดาดฟ้าในขณะที่ประเภท B ถูกเชื่อมเข้ากับซับดาดฟ้า
ข้อกำหนดทางเทคนิคหลัก:
1. มาตรฐานทางเทคนิค: GB 10106-88 & JIS F2804-76
2. เส้นผ่านศูนย์กลางที่กำหนด: 150 ถึง 350 มม.
3. ประเภท: Type A & Type B
4. วัสดุ: เหล็กอ่อน;สแตนเลส ;
5. น้ำหนัก: 31 ถึง 204 กก.
6. การรักษาพื้นผิว: พ่นทรายเป็น S2.5 + รองพื้นอีพ็อกซี่ร้านหนึ่งชั้น, กระจกหรือผ้าซาตินขัดเงา, ขัดเงา, สังกะสี, มีการรักษาพื้นผิวที่กำหนดเอง
7. ใบรับรองการจำแนกประเภท: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ
พารามิเตอร์ทางเทคนิคหลัก:
|
ระบุ |
แม็กซ์ ทำลาย โหลดของ ใช้ได้ ลวด KN (tf) |
ลวดเหล็ก |
สังเคราะห์ เชือกไฟเบอร์ |
กัญชา เชือก
|
ชม | บี | ชม. | ดี | D1 | D2 | D3 | d |
น้ำหนักของ ประเภท A & B (กก.) |
|
| 150 | 117(12) | 13 | 30 | 44 | 480 | 460 | 280 | 168 | 114 | 206 | 158 | 240 | อา | 31 |
| บี | 33 | |||||||||||||
| 200 | 225(26) | 19.5 | 45 | 64 | 560 | 520 | 320 | 219 | 168 | 260 | 210 | 280 | อา | 62 |
| บี | 66 | |||||||||||||
| 250 | 382(39) | 26 | 56 | 80 | 640 | 610 | 360 | 273 | 219 | 310 | 260 | 340 | อา | 98 |
| บี | 105 | |||||||||||||
| 300 | 549(56) | 30 | 70 | 104 | 680 | 660 | 380 | 325 | 273 | 360 | 310 | 400 | อา | 143 |
| บี | 153 | |||||||||||||
| 350 | 686(70) | 34.5 | 77 | 120 | 720 | 720 | 420 | 351 | 273 | 400 | 314 | 440 | อา | 192 |
| บี | 204 | |||||||||||||
ภาพวาดของGB 10106 จัดส่งเสาไม้กางเขนแบบ Single Cross Bitt พร้อมอุปกรณ์จอดเรือฐานจาน
