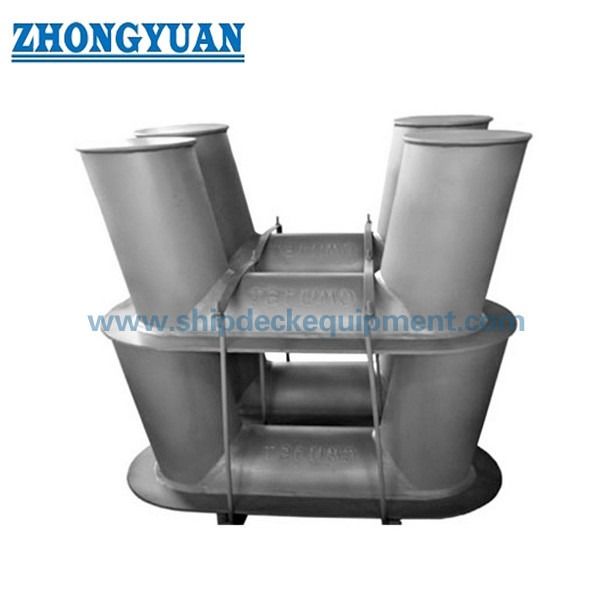

เสากันโคลงแบบเอียงสองหัว ขนาด 50–100 มม. | CB/T 169-2011 แบบ A ฐานเดี่ยว
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | ซีบี/ที 169-2011 | เส้นผ่านศูนย์กลางที่กำหนด: | 80 ถึง 100 มม |
|---|---|---|---|
| วัสดุ: | เหล็กอ่อน; สแตนเลสที่มีอยู่ | น้ำหนัก: | 6.4 ถึง 23.4 กก |
| การรักษาพื้นผิว: | การเป่าทรายเป็น S2.5 + ชั้นหนึ่งของ epoxy shop primer, สแตนเลสเลสเลส, การรักษาพื้นผิวที่กําหนดเอง | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ฯลฯ |
| เน้น: | พล็อตเบส โบลาร์ด,GB 556 โบลาร์ด,อุปกรณ์ติดเรือฐานแผ่น |
||
รายละเอียดสินค้า
โบลลาร์ดลอย 50-100 มิลลิเมตร
ภาพรวมสินค้า
CB/T 169-2011 โบลาร์ดชนิดชันแบบผสมผสานประเภท A ได้ถูกออกแบบมาสําหรับการใช้งานสําหรับเรือลําเลิศ
โครงสร้างสตางค์สองเสาที่ชันได้ดีขึ้น ผลงานการถือเชือกและป้องกันเชือกที่จะสลิดระหว่างการเคลื่อนไหวของเรือ
มันเหมาะสําหรับเรือทํางาน, เรือลําเลียงและเรือขนาดเล็กที่ต้องการการติดต่อที่คอมพัคต์และน่าเชื่อถือ
รายละเอียดเร็ว
มาตรฐาน: CB/T 169-2011 → เปลี่ยน GB556
การใช้งาน: การจอดเรือในประเทศและเรือขนาดเล็ก → การแก้ไขที่คอมแพคและมีประสิทธิภาพ
ประเภท: ประเภท A (แผ่นฐานเดียว) → โครงสร้างคอมแพคต์
ความกว้างนาม: 50~100 มม → ความเหมาะสมกับเชือก
SWL: 8.5-14.5 kN → ระยะภาระเบา
วัสดุ: สแตนเลสโครงสร้างคาร์บอน / สแตนเลส → ความแข็งแรงและความทนทานต่อการกัดกร่อน
โครงสร้าง: หมุนบิตสอง → การถือเชือกกันคลื่น
พื้นผิว: Sa2.5 + ผิวเคลือบ epoxy → การป้องกันทางทะเล
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
ปริมาตรเทคนิคหลัก (CB/T 169-2011 ประเภท A)
| วันชื่อ | SWL kN | 6x24 | 6x37 | วงเวียนเชือกธรรมชาติ | ไดอาสังเคราะห์ | D | D1 | H | L1 | L2 | t | ฐาน L | B | h | t1 | k |
น้ําหนัก กก |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
วิศวกรรมการออกแบบ Logic
เส้นทางการโอนภาระ: สาย → โบลาร์ดโพสต์ → พล็อตเบส → ดัก
ค้อนของ ธ อร์ ที่ หันลง เพิ่มความกระชับกระชับและลดการคลื่นของเชือก
โครงสร้างถูกปรับปรุงให้เหมาะกับจุดจอดที่ใช้งานเบา
เหตุ ใด ต้อง มี การ ออกแบบ บอลลาร์ด ที่ หัก?
ป้องกันการลื่นของเชือก → การติดเรือที่ปลอดภัย
ปรับปรุงการจับ → การควบคุมเชือกที่มั่นคง
ลดการปล่อยโดยอุบัติเหตุ → การทํางานที่น่าเชื่อถือ
โครงสร้าง
หมุนโคลน ผนังบน ผนังฐาน ผนังริบ โครงสร้างผ่า
คุณสมบัติตามสั่ง
หมากที่ชัน → ผลงานกันคลื่น
ฐานที่คอมพัค → ประหยัดพื้นที่
หลังเรียบ → ป้องกันเชือก
การผลิตด้วยการผสม → ความแข็งแรงที่น่าเชื่อถือ
คู่มือการเลือก
ขั้นตอนที่ 1 เลือก A50 / A75 / A100
ขั้นตอนที่ 2 ยืนยันขนาดเชือก จากตาราง
ขั้นตอนที่ 3 ยืนยันการติดตั้ง
ขั้นตอนที่ 4 ยืนยันการเคลือบและการรับรอง
คุณไม่แน่ใจเกี่ยวกับการคัดเลือก ติดต่อเรา
คู่มือสอบสวน
เอกสารประกอบการ
วิธี การ
เชือกห่อรอบเสาที่หัน → การขัดขัดเพิ่มขึ้น → การโอนภาระไปยังคาน → การวางเรือที่มั่นคง
การใช้งาน
เรือทํางาน เรือขนาดเล็ก เรือท่าเรือ เรือบริการท่าเรือ
การรับรองและข้อดี
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
การวาด & ภาพถ่าย

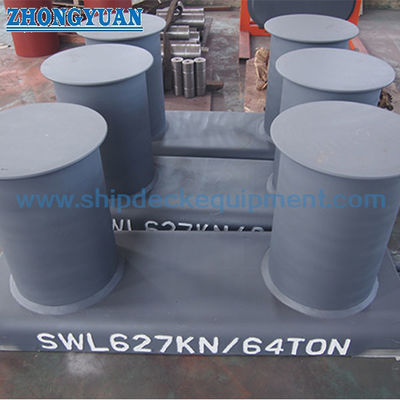

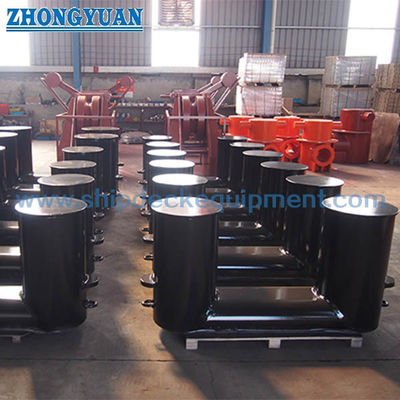

รูปแบบการจัดทําทั่วไปและรูปภาพสินค้า
การสั่งซื้อ
กําหนด: ประเภท A ขนาด วัสดุ การเคลือบ การรับรอง
FAQ
Q1: โบลาร์ดประเภท A คืออะไร
A: รุ่นเบาใน CB / T 169 ด้วยโครงสร้างคอมแพคต์
Q2: ทําไมถึงชื่นชอบ?
A: ป้องกันเชือกลื่น
Q3: วิธีการเลือก
A: ขึ้นอยู่กับขนาดเชือกและ SWL
