GB / T 554-2008 ประเภท A เรือ Wide Base Double Bitts Mooring Bollards อุปกรณ์จอดเรือ
รายละเอียดสินค้า:
สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | Zhongyuan |
ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: | 1 |
---|---|
ราคา: | As per quotation |
รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
เวลาการส่งมอบ: | ตามข้อเสนอ |
เงื่อนไขการชำระเงิน: | TT, แอล/C, ฯลฯ. |
สามารถในการผลิต: | สนองความต้องการของลูกค้า |
ข้อมูลรายละเอียด |
|||
มาตรฐานทางเทคนิค: | GB554-2008 | วัสดุ: | C-Mn Steel, Stainless Steel ยังสามารถจัดหาเหล็กพิเศษสำหรับเรือตัดน้ำแข็ง |
---|---|---|---|
เส้นผ่านศูนย์กลางที่กำหนด: | 100 ถึง 800 มม. | น้ำหนัก: | 19 ถึง 3071 กก. |
การรักษาพื้นผิว: | พ่นทรายเป็น S2.5 + อีพ็อกซี่ช็อปไพรเมอร์หนึ่งชั้น เคลือบสังกะสี ขัดเงา ปรับแต่งพื้นผิวได้ | ช่วง SWL: | ช่วง SWL: 29KN-981KN |
ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ | ||
แสงสูง: | GB / T 554-2008 เสาสำหรับจอดเรือ,เสาจอดเรือประเภท A,GB / T 554-2008 เสาจอดเรือทางทะเล |
รายละเอียดสินค้า

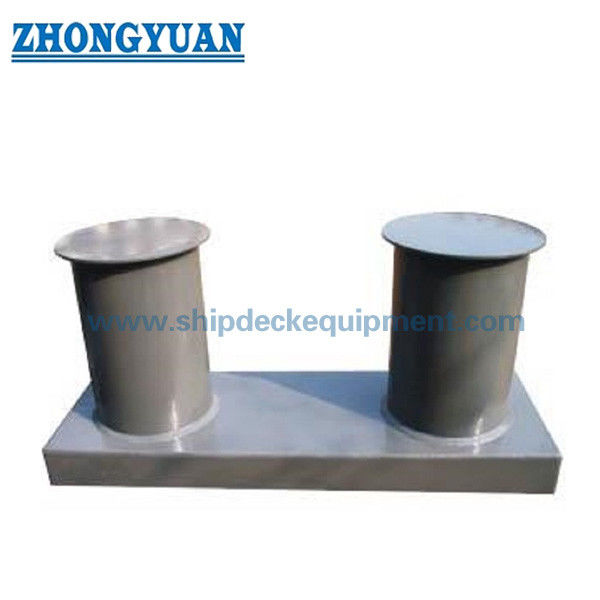

GB / T 554-2008 ประเภท A Ship Wide Base Double Bitts Mooring Bollards อุปกรณ์จอดเรือ
คำอธิบาย:
GB/T 554-2008 ประเภท A โคมไฟสนามเป็นโคมไฟสนามแบบ double bitts ธรรมดาที่มีฐานเรายังจัดหาโคมไฟสนามแบบมาตรฐาน GB/T 554-96 แบบอื่นๆ: ใส่ประเภท B, โคมไฟสนามแบบเรียบง่ายประเภท C, โคมไฟสนามแบบกากบาทเดี่ยวประเภท D, โคมไฟสนามแบบกากบาทแบบคู่ประเภท Eมีโคมไฟสนามประเภทอื่นๆ เช่น โคมไฟสนาม GB/T10106-88, โคมไฟสนาม DIN82607-1995, โคมไฟสนาม CVI, โคมไฟสนามท่าเรือ เป็นต้น
ข้อกำหนดทางเทคนิคหลัก:
- มาตรฐานทางเทคนิค: GB554-2008;
- วัสดุ: C-Mn Steel, Stainless Steel ยังสามารถจัดหาเหล็กพิเศษสำหรับเรือตัดน้ำแข็ง
- เส้นผ่านศูนย์กลางที่กำหนด: 100 ถึง 800 มม.;
- น้ำหนัก: 19 ถึง 3071 กก.
- การรักษาพื้นผิว: พ่นทรายเป็น S2.5 + รองพื้นอีพ็อกซี่ช็อปหนึ่งชั้น, กระจกหรือซาตินขัดเงา, ขัดเงา, สังกะสี, ปรับแต่งพื้นผิวได้
- ช่วง SWL: 29KN-981KN
- ใบรับรองการจำแนกประเภท:CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ
พารามิเตอร์ทางเทคนิคหลัก:
ระบุ Dia |
SWL กิโลนิวตัน |
ขนาดเสาเข็ม | ||||||||||||||||
ดี | D1 | ชั่วโมง1 | ชั่วโมง2 | ชม | H1 |
t ≥ |
t1 ≥ |
t2 | ||||||||||
100 | 29 | 114 | 145 | 40 | 6 | 196 | 150 | 10 | 6 | 7 | ||||||||
125 | 39 | 140 | 180 | 50 | 246 | 190 | 8 | |||||||||||
160 | 49 | 168 | 210 | 60 | 8 | 316 | 250 | 9 | ||||||||||
200 | 78 | 219 | 270 | 70 | 378 | 300 | 8 | |||||||||||
250 | 118 | 273 | 335 | 80 | 470 | 380 | 11 | 10 | ||||||||||
315 | 196 | 325 | 390 | 105 | 10 | 597 | 480 | 15 | 12 | |||||||||
355 | 255 | 351 | 420 | 120 | 663 | 530 | 17 | 13 | ล.2 | |||||||||
400 | 314 | 402 | 480 | 135 | 749 | 600 | 18 | 14 | ||||||||||
450 | 382 | 450 | 545 | 145 | 841 | 680 | 19 | 16 | ||||||||||
500 | 451 | 508 | 610 | 160 | 12 | 928 | 750 | 20 | 18 | |||||||||
560 | 549 | 560 | 670 | 175 | 1025 | 830 | 22 | 20 | ||||||||||
630 | 686 | 610 | 730 | 190 | 1152 | 940 | 24 | 22 | ||||||||||
710 | 804 | 712 | 840 | 220 | 14 | ล. 291 | 1050 | 25 | 24 | |||||||||
800 | 981 | 813 | 940 | 255 | 1480 | 1200 | 26 | 25 | ||||||||||
ระบุ Dia | ชั้นใต้ดิน |
น้ำหนัก กิโลกรัม |
||||||||||||||||
อา | บี |
ชม. ≥ |
l | หลี่ | R |
t3 ≥ |
สารทำให้แข็ง | k | ||||||||||
100 | 250 | 165 | 50 | 70 | 415 | 15 | 6 | 6×40 | 4 | 19 | ||||||||
125 | 315 | 195 | 60 | 100 | 540 | 6×50 | 29 | |||||||||||
160 | 400 | 225 | 70 | 145 | 670 | 20 | 6×60 | 45 | ||||||||||
200 | 500 | 290 | 85 | 160 | 860 | 25 | 8 | 8×70 | 6 | 80 | ||||||||
250 | 630 | 360 | 100 | 215 | 1 065 | 30 | 10 | 10×80 | 8 | 1 41 | ||||||||
3 15 | 800 | 43 0 | 125 | 325 | 1300 | 35 | 12 | 12× 105 | 10 | 264 | ||||||||
355 | 890 | 80 | 145 | 360 | 175 | 40 | 13 | 13×ล20 | 358 | |||||||||
400 | 1 000 | 550 | 160 | 400 | 1 630 | 45 | 14 | 14 ×135 | 499 | |||||||||
450 | 1 130 | 620 | 170 | 450 | 1 840 | 50 | 16 | 16×145 | 12 | 680 | ||||||||
500 | 1 250 | 690 | 190 | 500 | 2 040 | 55 | 1.8 | 18×ล60 | 911 | |||||||||
560 | ล 380 | 750 | 210 | 560 | 2 240 | 60 | 20 | 20×ล75 | 14 | 1 208 | ||||||||
630 | 1 570 | 820 | 225 | 680 | 2 510 | 70 | 22 | 22×190 | 1 601 | |||||||||
710 | 1 750 | 960 | 260 | 710 | 2 840 | 80 | 24 | 24×220 | 16 | 2 252 | ||||||||
800 | 2 000 | 1 100 | 295 | 810 | 3 240 | 25 | 25 × 255 | 3 071 | ||||||||||
อ้างอิง:มวลคำนวณตามความสูงฐานเท่ากับ h. |
ภาพวาดของ GB / T 554-2008 ประเภท A เรือ Wide Base Double Bitts Mooring Bollards Ship Mooring Equipment
