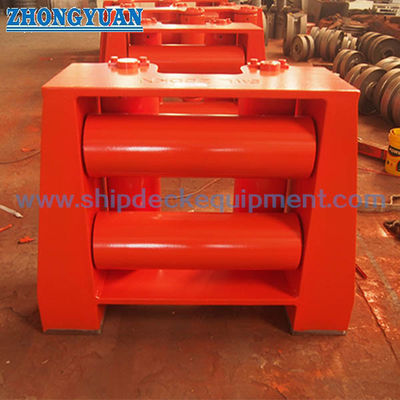

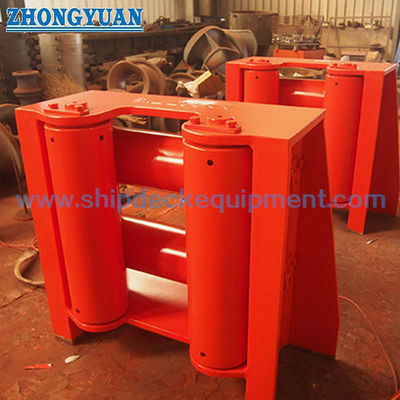

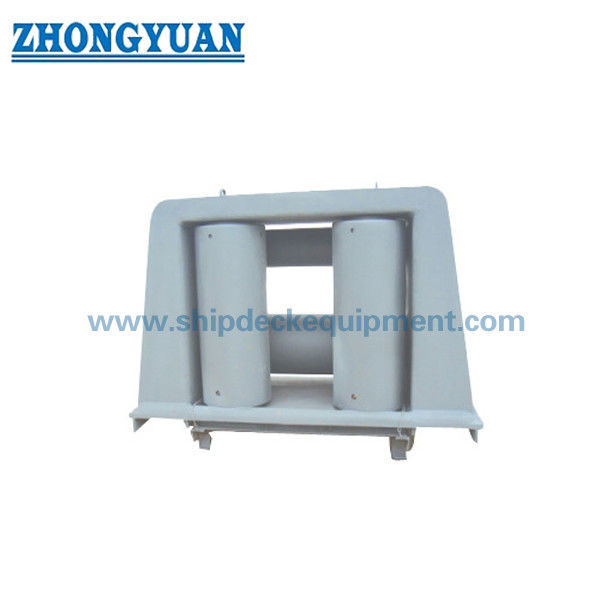

4-ลูกกลิ้งสากลสำหรับเรือผูก | JIS F 2026-1980 ประเภท A
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐาน: | JIS เอฟ 2026-1980 | พิมพ์: | พิมพ์ A |
|---|---|---|---|
| เส้นผ่าศูนย์กลางลูกกลิ้ง: | 140~315มม | น้ำหนัก: | 187~1232กก |
| วัสดุ: | เหล็ก C-Mn, เหล็กเหนียว, สแตนเลส | การรักษาพื้นผิว: | การพ่นทรายไปยัง S2.5 + ชั้นหนึ่งของไพรเมอร์ร้านอีพอกซีร้านค้าชุบสังกะสีขัดผิวการรักษาพื้นผิวที่กำหนด |
| ใบรับรองการจำแนกประเภท: | CCS, NK, BV, เอบีเอส, DNV, LR, KR, กรมสรรพากร, อาร์เอส, RINA | ||
| เน้น: | JIS F 2026-80 แฟร์ลีดลูกกลิ้งสี่ตัว,แฟร์ลีดลูกกลิ้งสี่ตัว,ลูกกลิ้งกว้านประเภท A |
||
รายละเอียดสินค้า
4-ลูกกลิ้งสากลสำหรับเรือผูก | JIS F 2026-1980 ประเภท A
ภาพรวมผลิตภัณฑ์
Fairlead ประเภท A ตามมาตรฐาน JIS F 2026-1980 เป็นแบบลูกกลิ้งแนวนอนสี่ลูก ใช้เป็นแนวเชือกในการผูกเรือ การจัดเรียงแบบสี่ลูกกลิ้งนี้รวมลูกกลิ้งแนวตั้งและแนวนอนรอบช่องเปิดเชือก เพื่อให้สายผูกสามารถเปลี่ยนทิศทางการนำได้โดยไม่ต้องเสียดสีกับขอบดาดฟ้าที่ยึดตายตัว ผลิตภัณฑ์นี้มักจะถูกเลือกพร้อมกับการจัดเรียงการผูกเรือของเรือ เส้นผ่านศูนย์กลางลวดสลิงที่ใช้ได้ ตำแหน่งการติดตั้ง และโครงสร้างดาดฟ้าที่รองรับ
ภายใต้มาตรฐาน JIS F 2026-1980 ประเภท A คือรูปแบบสี่ลูกกลิ้ง มาตรฐานเดียวกันนี้ยังรวมถึงการจัดเรียงแบบ BR และ BL ที่มีลูกกลิ้งแตกต่างกัน สำหรับประเภท A ขนาดระบุ 140 ถึง 315 จะเกี่ยวข้องกับเส้นผ่านศูนย์กลางลวดสลิงที่ใช้ได้ตั้งแต่ 18 ถึง 42.5 มม. มาตรฐานยังระบุรายการวัสดุ คุณภาพที่มองเห็นได้ และการทำงานของลูกกลิ้งที่ราบรื่น พิกัดโหลด การเสริมแรงดาดฟ้า ระบบเคลือบ และขอบเขตการรับรองควรได้รับการยืนยันแยกต่างหากตามข้อกำหนดโครงการและแบบเรือที่ได้รับการอนุมัติ
ข้อมูลจำเพาะโดยย่อ
• ประเภทผลิตภัณฑ์: 4-ลูกกลิ้งสากล / fairlead พร้อมลูกกลิ้งแนวนอน → ใช้สำหรับนำสายผูกผ่านการเปลี่ยนแปลงทิศทางการนำทั้งแนวนอนและแนวตั้ง
• มาตรฐานและประเภท: JIS F 2026-1980 ประเภท A → การจัดเรียงแบบสี่ลูกกลิ้งตามมาตรฐานญี่ปุ่น
• ขนาดระบุ: 140 / 160 / 180 / 200 / 250 / 315 → ใช้การระบุมาตรฐานสำหรับการเลือก ห้ามอธิบายช่วงนี้ว่าเป็นเส้นผ่านศูนย์กลางลูกกลิ้ง
• เส้นผ่านศูนย์กลางลวดสลิงที่ใช้ได้: 18 ถึง 42.5 มม. → ช่วงอ้างอิงสำหรับการเลือกขนาดเบื้องต้น ความเข้ากันได้ของเชือกขั้นสุดท้ายควรเป็นไปตามแผนการผูกเรือของเรือ
• การจัดเรียงลูกกลิ้ง: ลูกกลิ้งแนวตั้ง 2 ลูก + ลูกกลิ้งแนวนอน 2 ลูก → ให้การนำเชือกสัมผัสสี่ด้านรอบช่องเปิด
• มวลคำนวณอ้างอิง: 187 ถึง 1232 กก. → มวลอ้างอิงสำหรับประเภท A มวลที่ผลิตและขนส่งขั้นสุดท้ายควรได้รับการยืนยันจากแบบการผลิตที่ได้รับการอนุมัติ
• พื้นฐานวัสดุมาตรฐาน: โครงเหล็กโครงสร้าง ลูกกลิ้งเหล็ก / ท่อเหล็ก / เหล็กหล่อ สลักลูกกลิ้งเหล็กคาร์บอน และบุชทองเหลือง → เกรด JIS เดิมและเกรดที่ทันสมัยเทียบเท่าใดๆ ควรได้รับการยืนยันสำหรับโครงการ
• พื้นฐานการตรวจสอบ: สภาพที่มองเห็นได้และการหมุนลูกกลิ้งด้วยมือที่ราบรื่น → ทั้งสองเป็นการตรวจสอบคุณภาพที่ชัดเจนใน JIS F 2026-1980
พารามิเตอร์ทางเทคนิคหลัก
ข้อมูลการเลือกหน้าเว็บหลักสำหรับ JIS F 2026-1980 ประเภท A ขนาดเป็นมิลลิเมตร เว้นแต่จะระบุไว้เป็นอย่างอื่น ขนาดระบุคือการระบุผลิตภัณฑ์มาตรฐาน ไม่ควรถือว่าเป็นเส้นผ่านศูนย์กลางลูกกลิ้ง
| ระบุ ขนาด |
B1 | D1 | H | L | L1 | ลวดสลิง เส้นผ่านศูนย์กลาง |
ช่องเปิด (L × W) |
มวลอ้างอิง กก. |
| 140 | 355 | 140 | 480 | 515 | 805 | 18 | 148 × 195 | 187 |
| 160 | 405 | 160 | 515 | 570 | 890 | 22.4 | 150 × 200 | 277 |
| 180 | 455 | 180 | 560 | 620 | 960 | 25 | 150 × 199 | 387 |
| 200 | 505 | 200 | 590 | 675 | 1049 | 28 | 152 × 204 | 510 |
| 250 | 610 | 250 | 715 | 825 | 1303 | 35.5 | 199 × 253 | 900 |
| 315 | 715 | 300 | 870 | 980 | 1562 | 42.5 | 253 × 302 | 1232 |
คู่มือการเลือกและสอบถาม
ขั้นตอนที่ 1: ยืนยัน JIS F 2026-1980 ประเภท A และขนาดที่ต้องการจากแบบการผูกเรือหรือแบบเปลี่ยน
ขั้นตอนที่ 2: ยืนยันประเภทและเส้นผ่านศูนย์กลางเชือกที่ใช้ได้ สำหรับช่วงประเภท A มาตรฐาน เส้นผ่านศูนย์กลางลวดสลิงอ้างอิงคือ 18 ถึง 42.5 มม. ควรตรวจสอบโครงสร้างเชือกและเรขาคณิตการนำจริงด้วย
ขั้นตอนที่ 3: ยืนยันฐานโหลดโครงการแยกต่างหาก ระบุ SWL ที่ต้องการหรือโหลดการออกแบบ MBL เชือกที่เกี่ยวข้อง ทิศทางโหลด พื้นฐานปัจจัยความปลอดภัย และข้อคิดเห็นของสมาคมจัดชั้นใดๆ อย่าถือว่า MBL เชือกหรือขนาดเชือกอ้างอิงเป็น SWL ของ fairlead
ขั้นตอนที่ 4: ยืนยันเรขาคณิตการติดตั้ง ส่วนต่อประสานฐาน / การเชื่อม ความหนาของดาดฟ้า การเสริมแรงเฉพาะที่ ระยะห่างสำหรับการหมุนลูกกลิ้งและการเข้าถึงการบำรุงรักษา โครงสร้างรองรับขั้นสุดท้ายยังคงเป็นส่วนหนึ่งของการออกแบบโครงสร้างเรือ
ขั้นตอนที่ 5: ยืนยันรายการวัสดุ เกรด JIS เดิมที่ยอมรับได้เทียบเท่าสมัยใหม่ ข้อกำหนดสลักลูกกลิ้งและบุช ระบบหล่อลื่น การเตรียมพื้นผิว และระบบเคลือบ
ขั้นตอนที่ 6: ระบุปริมาณ ประเภทเรือ ตำแหน่งติดตั้ง ข้อกำหนดสมาคมจัดชั้น ขอบเขตการตรวจสอบ แบบที่ได้รับการอนุมัติ หรือรูปถ่ายอ้างอิง ปลายทางการจัดส่ง และเวลาจัดส่งที่ต้องการ
โครงสร้าง
โครงเหล็กเชื่อม | ลูกกลิ้งแนวตั้งสองลูก | ลูกกลิ้งแนวนอนสองลูก | สลักลูกกลิ้ง | บุชทองเหลือง | จุดหล่อลื่นจาระบี | ช่องเปิดเชือก | ส่วนต่อประสานการติดตั้งดาดฟ้า
ข้อดีด้านการออกแบบ / วิศวกรรม / คุณภาพ
• การนำลูกกลิ้งสี่ด้าน → ลูกกลิ้งแนวตั้งและแนวนอนนำสายผ่านช่องเปิดและลดการเสียดสีโดยตรงกับขอบเหล็กที่ยึดตายตัว
• ชุดขนาดมาตรฐาน → หกขนาดระบุช่วยให้ fairlead สามารถจับคู่กับแบบเรือและการจัดเรียงลวดสลิงที่ใช้ได้
• การจัดเรียงสลักและบุชที่กำหนด → รายการวัสดุ JIS ระบุสลักลูกกลิ้งเหล็กคาร์บอนและบุชทองเหลือง รองรับส่วนต่อประสานการหมุนที่บำรุงรักษาได้
• การทำงานของลูกกลิ้งที่ราบรื่นเป็นข้อกำหนดด้านคุณภาพ → มาตรฐานกำหนดให้ชิ้นส่วนที่หมุนต้องทำงานได้อย่างราบรื่นระหว่างการตรวจสอบด้วยมือ
• คุณภาพที่มองเห็นได้ที่ควบคุมได้ → fairlead ที่เสร็จสมบูรณ์ควรปราศจากรอยร้าวและข้อบกพร่องอื่นๆ ที่เป็นอันตรายต่อการใช้งาน พร้อมการตกแต่งที่น่าพอใจ
• วิศวกรรมการติดตั้งยังคงเฉพาะเจาะจงกับเรือ → การนำเชือก การเสริมแรงดาดฟ้า รายละเอียดการเชื่อม และการถ่ายโอนโหลดควรได้รับการตรวจสอบกับอู่ต่อเรือหรือสถาปนิกเรือ แทนที่จะอนุมานจากขนาดระบุเพียงอย่างเดียว
คุณลักษณะที่กำหนดเอง
• มาตรฐาน: JIS F 2026-1980 → มาตรฐานญี่ปุ่นสำหรับ fairlead พร้อมลูกกลิ้งแนวนอน
• ประเภท: ประเภท A → การจัดเรียงแบบสี่ลูกกลิ้ง; ประเภท BR และ BL เป็นการจัดเรียงที่แยกจากกันภายใต้มาตรฐานเดียวกัน
• ขนาดระบุ: 140 / 160 / 180 / 200 / 250 / 315 → การระบุมาตรฐานที่ใช้สำหรับการเลือกผลิตภัณฑ์
• ลวดสลิงที่ใช้ได้: 18 / 22.4 / 25 / 28 / 35.5 / 42.5 มม. → ค่าอ้างอิงที่เกี่ยวข้องกับขนาดระบุหกขนาด
• มวลคำนวณอ้างอิง: 187 / 277 / 387 / 510 / 900 / 1232 กก. → อ้างอิงเท่านั้น มวลที่ผลิตขั้นสุดท้ายควรได้รับการยืนยันจากแบบที่ได้รับการอนุมัติ
• พื้นฐานวัสดุมาตรฐาน: รายการวัสดุ JIS เดิม → โครง ลูกกลิ้ง สลัก และบุช ใช้กลุ่มวัสดุที่ระบุแตกต่างกัน เกรดสมัยใหม่ที่เทียบเท่ากันต้องได้รับการยืนยัน
• การจัดเรียงบุช / การหล่อลื่น: บุชทองเหลืองพร้อมอุปกรณ์หล่อลื่นจาระบี → รักษาการเข้าถึงสำหรับการตรวจสอบและการหล่อลื่น
• SWL / โหลดการออกแบบ: ต้องยืนยัน → ไม่ควรอนุมาน SWL ของผลิตภัณฑ์จากเส้นผ่านศูนย์กลางเชือกที่ใช้ได้หรือขนาดระบุ
• การป้องกันพื้นผิว: ตามข้อกำหนดโครงการ → การพ่นทราย การเคลือบทางทะเล การชุบสังกะสี หรือระบบอื่นๆ เป็นตัวเลือกการจัดหาเฉพาะโครงการ ไม่ใช่ข้อกำหนด JIS อัตโนมัติ
• การรับรอง: ตามข้อกำหนดโครงการ → การมีส่วนร่วมของชั้น การตรวจสอบย้อนกลับของวัสดุ และขอบเขตการเข้าร่วมเป็นไปตามใบสั่งซื้อและขั้นตอนการอนุมัติ
วิธีการทำงาน
สายผูกเข้าหา Fairlead → สายสัมผัสลูกกลิ้งแนวตั้ง / แนวนอนที่เกี่ยวข้อง → ลูกกลิ้งหมุนเพื่อลดการเสียดสี → ทิศทางสายเปลี่ยนผ่านช่องเปิด → โหลดที่เกิดขึ้นถ่ายโอนผ่านโครง Fairlead ไปยังโครงสร้างดาดฟ้าที่รองรับ
การใช้งาน
สถานีผูกเรือ | ตำแหน่งนำเชือกหัว / ท้ายเรือ | การนำเชือกขอบดาดฟ้า | การเดินเชือกจากกว้านไปยัง Fairlead | โครงการสร้างใหม่ | การเปลี่ยน Fairlead JIS F 2026 ประเภท A ที่มีอยู่ | การนำเชือกสำหรับลากจูงตามที่โครงการกำหนด
การรับรองและข้อดี
ขอบเขตการตรวจสอบและการรับรองควรได้รับการยืนยันก่อนการเสนอราคา สามารถจัดเตรียมใบรับรองวัสดุ บันทึกการตรวจสอบของผู้ผลิต การตรวจสอบมิติ การตรวจสอบการทำงานของลูกกลิ้ง และการเข้าร่วมของสมาคมจัดชั้นได้ตามข้อกำหนดโครงการและขอบเขตการสั่งซื้อ
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต
แบบและรูปถ่าย
คำถามที่พบบ่อย
คำถามที่ 1: ประเภท A หมายถึงอะไรใน JIS F 2026-1980?
คำตอบที่ 1: ประเภท A คือการจัดเรียงแบบสี่ลูกกลิ้งภายใต้ JIS F 2026-1980 มาตรฐานยังรวมถึงการจัดเรียงแบบ BR และ BL ด้วย ดังนั้นควรนำประเภทที่ถูกต้องจากแบบเรือ แทนที่จะเลือกตามจำนวนลูกกลิ้งเพียงอย่างเดียว
คำถามที่ 2: ช่วง 140-315 หมายถึงเส้นผ่านศูนย์กลางลูกกลิ้งหรือไม่?
คำตอบที่ 2: ไม่ใช่ เป็นการระบุขนาดระบุของ JIS สำหรับประเภท A ขนาดระบุหกขนาดสอดคล้องกับเส้นผ่านศูนย์กลางลวดสลิงที่ใช้ได้ตั้งแต่ 18 ถึง 42.5 มม. และกับขนาดโครงเปิดและลูกกลิ้งที่แตกต่างกัน
คำถามที่ 3: สามารถกำหนด SWL จากตารางมิตินี้ได้หรือไม่?
คำตอบที่ 3: ไม่ได้ ตารางมิติและเส้นผ่านศูนย์กลางเชือกที่ใช้ได้ไม่ควรถือเป็น SWL ของผลิตภัณฑ์โดยตรง SWL ที่ต้องการหรือโหลดการออกแบบ MBL เชือก ทิศทางนำ การเสริมแรงดาดฟ้า และข้อกำหนดชั้นควรได้รับการยืนยันจากฐานการออกแบบโครงการ
