100-320 มิลลิเมตร สี่ม้วน Universal Fairlead CB / T 3062 ประเภท B มหาทิศทางการจอดรถ Fairlead สําหรับคานเรือ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| ประเภทรุ่น: | ประเภท B | วัสดุ: | เหล็ก C-Mn, เหล็กเหนียว, สแตนเลส |
|---|---|---|---|
| มาตรฐาน: | ซีบี/ที*3062-2011 | หมายเลขลูกกลิ้ง: | 4 ลูกกลิ้ง |
| เส้นผ่านศูนย์กลางของสายเคเบิลเหล็ก: | 14~44มม | เส้นผ่านศูนย์กลางเชือกไนลอน: | 36~100มม |
| น้ำหนัก: | 112กก.~2441กก | การรักษาพื้นผิว: | การพ่นทรายไปยัง S2.5 + ชั้นหนึ่งของไพรเมอร์ร้านอีพอกซีร้านค้าชุบสังกะสีขัดผิวการรักษาพื้นผิวที่กำหนด |
| ใบรับรองการจำแนกประเภท: | CCS, NK, BV, เอบีเอส, DNV, LR, KR, กรมสรรพากร, อาร์เอส, RINA | ||
| เน้น: | CB / T 3062-2011 ลูกกลิ้งสี่ล้อ,เหล็ก CB / T 3062-2011 ลูกกลิ้งสี่ล้อ,อุปกรณ์จอดเรือ CCS |
||
รายละเอียดสินค้า
100-320 มิลลิเมตร สี่ม้วน Universal Fairlead CB / T 3062 ประเภท B มหาทิศทางการจอดรถ Fairlead สําหรับคานเรือ
ภาพรวมสินค้า
CB/T 3062 แบบ B สี่ม้วนทั่วไป fairlead ได้ถูกออกแบบมาสําหรับการนําเชือกจอดหลายทิศทางบน decks ของเรือ
โครงสร้างประกอบด้วยกลมตั้งสองและกลมแนวราบสอง, ทําให้การนําสายจากสี่ทิศทางที่มีการกระจายภาระที่ดีขึ้น.
มันเหมาะสําหรับสภาพการติดต่อที่ซับซ้อนที่ทิศทางของเชือกแตกต่างกัน โดยให้บริการการใช้เชือกที่ลดลงและการทํางานที่มั่นคง
ความ เข้าใจ ใน เรื่อง วิศวกรรม
ในสภาพการติดต่อหลายทิศทาง ความหนักของเชือกไม่กระจายได้อย่างเท่าเทียมกัน
การปรับปรุงสี่ม้วนกระจายภาระผ่านจุดสัมผัสหลายจุด ลดความเครียดในพื้นที่และเพิ่มความปลอดภัย
การ ออกแบบ แบบ นี้ ทํา ให้ สาย ผัน และ ผัน ให้ น้อยลง และ ทํา ให้ ใช้ งาน ได้ ยาว นาน
รายละเอียดเร็ว
การจัดตั้งม้วน: 4 ลูกม้วน (2 ลูกตั้ง + 2 ลูกแนวราบ) → การนําหลายทิศทาง
ระยะวงกว้างของม้วน: 100320 mm → ความเหมาะสมกับเชือก
ระยะทาง SWL: 54-533 kN → อัตรามาตรฐานภาระ
ประเภทเชือก: สายเหล็ก / ไนลอน / ผสมผสาน → สามารถใช้ได้ทั่วไป
วัสดุ: เหล็กเหล็ก / เหล็ก C-Mn → ความแข็งแรงโครงสร้าง
การรักษาผิว: Sa2.5 + ผิวเคลือบ epoxy → ความทนทานต่อการกัดกร่อน
มาตรฐาน: CB/T 3062-2011 → ความสอดคล้องของอุตสาหกรรม
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
ปริมาตรทางเทคนิคหลัก (SWL & Size)
| นาม ขนาด |
สายเหล็ก สายดายา |
สายไนลอน | SWL (KN) |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | น้ําหนัก (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
การรับรองและทดสอบด้านวิศวกรรม
การวิเคราะห์ธาตุปลาย (FEA) จะถูกดําเนินการเพื่อตรวจสอบความแข็งแรงของโครงสร้างและการกระจายภาระ
การทดสอบภาระได้ดําเนินการกับผลิตภัณฑ์คล้าย ๆ กันเพื่อรับรองผลงานของ SWL
การออกแบบและการผลิตให้สอดคล้องกับความต้องการของสังคมจัดหมวด
โครงสร้าง
โรลเลอร์บน โรลเลอร์แนวราบล่าง โรลเลอร์แนวตั้ง โปรงสปิน โบช์เบียร์ โครงสร้างกรอบ
การเปรียบเทียบประเภท Fairlead
3 ล้อ Fairlead → การนําทิศทางมาตรฐานสําหรับสภาพภาระปานกลาง
4 โรเลอร์เฟียร์ลีด → การนําหลายทิศทางที่มีการกระจายภาระที่ดีขึ้นและลดความเครียดสาย
แบบเปิด Fairlead → การเข้าสายยืดหยุ่น เหมาะสําหรับมุมสายที่เปลี่ยนแปลง
ประเภทปิด Fairlead → การควบคุมเส้นทางเชือก ป้องกันเชือกหลบหนีภายใต้ภาระ
คําแนะนําการเลือก:
สําหรับสภาพการติดต่อที่ซับซ้อนหรือสายเชือกหลายทิศทาง แนะนําให้ใช้สายเชือก 4 ล้อ
ไม่แน่ใจว่าเรือแบบไหนเหมาะกับเรือของคุณ?
ติดต่อเรา เราจะแนะนําการตั้งค่าที่ถูกต้องขึ้นอยู่กับขนาดเชือกของคุณ การแบ่งปันและสภาพการทํางาน
การปรับปรุงโครงสร้าง
ระบบการปรับปรุงน้ํามันให้ดีที่สุด ให้การหมุนที่เรียบร้อยและการทํางานระยะยาว
การออกแบบเบอร์บัชช่วยเพิ่มความทนทานต่อการสวมและประสิทธิภาพในการโอนภาระ
หม้อปินถูกออกแบบเป็นองค์ประกอบที่รับภาระหลัก
วัสดุ & ตัวเลือกพื้นผิว
รอลเลอร์สามารถผลิตได้ในเหล็กไร้ขัดเหล็กเต็มหรือเคลือบเหล็กไร้ขัดเหล็กเพื่อความทนทานต่อการกัดกร่อน
สามารถเพิ่มชั้นป้องกันจากวัสดุสังเคราะห์ให้กับม้วน เพื่อลดการสวมสายไหม
ดินเรียบปกป้องเชือกและเพิ่มอายุการใช้งาน
คู่มือการเลือก
ขั้นตอนที่ 1 เลือกขนาดม้วน
ขั้นตอนที่ 2 ยืนยันประเภทเชือก → สายเหล็ก / สารสังเคราะห์
ขั้นตอนที่ 3 ยืนยันทิศทางของเชือก → ความต้องการหลายทิศทาง
ขั้นตอนที่ 4 ยืนยันความต้องการของภาระ → อ้างอิง SWL
ขั้นตอนที่ 5 ยืนยันสถานที่ติดตั้ง → สถานที่บนชั้น
ต้องการความช่วยเหลือในการเลือกขนาดหรือภาระที่ถูกต้อง ติดต่อเราเพื่อการสนับสนุนด้านวิศวกรรม
คุณสมบัติตามสั่ง
โครงสร้างสี่ม้วน → การควบคุมหลายทิศทาง
การออกแบบที่ได้รับการตรวจสอบจาก FEA → ความแข็งแรงที่น่าเชื่อถือ
ทดสอบ SWL → ผลงานที่พิสูจน์ได้
หมุน bush → การหมุนเรียบ
ตัวเลือกทนทานการกัดกร่อน → อายุการใช้งานต่อเนื่อง
คู่มือสอบสวน
กรุณาระบุกว้างของเชือก ประเภทของเชือก ค่าภาระที่ต้องการ ตําแหน่งการติดตั้ง และความต้องการการรับรอง
ไม่แน่ใจว่ารุ่นไหนเหมาะกับเรือของคุณ ติดต่อเราเพื่อการสนับสนุนด้านวิศวกรรม
วิธี การ
เชือกผ่านหลายม้วน แบ่งแบ่งภาระและทิศทางการนํา ขณะที่ลดการขัดและสวม
การใช้งาน
การจอดเรือ การลากเรือ เรือสนับสนุนนอกทะเล การนําสายใยหลายทิศทาง
การรับรองและข้อดี
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
การวาด & ภาพถ่าย

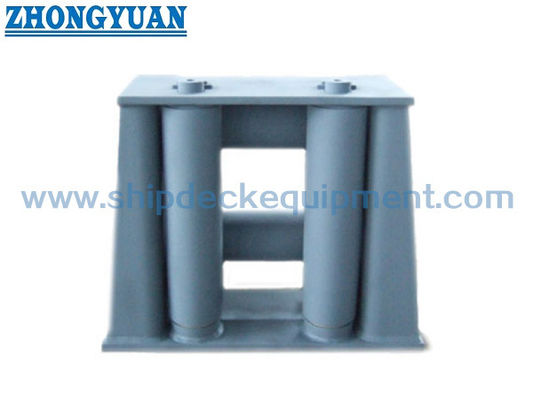

ภาพวาดการจัดทําทั่วไปและภาพสินค้า
การสั่งซื้อ
MOQ: 1 ยูนิต การจัดส่ง: 30~60 วัน
FAQ
Q1: ทําไมต้องใช้สี่โรเลอร์เฟียร์ลีด?
A: สําหรับการกระจายภาระหลายทิศทางและลดการสกัดเชือก
Q2: ความแข็งแรงตรวจสอบอย่างไร?
A: ผ่านการวิเคราะห์ FEA และการทดสอบภาระ
Q3: รอลเลอร์สามารถปรับปรุงได้หรือไม่?
ตอบ: ใช่ มีให้เลือกกันด้วยสแตนเลส หรือ สินค้าสังเคราะห์
