100–320 มม. รอกสี่ลูกกลิ้งอเนกประสงค์ | CB/T 3062 ประเภท B สำหรับการผูกเรือหลายทิศทาง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| ประเภทรุ่น: | ประเภท B | วัสดุ: | เหล็ก C-Mn, เหล็กเหนียว, สแตนเลส |
|---|---|---|---|
| มาตรฐาน: | ซีบี/ที*3062-2011 | หมายเลขลูกกลิ้ง: | 4 ลูกกลิ้ง |
| เส้นผ่านศูนย์กลางของสายเคเบิลเหล็ก: | 14~44มม | เส้นผ่านศูนย์กลางเชือกไนลอน: | 36~100มม |
| น้ำหนัก: | 112กก.~2441กก | การรักษาพื้นผิว: | การพ่นทรายไปยัง S2.5 + ชั้นหนึ่งของไพรเมอร์ร้านอีพอกซีร้านค้าชุบสังกะสีขัดผิวการรักษาพื้นผิวที่กำหนด |
| ใบรับรองการจำแนกประเภท: | CCS, NK, BV, เอบีเอส, DNV, LR, KR, กรมสรรพากร, อาร์เอส, RINA | ||
| เน้น: | CB / T 3062-2011 ลูกกลิ้งสี่ล้อ,เหล็ก CB / T 3062-2011 ลูกกลิ้งสี่ล้อ,อุปกรณ์จอดเรือ CCS |
||
รายละเอียดสินค้า
100–320 มม. โฟร์โรลเลอร์ ยูนิเวอร์แซล แฟร์ลีด | CB/T 3062 ประเภท B สำหรับการผูกเรือหลายทิศทาง
ภาพรวมผลิตภัณฑ์

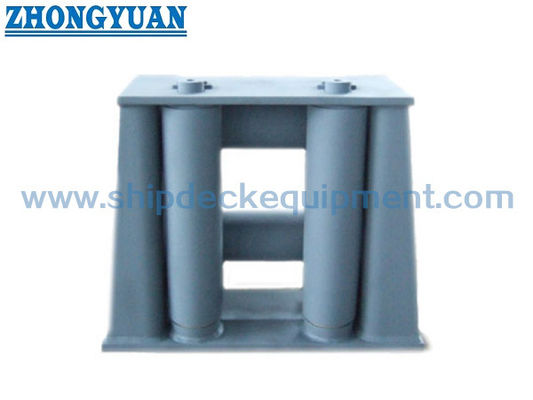

โฟร์โรลเลอร์ ยูนิเวอร์แซล แฟร์ลีด CB/T 3062 ประเภท B ออกแบบมาเพื่อนำเชือกผูกเรือหลายทิศทางบนดาดฟ้าเรือ

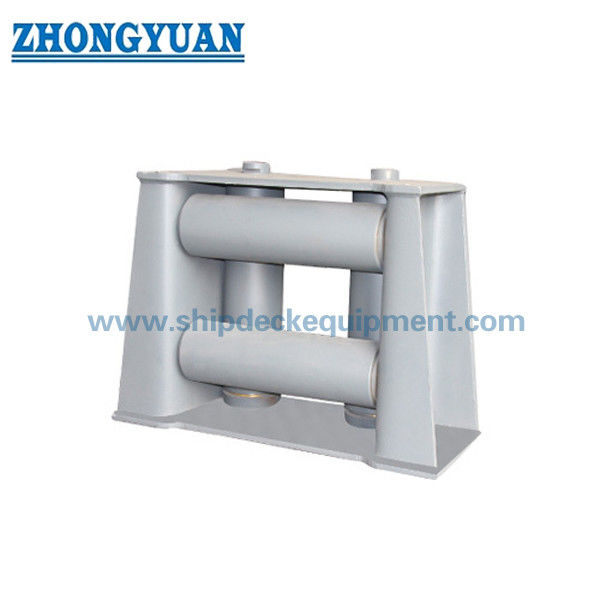

โครงสร้างประกอบด้วยลูกกลิ้งแนวตั้งสองตัวและลูกกลิ้งแนวนอนสองตัว ทำให้สามารถนำเชือกจากสี่ทิศทางพร้อมการกระจายน้ำหนักที่ดีขึ้น
เหมาะสำหรับสภาวะการผูกเรือที่ซับซ้อนซึ่งทิศทางของเชือกเปลี่ยนแปลงไป ช่วยลดการสึกหรอของเชือกและการทำงานที่มั่นคง
ข้อมูลเชิงลึกทางวิศวกรรม (เหตุผลของการออกแบบนี้)
ในสภาวะการผูกเรือหลายทิศทาง น้ำหนักของเชือกจะไม่กระจายอย่างสม่ำเสมอ
การกำหนดค่าลูกกลิ้งสี่ตัวกระจายน้ำหนักไปยังจุดสัมผัสหลายจุด ลดความเค้นเฉพาะจุดและเพิ่มความปลอดภัย
การออกแบบนี้ยังช่วยลดการงอและการเสียดสีของเชือก ยืดอายุการใช้งาน
ข้อมูลจำเพาะโดยย่อ
การกำหนดค่าลูกกลิ้ง: ลูกกลิ้ง 4 ตัว (แนวตั้ง 2 + แนวนอน 2) → การนำทางหลายทิศทาง
ช่วงเส้นผ่านศูนย์กลางลูกกลิ้ง: 100–320 มม. → ความเข้ากันได้ของเชือก
ช่วง SWL: 54–533 kN → การอ้างอิงน้ำหนักบรรทุก
ประเภทเชือก: ลวดเหล็ก / ไนลอน / สังเคราะห์ → การใช้งานที่หลากหลาย
วัสดุ: เหล็กหล่อ / เหล็ก C-Mn → ความแข็งแรงของโครงสร้าง
การบำบัดพื้นผิว: Sa2.5 + การเคลือบอีพ็อกซี่ → ความต้านทานการกัดกร่อน
มาตรฐาน: CB/T 3062-2011 → การปฏิบัติตามอุตสาหกรรม
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต
พารามิเตอร์ทางเทคนิคหลัก (SWL & ขนาด)
| ชื่อ ขนาด |
ลวดเหล็ก เส้นผ่านศูนย์กลางเชือก |
เชือกไนลอน | SWL (KN) |
B | B1 | B2 | D | H | H1 | L | L1 | L2 | L3 | t | น้ำหนัก (KG) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
การตรวจสอบและทดสอบทางวิศวกรรม
การวิเคราะห์องค์ประกอบจำกัด (FEA) ดำเนินการเพื่อตรวจสอบความแข็งแรงของโครงสร้างและการกระจายน้ำหนัก
ได้ทำการทดสอบน้ำหนักบรรทุกกับผลิตภัณฑ์ที่คล้ายคลึงกันเพื่อตรวจสอบประสิทธิภาพ SWL
การออกแบบและการผลิตเป็นไปตามข้อกำหนดของสมาคมการจำแนกประเภท
โครงสร้าง
ลูกกลิ้งบน | ลูกกลิ้งแนวนอนล่าง | ลูกกลิ้งแนวตั้ง | เพลาพิน | บูชแบริ่ง | โครงสร้างเฟรม
การเปรียบเทียบประเภทแฟร์ลีด
แฟร์ลีด 3 ลูกกลิ้ง → การนำทางตามทิศทางมาตรฐานสำหรับสภาวะน้ำหนักปานกลาง
แฟร์ลีด 4 ลูกกลิ้ง → การนำทางหลายทิศทางพร้อมการกระจายน้ำหนักที่ดีขึ้นและลดความเค้นของเชือก
แฟร์ลีดแบบเปิด → การเข้าเชือกที่ยืดหยุ่น เหมาะสำหรับมุมเชือกที่เปลี่ยนแปลงได้
แฟร์ลีดแบบปิด → เส้นทางเชือกที่ควบคุมได้ ป้องกันเชือกหลุดภายใต้ภาระ
เคล็ดลับการเลือก:
สำหรับสภาวะการผูกเรือที่ซับซ้อนหรือการนำเชือกหลายทิศทาง แนะนำให้ใช้แฟร์ลีด 4 ลูกกลิ้ง
ไม่แน่ใจว่าแฟร์ลีดประเภทใดเหมาะกับเรือของคุณ?
ติดต่อเรา — เราจะแนะนำการกำหนดค่าที่ถูกต้องตามขนาดเชือก น้ำหนักบรรทุก และสภาวะการทำงานของคุณ
การปรับปรุงโครงสร้างให้เหมาะสม
ระบบหล่อลื่นที่ปรับให้เหมาะสมช่วยให้การหมุนราบรื่นและการทำงานในระยะยาว
การออกแบบบูชแบริ่งช่วยเพิ่มความทนทานต่อการสึกหรอและประสิทธิภาพการถ่ายโอนน้ำหนัก
เพลาพินได้รับการออกแบบให้เป็นส่วนประกอบรับน้ำหนักหลัก
ตัวเลือกวัสดุและการบำบัดพื้นผิว
ลูกกลิ้งสามารถผลิตจากสแตนเลสสตีลทั้งหมดหรือหุ้มด้วยสแตนเลสสตีลเพื่อความทนทานต่อการกัดกร่อน
สามารถเพิ่มชั้นป้องกันวัสดุสังเคราะห์บนลูกกลิ้งเพื่อลดการสึกหรอของเชือก
พื้นผิวที่ขัดเรียบช่วยปกป้องเชือกและปรับปรุงอายุการใช้งาน
คู่มือการเลือก
ขั้นตอนที่ 1 – เลือกลูกกลิ้ง → ตามเส้นผ่านศูนย์กลางเชือก
ขั้นตอนที่ 2 – ยืนยันประเภทเชือก → ลวดเหล็ก / สังเคราะห์
ขั้นตอนที่ 3 – ยืนยันทิศทางเชือก → ความต้องการหลายทิศทาง
ขั้นตอนที่ 4 – ยืนยันความต้องการน้ำหนักบรรทุก → อ้างอิง SWL
ขั้นตอนที่ 5 – ยืนยันตำแหน่งการติดตั้ง → ตำแหน่งดาดฟ้า
ต้องการความช่วยเหลือในการเลือกขนาดหรือน้ำหนักบรรทุกที่ถูกต้อง? ติดต่อเราเพื่อขอรับการสนับสนุนด้านวิศวกรรม
คุณลักษณะที่กำหนดเอง
โครงสร้างลูกกลิ้งสี่ตัว → การควบคุมหลายทิศทาง
การออกแบบที่ผ่านการตรวจสอบ FEA → ความแข็งแรงที่เชื่อถือได้
SWL ที่ผ่านการทดสอบ → ประสิทธิภาพที่พิสูจน์แล้ว
บูชแบริ่ง → การหมุนที่ราบรื่น
ตัวเลือกที่ทนทานต่อการกัดกร่อน → อายุการใช้งานที่ยาวนานขึ้น
คู่มือการสอบถาม
โปรดระบุเส้นผ่านศูนย์กลางเชือก ประเภทเชือก น้ำหนักบรรทุกที่ต้องการ ตำแหน่งการติดตั้ง และข้อกำหนดการรับรอง
ไม่แน่ใจว่ารุ่นใดเหมาะกับเรือของคุณ? ติดต่อเราเพื่อขอรับการสนับสนุนด้านวิศวกรรมในการเลือก
วิธีการทำงาน
เชือกจะผ่านลูกกลิ้งหลายตัว กระจายน้ำหนักและนำทางทิศทาง พร้อมทั้งลดแรงเสียดทานและการสึกหรอ
การใช้งาน
การผูกเรือ | การปฏิบัติการเรือลากจูง | เรือสนับสนุนนอกชายฝั่ง | การนำเชือกหลายทิศทาง
การรับรองและข้อดี
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต
แบบและรูปถ่าย
มีแบบผังทั่วไปและรูปถ่ายผลิตภัณฑ์
การสั่งซื้อ
MOQ: 1 หน่วย | การจัดส่ง: 30–60 วัน | มีบริการปรับแต่ง
คำถามที่พบบ่อย
Q1: ทำไมต้องใช้แฟร์ลีด 4 ลูกกลิ้ง?
A: สำหรับการกระจายน้ำหนักหลายทิศทางและการลดการสึกหรอของเชือก
Q2: ความแข็งแรงได้รับการตรวจสอบอย่างไร?
A: ผ่านการวิเคราะห์ FEA และการทดสอบน้ำหนักบรรทุก
Q3: ลูกกลิ้งสามารถปรับแต่งได้หรือไม่?
A: ใช่ มีตัวเลือกสแตนเลสสตีลหรือการป้องกันวัสดุสังเคราะห์
