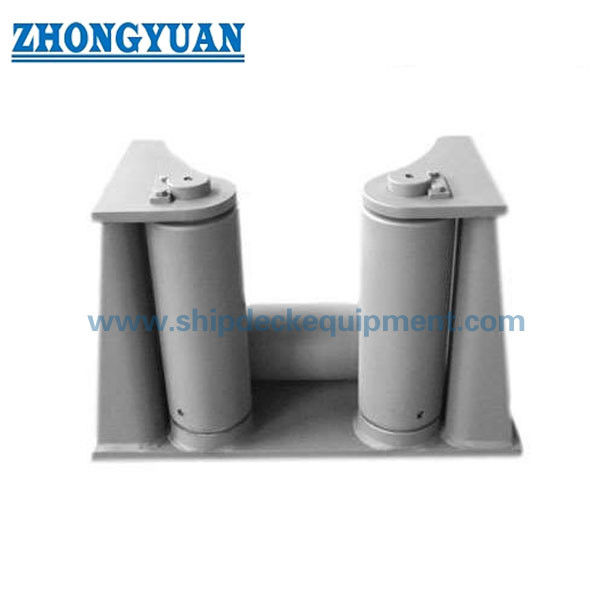

CB/T 3062 Type A 3 Tube Rollers Universal Fairleads Ship Mooring Equipment

Marine 3 Roller Universal Fairlead สําหรับเรือที่คอมแพคต์

ภาพรวมสินค้า

Marine 3 Roller Universal Fairlead เป็นรถยนต์ยนต์ยนต์ยนต์ที่คอมแพคตและประหยัดที่ใช้สําหรับการติดเรือพื้นฐานและการนําเชือกคานCB/T 3062 ประเภท A ถูกออกแบบด้วยม้วนตั้งสองม้วนและม้วนแนวราบล่างหนึ่ง, ช่วยให้เชือกนําอย่างราบรื่นจากสามทิศทางในขณะที่ลดการสัมผัสเชือกโดยตรงกับโครงสร้างคาน.

เปรียบเทียบกับ 5 รอลเลอร์ 7 รอลเลอร์หรือ 9 รอลเลอร์ fairleads แบบ 3 รอลเลอร์ไม่ได้ตั้งใจที่จะแสดงให้เห็นการจัดตั้งภาระหนักหลายทิศทางที่ซับซ้อน คุณค่าของมันคือโครงสร้างที่เรียบง่ายลดปริมาณการติดตั้ง, การบํารุงรักษาที่ง่ายขึ้นและต้นทุนโครงการที่ต่ํากว่า ทําให้มันเหมาะสําหรับเรือขนาดเล็กและขนาดกลาง สถานที่จอดรถช่วยและการวางแผนการนําสายกางเกงทั่วไปที่เส้นทางสายกางเกงมีความชัดเจน

รายละเอียดเร็ว

• ประเภทสินค้า: CB/T 3062 ประเภท A 3 รอลเลอร์ทั่วไป

• การจัดวางม้วน: 2 ลูกม้วนตั้ง + 1 ลูกม้วนแนวราบด้านล่าง → นําเชือกจากสามทิศทางที่ใช้ได้และลดการขัดแย้งทางท้องถิ่น

• ช่วงขนาดชื่อ: 100 ถึง 320 → ครอบคลุมเส้นเส้นเหล็กเส้นเส้นเส้นเส้นจาก 14 ถึง 44 มม และเส้นเส้นไนลอนเส้นเส้นจาก 36 ถึง 100 มม.

• ระยะ SWL: 54 ถึง 533 kN ตามตารางพารามิเตอร์ที่นํามา → การเลือกขนาดควรปฏิบัติตามการออกแบบและการจัดวางเรือ

• ช่วงน้ําหนัก: 112 ถึง 2122 กิโลกรัม → เหมาะสําหรับการจัดเตรียมชั้น, การยกระหว่างการติดตั้ง, การบรรจุและการประเมินการขนส่ง

• ตัวเลือกของวัสดุ: เหล็ก C-Mn, เหล็กอ่อนหรือเหล็กไร้ขัดเหล็กตามคําสั่ง → วัสดุสุดท้ายและขอบเขตการรับรองควรได้รับการยืนยันก่อนการเสนอราคา

• การบําบัดพื้นผิว: การระเบิดถึง Sa2.5 / S2.5 ตามที่กําหนด + epoxy shop primer, หมึก, สวยสวยหรือเคลือบตามความต้องการ → เลือกตามระบบเคลือบภาชนะ

• การวางตําแหน่ง: การแก้ไข 3 รอลเลอร์ที่ประหยัดสําหรับการนําสายเบื้องต้น → ไม่ใช่การวางตําแหน่งสินค้าเดียวกันกับ 5 / 7 / 9 รอลเลอร์หลายรอลเลอร์

ปริมาตรเทคนิคหลัก

ปริมาตรหน้าเว็บหลักของ CB/T 3062 แบบ A 3 รอลเลอร์ Universal Fairlead ขนาดเป็นมิลลิเมตร เว้นแต่ระบุต่างหาก

คู่มือการคัดเลือกและสอบถาม

• ขั้นตอนที่ 1: ยืนยัน CB/T 3062 ประเภท A และขนาดชื่อตามภาพวาดของภาชนะ, กว้างของเชือกสายเหล็กหรือกว้างของเชือกไนลอน

• ขั้นตอนที่ 2: ยืนยันทิศทางการนําเชือกและตําแหน่งการติดตั้ง ชนิด 3 ล้อนี้เหมาะสําหรับการนําเชือกพื้นฐาน แทนที่จะเป็นเส้นทางเชือกหนักหลายมุมที่ซับซ้อน

• ขั้นตอนที่ 3: ยืนยันความต้องการ SWL, ประเภทเชือก, กว้างเชือก, การจัดวาง deck และพื้นที่พื้นฐานที่ว่างก่อนการผลิต

• ขั้นตอนที่ 4: ยืนยันความต้องการของวัสดุ: เหล็ก C-Mn, เหล็กอ่อน, เหล็กไร้ขัด หรือวัสดุที่กําหนดในโครงการ

• ขั้นตอนที่ 5: ยืนยันการบําบัดพื้นผิว: การระเบิดและการพิมพ์เครื่อง, การเสร็จงานกระปุก, พริบผิวเหล็กไร้ขัดสีหรือระบบเคลือบเรือที่สมบูรณ์แบบ

• ขั้นตอนที่ 6: ยืนยันความต้องการใบรับรอง จํานวน สถานที่ปลายทาง เวลาในการจัดส่งที่ต้องการ และให้ภาพวาดของเรือหรือภาพอ้างอิง หากมี

โครงสร้าง

Two vertical rollers | One lower horizontal roller | Compact supporting frame | Roller shafts | Bushing / bearing position to be confirmed | Deck-mounted foundation | Marine coating or project-specified surface treatment

ข้อดีของการออกแบบ ติดตั้งและบํารุงรักษา

• การจัดวาง 3 รอลเลอร์ให้เชือกเชือกเรียบง่ายสําหรับตําแหน่งจอดปกติที่ไม่จําเป็นต้องมีหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอดหลอด

• โครงสร้างที่คอมแพคต์ช่วยลดพื้นที่ที่ครอบคลุมบนเพลิง ทําให้เหมาะสําหรับเรือขนาดเล็กและกลางหรือสถานที่ติดต่อเสริม

• รอลเลอร์ลดการสัมผัสตรงของเชือกกับโครงสร้างเหล็กคงที่ ช่วยลดการขัดแย้งและปกป้องพื้นผิวเชือกระหว่างการจอด

• การจัดวางแบบ A ที่มีกลมตั้งสองกลม และกลมแนวราบล่างหนึ่งกลมรองรับการนําสายจากทิศทางที่ใช้ได้ในระดับชั้น

• เมื่อเทียบกับสล็อตที่มีจํานวน roller ที่สูงกว่า สร้างขึ้นง่ายต่อการตรวจสอบ, การทาสีใหม่, การปรับน้ํามันและการบํารุงรักษา

• วัสดุ, การเคลือบและขอบเขตการรับรองสามารถจัดเรียงตามคําสั่ง, รายละเอียดของภาชนะและวิธีการอนุมัติประเภท

คุณสมบัติตามสั่ง

• มาตรฐาน: CB/T 3062-2011 ประเภท A → ใช้เมื่อรายละเอียดของโครงการต้องการมาตรฐานธรรมชาติของเรือจีน

• การตั้งตําแหน่งสินค้า: หลักคอมพัคต์ 3 รอลเลอร์ fairlead → เหมาะสําหรับการนําเชือกธรรมดา, ไม่สําหรับการใช้งานซับซ้อนหลายทิศทาง 9 รอลเลอร์

• จํานวนม้วน: 3ม้วน → สองม้วนตั้งและม้วนแนวราบล่างหนึ่งสําหรับโครงสร้างการนําที่ง่ายและประหยัด

• ระยะสายสาย: สายสายเหล็ก 1444 มม / สายสายไนลอน 36100 มม → เลือกตามแผนการติดเรือและรายละเอียดสายสาย

• SWL: 54-533 kN ตามขนาดชื่อ → ไม่แทนการตรวจสอบโครงการ, การตรวจสอบโครงสร้างคัน หรือการอนุมัติชั้น เมื่อจําเป็น

• วัสดุ: สแตนเลส C-Mn / สแตนเลสอ่อน / สแตนเลสไร้สแตนเลส

• การบําบัดพื้นผิว: การระเบิด + โรงงานพิมพ์ / กระปุก / จัดเลือง / ปรับแต่ง → ระบบเคลือบควรสอดคล้องกับความต้องการการป้องกันการกัดกร่อนของภาชนะ

• ต้องการใบรับรอง: สามารถรับได้ตามความต้องการของโครงการ → ใบรับรองชั้นเรียนและการตรวจสอบพยานขึ้นอยู่กับขอบเขตการสั่งซื้อและการอนุมัติชั้นเรียน

วิธี การ

Rope approaches the fairlead → Vertical and horizontal rollers guide the rope path → Roller rotation reduces direct friction → Rope load is transferred through the fairlead frame to the deck foundation → Inspection and lubrication keep roller movement reliable

การใช้งาน

ระบบการติดตั้งเรือ การนําสายพานชั้นเรือ เรือขนาดเล็กและกลาง เรือทํางาน เรือในท้องถิ่น ตําแหน่งการติดตั้งเครื่องช่วย

การรับรองและข้อดี

ใบรับรองสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุและวิธีการอนุมัติของสังคมจัดหมวดหมู่

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

การวาด & ภาพถ่าย

FAQ

คําถามที่ 1: การวางตําแหน่งหลักของ 3 รอลเลอร์เฟียร์ลีดคืออะไร?

A1: หมึก 3 ล้อเป็นผลิตภัณฑ์แนวทางเชือกพื้นฐาน ที่คอมพัคต์และประหยัดสําหรับตําแหน่งจอดเรือปกติ มันไม่เหมือนกันกับหมึก 5 ล้อสายด่วน 7 ล้อหรือ 9 ล้อที่ใช้สําหรับเส้นทางเชือกที่ซับซ้อนกว่า.

Q2: วิธีการเลือกขนาดชื่อที่ถูกต้อง

A2: เลือกขนาดตามประเภทเชือก, กว้างเชือก, SWL, การจัดวางคานเรือและการออกแบบการติดตั้ง. ตารางที่นํามาให้ช่วงการเลือกหลักจากขนาดนามinali 100 ถึง 320.

Q3: สามารถปรับแต่งวัสดุ, หมุนและเคลือบได้หรือไม่?

A3: การรักษาวัสดุและพื้นผิวสามารถยืนยันได้ตามความต้องการของโครงการ การจัดวางหมุนหรือกระโปรง, รายละเอียดการปรับน้ํามันและขอบเขตการรับรอง ควรยืนยันด้วยการวาดรายละเอียดการสั่งซื้อและความต้องการการตรวจสอบ.

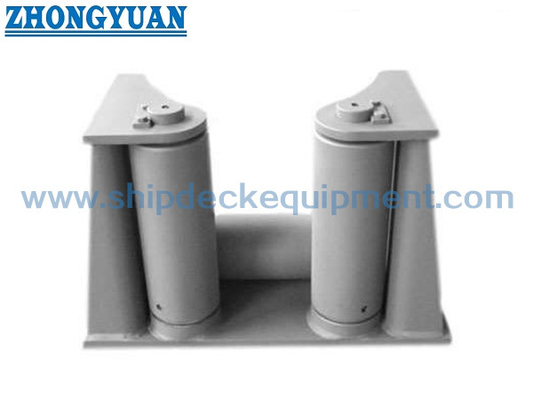

ภาพวาดของ CB/T 3062 แบบ A 3 ท่อม้วน Universal Fairleads อุปกรณ์ติดเรือ
