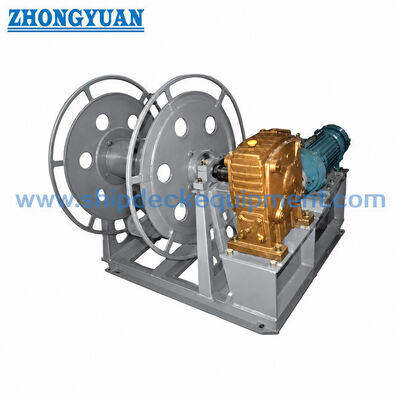

26 32 มิลลิเมตร สายเหล็กไฟฟ้า สายเก็บของ รีล CB 3048 ประเภท A Single Drum Electric Reel

26 32 มิลลิเมตร สายเหล็กไฟฟ้า สายเก็บของ รีล CB 3048 ประเภท A Single Drum Electric Reel

ภาพรวมสินค้า

รีลเชือกเหล็กไฟฟ้า CB 3048 ประเภท A เป็นรีลเก็บของชั้นเรือที่มีกลองเดียวสําหรับการล่อ, จ่ายและเก็บเชือกเหล็กรุ่น A26 และ A32 ได้ถูกออกแบบมาสําหรับกว้างเส้นใยไฟฟ้าสูงสุด 26 mm และ 32 mm ตามลําดับ. มอเตอร์ไฟฟ้าเรือสองสปีดขับเคลื่อนกลมผ่านการจัดทําการลดหนอน-เกียร์ขณะที่แนวคิดการทํางานแบบมาตรฐานยังให้การทํางานด้วยมือ เมื่อพลังงานไฟฟ้าไม่มี.

อุปกรณ์นี้เป็นกลมเก็บของที่ใช้พลังงาน แทนที่จะเป็นกลมดึง CB* 3048-1983 ระบุโดยเฉพาะอย่างยิ่งผลิตภัณฑ์สําหรับรับสายเหล็ก-สายเชือกและเก็บและระบุว่ามันไม่ได้ถูกกําหนดไว้สําหรับการลากเรือหรือการบิดสําหรับการจัดซื้อสินค้า การตรวจสอบหลัก ๆ คือ กว้างและการสร้างเชือก ความยาวในการเก็บของที่จําเป็น ความเร็วในการล่อเชือกเชือก พื้นที่มีอยู่บนชั้น, เชือกเชือกเชือก, การจําหน่ายไฟฟ้า, ความสะอาดในการทํางานด้วยมือระบบเคลือบและขอบเขตการรับรอง

รายละเอียดเร็ว

• มาตรฐาน / ประเภท: CB* 3048-1983 ประเภท A → รีลเก็บสายเหล็กกลองเดียวที่ขับเคลื่อนด้วยมอเตอร์; A26 และ A32 คือสองรุ่นประเภท A
• ขนาดเชือกสายเหล็ก: 26 มม. (A26) / 32 มม. (A32) มากที่สุด → เลือกตามวงกว้างเชือกจริงและการสร้าง ไม่ใช่ชื่อรุ่นเท่านั้น
• ความจุในการเก็บของ: 220 m สําหรับ A26 / 210 m สําหรับ A32 → ความจุมาตรฐานความจุ; ความจุที่กําหนดเองต้องการการตรวจสอบการวางระเบียบกลองและเชือก
• การขับเคลื่อนไฟฟ้า: JZ2-H-23-4/12 มอเตอร์เรือ 2 ความเร็ว 4.3 / 1.7 kW ที่ 1350 / 410 รอบ / นาที → การจัดตั้งมอเตอร์มาตรฐานทั่วไปสําหรับรุ่นประเภท A ที่ระบุไว้
• อัตราการลด: 44 → การลดหนอน-เกียร์แปลงความเร็วของมอเตอร์ให้กับความเร็วการล่อ / การจ่ายที่ควบคุม
• ความเร็วสายสาย: A26 56 / 17 m/min; A32 60 / 18 m/min → เหล่านี้คือความเร็วการล่อสายสาย / การจ่ายเงิน ไม่ใช่ความเร็วการหมุนกลอง
• การสํารองด้วยมือ: การทํางานด้วยมือผ่านเครื่องลดหนอนเมื่อพลังงานไฟฟ้าไม่มีอยู่ → มีประโยชน์สําหรับการเก็บรักษา / การฟื้นฟูในกรณีฉุกเฉิน ไม่ใช่แทนที่สําหรับการลากหรือลากลาก
• การติดตั้ง: โครงสร้างพื้นฐานติดตั้งบนเพลา → การวางแผนเพลา, มูลนิธิ, สายสาย, การเข้าถึงมอเตอร์, ระยะว่างของคลาช / มือถือ, และการเชื่อมต่อไฟฟ้า ควรได้รับการยืนยันก่อนการผลิต

ปริมาตรเทคนิคหลัก

วิศวกรรมการเก็บและเลือกเชือก

• รีลถูกเลือกเป็นหลักโดยกว้างเส้นใยไฟฟ้าสูงสุดและความยาวที่ต้องการในการจัดเก็บ A26 ให้ความจุยระยะยาวมาตรฐานที่ 220 mขณะที่ A32 ยอมรับสายไหมขนาดใหญ่ 32 มม..
• หัวหินของกลองเป็นพื้นที่ที่เก็บของ ไม่ใช่ผงทํางาน ถ้าสายไหมจะบิดซ้ํา ๆ ภายใต้ภาระการทํางานที่สําคัญยืนยันกว้างโค้งขั้นต่ําที่แนะนําโดยผู้ผลิตเชือก และใช้ระบบพับ / พับที่ออกแบบมาเพื่อการจัดการเมื่อจําเป็น.
• การก่อสร้างเชือก, กว้างภายนอกจริง, สภาพการหล่อลื่น, ขนาดซ็อต / จุดสิ้น, และความยาวที่ต้องการสามารถเปลี่ยนแปลงความจุในการเก็บของ.
• ระหว่างการล่อเชือกต้องนําเชือกไปยังกลองในชั้นที่เรียบร้อยด้วยการควบคุมที่เพียงพอเพื่อหลีกเลี่ยงการล่อลอย, การสกัด, และการบดท้องถิ่นอุปกรณ์ลมระดับไม่ได้เป็นส่วนหนึ่งของข้อมูลมาตรฐานที่นํามาและไม่ควรคาดว่า.
• ความเร็วของเชือกถูกเชื่อมโยงกับความเร็วของมอเตอร์ทั้งสอง: การตั้งค่าสูงกว่าเหมาะสําหรับการล่อ / การจ่ายที่รวดเร็วขึ้นในขณะที่การตั้งค่าต่ํากว่าให้การจัดการช้าขึ้นสําหรับตําแหน่งสุดท้ายและการเก็บรักษาที่ควบคุม.
• ข้อมูลมาตรฐานไม่ให้ความสามารถในการดึงสาย, SWL, การดึงลาก, หรือความสามารถในการยกใด ๆ ที่มีชื่อเสียง. รีลไม่ควรขายหรือคัดเลือกบนพื้นฐานของแรงดึง.

การขับเคลื่อนไฟฟ้า การสํารองและการใช้งานด้วยมือ

• ระบบแบบ A แบบมาตรฐานใช้มอเตอร์เรือ 2 ความเร็วและเครื่องลดความเร็วบนฐานเดียวกัน การหมุนไปข้างหน้าและด้านหลังทําให้ผู้ใช้สามารถล่อหรือจ่ายสายใยที่เก็บไว้คําอธิบายสินค้าปัจจุบันของผู้จําหน่ายยังระบุการควบคุมปุ่มกดและหยุดฉุกเฉิน; ฟังก์ชันส่วนควบคุมสุดท้าย, การป้องกันมอเตอร์, การจัดตั้งห้อง, และการให้พลังงานของเรือควรได้รับการยืนยันในแผนไฟฟ้าของโครงการ
• มอเตอร์ 2 ความเร็ว: 1350 / 410 rpm → ให้ความเร็วการจัดการเชือกสูง / น้อยโดยไม่ต้องปฏิบัติกับกลมเป็นลินช์ดึงตัวแปร
• การลดหนอน-เครื่องยนต์: อัตราส่วน 44 → ให้การลดกลไกมาตรฐานระหว่างมอเตอร์และกลม
• มือจับ: สามารถใช้ได้ ผ่านเครื่องลดหนอนเมื่อพลังงานไฟฟ้าไม่มีอยู่ → ขั้นตอนการใช้งานอินเตอร์ล็อคและคลาช / การจับสล็อค ควรปฏิบัติตามแผนที่อนุมัติ
• มือจับคลาจ: แสดงไว้บนการจัดวางแบบมาตรฐานประเภท A → ระดับการจับคลาจและการป้องกันที่แม่นยําควรถูกยืนยันสําหรับหน่วยที่นํามา
• การจําหน่ายไฟฟ้า: โวลเตจ, ความถี่, การจัดวางเครื่องเริ่มต้น / เครื่องติดต่อ, การจัดอันดับ IP ของมอเตอร์, การเข้าสายเคเบิล, การหยุดฉุกเฉินและตัวเลือกควบคุมทางไกล ต้องยืนยันตามความต้องการของภาชนะ

คู่มือการคัดเลือกและสอบถาม

ขั้นแรกยืนยัน CB 3048-1983 ประเภท A และเลือก A26 หรือ A32 ตามกว้างเส้นใยเหล็กสูงสุดและความยาวที่ต้องการในการเก็บรักษา

ขั้นตอนที่ 2:เสนอรายละเอียดของสายไหมจริง: กว้าง, การก่อสร้าง, การเคลือบ / การหล่อลื่น, แนะนําการบิดขั้นต่ํา, การสิ้นสุดปลาย, และความยาวที่ต้องเก็บไว้

ขั้นตอนที่ 3:ยืนยันความต้องการในการทํางาน: ความเร็วสายสูง / ต่ําแบบมาตรฐาน ทิศทางการล่อ / การจ่ายเงิน, ความต้องการการสํารองด้วยมือ, และถ้ามีการนําสายหรืออุปกรณ์ล็อคที่ไม่มาตรฐานใด ๆ.

ขั้นตอนที่ 4:ยืนยันข้อมูลไฟฟ้าของเรือ: ความตึงเครียด, ความถี่, ขั้นตอน, ความตึงเครียดควบคุม, การป้องกันมอเตอร์, การควบคุมท้องถิ่น, การหยุดฉุกเฉิน และความต้องการการควบคุมทางไกลใด ๆ

ขั้นตอนที่ 5:ยืนยันการจัดระเบียบคาน: ตําแหน่งการติดตั้ง, ขนาดที่ใช้ได้, ทิศทางการนําเชือก, รายละเอียดของคาน / มูลนิธิ, การเข้าถึงการบํารุงรักษา, และการใช้งานมือถือ

ขั้นตอนที่ 6:ยืนยันวัสดุ การบําบัดพื้นผิว การรับรอง / กว้างของการตรวจสอบ ปริมาณ จุดหมายการจัดส่ง เวลาในการจัดส่งที่ต้องการ และภาพ GA / ภาพอ้างอิง หากมี

โครงสร้าง

Single steel storage drum | Drum shaft and bearing arrangement | Two-speed marine electric motor | Worm-gear reducer | Clutch / engagement handle | Manual operating handle | Base frame | Local electrical control | Deck mounting interface | Lubrication points | Project-specified surface protection

ข้อดีของการขับเคลื่อน, การเก็บและคุณภาพ

• การออกแบบแบบแบบ A แบบกลองเดียวทําให้การจัดวางที่คอมแพคต์กว่าแบบแบบ As แบบกลองสอง ขณะที่ยังคงใช้เครื่องปั่นและการทํางานด้วยมือ
• การขับเคลื่อน 2 ความเร็ว ให้ความเร็วการจัดการสายไฟที่สูงและต่ําแยกกัน ซึ่งมีประโยชน์ต่อการใช้งานในการเก็บของมากกว่าการปฏิบัติกับกล่องเป็นลินช์ความเร็วคงที่
• ขนาดของกลอง A26 และ A32 ถูกจับคู่กับกว้างและความจุของเชือกที่แตกต่างกัน; นี้หลีกเลี่ยงการใช้กลองทั่วไปสําหรับขนาดเชือกที่แตกต่างกันอย่างสําคัญ
• การหล่อลื่นแกนและหมุนต้องดําเนินการตามตารางการบริการ เพื่อลดการขัดแย้งและรักษาการหมุนของม้วนที่เรียบร้อย
• ขอบติดต่อเชือกและพื้นผิวของกลอง ควรไม่มีรอยบดและรอยเด่นคมที่อาจทําลายสายไฟระหว่างการล่อและการเก็บรักษา
• สําหรับโครงสร้างจากเหล็กอ่อน Sa 21⁄2 การระเบิดและการเคลือบ epoxy ที่ป้องกันการกัดกร่อนสามารถกําหนดได้ตามความต้องการในการทาสีภาชนะระบบเคลือบสุดท้ายและความหนาของแผ่นแห้ง.
• การก่อสร้างจากสแตนเลส หรือการเคลือบสามารถหารือได้เมื่อจําเป็น แต่คุณภาพสแตนเลสที่แม่นยําและการเสร็จสิ้นของพื้นผิวควรได้รับการยืนยันก่อนการนําเสนอ.
• การตรวจสอบสามารถรวมมาตรฐาน, การหมุนในทั้งสองทิศทาง, การทํางานความเร็วสูง / ต่ํา, การสํารองด้วยมือ, คลัดคลาช / ฟังก์ชันการประกอบ, การหยุดฉุกเฉิน,การตรวจสอบการปะทะและการเคลือบตามขอบเขตโครงการที่อนุมัติ.

คุณสมบัติตามสั่ง

มาตรฐาน: CB* 3048-1983 → รีลสายเหล็กที่ขับเคลื่อนด้วยเครื่องหมายมาตรฐานอ้างอิงสําหรับหน้ากลองแบบเดียวชนิด A นี้

ประเภท: ประเภท A → การปรับแต่งไฟฟ้าแบบกลองเดียว; ไม่ควรทําความสับสนกับประเภท A แบบกลองสองกลองหรือประเภท B แบบสายใหญ่กว่า

รูปแบบ: A26 / A32 → เลือกตามกว้างเส้นใยสูงสุดและความต้องการในการเก็บรักษา

กว้างเส้นใยสาย: 26 / 32 มิลลิเมตรสูงสุด → การก่อสร้างเส้นใยสายจริงและกว้างภายนอกควรได้รับการยืนยัน

ความยาวในการเก็บของ: 220 / 210 m → ความจุมาตรฐานสําหรับ A26 / A32 ตามลําดับ

เครื่องยนต์: JZ2-H-23-4/12, 4.3 / 1.7 kW → เครื่องยนต์เรือ 2 ความเร็วอ้างอิงจากข้อมูลมาตรฐาน

ความเร็วของมอเตอร์: 1350 / 410 rpm → ขับเคลื่อนความเร็วสูง / ต่ําสายล่อโดยการลดสัดส่วน 44

การสํารองด้วยมือ: การทํางานของมือจับหนอน → ทําให้การทํางานของการเก็บ / การจ่ายเงินเมื่อพลังงานไฟฟ้าไม่มีอยู่

การติดตั้ง: ติดตั้งบนเพลา → รากฐาน, เชือกเชือกและความสะอาดในการใช้งานตามการจัดวางเรือ

ความต้องการใบรับรอง: มีให้ตามขอบเขตโครงการ → ผู้ผลิต, วัสดุหรือเอกสารการตรวจสอบประเภทควรได้รับการยืนยันก่อนการอ้างอิง

วิธี การ

Operator selects winding or payout direction → Two-speed electric motor drives the worm-gear reducer → Reducer rotates the single storage drum → Steel wire rope is wound onto or paid out from the drum → Low-speed mode supports more controlled final handling → If electrical power is unavailable, การจัดวางมือที่ได้รับการอนุมัติจับ / คลั๊จสามารถหมุนกลมผ่านเครื่องลด

การใช้งาน

Ship deck steel wire rope storage | Merchant vessels | Workboats | Engineering vessels | Spare / service wire rope management | Newbuilding projects | Replacement of CB 3048 Type A electric steel wire rope reels | Marine projects requiring powered storage without towing or warping duty

การรับรองและข้อดี

ใบรับรองผู้ผลิต เอกสารวัสดุ บันทึกการตรวจสอบ และการตรวจสอบของสมาคมจัดหมวด สามารถจัดทําได้ตามความต้องการของโครงการและขอบเขตการตรวจสอบที่อนุมัติข้อมูลมาตรฐานของผลิตภัณฑ์ไม่ควรตีความในแง่ที่ว่า ใบรับรองประเภททั้งหมดจะถูกจัดส่งโดยซ้ํา.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

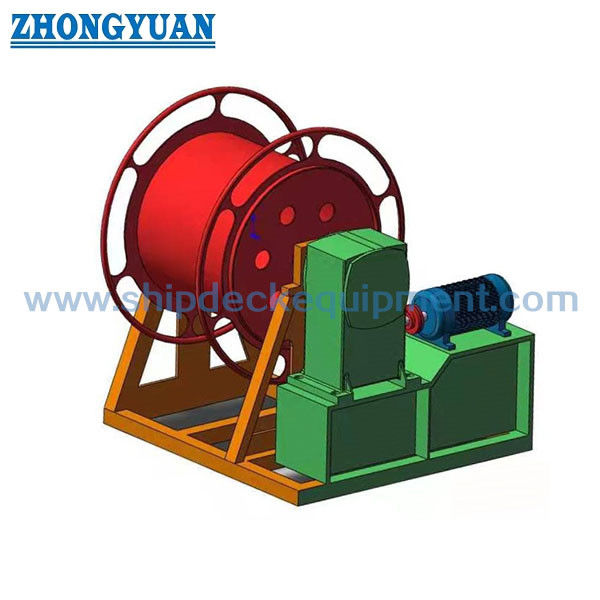

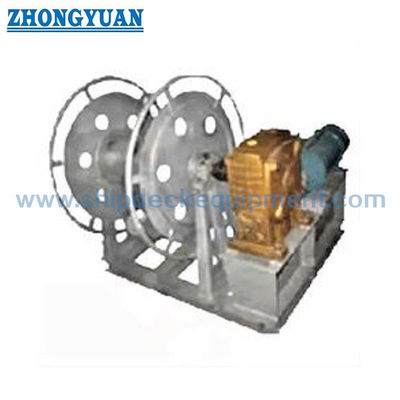

การวาด & ภาพถ่าย

FAQ

คําถามที่ 1: กล่องสายเหล็กไฟฟ้านี้สามารถใช้เป็นลาก, การติดต่อ, การดึง, หรือยกลมได้หรือไม่?

A1: เลข CB* 3048-1983 ระบุว่ามันเป็นสายใยเหล็กรับ, จ่าย, และการเก็บระบาย และระบุโดยเฉพาะเจาะจงว่ามันไม่ได้สําหรับการลากเรือหรือการบิดไม่มี SWL หรือกําลังดึงระดับควรได้รับการกําหนดโดยไม่มีการออกแบบ winch วิศวกรรมแยก.

Q2: ความแตกต่างหลักระหว่าง A26 และ A32 คืออะไร?

A2: A26 สําหรับสายไหมสูงถึง 26 มม. ด้วยความเร็ว 220 มม. และความเร็วสายไหม 56 / 17 มม./นาที. A32 ยอมรับสายไหมสูงถึง 32 มม.A32 ก็ใหญ่และหนักกว่า.

Q3: CB 3048 ประเภท A เหมือนกับ CB / T 3468-1992 ประเภท A สายไหมเหล็กสายลวด?

A3: ไม่ มันคือมาตรฐานที่แยกแยกกัน และไม่ควรผสมผสานกัน CB 3048-1983 ครอบคลุมกลมที่ขับเคลื่อนด้วยมอเตอร์ที่อธิบายในหน้านี้ขณะที่ CB / T 3468-1992 เป็นมาตรฐานสตาร์ลล่อสายเหล็กสําหรับเรือที่แตกต่างกัน.
