13-32มม. ม้วนลวดสลิงเหล็กขนาดกะทัดรัดไม่มีที่จับ | ที่เก็บลวดสลิงแบบดรัมบนดาดฟ้าเรือ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
| เอกสาร: | Marine Rope Reel Manual Dri...92.pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| สี่ประเภท: | พิมพ์ AW ไม่มีด้ามจับ | เส้นผ่านศูนย์กลางลวดเหล็กที่ใช้บังคับ: | 13.0~32มม |
|---|---|---|---|
| ความสามารถในการจัดเก็บกลองของความยาวลวดเหล็ก: | 120 ~ 190m | โบลต์เท้าปริมาณ: | 6 ~ 14 |
| วัสดุ: | 304, 316L สแตนเลสสตีลสแตนเลสขัดเงาเหล็กอ่อน | คนอื่น: | SA2.5 การพ่นทรายและภาพวาดอีพ็อกซี่ต่อต้านการกัดกร่อน |
| เน้น: | รอกม้วนเก็บสายเหล็ก CB/T 3468-92,CB/T 3468-92 ประเภทรอกจอดเรือ AW,CB/T 3468-92 อุปกรณ์ดาดฟ้าเรือ |
||
รายละเอียดสินค้า
13-32 มิลลิเมตร สายเหล็กคอมแพคทิต รีลไร้มือ
ภาพรวมสินค้า
รีลสายเหล็กประเภท AW ถูกออกแบบมาสําหรับการเก็บสายเหล็กเรือที่คอมพัคต์ โดยที่ไม่จําเป็นต้องมีมือเลื่อน
การออกแบบที่ไม่มีมือ ทําให้รูปร่างของกลมเรียบง่ายและคอมแพคต์ ผู้ใช้งานสามารถหมุนกลมโดยจับริมกลองภายนอก ทําให้เหมาะสําหรับพื้นที่ชั้นจํากัดและการทํางานความถี่ต่ํา
เปรียบเทียบกับกลมชนิด A ที่ทํางานด้วยมือ, ประเภท AW ลดชิ้นส่วนที่เด่นออกและให้โครงสร้างที่เรียบง่ายสําหรับการใช้งานที่กํากับการเก็บ.
รีลใช้สําหรับการเก็บของเท่านั้น ไม่ใช่สําหรับการยกหรือดึง มันเหมาะสําหรับเชือกสายเหล็ก 13 มม. ถึง 32 มม. ความยาวในการเก็บของตั้งแต่ 120 ม. ถึง 190 ม.
ฐานที่ติดพับ, การจัดวางหมุนย่อย, เบรนหรือปิ้นล็อคแบบเลือก, และการเสร็จเสรีที่เรียบเรียบสนับสนุนการเก็บรักษาที่ปลอดภัยและการจัดวางบนเครื่องที่ง่ายขึ้น
รายละเอียดเร็ว
- กว้างของสายเหล็กที่ใช้ได้: 13-32 มม -> เหมาะสําหรับการเก็บสายเหล็กขนาดเล็กและกลางในเรือ
- การทํางาน: ไม่มีมือ, การทํางานของกลอง-จับ -> ผู้ประกอบการหมุนกลองโดยจับริมกลองภายนอก
- โครงสร้างคอมแพคต์: ไม่มีมือเด่น -> ดีกว่าสําหรับพื้นที่เพลาและพื้นที่เก็บของที่จํากัด
- มาตรฐาน: CB/T 3468-92 ประเภท AW -> มาตรฐานอ้างอิงของสายสายเหล็กสําหรับเรือ
- ความจุของกลอง: 120-190 m -> เลือกตามกว้างของเชือกและความยาวที่ต้องการในการเก็บ
- เบรค / ล็อค: เบรคขาหรือปิ้นล็อคมี -> ทําให้สตอลล์คงที่ระหว่างการเก็บ
- การติดตั้งฐาน: ฐาน bolted -> การติดตั้งสะดวก, การถอนและการย้ายที่
- โครงสร้าง: การออกแบบหลุมลดน้ําหนัก -> ลดน้ําหนักของผลิตภัณฑ์โดยยังคงความแข็งแรงของโครงสร้าง
- การจัดวางหมุน: การออกแบบหมุนหมุนที่มีน้ํามัน -> การหมุนที่ง่ายขึ้นและความพยายามทางมือที่ต่ํากว่า
- วัสดุ: เหล็กอ่อน / 304 / 316L สแตนเลส -> เลือกตามความเสียและความต้องการงบประมาณ
- การบําบัดพื้นผิว: การกระชับกระชับร้อน / Sa2.5 การระเบิด + ผิวเคลือบ epoxy / เหล็กไร้ขัดเคลือบ -> การป้องกันการกัดกร่อนในทะเล
- การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
ปริมาตรเทคนิคหลัก
| รุ่น | แม็กซ์ สายด้ายเชือก Dia | D | D1 | D2 | L | B | H | โบลท์พื้นฐาน | น้ําหนัก (kg) | ความจุของเชือกกลอง (ม.) |
| AW13 | 13.0 | 170 | 330 | 530 | 350 | 560 | 420 | M16 x 6 | 58 | 120 |
| AW17 | 17 | 230 | 470 | 670 | 450 | 620 | 495 | M16 x 8 | 76 | 190 |
| AW21 | 20.5 | 280 | 560 | 760 | 500 | 650 | 535 | M16 x 8 | 113 | 180 |
| AW26 | 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | M16 x 8 | 122 | 190 |
| AW32 | 32 | 425 | 800 | 1000 | 650 | 740 | 665 | M16 x 8 | 162 | 190 |
หมายเหตุ: รูปแบบ, รายละเอียดของเบรค, การจัดวางฐานและขนาดของกลองสามารถยืนยันได้ตามภาพวาดโครงการและการวางแผนคานเรือ
คู่มือการเลือก
ขั้นตอนที่ 1 - ยืนยันกว้างสายไหม -> เลือก AW13, AW17, AW21, AW26 หรือ AW32 ตามขนาดสายไหม
ขั้นตอนที่ 2 - ยืนยันความจําเป็นของตึกคอมแพคต์ -> เลือก AW เมื่อมือเลื่อนไม่ชอบ
ขั้นตอนที่ 3 - ยืนยันวิธีการทํางาน -> ผู้ใช้หมุนโดยจับริมกลองภายนอก
ขั้นตอนที่ 4 - ยืนยันความยาวการจัดเก็บ -> ความจุของกลองที่ตรงกันจาก 120 m ถึง 190 m
ขั้นตอนที่ 5 - ยืนยันความต้องการของเบรคหรือล็อค -> แนะนําสําหรับการเก็บรักษาที่ปลอดภัยและสภาพบนเครื่องคงที่
ขั้นตอนที่ 6 - ยืนยันการติดตั้งพื้นฐานและการเคลือบ -> ระบบพื้นฐานและการเคลือบที่บอลท์ตามการจัดวางชั้นเรือ
ขั้นตอนที่ 7 - ยืนยันความต้องการใบรับรอง -> ใบรับรองการทดสอบของผู้ผลิต หรือใบรับรองประเภทตามความต้องการของโครงการ
โครงสร้าง
กลอง กลองท่อเหล็ก กลองแกน หมุน กลื่นที่เคลือบด้วยน้ํามัน รางรองรับ รางรองรับ รางขัดลม ช่องลดน้ําหนัก เบาะขา / ปิงล็อค สร้างแบบคอมแพคต์ ไม่ใช้มือ
ข้อดีของการออกแบบและคุณภาพ
- การออกแบบที่ไม่มีมือ -> หลีกเลี่ยงการออกมือและปรับปรุงความคอมแพคตของการเก็บ
- การดําเนินงาน Drum-grip -> ผู้ประกอบการหมุนโดยการยึดริม Drum ภายนอก
- โครงสร้างที่เรียบง่าย -> ส่วนใช้งานภายนอกน้อยลงและสะดวกในการเก็บ
- ช่องลดน้ําหนัก -> ลดน้ําหนักของผลิตภัณฑ์โดยไม่ส่งผลกระทบต่อความแข็งแรงของโครงสร้าง
- เบรกเท้าหรือปินล็อค -> ทําให้สลีนคงที่ระหว่างการเก็บหรือสภาพรอคอย
- การจัดตั้งเลียร์ -> การหมุนที่เรียบง่ายและความพยายามทางมือที่ต่ํากว่า
- รากบอลท์ -> การติดตั้ง สะดวกสบาย, การถอดและการย้าย
- ขอบที่เรียบ -> ป้องกันผู้ใช้งานจากขอบคมและปรับปรุงความปลอดภัยในการใช้งาน
- ด้านผิวสัมผัสเชือกเรียบ -> ลดความเสี่ยงของการเสียหายเชือกไฟระหว่างการลวดและการเก็บรักษา
คุณสมบัติตามสั่ง
- ประเภทสินค้า: รีลเก็บสายใยเหล็กขนาดเล็กไม่มีมือ -> ใช้ในการเก็บสายใยใยเหล็กทางเรือ ไม่ยก
- มาตรฐาน: CB/T 3468-92 ประเภท AW -> มาตรฐานมาตรฐานระบายน้ํา
- สายใยที่ใช้ได้: สายใยเหล็ก 13-32 มม. -> ครอบคลุมความต้องการในการเก็บของขนาดเล็กและกลาง
- ความจุ: 120-190 m -> เลือกตามกว้างของเชือกและความยาวที่ต้องการในการเก็บ
- การทํางาน: การดําเนินงาน Drum-grip -> ผู้ประกอบการหมุนกลมโดยยึดริมกลมภายนอก
- โครงสร้าง: ไม่มีมือเด่น -> เหมาะสําหรับการเก็บของที่คอมแพคต์และพื้นที่เพลาที่จํากัด
- เบรค: เบรคเท้ามี -> ปรับปรุงความมั่นคงในการเก็บ
- การล็อค: ปิ้นล็อคมีอยู่ -> ปลอดภัยระหว่างการเก็บ
- การติดตั้ง: ฐานบอลท์ -> การติดตั้งและการย้ายที่ง่าย
- วัสดุ: เหล็กอ่อน / 304 / 316L สแตนเลส -> เลือกตามความเสียและความต้องการงบประมาณ
- การบํารุงผิว: การกระชับกระชับร้อน / การเคลือบ epoxy / เหล็กไร้ขัดเคลือบ -> การป้องกันการกัดกร่อนในทะเล
- การปรับแต่ง: ขนาดของกลอง, การจัดวางฐาน, เบรก, ปิ้นล็อคและวัสดุ -> รองรับความต้องการเฉพาะโครงการ
- การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate -> รองรับเอกสารโครงการและความต้องการการตรวจสอบ
คู่มือสอบสวน
กรุณาระบุกว้างของสายไหม ความยาวของสายไหม ความต้องการพื้นที่คอมแพคต์ ความต้องการเบรกหรือล็อค การจัดวางการติดตั้งฐาน วัสดุ การรักษาผิว และความต้องการการรับรอง
ไม่แน่ใจเกี่ยวกับขนาดของกลมที่ถูกต้อง? ส่งกว้างของเชือกและความยาวการเก็บรักษาให้เรา, และเราจะแนะนําการตั้งค่ากลมที่เหมาะสม.
วิธี การ
สาย สาย เหล็ก ล้อ ลง บน กลอง เพื่อ ให้ ใส่ ไว้. ผู้ ใช้ ใช้ กลอง หมุน กลอง โดย การ จับ ริม กลอง ภายนอก, ใน ขณะ ที่ การ จัด หมุน หมุน กลอง ช่วย ให้ กลอง หมุน ได้ อย่าง เรียบร้อย.เบรคเท้าหรือปินล็อคล็อครักษา spool เมื่อเชือกถูกเก็บไว้หรือเมื่อ spool ไม่ทํางาน.
การใช้งาน
หน่วยเก็บสายใยสายพานเรือที่คอมพัคต์ พื้นที่จํากัด หน่วยเก็บสายใยสายพานเรือสํารอง การจัดสรรเครื่องบิน
การรับรองและข้อดี
ใบรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต ข้อดีประกอบด้วยโครงสร้างเบา, การหมุนที่เรียบร้อย, การติดตั้งพื้นฐานแบบพับ, ความปลอดภัยของเบรก / การล็อคขอบอิสระเรียบและวัสดุ/การเคลือบที่สามารถปรับแต่งได้.

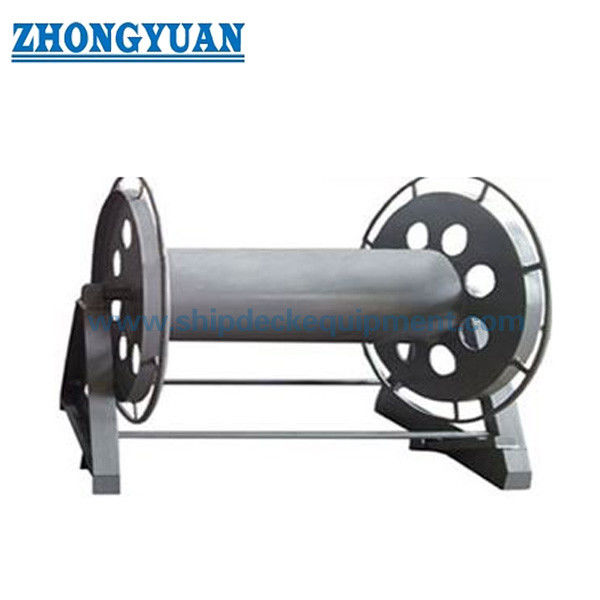

การวาด & ภาพถ่าย
รูปแบบการจัดทําทั่วไปและรูปภาพสินค้า
การสั่งซื้อ
ระบุ: รุ่น AW, กว้างสายไหม, ความยาวสายไหม, ความต้องการของพื้นที่ที่คอมแพคต์, ความต้องการของเบรคหรือล็อค, วัสดุ, การรักษาผิว, การจัดวางพื้นฐาน boltedจํานวนและความต้องการการรับรอง.
FAQ
Q1: ทําไมต้องเลือก AW no-handle reel?
A: ประเภท AW เหมาะสมเมื่อโครงสร้างที่คอมแพคต์และส่วนที่ออกออกน้อยกว่าถูกชอบสําหรับการใช้งานที่กํากับการเก็บของ
Q2: รีลทํางานอย่างไรโดยไม่มีมือ?
ตอบ: ผู้ใช้หมุน รีล โดยการจับริมนอกของกลอง การจัดวางเบียริงที่ถนัดสนับสนุนการหมุนที่เรียบร้อย
Q3: ประเภท AW ดีกว่าสําหรับพื้นที่ชั้นจํากัดหรือไม่?
ตอบ: ครับ การออกแบบที่ไม่มีมือ ทําให้ส่วนที่ออกออกน้อยลง และจัดวางง่ายขึ้นในพื้นที่เก็บของขนาดเล็ก
Q4: รีลนี้ใช้สําหรับยกหรือดึง?
ตอบ: ไม่ มันคือกล่องเก็บของสําหรับสายไหมเหล็ก ไม่ใช่กล่องยกหรือกล่องลาก
Q5: การรักษาพื้นผิวสามารถปรับปรุงได้หรือไม่?
ตอบ: ได้ครับ มีการกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ
