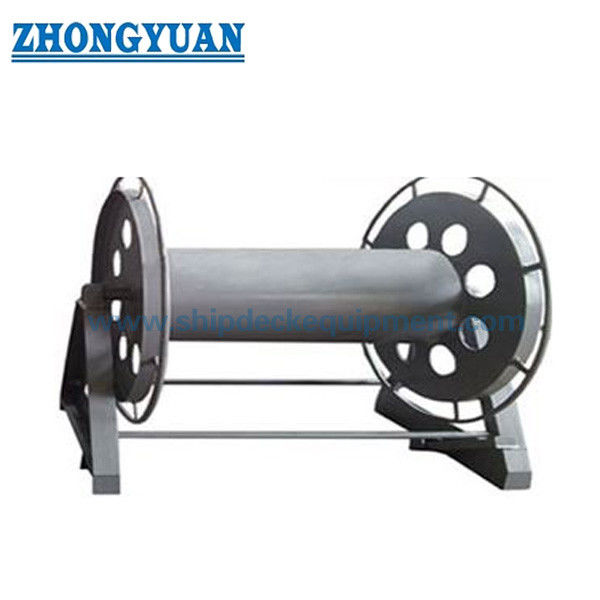

13–32 มม. ม้วนลวดสลิงเหล็กขนาดกะทัดรัดไม่มีที่จับ | CB/T 3468-92 ประเภท AW สำหรับจัดเก็บลวดสลิงบนเรือ

13–32 มม. ม้วนลวดสลิงเหล็กแบบกะทัดรัดไม่มีที่จับ | CB/T 3468-92 ประเภท AW สำหรับการจัดเก็บลวดสลิงบนเรือ

ภาพรวมผลิตภัณฑ์

ม้วนลวดสลิงเหล็กประเภท AW ออกแบบมาสำหรับการจัดเก็บลวดสลิงเหล็กบนเรือแบบกะทัดรัดที่ไม่ต้องการที่จับที่ยื่นออกมา

การออกแบบที่ไม่มีที่จับทำให้ม้วนมีรูปทรงที่เรียบง่ายและกะทัดรัด ผู้ปฏิบัติงานหมุนม้วนโดยการจับขอบด้านนอกของดรัม ทำให้เหมาะสำหรับพื้นที่ดาดฟ้าที่จำกัดและการใช้งานความถี่ต่ำ

เมื่อเทียบกับม้วนประเภท A ที่ใช้ที่จับ ประเภท AW จะลดส่วนที่ยื่นออกมาและมีโครงสร้างที่เรียบง่ายกว่าสำหรับการใช้งานที่เน้นการจัดเก็บ

ม้วนนี้ใช้สำหรับการจัดเก็บเท่านั้น ไม่ใช่สำหรับการยกหรือดึง เหมาะสำหรับลวดสลิงเหล็กขนาด 13 มม. ถึง 32 มม. ที่มีความยาวจัดเก็บตั้งแต่ 120 ม. ถึง 190 ม.

ฐานแบบยึดด้วยสลัก, ระบบตลับลูกปืนหล่อลื่น, เบรกหรือสลักล็อคเสริม และการตกแต่งขอบที่เรียบช่วยรองรับการจัดเก็บที่ปลอดภัยและการจัดวางบนเรือที่ง่ายขึ้น

ข้อมูลจำเพาะโดยย่อ

• เส้นผ่านศูนย์กลางลวดสลิงที่ใช้ได้: 13-32 มม. -> เหมาะสำหรับการจัดเก็บลวดสลิงเหล็กขนาดเล็กถึงขนาดกลางบนเรือ
• การทำงาน: ไม่มีที่จับ, การทำงานแบบจับดรัม -> ผู้ปฏิบัติงานหมุนม้วนโดยการจับขอบด้านนอกของดรัม
• โครงสร้างกะทัดรัด: ไม่มีที่จับที่ยื่นออกมา -> ดีกว่าสำหรับพื้นที่ดาดฟ้าและพื้นที่จัดเก็บที่จำกัด
• มาตรฐาน: CB/T 3468-92 ประเภท AW -> มาตรฐานอ้างอิงม้วนลวดสลิงเหล็กบนเรือ
• ความจุของดรัม: 120-190 ม. -> เลือกตามเส้นผ่านศูนย์กลางของสลิงและความยาวจัดเก็บที่ต้องการ
• เบรก / ล็อค: มีเบรกเท้าหรือสลักล็อค -> ทำให้ม้วนมีความมั่นคงระหว่างการจัดเก็บ
• การยึดฐาน: ฐานแบบยึดด้วยสลัก -> ติดตั้ง ถอด และย้ายได้สะดวก
• โครงสร้าง: การออกแบบรูลดน้ำหนัก -> ลดน้ำหนักผลิตภัณฑ์พร้อมทั้งรักษาความแข็งแรงของโครงสร้าง
• ระบบตลับลูกปืน: การออกแบบตลับลูกปืนหล่อลื่น -> หมุนได้ง่ายขึ้นและใช้แรงน้อยลง
• วัสดุ: เหล็กอ่อน / สแตนเลส 304 / 316L -> เลือกตามความต้องการด้านการกัดกร่อนและงบประมาณ
• การเคลือบผิว: การชุบสังกะสีแบบจุ่มร้อน / การพ่นทราย Sa2.5 + การเคลือบอีพ็อกซี่ / สแตนเลสขัดเงา -> การป้องกันการกัดกร่อนในทะเล
• การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต

พารามิเตอร์ทางเทคนิคหลัก

หมายเหตุ: รุ่น, รายละเอียดเบรก, การจัดวางฐาน และขนาดดรัม สามารถยืนยันได้ตามแบบโครงการและผังดาดฟ้าเรือ

คู่มือการเลือก

ขั้นตอนที่ 1 - ยืนยันเส้นผ่านศูนย์กลางลวดสลิง -> เลือกรุ่น AW13, AW17, AW21, AW26 หรือ AW32 ตามขนาดสลิง

ขั้นตอนที่ 2 - ยืนยันความต้องการพื้นที่กะทัดรัด -> เลือกรุ่น AW เมื่อไม่ต้องการที่จับที่ยื่นออกมา

ขั้นตอนที่ 3 - ยืนยันวิธีการทำงาน -> ผู้ปฏิบัติงานหมุนโดยการจับขอบด้านนอกของดรัม

ขั้นตอนที่ 4 - ยืนยันความยาวจัดเก็บ -> จับคู่ความจุของดรัมตั้งแต่ 120 ม. ถึง 190 ม.

ขั้นตอนที่ 5 - ยืนยันความต้องการเบรกหรือล็อค -> แนะนำเพื่อความปลอดภัยในการจัดเก็บและสภาพที่มั่นคงบนเรือ

ขั้นตอนที่ 6 - ยืนยันการยึดฐานและการเคลือบ -> ฐานแบบยึดด้วยสลักและระบบเคลือบตามการจัดวางดาดฟ้าเรือ

ขั้นตอนที่ 7 - ยืนยันความต้องการใบรับรอง -> ใบรับรองการทดสอบของผู้ผลิต หรือใบรับรองชั้นตามความต้องการของโครงการ

โครงสร้าง

ดรัม | แกนดรัมท่อเหล็ก | เพลา | ระบบตลับลูกปืนหล่อลื่น | โครงรองรับ | ฐานแบบยึดด้วยสลัก | รูลดน้ำหนัก | เบรกเท้า / สลักล็อค | โครงสร้างกะทัดรัดไม่มีที่จับ

ข้อดีด้านการออกแบบและคุณภาพ

• การออกแบบที่ไม่มีที่จับ -> หลีกเลี่ยงที่จับที่ยื่นออกมาและเพิ่มความกะทัดรัดในการจัดเก็บ
• การทำงานแบบจับดรัม -> ผู้ปฏิบัติงานหมุนโดยการจับขอบด้านนอกของดรัม
• โครงสร้างที่เรียบง่ายขึ้น -> ชิ้นส่วนการทำงานภายนอกน้อยลงและจัดเก็บได้ง่ายขึ้น
• รูลดน้ำหนัก -> ลดน้ำหนักผลิตภัณฑ์โดยไม่ส่งผลกระทบต่อความแข็งแรงของโครงสร้าง
• เบรกเท้าหรือสลักล็อค -> ทำให้ม้วนมีความมั่นคงระหว่างการจัดเก็บหรือขณะพัก
• ระบบตลับลูกปืนหล่อลื่น -> หมุนได้ราบรื่นและใช้แรงน้อยลง
• ฐานแบบยึดด้วยสลัก -> ติดตั้ง ถอด และย้ายได้สะดวก
• ขอบที่เรียบ -> ป้องกันผู้ปฏิบัติงานจากขอบคมและเพิ่มความปลอดภัยในการจัดการ
• พื้นผิวสัมผัสสลิงที่เรียบ -> ลดความเสี่ยงของความเสียหายต่อลวดสลิงระหว่างการพันและจัดเก็บ

คุณลักษณะที่กำหนดเอง

• ประเภทผลิตภัณฑ์: ม้วนจัดเก็บลวดสลิงเหล็กแบบกะทัดรัดไม่มีที่จับ -> ใช้สำหรับจัดเก็บลวดสลิงบนเรือ ไม่ใช่สำหรับการยก
• มาตรฐาน: CB/T 3468-92 ประเภท AW -> มาตรฐานอ้างอิงม้วนบนเรือ
• สลิงที่ใช้ได้: ลวดสลิงเหล็กขนาด 13-32 มม. -> ครอบคลุมความต้องการจัดเก็บขนาดเล็กและขนาดกลาง
• ความจุ: 120-190 ม. -> เลือกตามเส้นผ่านศูนย์กลางของสลิงและความยาวจัดเก็บที่ต้องการ
• การทำงาน: การทำงานแบบจับดรัม -> ผู้ปฏิบัติงานหมุนโดยการจับขอบด้านนอกของดรัม
• โครงสร้าง: ไม่มีที่จับที่ยื่นออกมา -> เหมาะสำหรับการจัดเก็บแบบกะทัดรัดและพื้นที่ดาดฟ้าที่จำกัด
• เบรก: มีเบรกเท้า -> เพิ่มความมั่นคงในการจัดเก็บ
• ล็อค: มีสลักล็อค -> ทำให้ม้วนปลอดภัยระหว่างการจัดเก็บ
• การติดตั้ง: ฐานแบบยึดด้วยสลัก -> ติดตั้งและย้ายได้ง่าย
• วัสดุ: เหล็กอ่อน / สแตนเลส 304 / 316L -> เลือกตามความต้องการด้านการกัดกร่อนและงบประมาณ
• การเคลือบผิว: การชุบสังกะสีแบบจุ่มร้อน / การเคลือบอีพ็อกซี่ / สแตนเลสขัดเงา -> การป้องกันการกัดกร่อนในทะเล
• การปรับแต่ง: ขนาดดรัม, การจัดวางฐาน, เบรก, สลักล็อค และวัสดุ -> รองรับความต้องการเฉพาะของโครงการ
• การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต -> รองรับเอกสารโครงการและความต้องการในการตรวจสอบ

คู่มือการสอบถาม

โปรดระบุเส้นผ่านศูนย์กลางลวดสลิง, ความยาวสลิง, ความต้องการพื้นที่กะทัดรัด, ความต้องการเบรกหรือล็อค, การจัดวางการยึดฐาน, วัสดุ, การเคลือบผิว และความต้องการใบรับรอง

ไม่แน่ใจเกี่ยวกับขนาดม้วนที่ถูกต้อง? ส่งเส้นผ่านศูนย์กลางสลิงและความยาวจัดเก็บมาให้เรา แล้วเราจะแนะนำการกำหนดค่าม้วนที่เหมาะสม

วิธีการทำงาน

ลวดสลิงเหล็กจะถูกพันเข้ากับดรัมเพื่อจัดเก็บ ผู้ปฏิบัติงานหมุนม้วนโดยการจับขอบด้านนอกของดรัม ในขณะที่ระบบตลับลูกปืนรองรับการเคลื่อนไหวที่ราบรื่น เบรกเท้าหรือสลักล็อคจะยึดม้วนให้แน่นเมื่อสลิงถูกจัดเก็บหรือเมื่อม้วนไม่ได้ใช้งาน

การใช้งาน

การจัดเก็บลวดสลิงบนดาดฟ้าเรือแบบกะทัดรัด | พื้นที่ดาดฟ้าจำกัด | การจัดเก็บสลิงสมอสำรอง | การติดตั้งเรือ | การจัดเก็บสลิงในโรงงาน

การรับรองและข้อดี

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต ข้อดี ได้แก่ โครงสร้างน้ำหนักเบา, การหมุนที่ราบรื่น, การติดตั้งฐานแบบยึดด้วยสลัก, ความปลอดภัยของเบรก/ล็อค, ขอบที่เรียบ และวัสดุ/การเคลือบที่ปรับแต่งได้

แบบและรูปถ่าย

แบบทั่วไปและรูปถ่ายผลิตภัณฑ์

การสั่งซื้อ

ระบุ: รุ่น AW, เส้นผ่านศูนย์กลางลวดสลิง, ความยาวสลิง, ความต้องการพื้นที่กะทัดรัด, ความต้องการเบรกหรือล็อค, วัสดุ, การเคลือบผิว, การจัดวางฐานแบบยึดด้วยสลัก, จำนวน และความต้องการใบรับรอง

คำถามที่พบบ่อย

คำถามที่ 1: ทำไมถึงเลือกม้วนแบบไม่มีที่จับประเภท AW?
A: ประเภท AW เหมาะสมเมื่อต้องการโครงสร้างที่กะทัดรัดและชิ้นส่วนที่ยื่นออกมาน้อยลงสำหรับการใช้งานที่เน้นการจัดเก็บ

คำถามที่ 2: ม้วนทำงานอย่างไรโดยไม่มีที่จับ?
A: ผู้ปฏิบัติงานหมุนม้วนโดยการจับขอบด้านนอกของดรัม ระบบตลับลูกปืนหล่อลื่นรองรับการหมุนที่ราบรื่น

คำถามที่ 3: ประเภท AW ดีกว่าสำหรับพื้นที่ดาดฟ้าที่จำกัดหรือไม่?
A: ใช่ การออกแบบที่ไม่มีที่จับช่วยลดชิ้นส่วนที่ยื่นออกมาและจัดวางได้ง่ายขึ้นในพื้นที่จัดเก็บที่กะทัดรัด

คำถามที่ 4: ม้วนนี้ใช้สำหรับยกหรือดึงหรือไม่?
A: ไม่ใช่ เป็นม้วนสำหรับจัดเก็บลวดสลิงเหล็ก ไม่ใช่วินช์ยกหรือวินช์ลากจูง

คำถามที่ 5: สามารถปรับแต่งการเคลือบผิวได้หรือไม่?
A: ใช่ มีการชุบสังกะสีแบบจุ่มร้อน, การพ่นทราย Sa2.5 บวกกับการเคลือบอีพ็อกซี่, สแตนเลสขัดเงา และการเคลือบที่ปรับแต่งได้
