ระบบกว้านลากไฮดรอลิกแบบน้ำตก 500-2000kN | อุปกรณ์ลากจูงและคุ้มกันทางทะเล
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipment |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| ความสามารถในการดึงความปลอดภัย: | 500-2000KN | ความสามารถในการถือครอง: | 1,000-3200kn |
|---|---|---|---|
| ความเร็ว: | 5-10m/นาที | ความจุกลอง: | ถึง 1,600 ม |
| เชือก Dia: | 11 – 90 (มม.) | ตำแหน่งการควบคุม: | การควบคุมระยะไกลและท้องถิ่น |
| ไม่จำเป็น: | เครื่องวัดภาระ ความเร็วและความยาวของเชือก | วัสดุ: | เหล็กอ่อน |
| การรักษาพื้นผิว: | การเป่าทรายเป็น S2.5 + 3 ชั้นของสี epoxy | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, Rina, IRS, RS ฯลฯ |
| เน้น: | เครื่องกว้านน้ำตกไฮดรอลิก เครื่องกว้านน้ำตก เครื่องกว้านกลองคู่ 10 เมตร/นาที,Waterfall Winch,10m/min dual drum winch |
||
รายละเอียดสินค้า
ระบบกว้านลากไฮดรอลิกแบบน้ำตก 500-2000kN | อุปกรณ์ลากจูงและคุ้มกันทางทะเล
ภาพรวมผลิตภัณฑ์
ระบบกว้านลากไฮดรอลิกแบบน้ำตกได้รับการออกแบบมาสำหรับการปฏิบัติการลากจูงและคุ้มกันงานหนักบนเรือเดินทะเล เช่น เรือลากจูงและเรือสนับสนุนนอกชายฝั่ง
ระบบนี้รวมกว้านลาก, ระบบขับเคลื่อนไฮดรอลิก, ระบบเบรก และระบบควบคุม เพื่อให้แน่ใจว่าการลากจูงมีความปลอดภัยและต่อเนื่องภายใต้สภาวะโหลดสูง
การกำหนดค่าแบบน้ำตกสองดรัมช่วยให้สามารถทำงานแยกกันหรือพร้อมกันเพื่อการปฏิบัติการลากจูงที่ยืดหยุ่น
ส่วนประกอบของระบบ
กว้านลากไฮดรอลิก | ชุดกำลังไฮดรอลิก | ระบบควบคุม | ดรัมคู่แบบน้ำตก | อุปกรณ์พันเชือก | ระบบเบรก | เชือกสลิงลากจูง | ระบบตรวจสอบ (อุปกรณ์เสริม)
ข้อมูลจำเพาะโดยย่อ
• ความสามารถในการดึง: 500-2000 kN
• ความสามารถในการจับยึด: 1000-3200 kN
• ความเร็ว: 5-10 ม./นาที
• ความจุของดรัม: 1000-1600 ม.
• เส้นผ่านศูนย์กลางเชือกสลิง: 36-68 มม.
• ประเภทดรัม: ดรัมคู่แบบน้ำตก
• ประเภทการขับเคลื่อน: ไฮดรอลิก
• การควบคุม: เฉพาะที่และระยะไกล
พารามิเตอร์ทางเทคนิคหลัก
| แรงดึง (kN) | ความสามารถในการจับยึด (kN) | ความเร็ว (ม./นาที) | ขนาดเชือก (มม. x ม.) | น้ำหนัก (ตัน) |
| 500 | 1000 | 10 | 36x1000 | 22 |
| 750 | 1450 | 9 | 44x1200 | 26 |
| 1000 | 1800 | 6 | 52x1400 | 32 |
| 1250 | 2200 | 6 | 56x1500 | 35 |
| 1500 | 2650 | 5 | 60x1600 | 40 |
| 1750 | 3000 | 5 | 64x1600 | 46 |
| 2000 | 3200 | 5 | 68x1600 | 52 |
คู่มือการเลือก
ขั้นตอนที่ 1 - ความสามารถในการดึง: 500-2000 kN | ขั้นตอนที่ 2 - ความสามารถในการจับยึด: 1000-3200 kN | ขั้นตอนที่ 3 - เส้นผ่านศูนย์กลางเชือก: 36-68 มม. | ขั้นตอนที่ 4 - ความเร็ว: 5-10 ม./นาที | ขั้นตอนที่ 5 - การขับเคลื่อน: ไฮดรอลิก | ขั้นตอนที่ 6 - การควบคุม: เฉพาะที่/ระยะไกล
โครงสร้างและส่วนประกอบ
มอเตอร์ไฮดรอลิก | เกียร์ | ดรัมคู่แบบน้ำตก | ระบบเชือกสลิง | ระบบเบรก | อุปกรณ์พันเชือก | แผงควบคุม | โครงฐาน
คู่มือการกำหนดค่าแบบกำหนดเองและการสอบถาม
ความสามารถในการดึง | ความสามารถในการจับยึด | เส้นผ่านศูนย์กลางเชือก | ความยาวเชือก | ประเภทดรัม | ระบบควบคุม | ข้อกำหนดการติดตั้ง
วิธีการทำงาน
มอเตอร์ไฮดรอลิกขับเคลื่อนดรัมผ่านเกียร์เพื่อพันหรือปล่อยเชือก โครงสร้างแบบน้ำตกช่วยให้การพันเชือกเป็นไปอย่างเหมาะสมและประสิทธิภาพการลากจูงที่เสถียร
การใช้งาน
เรือลากจูง | เรือลากจูงนอกชายฝั่ง | เรือจัดการสมอ | การปฏิบัติการลากจูงคุ้มกัน | เรือวิศวกรรมทางทะเล
การรับรองและข้อดี
การรับรอง: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS
ข้อดี: ความสามารถในการดึงสูง | ระบบขับเคลื่อนไฮดรอลิกที่เสถียร | ความยืดหยุ่นของดรัมคู่ | การพันเชือกอัตโนมัติ | ประสิทธิภาพงานหนัก
แบบและรูปถ่าย
• แบบทั่วไป
• แบบผังระบบ
• แผนภาพไฮดรอลิก

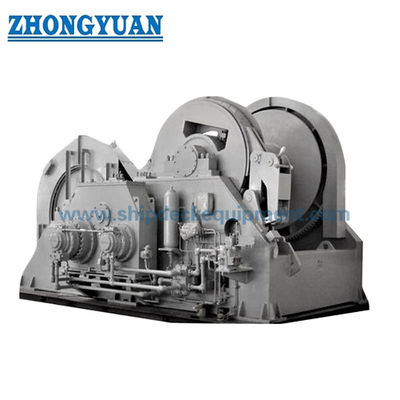

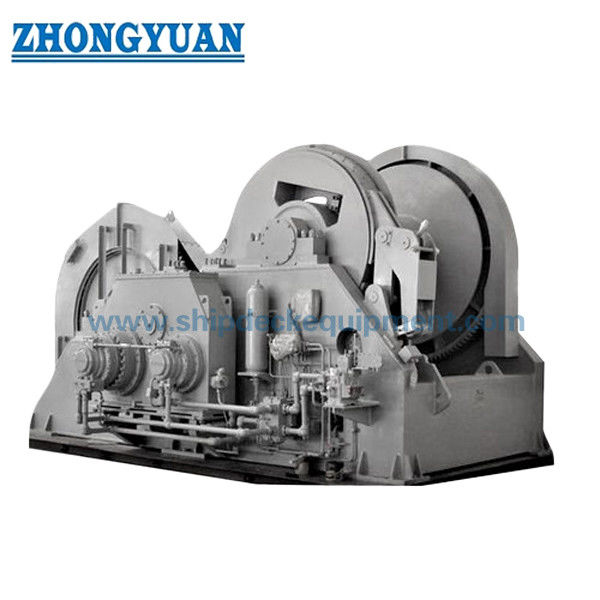

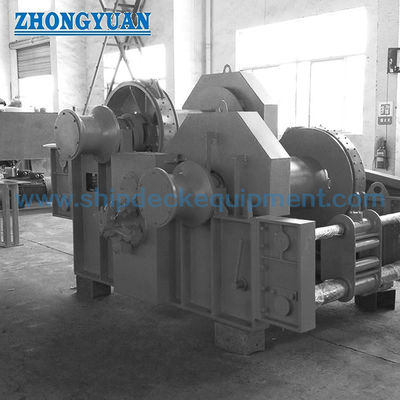

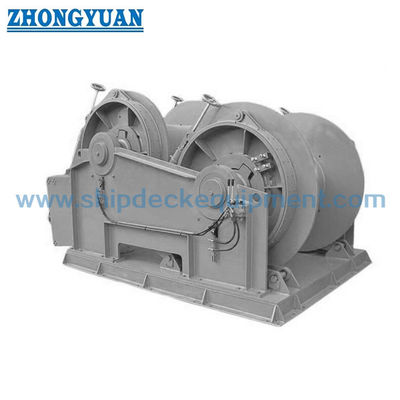

• รูปถ่ายผลิตภัณฑ์
ข้อมูลการสั่งซื้อ
• MOQ: 1 หน่วย
• ระยะเวลาจัดส่ง: ขึ้นอยู่กับโครงการ
• การชำระเงิน: T/T, L/C
คำถามที่พบบ่อย
คำถามที่ 1: กว้านนี้เหมาะสำหรับการปฏิบัติการผูกเรือหรือไม่?
คำตอบ: ไม่ กว้านนี้ออกแบบมาโดยเฉพาะสำหรับการปฏิบัติการลากจูงและคุ้มกันด้วยความสามารถในการดึงสูง
คำถามที่ 2: ดรัมทั้งสองสามารถทำงานแยกกันได้หรือไม่?
คำตอบ: ได้ การกำหนดค่าดรัมคู่ช่วยให้สามารถทำงานแยกกันหรือพร้อมกันได้
คำถามที่ 3: สามารถเพิ่มระบบตรวจสอบได้หรือไม่?
คำตอบ: ได้ ระบบตรวจสอบโหลด ความยาวเชือก และการวัดความเร็วเป็นอุปกรณ์เสริม
