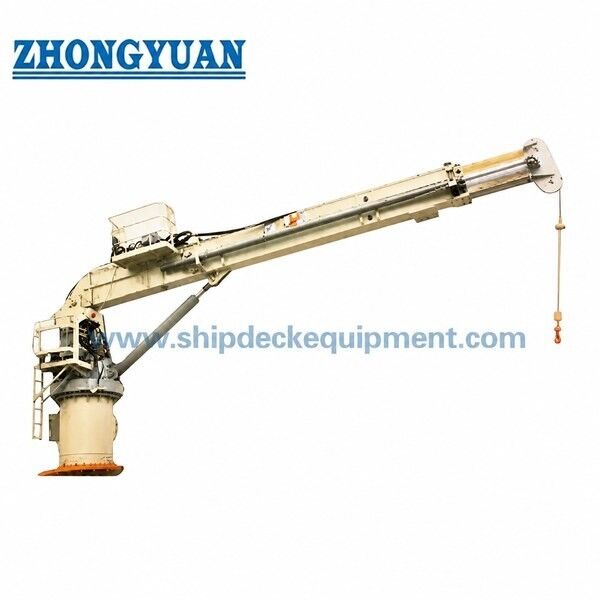

3T 20m ไฮดรอลิก เทเลสโกปิก บูม มารีนเครน

เครนทะเลบูมยืดหดไฮดรอลิก 3T 20 ม. | เครนบนเรือพร้อมห้องควบคุม

ภาพรวมผลิตภัณฑ์

เครนทะเลบูมยืดหดไฮดรอลิก 3T 20 ม. เป็นอุปกรณ์ยกบนดาดฟ้าเรือที่ติดตั้งบนดาดฟ้า ประกอบด้วยบูมยืดหดแบบกล่อง รอกไฮดรอลิก ฟังก์ชันการยกและหมุนด้วยไฮดรอลิก และห้องควบคุม การจัดเรียงแบบยืดหดช่วยให้สามารถปรับระยะบูมสำหรับการขนถ่ายสินค้า เสบียง การบำรุงรักษา และงานจัดการทั่วไปบนดาดฟ้าได้ ในขณะที่ลดพื้นที่จัดเก็บเมื่อเทียบกับบูมยาวแบบคงที่

ข้อมูลผลิตภัณฑ์ที่ให้มาบ่งชี้รุ่น 3 ตัน ในช่วงรัศมีการทำงาน 5-20 เมตร อย่างไรก็ตาม ตารางที่มีอยู่เป็นตารางพารามิเตอร์รุ่น/ซีรีส์ แทนที่จะเป็นแผนภูมิการรับน้ำหนักที่ได้รับการอนุมัติ จึงไม่ยืนยันโดยอิสระว่าสามารถรับน้ำหนัก 3 ตัน ที่ระยะเอื้อมเต็ม 20 เมตรได้ ดังนั้น ความสามารถในการยกขั้นสุดท้ายที่แต่ละรัศมี การเคลื่อนที่ของเรือ ขีดจำกัดลม แรงดันฐาน แหล่งจ่ายไฟ โหมดควบคุม และขอบเขตการจำแนกประเภทจะต้องได้รับการยืนยันในแบบ GA ที่ได้รับการอนุมัติ แผนภูมิการรับน้ำหนัก และข้อกำหนดโครงการ

ข้อมูลจำเพาะโดยย่อ

• ประเภทผลิตภัณฑ์: เครนบนเรือบูมยืดหดไฮดรอลิก → ระยะเอื้อมปรับได้พร้อมการจัดเก็บที่กะทัดรัดสำหรับงานยกบนดาดฟ้า
• SWL สูงสุดที่ระบุ: 3 ตัน → โหลดที่อนุญาตขั้นสุดท้ายที่แต่ละรัศมีการทำงานต้องเป็นไปตามแผนภูมิการรับน้ำหนักที่ได้รับการอนุมัติ
• รัศมีการทำงาน: 5-20 เมตร ในแถว 3 ตันที่ให้มา → มีประโยชน์สำหรับการวางแผนดาดฟ้าเบื้องต้นและการตรวจสอบระยะเอื้อม
• ประสิทธิภาพการยก: 10-15 ม./นาที พร้อมความสูงในการยกที่ระบุ 30-40 เมตร → ความเร็วขั้นสุดท้ายและการเคลื่อนที่ของตะขอควรได้รับการยืนยันสำหรับการจัดระเบียบและการใช้งานโครงการที่เลือก
• การหมุน: 0.5-1 รอบ/นาที พร้อมการจัดเรียง 0-360° ที่ระบุในบันทึกผลิตภัณฑ์ที่มีอยู่ → การหมุนแบบต่อเนื่อง/จำกัด และตรรกะสวิตช์จำกัดเป็นเฉพาะโครงการ
• เวลาในการยก: 70-80 วินาที สำหรับแถว 3 ตันที่ให้มา → บ่งชี้การปรับมุมบูมด้วยไฮดรอลิก แทนการทำงานที่รัศมีคงที่
• กำลังไฟ: 25 กิโลวัตต์ ในตาราง 3 ตันที่ให้มา → การปรับขนาดมอเตอร์/HPU ต้องได้รับการยืนยันอีกครั้งเทียบกับรอบการทำงาน ฟังก์ชันพร้อมกัน แรงดัน/การไหลของไฮดรอลิก และแหล่งจ่ายไฟของเรือ
• สถานีผู้ควบคุม: การกำหนดค่าห้องควบคุม → ฟังก์ชันการควบคุมเฉพาะที่ ห้องควบคุม และ/หรือ รีโมทคอนโทรล ควรได้รับการกำหนดในปรัชญาการควบคุมที่ได้รับการอนุมัติ

​พารามิเตอร์ทางเทคนิคหลัก

คู่มือการเลือกและการสอบถาม

ขั้นตอนที่ 1:ยืนยันภาระการยก: น้ำหนักบรรทุก SWL ที่ต้องการที่แต่ละระยะเอื้อม รัศมีการทำงานขั้นต่ำและสูงสุด ความสูงในการยก/ระยะการเคลื่อนที่ของตะขอ ประเภทสินค้า และเส้นทางการยก จำเป็นต้องมีแผนภูมิการรับน้ำหนัก SWL-รัศมีสำหรับการเลือกขั้นสุดท้าย

ขั้นตอนที่ 2:ยืนยันสภาพเรือและการปฏิบัติงาน: ประเภทเรือ ภาระหน้าที่บนเรือที่ตั้งใจไว้ ขีดจำกัดการเอียง/การtrim เกณฑ์ลมขณะปฏิบัติงานและขณะจัดเก็บ อุณหภูมิแวดล้อม/การออกแบบ และไม่ว่าการยกจะเป็นการยกบนเรือ การยกจากเรือไปยังฝั่ง หรือการปฏิบัติงานยกนอกชายฝั่งที่กำหนดแยกต่างหาก

ขั้นตอนที่ 3:ยืนยันประสิทธิภาพและกำลังไฟ: ความเร็วในการยก การหมุน การยก และการยืดหด รอบการทำงาน แรงดัน/ความถี่/เฟสไฟฟ้า การจัดเรียงชุดกำลังไฮดรอลิก และข้อกำหนดความซ้ำซ้อนใดๆ

ขั้นตอนที่ 4:ยืนยันส่วนต่อประสานการติดตั้ง: ความสูงและเส้นผ่านศูนย์กลางฐานรอง พื้นฐานแบบเชื่อมหรือแบบยึดด้วยสลัก พื้นที่ดาดฟ้าที่มีอยู่ ตำแหน่งจัดเก็บ/จอดบูม การเสริมแรงดาดฟ้า และแรงและโมเมนต์ฐานรองที่อนุญาต

ขั้นตอนที่ 5:ยืนยันขอบเขตการควบคุมและความปลอดภัย: ห้องควบคุมผู้ปฏิบัติงาน ฟังก์ชันการควบคุมเฉพาะที่/รีโมทคอนโทรล ปุ่มหยุดฉุกเฉิน เบรก สวิตช์จำกัด การป้องกันการโอเวอร์โหลด/โมเมนต์โหลด และฟังก์ชันความปลอดภัยเพิ่มเติมของโครงการ การกำหนดค่าขั้นสุดท้ายขึ้นอยู่กับการออกแบบที่ได้รับการอนุมัติ

ขั้นตอนที่ 6:ยืนยันขอบเขตการจำแนกประเภทและการจัดส่ง: สังคมจำแนกประเภท/ข้อกำหนดธงที่ต้องการ ใบรับรองและขอบเขตการเป็นพยาน ระบบเคลือบ ปริมาณ ปลายทาง เวลาจัดส่งที่ต้องการ แบบ GA ของเรือ แบบการติดตั้ง และรูปถ่ายอ้างอิง

โครงสร้างและส่วนประกอบ

ฐานรองดาดฟ้า / ส่วนต่อประสานฐานราก | แบริ่งหมุนและโครงสร้างหมุน | บูมกล่องยืดหด | กลไกการยืดบูม | กระบอกไฮดรอลิกยก | รอกไฮดรอลิก | รอก สลิง และชุดตะขอ | ระบบกำลังและควบคุมไฮดรอลิก | ตู้ควบคุมไฟฟ้า | ห้องควบคุมผู้ปฏิบัติงาน / สถานีควบคุม

ข้อได้เปรียบด้านวิศวกรรมและคุณภาพของเครนทะเล

• ระยะเอื้อมแบบยืดหดช่วยให้เครนครอบคลุมตำแหน่งดาดฟ้าต่างๆ ได้โดยไม่ต้องรักษาความยาวบูมเต็มตลอดเวลา ซึ่งมีประโยชน์ในกรณีที่พื้นที่จัดเก็บและพื้นที่ดาดฟ้ามีจำกัด
• สำหรับเครนแบบยืดหด การเลือกควรขึ้นอยู่กับแผนภูมิการรับน้ำหนักที่ได้รับการอนุมัติ แทนที่จะเป็น SWL สูงสุดเพียงค่าเดียว การยืดบูม รัศมีการทำงาน และการเอียงของเรืออาจส่งผลกระทบอย่างมากต่อความสามารถในการยกที่อนุญาต
• ฐานรองและฐานรากบนดาดฟ้าเป็นส่วนหนึ่งของเส้นทางการรับน้ำหนัก แรงแนวตั้ง โมเมนต์พลิกคว่ำ โมเมนต์หมุน และการเสริมแรงดาดฟ้าเฉพาะที่ควรตรวจสอบจากข้อมูลโหลดฐานรากที่ได้รับการอนุมัติก่อนการติดตั้ง
• การยก การยก การยืดหด และการหมุนด้วยไฮดรอลิกช่วยให้สามารถกำหนดตำแหน่งได้อย่างแม่นยำ แต่แรงดันไฮดรอลิก การไหล การระบายความร้อน เกรดน้ำมัน ข้อกำหนดท่อ และการเลือกซีลต้องตรงกับรอบการทำงานจริงและอุณหภูมิการออกแบบ
• อุปกรณ์ควบคุมและความปลอดภัยควรได้รับการกำหนดเป็นส่วนหนึ่งของชุดอนุมัติโครงการ เบรกที่จำเป็น ขีดจำกัดบน/ล่าง การป้องกันการโอเวอร์โหลดหรือโมเมนต์โหลด ปุ่มหยุดฉุกเฉิน และขีดจำกัดการหมุนต้องไม่ถือว่าเป็นไปตามคำอธิบายรุ่นทั่วไป
• สำหรับการใช้งานในทะเลที่สัมผัส การเตรียมพื้นผิวและการเคลือบควรระบุโดยระบบเคลือบของเรือ บันทึกที่มีอยู่ระบุการทำความสะอาดด้วยการพ่นทรายและระบบอีพ็อกซี่สามชั้น การเตรียมเกรดขั้นสุดท้าย DFT และหมวดหมู่สภาพแวดล้อม/ความทนทานของ ISO 12944 ควรได้รับการยืนยัน
• ภาระหน้าที่ของเครนบนเรือและภาระหน้าที่ยกนอกชายฝั่งไม่สามารถทดแทนกันได้ การยกนอกชายฝั่งต้องการฐานการออกแบบพลวัต/สิ่งแวดล้อมที่เกี่ยวข้องและขอบเขตการอนุมัติที่จะระบุแยกต่างหาก

คุณลักษณะที่กำหนดเอง

• ความจุที่กำหนด: SWL สูงสุดที่ระบุ 3 ตัน → โหลดที่อนุญาตที่แต่ละรัศมีต้องเป็นไปตามแผนภูมิการรับน้ำหนักที่ได้รับการอนุมัติ
• รัศมีการทำงาน: 5-20 เมตร → ยืนยันรัศมีขั้นต่ำ ระยะเอื้อมสูงสุด และโหลดที่กำหนดตลอดช่วง
• ระบบบูม: ไฮดรอลิกยืดหด → ให้ระยะเอื้อมที่ปรับได้และพื้นที่จัดเก็บที่สั้นกว่าบูมยาวแบบคงที่
• การยก: รอกไฮดรอลิก 10-15 ม./นาที ที่ระบุ → ต้องยืนยันการจัดระเบียบ สลิง ตะขอ และการจัดเรียงเบรก
• การหมุน: 0-360°, 0.5-1 รอบ/นาที ที่ระบุ → ต้องยืนยันการหมุนแบบต่อเนื่องหรือจำกัด และการเดินสายเคเบิล/ท่อ
• การยก: กระบอกไฮดรอลิก 70-80 วินาที ที่ระบุ → ต้องยืนยันช่วงมุมบูมและการจัดเรียงขีดจำกัดปลาย
• สถานีควบคุม: การกำหนดค่าห้องควบคุม → ฟังก์ชันการควบคุมเฉพาะที่หรือรีโมทคอนโทรลมีให้ใช้งานเมื่อระบุและอนุมัติเท่านั้น
• การติดตั้ง: ฐานรองดาดฟ้า การจัดเรียงแบบเชื่อมหรือแบบยึดด้วยสลักที่อ้างอิง → ส่วนต่อประสานฐานรองและการเสริมแรงดาดฟ้าต้องเป็นไปตามโหลดฐานรากที่ได้รับการอนุมัติ
• อุณหภูมิการทำงาน: -40°C ถึง +50°C ที่ระบุ → เหล็กอุณหภูมิต่ำ น้ำมันไฮดรอลิก ซีล และส่วนประกอบไฟฟ้าต้องการการยืนยันโครงการ
• การป้องกันพื้นผิว: ระบบเคลือบทะเลตามข้อกำหนดโครงการ → บันทึกที่มีอยู่ระบุการทำความสะอาดด้วยการพ่นทรายบวกอีพ็อกซี่สามชั้น; ต้องยืนยัน DFT และหมวดหมู่ ISO 12944 ปัจจุบัน
• การจำแนกประเภท: มีให้ตามความต้องการของโครงการ → การอนุมัติชั้นเรียน การสำรวจ การทดสอบ และขอบเขตใบรับรองต้องตกลงกันก่อนการเสนอราคา

วิธีการทำงาน

คำสั่งผู้ปฏิบัติงาน → กำลังไฮดรอลิกขับเคลื่อนฟังก์ชันการยก / การยก / การยืดหด / การหมุน → ระยะเอื้อมบูมจะถูกปรับสำหรับตำแหน่งการทำงานที่ต้องการ → รอกจะยกหรือลดโหลดภายในแผนภูมิการรับน้ำหนักที่ได้รับการอนุมัติ → การหมุนจะวางโหลดไว้ในภาคการทำงานที่ได้รับอนุญาต → เครนจะถูกส่งกลับไปยังสภาพที่จัดเก็บ/ยึดที่ได้รับการอนุมัติหลังการใช้งาน

การใช้งาน

การจัดการสินค้าและเสบียงบนดาดฟ้าเรือ | การบำรุงรักษาดาดฟ้าและการจัดการอุปกรณ์ | เรือบรรทุกสินค้า | เรือทำงานและเรือบริการ | งานยกบนเรือทั่วไป | โครงการสร้างใหม่และเปลี่ยนเครน

การรับรองและข้อได้เปรียบ

การจำแนกประเภท การตรวจสอบ การทดสอบโหลด และการรับรองสามารถจัดเตรียมได้ตามธงเรือ ข้อกำหนดโครงการ และสังคมจำแนกประเภทที่เลือก โดยขึ้นอยู่กับการอนุมัติชั้นเรียนและขอบเขตคำสั่งซื้อที่ตกลงกัน สำหรับโครงการที่กฎ SOLAS II-1/3-13 มีผลบังคับใช้ ข้อกำหนดการออกแบบ การก่อสร้าง การติดตั้ง การทดสอบ การทำเครื่องหมาย/เอกสาร SWL การตรวจสอบ การปฏิบัติงาน และการบำรุงรักษาที่เกี่ยวข้องควรได้รับการจัดการในชุดอนุมัติ

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต

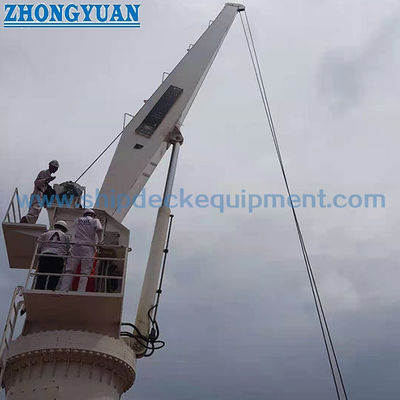

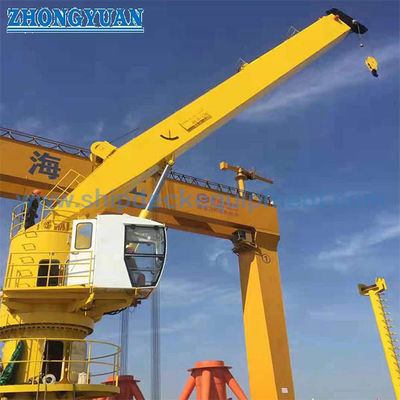

แบบและรูปถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: "3T 20m" หมายความว่าเครนสามารถยกน้ำหนัก 3 ตัน ที่ระยะเอื้อม 20 เมตร ได้หรือไม่?

คำตอบที่ 1: ไม่ใช่โดยอัตโนมัติ ข้อมูลที่ให้มาเป็นรุ่น 3 ตัน และช่วงรัศมีการทำงาน 5-20 เมตร แต่ไม่มีแผนภูมิการรับน้ำหนัก SWL-รัศมีที่ได้รับการอนุมัติ โหลดที่อนุญาตที่ 20 เมตร และที่รัศมีระหว่างทางต้องได้รับการยืนยันโดยแผนภูมิการรับน้ำหนักเครนที่ได้รับการอนุมัติ

คำถามที่ 2: เครนยืดหดบนเรือลำนี้สามารถใช้สำหรับการยกนอกชายฝั่งได้หรือไม่?

คำตอบที่ 2: เฉพาะเมื่อเครนได้รับการออกแบบ ประเมิน และอนุมัติเป็นพิเศษสำหรับภาระหน้าที่ยกนอกชายฝั่งและสภาวะแวดล้อม/พลวัตที่ระบุ ข้อกำหนดของเครนทะเลบนเรือทั่วไปไม่ควรถือเป็นข้อกำหนดของเครนนอกชายฝั่งหากไม่ได้รับการยืนยันดังกล่าว

คำถามที่ 3: ต้องใช้ข้อมูลอะไรบ้างก่อนการเสนอราคาและการส่งเอกสารชั้นเรียน?

คำตอบที่ 3: โปรดระบุ SWL ที่ต้องการที่แต่ละระยะเอื้อม รัศมีขั้นต่ำ/สูงสุด ระยะการเคลื่อนที่ของตะขอ ประเภทเรือ ภาระหน้าที่ในการยก สภาวะการเอียง/การtrim และสภาวะแวดล้อม แหล่งจ่ายไฟไฟฟ้า โหมดควบคุม การจัดเรียงฐานรอง/ฐานราก ข้อกำหนดการเคลือบ ข้อกำหนดชั้นเรียน/ธง ปริมาณ ปลายทาง กำหนดการจัดส่ง และแบบเรือ/แบบการติดตั้ง
