2.516T ไฮดรอลิก แฟนเดอร์เครน แฟนเดอร์ยาง Davit สําหรับอุปกรณ์เรือ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipment |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | แฟนเดอร์เครน แฟนเดอร์เดวิด |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| รายละเอียดการบรรจุ: | ปรับแต่ง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C ฯลฯ |
| สามารถในการผลิต: | 1,000 ชิ้น/ปี |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | ท่อเหลี่ยม | โครงสร้างทั่วไป: | มูลนิธิ ดาวิทหลัก การสนับสนุน |
|---|---|---|---|
| เครื่องลูฟไฮดรอลิก: | ใช่ | รอก: | อิเล็กทริก, ไฮดรอลิก |
| การใช้ Fender: | Ø1500x3000mm ถึง Ø4500x9000mm | การควบคุมระยะไกล: | ใช่ |
| ใบรับรอง: | BV, DNV, ABS, LR, RMRS, CCS, RINA, เป็นต้น | อุณหภูมิ: | -40°C ถึง 45°C |
| แหล่งจ่ายไฟ: | 380V ถึง 690V, 50 ถึง 60 Hz, 3Ph | ||
| เน้น: | ไฮดรอลิก พนูเมติก ยาง Fender Davit,Davit สําหรับ Fender ยาง Pneumatic,ไฮดรอลิก แฟนเดอร์เครน Davit |
||
รายละเอียดสินค้า
2.5–16 ตัน เครนบังโคลนไฮดรอลิก | แขนยกบังโคลนยางสำหรับอุปกรณ์ดาดฟ้าเรือ
ภาพรวมผลิตภัณฑ์
เครนบังโคลนไฮดรอลิกเป็นระบบยกทางทะเลแบบพิเศษที่ออกแบบมาเพื่อการติดตั้ง การดึงกลับ และการจัดเก็บบังโคลนยางแบบนิวแมติกอย่างปลอดภัยระหว่างการปฏิบัติการเรือต่อเรือ
ระบบใช้ระบบขับเคลื่อนด้วยไฟฟ้า-ไฮดรอลิก ให้แรงบิดสูง ควบคุมการเคลื่อนไหวได้อย่างราบรื่น และประสิทธิภาพที่เชื่อถือได้ภายใต้สภาวะนอกชายฝั่งที่มีพลวัต
มีการใช้งานอย่างแพร่หลายบน FSRU, FLNG, FSO, เรือบรรทุกน้ำมัน และแท่นขุดเจาะนอกชายฝั่ง ซึ่งการจัดการบังโคลนที่ควบคุมได้มีความสำคัญอย่างยิ่ง
ข้อมูลจำเพาะโดยย่อ
- น้ำหนักบรรทุกปลอดภัย: 2.5–16 ตัน → กำหนดความสามารถในการยกสำหรับการจัดการบังโคลน
- ระยะเอื้อม: 1.5–5 ม. → กำหนดช่วงการทำงานจากข้างเรือ
- ช่วงการทำงาน: 3–9 ม. → กำหนดพื้นที่ครอบคลุมบนดาดฟ้า
- ความเร็วในการยก: 5–12 ม./นาที → ส่งผลต่อประสิทธิภาพและความแม่นยำในการยก
- ความสูงในการลดระดับ: สูงสุด 50 ม. → กำหนดความสามารถในการจัดการในแนวตั้ง
- ช่วงกำลัง: 11–90 กิโลวัตต์ → กำหนดโดย SWL, ระยะเอื้อม และสภาวะการทำงาน
- ประเภทไดรฟ์: ไฟฟ้า-ไฮดรอลิก → รับประกันแรงบิดสูงและประสิทธิภาพที่เสถียร
- ระบบควบคุม: กล่องควบคุมเฉพาะที่ / รีโมทคอนโทรล → เปิดใช้งานการทำงานที่ปลอดภัย
- ขนาดบังโคลน: Ø1500×3000 ถึง Ø4500×9000 มม. → กำหนดความเข้ากันได้ของการใช้งาน
- อุณหภูมิการทำงาน: -40°C ถึง +45°C → เหมาะสำหรับสภาพแวดล้อมทางทะเลที่รุนแรง
พารามิเตอร์ทางเทคนิคหลัก
| SWL (ตัน) | ระยะเอื้อม (ม.) | ช่วงการทำงาน (ม.) | ความเร็วในการยก (ม./นาที) | ความสูงในการลดระดับ (ม.) | ช่วงกำลัง (กิโลวัตต์) |
| 2.5 | 1.5–3 | 3–5 | 5–12 | 50 | 11–18 |
| 5 | 2–4 | 4–6 | 5–12 | 50 | 18–30 |
| 10 | 3–5 | 5–8 | 5–12 | 50 | 30–55 |
| 16 | 3–5 | 6–9 | 5–12 | 50 | 55–90 |
หมายเหตุทางวิศวกรรม
กำลังไฮดรอลิกคำนวณจาก SWL, ระยะเอื้อม, ความเร็วในการยก และสภาวะการทำงานจริง การกำหนดค่าสุดท้ายจะได้รับการยืนยันระหว่างการประเมินทางเทคนิค
คู่มือการเลือก
ขั้นตอนที่ 1 – เลือก SWL → กำหนดความสามารถในการยก
ขั้นตอนที่ 2 – ยืนยันขนาดบังโคลน → กำหนดการกำหนดค่าเครน
ขั้นตอนที่ 3 – ยืนยันระยะเอื้อม → กำหนดช่วงการทำงาน
ขั้นตอนที่ 4 – ยืนยันความสูงในการยก → กำหนดระยะการยก
ขั้นตอนที่ 5 – เลือกระบบควบคุม → การทำงานเฉพาะที่หรือรีโมท
ขั้นตอนที่ 6 – ยืนยันรูปแบบการติดตั้ง → ขึ้นอยู่กับพื้นที่ดาดฟ้าและโครงสร้าง
โครงสร้างและส่วนประกอบ
แขนเครน | กระบอกไฮดรอลิก | ชุดกำลังไฮดรอลิก (HPU) | ระบบกว้าน | คอนโซลควบคุม | ฐานหมุน | อุปกรณ์ล็อคนิรภัย
คุณลักษณะที่กำหนดเอง
- SWL: 2.5–16 ตัน → กำหนดความสามารถในการยก
- ระยะเอื้อม: 1.5–5 ม. → กำหนดช่วงการทำงาน
- ช่วงการทำงาน: 3–9 ม. → กำหนดพื้นที่ครอบคลุมดาดฟ้า
- ความเร็วในการยก: 5–12 ม./นาที → กำหนดประสิทธิภาพ
- ช่วงกำลัง: 11–90 กิโลวัตต์ → ขึ้นอยู่กับการกำหนดค่า
- ประเภทไดรฟ์: ไฟฟ้า-ไฮดรอลิก → รับประกันประสิทธิภาพที่เสถียร
- ประเภทการควบคุม: เฉพาะที่ / รีโมท → ให้ความยืดหยุ่นในการปฏิบัติงาน
- ขนาดบังโคลน: Ø1500–Ø4500 มม. → กำหนดความเข้ากันได้
- การรับรอง: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS → เป็นไปตามมาตรฐานทางทะเล
คู่มือการกำหนดค่าและการสอบถามแบบกำหนดเอง
โปรดระบุขนาดบังโคลน, SWL, ระยะเอื้อม, ความสูงในการยก, แหล่งจ่ายไฟ และข้อกำหนดการควบคุม
เราจะจัดเตรียมการเลือกโมเดล, แบบ GA และใบเสนอราคา
วิธีการทำงาน
เครนจะติดตั้งและดึงบังโคลนกลับผ่านระบบกว้านและกระบอกไฮดรอลิก การหมุน การยก และการลดระดับถูกควบคุมโดยวาล์วไฮดรอลิก เพื่อให้การทำงานราบรื่นและปลอดภัย
การใช้งาน
การถ่ายโอนเรือต่อเรือ | FSRU / FLNG / FSO | เรือบรรทุกน้ำมัน | แท่นขุดเจาะนอกชายฝั่ง | การปฏิบัติการท่าเรือ
การรับรองและข้อดี
การรับรอง: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
การจัดการบังโคลนที่ปลอดภัย, การติดตั้งที่มีประสิทธิภาพสูง, ลดกำลังคน, การควบคุมไฮดรอลิกที่เสถียร, การทำงานที่เชื่อถือได้ในสภาพแวดล้อมนอกชายฝั่งที่รุนแรง
ภาพวาดและรูปถ่าย
แบบแปลนทั่วไป | แบบโครงสร้าง | รูปแบบการติดตั้ง | รูปถ่ายผลิตภัณฑ์
ข้อมูลการสั่งซื้อ
MOQ: 1 หน่วย | ระยะเวลาจัดส่ง: ตามโครงการ | การชำระเงิน: T/T, L/C | การปรับแต่ง: มีให้บริการ
คำถามที่พบบ่อย
คำถามที่ 1: จะเลือกเครนบังโคลนที่ถูกต้องได้อย่างไร?
คำตอบ: ขึ้นอยู่กับขนาดบังโคลน, SWL, ระยะเอื้อม และสภาวะการทำงาน
คำถามที่ 2: สามารถทำงานในสภาพอากาศที่รุนแรงได้หรือไม่?
คำตอบ: ใช่ ออกแบบมาสำหรับสภาพแวดล้อมนอกชายฝั่งและสภาพแวดล้อมสุดขั้ว

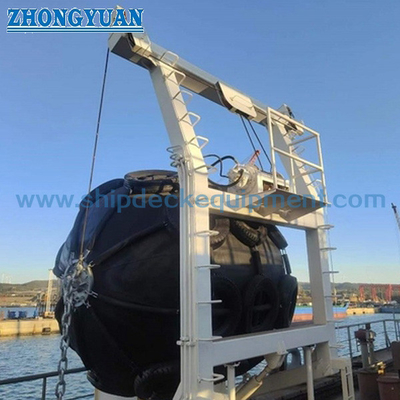

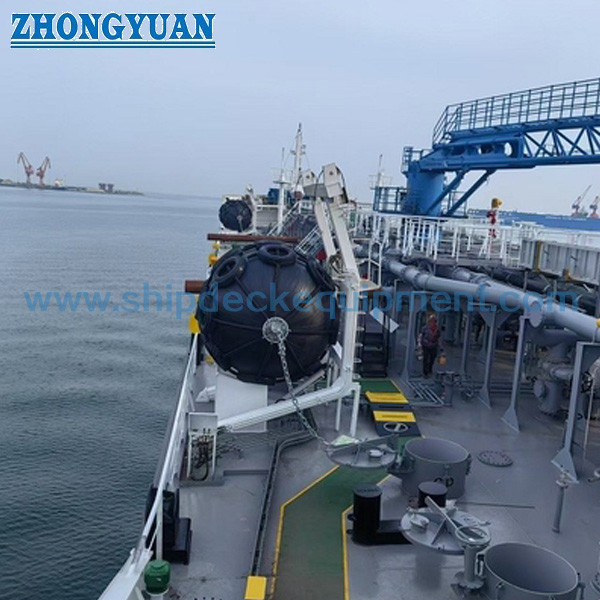

ภาพวาดของแขนยกสำหรับบังโคลนยางแบบนิวแมติก, เครนบังโคลนไฮดรอลิก,
