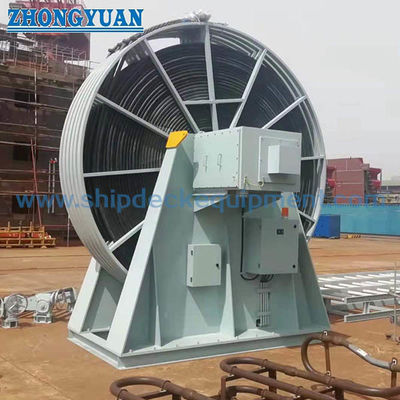

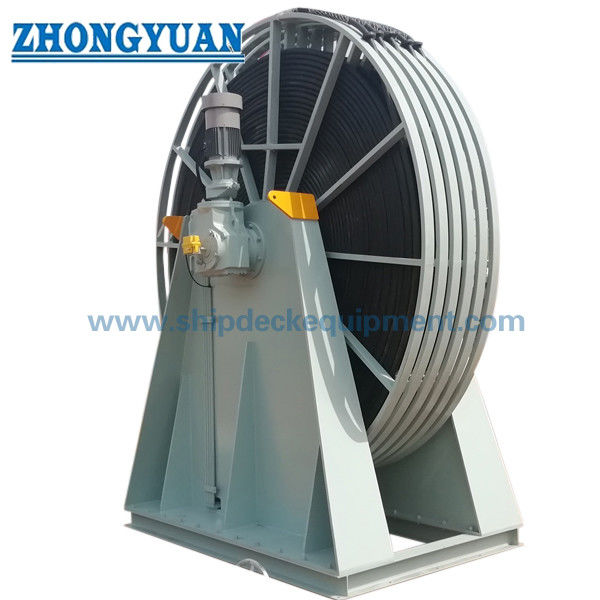

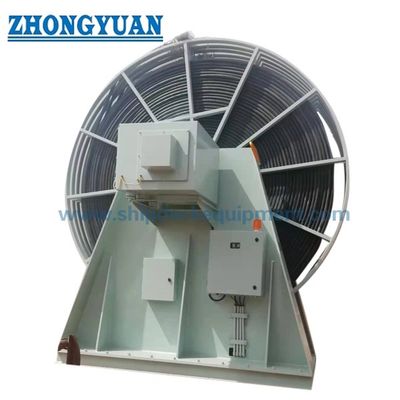

ระบบลอยคลื่นความดันต่ํา (Low Voltage Shore Power Cable Reel System) สําหรับการเชื่อมต่อทางฝั่งเรือ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipment |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | ม้วนสายไฟไฟฟ้า |
| เอกสาร: | Electric Shore Cable Reel....pdf |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | to be quoted case by case |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C |
| สามารถในการผลิต: | 1,000 ชิ้น/ปี |
|
ข้อมูลรายละเอียด |
|||
| เน้น: | รีลสายไฟฟ้าฝั่ง,รีลสายไฟฟ้าความดันต่ํา,รีลสายไฟฟ้า |
||
|---|---|---|---|
รายละเอียดสินค้า
ระบบลอยคลื่นความดันต่ํา (Low Voltage Shore Power Cable Reel System) สําหรับการเชื่อมต่อทางฝั่งเรือ
ภาพรวมสินค้า
ระบบบริหารเคเบิลพลังงานฝั่งที่ทันสมัย ด้วยการควบคุม PLC ความเครียดคงที่ และสถาปัตยกรรมการควบคุมที่สอดคล้องกับความปลอดภัยทางไซเบอร์
ออกแบบมาเพื่อการจัดการเคเบิลที่ปลอดภัยระหว่างเรือและชายฝั่ง ด้วยการลากและปล่อยอัตโนมัติ
รายละเอียดเร็ว
- ประเภทเคเบิล: 3×185+1×95+4×2.5 → กําหนดความจุของพลังงาน
- ความยาวของสายเคเบิล: 50 m → ระยะการทํางาน
- ปัจจุบันระดับ: 350 A → ความจุ
- โลเตจ: สูงสุด 690V → ความเหมาะสมของระบบ
- การป้องกัน: IP56 → ความทนทานในทะเล
- การควบคุม: ระบบ PLC → อัตโนมัติที่ฉลาด
- การควบคุมความตึงเครียด: ความตึงเครียดต่อเนื่อง → ป้องกันความเสียหายของสายไฟฟ้า
- การติดตาม: แสดง + นับความยาว
- Cybersecurity: สอดคล้องกับมาตรฐานล่าสุด → รับประกันความปลอดภัยของระบบ
- ระบบนําทาง: กรอบนําทางเคเบิลขยายได้ → สนับสนุนการปลดปล่อยเคเบิลเรียบ
- มาตรฐาน: IEC 80005-3 → ความสอดคล้องกับพลังงานบนชายฝั่ง
ปริมาตรเทคนิคหลัก
เพียงเพื่ออ้างอิง, สามารถปรับแต่ง
| ส่วนประกอบ | รายละเอียด |
| พลังงานของเครื่องยนต์ | 2.2 กิโลกรัม |
| โวลเตชั่น | 380/440V |
| ความเร็ว | 1405~1730 รอบ / นาที |
| อัตราการลด | 146:1 |
| ทอร์ค | ขนาดความหนา: |
| ความยาวของสาย | 50 เมตร |
| กว้างของเคเบิล | ≤ 65 มม |
| สลิปอิง | 3 × 350A + 1 × 200A + 4 × 20A |
| การคุ้มครอง | IP56 |
คู่มือการเลือก
ขั้นตอนที่ 1 รายละเอียดสายเคเบิล → ความต้องการพลังงาน
ขั้นตอนที่ 2 ความยาว → ระยะห่างจากที่นอน
ขั้นตอนที่ 3 ขณะนี้ → ความจุภาระ
ขั้นตอนที่ 4 อัตโนมัติ → PLC + ความดัน
ขั้นตอนที่ 5 ความปลอดภัย → ความต้องการความปลอดภัยทางไซเบอร์
ขั้นตอนที่ 6 การติดตั้ง → บนเรือ/บนฝั่ง
โครงสร้างและองค์ประกอบ
คาเบิ้ล รีล มอเตอร์และเครื่องลด ระบบ PLC แหวนเลื่อน การเชื่อม Hysteresis เซนเซอร์ความตึงเครียด นับความยาว กรอบนําขยาย
คุณสมบัติตามสั่ง
- การควบคุม PLC → ระบบสมาร์ท
- ความดันคงที่ → การป้องกันสายไฟ
- Cybersecurity → ระบบควบคุมที่ปลอดภัย
- กรอบนําทางที่ขยายได้ → การจัดตั้งสายไฟฟ้าเรียบ
- ติดตาม → แสดง + เคาน์เตอร์
- IEC 80005-3 → ความสอดคล้องกับมาตรฐาน
- การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
คู่มือสอบสวน
ให้รายละเอียดสเปคเคเบิล, ความยาว, ปัจจุบัน, อัตโนมัติและความต้องการความปลอดภัยไซเบอร์
วิธี การ
PLC ติดตามความดันและควบคุมมอเตอร์
การใช้งาน
พลังงานทางชายฝั่ง ท่าเรือที่สมาร์ท ทัณฑ์คอนเทนเนอร์ ท่าเรือที่ติดเรือ
การรับรองและข้อดี
สอดคล้องกับ IEC + สอดคล้องกับความปลอดภัยทางไซเบอร์; การควบคุมความเครียดอัตโนมัติ, การทํางานที่ปลอดภัย, การติดตามที่ฉลาด
การวาด & ภาพถ่าย
การวาดภาพ GA ภาพแผนไฟฟ้า
ข้อมูลการสั่งซื้อ
MOQ: 1 การจัดส่ง: 120 วัน
FAQ
Q1: ทําไมการรักษาความปลอดภัยทางไซเบอร์จึงจําเป็นต่อระบบสายเคเบิล?
A: ความปลอดภัยทางไซเบอร์รับประกันว่า ระบบควบคุม PLC และอินเตอร์เฟซการสื่อสารถูกคุ้มครองจากการเข้าถึงที่ไม่อนุมัติและการโจมตีทางไซเบอร์สิ่งนี้เป็นสิ่งจําเป็นสําหรับระบบพลังงานท่าเรือและชายฝั่งที่ฉลาดที่ทันสมัย เพื่อป้องกันการสับสนในการดําเนินงาน, การละเมิดข้อมูล หรือการขัดแย้งการควบคุมที่ร้ายแรง
Q2: มีหน้าที่อะไรของระบบความดันคงที่?
ตอบ: ระบบความดันคงที่ ปรับความยาวสายไฟฟ้าโดยอัตโนมัติระหว่างการเคลื่อนไหวของเรือ (น้ําท่วม ลมลื่น) ป้องกันความดันที่เกินขีดหรือลดนี้คุ้มกันสายไฟฟ้าจากความเสียหายและรับประกันการจําหน่ายพลังงานต่อเนื่องและปลอดภัย.
Q3: บทบาทของการเชื่อม hysteresis คืออะไร?
A: การเชื่อม Hysteresis ให้การส่งมอบทอร์คเรียบร้อยและดูดซึมภาระการกระแทก, รับรองการถอนและปล่อยสายไฟฟ้าที่มั่นคงโดยปกป้องมอเตอร์และกล่องเกียร์
Q4: ทําไมต้องมีกรอบนําสายไฟฟ้าที่ขยายได้?
ตอบ: กรอบนําสายไฟฟ้าที่ขยายได้ ให้แน่ใจว่าสายไฟฟ้าถูกต้องในการจัดตั้งและการเรียกตัว มันป้องกันการบิดสายไฟฟ้า การล่อไม่เรียบร้อย และความเครียดทางกลโดยเฉพาะเมื่อตําแหน่งของเรือเปลี่ยนแปลง.
Q5: ระบบสามารถทํางานโดยอัตโนมัติโดยไม่ต้องการแทรกแซงมือ?
ตอบ: ครับ ด้วยการควบคุม PLC, เครื่องตรวจจับความเครียด, และการตรวจสอบความยาว ระบบสามารถควบคุมการถอนและปล่อยสายไฟฟ้าโดยอัตโนมัติ, ลดภาระการทํางานของทีมงานและปรับปรุงความปลอดภัยในการปฏิบัติงาน
Q6: ระบบนั้นตรงกับมาตรฐานไฟฟ้าบนฝั่งสากลหรือไม่?
ตอบ: ใช่ ระบบนี้เป็นไปตามมาตรฐาน IEC/ISO/IEEE 80005-3 และสามารถออกแบบเพื่อตอบสนองความต้องการของสังคมจัดหมวด เช่น CCS, ABS, DNV และ LR
Q7: มีฟังก์ชันการติดตามอะไรบ้าง?
ตอบ: ระบบนี้รวมถึงการติดตามความยาวของสายไฟฟ้า, ความเครียด และสถานะการทํางานในเวลาจริงผ่านจอแสดงภาพ, รับประกันการทํางานที่ปลอดภัยและควบคุมได้
