ปิดโซ่แอนเกอร์แบบสุนัขแบบบอลท์ สําหรับโซ่ขนาด 1768 มิลลิเมตร JIS F 2002 ประเภทเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | JIS เอฟ 2002-1976 | พิมพ์: | ประเภทแท่งที่มีคลาส A-Type a,b, คลาส B-Type a,b, |
|---|---|---|---|
| ขนาดโซ่: | 17-68มม | วัสดุ: | เหล็กเหนียว, เหล็ก C-Mn, สแตนเลส, เหล็กหล่อ, เหล็กหล่อกลม, การตีเหล็ก |
| ใบรับรองการจำแนกประเภท: | CCS, NK, BV, เอบีเอส, DNV, LR, KR, กรมสรรพากร, อาร์เอส, RINA | การรักษาพื้นผิว: | การพ่นทรายไปยัง S2.5 + ชั้นหนึ่งของไพรเมอร์ร้านอีพอกซีร้านค้าชุบสังกะสีขัดผิวการรักษาพื้นผิวที่กำหนด |
| ขนาดที่กำหนด:: | 19-68; | คนอื่น: | สามารถปรับแต่งตามความต้องการของอู่ต่อเรือได้ |
| เน้น: | jis f 2002 คอมเพรสเซอร์สายโซ่,คอมเพรสเซอร์สายโซ่จอดเรือ,คอมเพรสเซอร์สายโซ่เหล็กหล่อ |
||
รายละเอียดสินค้า
ตัวหยุดโซ่สมอแบบสลักเกลียวชนิดสุนัขสำหรับโซ่ขนาด 17–68 มม. | แบบ JIS F 2002, เหล็กหล่อหรือเหล็กหล่อเหนียว
ภาพรวมผลิตภัณฑ์
ตัวหยุดโซ่สมอแบบสลักเกลียวชนิดสุนัขนี้ใช้แนวคิดมิติและการจัดเรียงรางของตัวบีบอัดโซ่สมอแบบสุนัข JIS F 2002 แบบดั้งเดิม ในขณะที่ตัวเครื่องสามารถจัดหาได้ในเหล็กหล่อหรือเหล็กหล่อเหนียวแทนวัสดุเหล็กหล่อสีเทาแบบเดิม อุปกรณ์นี้ประกอบด้วยรางโซ่ สุนัขแบบบานพับ สลักบานพับ และสลักล็อค และติดตั้งบนฐานรากที่เตรียมไว้ด้วยสลักเกลียว แทนที่จะเชื่อมตัวเครื่องตัวหยุดเข้ากับโครงสร้างดาดฟ้าโดยตรง
ฐานรากแบบสลักเกลียวเป็นคุณสมบัติสำคัญสำหรับโครงการที่อาจต้องถอดตัวหยุดทั้งหมดออกเพื่อการตรวจสอบ ซ่อมแซม หรือเปลี่ยนใหม่ ชุดขนาดที่จัดหาให้ครอบคลุมขนาดมาตรฐาน 19 ถึง 68 สำหรับโซ่สมอขนาด 17 ถึง 68 มม. โดยมีการจัดเรียงราง Class A และ Class B ให้เลือกตามการผ่านของห่วงโซ่เชื่อมต่อ / ห่วงโซ่ Kenter ที่ต้องการ เนื่องจากวัสดุตัวเครื่องที่นำเสนอมีการเปลี่ยนแปลงจากฐานวัสดุมาตรฐานเดิม เกรดวัสดุสุดท้าย สลักเกลียวฐานราก ความเหมาะสมทางโครงสร้าง เกณฑ์การรับน้ำหนัก ขอบเขตการตรวจสอบ และการยอมรับ ควรเป็นไปตามแบบและการกำหนดรายละเอียดโครงการที่ได้รับการอนุมัติ
ข้อมูลจำเพาะโดยย่อ
• การติดตั้ง: การติดตั้งฐานรากแบบสลักเกลียว → อนุญาตให้ถอดตัวหยุดทั้งหมดออกได้โดยไม่ต้องตัดตัวเครื่องออกจากฐานรากของดาดฟ้า โดยขึ้นอยู่กับการออกแบบสลักเกลียวและฐานรากที่ได้รับการอนุมัติ
• เกณฑ์การออกแบบ: รูปทรงเรขาคณิตของตัวบีบอัดโซ่สมอแบบสุนัขแบบ JIS F 2002 → ใช้เป็นข้อมูลอ้างอิงมิติและการจัดเรียงแบบดั้งเดิม แทนที่จะเป็นการอ้างสิทธิ์ในการปฏิบัติตามวัสดุที่ไม่เปลี่ยนแปลง
• ตัวเลือกวัสดุตัวเครื่อง: เหล็กหล่อหรือเหล็กหล่อเหนียว → เกรดที่แน่นอน คุณสมบัติทางกล และการรับรองวัสดุจะต้องได้รับการยืนยันสำหรับโครงการ
• ช่วงขนาดมาตรฐาน: 19 ถึง 68 → สอดคล้องกับเส้นผ่านศูนย์กลางโซ่สมอที่ใช้ได้ตั้งแต่ 17 ถึง 68 มม. ในตารางมิติที่จัดหาให้
• การจัดเรียงคลาส: Class A / Class B → เลือกตามทิศทางที่ต้องการของห่วงโซ่เชื่อมต่อหรือห่วงโซ่ Kenter ผ่านรางโซ่
• การจัดเรียงการทำงาน: สุนัขแบบบานพับ + สลักล็อค → ให้การยับยั้งทางกลโดยตรงข้ามรางโซ่หลังจากจัดตำแหน่งโซ่แล้ว
• ส่วนต่อประสานฐานราก: ตัวเครื่อง สลักเกลียว แผ่นฐานราก และการเสริมแรงดาดฟ้าเฉพาะที่ สร้างเส้นทางการถ่ายโอนแรง → ทุกอย่างควรได้รับการตรวจสอบในแบบการติดตั้งที่ได้รับการอนุมัติ
• มวลอ้างอิง: ค่าการออกแบบแบบดั้งเดิมจะถูกเก็บไว้เฉพาะใน Backend Engineering Reference → มวลผลิตภัณฑ์สุดท้ายจะต้องคำนวณใหม่ / ยืนยันสำหรับตัวเครื่องเหล็กหล่อหรือเหล็กหล่อเหนียวที่เลือก
พารามิเตอร์ทางเทคนิคหลัก
การเลือกแกนกลางและมิติการติดตั้งจากชุดมิติแบบ JIS F 2002 ที่จัดหาให้ มิติเป็นมิลลิเมตร
|
ขนาดมาตรฐาน |
เส้นผ่านศูนย์กลางโซ่ที่ใช้ได้ |
B |
H |
L |
H3 |
B2 |
|---|---|---|---|---|---|---|
| 19 | 17–19 | 195 | 190 | 270 | 32 | 32 |
| 22 | 20–22 | 215 | 216 | 310 | 37 | 38 |
| 25 | 23–25 | 240 | 241 | 345 | 43 | 43 |
| 28 | 26–28 | 265 | 270 | 385 | 48 | 49 |
| 32 | 30–32 | 305 | 305 | 435 | 54 | 55 |
| 36 | 34–36 | 340 | 342 | 490 | 61 | 61 |
| 40 | 38–40 | 370 | 378 | 540 | 68 | 65 |
| 44 | 42–44 | 405 | 412 | 590 | 75 | 72 |
| 48 | 46–48 | 440 | 450 | 640 | 82 | 78 |
| 52 | 50–52 | 470 | 491 | 695 | 88 | 85 |
| 56 | 54–56 | 495 | 522 | 745 | 95 | 92 |
| 60 | 58–60 | 530 | 564 | 795 | 102 | 98 |
| 64 | 62–64 | 565 | 600 | 850 | 109 | 104 |
| 68 | 66–68 | 590 | 635 | 900 | 116 | 110 |
คู่มือการเลือกและการสอบถาม
• ขั้นตอนที่ 1: ยืนยันการจัดเรียงสุนัขแบบสลักเกลียว JIS F 2002 ขนาดมาตรฐาน 19 ถึง 68 และ Class A หรือ Class B ตามการผ่านของห่วงโซ่ที่ต้องการ
• ขั้นตอนที่ 2: ระบุเส้นผ่านศูนย์กลางโซ่สมอ เกรดโซ่หากทราบ รายละเอียดห่วงโซ่เชื่อมต่อ / ห่วงโซ่ Kenter ตำแหน่งกึ่งกลางโซ่ และทิศทางห่วงโซ่ที่ต้องการผ่านราง
• ขั้นตอนที่ 3: ยืนยันวัสดุตัวเครื่อง: เหล็กหล่อหรือเหล็กหล่อเหนียว ระบุเกรดวัสดุที่ต้องการ ข้อกำหนดอุณหภูมิต่ำ / แรงกระแทกหากมี ระดับใบรับรองวัสดุ และข้อกำหนดการอนุมัติ
• ขั้นตอนที่ 4: จัดเตรียมแบบฐานรากที่ได้รับการอนุมัติซึ่งแสดงรูปแบบรูสลักเกลียว ข้อกำหนดสลักเกลียว แผ่นฐานราก การเสริมแรงดาดฟ้า ความสูงในการติดตั้ง แนวโซ่ และระยะห่างในการทำงาน
• ขั้นตอนที่ 5: ยืนยันระบบเคลือบ การตรวจสอบการหล่อ การตรวจสอบมิติ ข้อกำหนด NDT การตรวจสอบย้อนกลับของวัสดุ เอกสารของผู้ผลิต และขอบเขตการตรวจสอบของชั้นเรียน / บุคคลที่สาม
• ขั้นตอนที่ 6: ระบุปริมาณ ประเภทเรือ วัตถุประสงค์การต่อเรือใหม่หรือการเปลี่ยนทดแทน ตำแหน่งการติดตั้ง ปลายทางการจัดส่ง เวลาจัดส่งที่ต้องการ และรูปถ่ายอุปกรณ์ที่มีอยู่หากมี
โครงสร้าง
ตัวเครื่องเหล็กหล่อหรือเหล็กหล่อเหนียว / รางโซ่ | สุนัขแบบบานพับ | สลักบานพับ | สลักล็อค | แหวนรอง | สลักแยก | ส่วนต่อประสานสลักเกลียวฐานราก | การเคลือบป้องกันที่ระบุในโครงการ
ข้อดีของการติดตั้งแบบสลักเกลียว วัสดุ และวิศวกรรม
• การติดตั้งฐานรากแบบสลักเกลียวเป็นคุณสมบัติโครงสร้างหลักของการออกแบบนี้ และอนุญาตให้ถอดตัวหยุดทั้งหมดออกเพื่อการซ่อมแซมหรือเปลี่ยนใหม่ในโรงงาน โดยมีเงื่อนไขว่าฐานรากและรูปแบบสลักเกลียวยังคงเหมาะสม
• เหล็กหล่อสามารถเลือกได้เมื่อโครงการต้องการตัวเครื่องหล่อที่แข็งแรงกว่าและการตรวจสอบ / การตรวจสอบย้อนกลับเฉพาะโครงการ เกรดที่แน่นอนและเกณฑ์การยอมรับจะต้องตกลงกันก่อนการผลิต
• เหล็กหล่อเหนียวสามารถเลือกได้เมื่อต้องการการหล่อแบบเหล็กเหนียว เกรดที่แน่นอน คุณสมบัติทางกล และความเหมาะสมในการใช้งานจะต้องได้รับการยืนยันตามข้อกำหนดโครงการ
• การจัดเรียงราง Class A และ Class B รองรับทิศทางการผ่านของห่วงโซ่เชื่อมต่อ / ห่วงโซ่ Kenter ที่แตกต่างกัน และควรเลือกจากข้อต่อโซ่จริง แทนที่จะเลือกจากเส้นผ่านศูนย์กลางโซ่มาตรฐานเท่านั้น
• รางสัมผัสโซ่ ขอบสุนัข และส่วนต่อประสานสลักควรปราศจากครีบที่เป็นอันตราย ขอบที่คมชัดเฉพาะที่ และการรบกวนการประกอบที่อาจทำให้โซ่เสียหายหรือป้องกันการล็อคที่ถูกต้อง
• สลักเกลียวฐานราก แผ่นฐานราก โครงสร้างดาดฟ้า และการเสริมแรงเฉพาะที่ เป็นส่วนหนึ่งของเส้นทางการถ่ายโอนแรง ดังนั้นการติดตั้งแบบสลักเกลียวจึงควรได้รับการตรวจสอบในฐานะส่วนต่อประสานโครงสร้างที่สมบูรณ์
• การเปลี่ยนวัสดุตัวเครื่องเพียงอย่างเดียวไม่ได้กำหนด SWL, proof load หรือ breaking load ใหม่ การให้คะแนนโหลด การตรวจสอบการออกแบบ หรือข้อกำหนดการทดสอบใดๆ จะต้องอิงตามการออกแบบโครงการที่ได้รับการอนุมัติและเกณฑ์การยอมรับ
คุณลักษณะที่กำหนดเอง
• เกณฑ์การออกแบบ: รูปทรงเรขาคณิตแบบดั้งเดิมของ JIS F 2002 → เก็บไว้เพื่อความเข้ากันได้ของมิติและการจัดเรียงแบบสลักเกลียว ไม่ได้นำเสนอเป็นการปฏิบัติตามวัสดุที่ไม่เปลี่ยนแปลง
• ประเภทผลิตภัณฑ์: ตัวหยุดโซ่สมอแบบสุนัข / ตัวบีบอัดโซ่สมอ → อุปกรณ์ติดตั้งบนฐานรากสำหรับยึดโซ่สมอด้วยกลไก
• การติดตั้ง: ฐานรากแบบสลักเกลียว → รูปแบบสลักเกลียว แผ่นฐานราก และการเสริมแรงดาดฟ้าจะต้องได้รับการยืนยันจากแบบที่ได้รับการอนุมัติ
• ขนาดมาตรฐาน: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → เลือกตามเส้นผ่านศูนย์กลางโซ่และแบบการติดตั้ง
• คลาส: A หรือ B → เลือกตามทิศทางการผ่านของห่วงโซ่เชื่อมต่อ / ห่วงโซ่ Kenter
• วัสดุตัวเครื่อง: เหล็กหล่อหรือเหล็กหล่อเหนียว → เกรดที่แน่นอนและข้อกำหนดคุณสมบัติทางกลจะต้องได้รับการยืนยันก่อนการผลิต
• สถานะวัสดุ: การอัปเดตวัสดุเฉพาะโครงการ → ฐานวัสดุ JIS F 2002 เดิมไม่ได้ใช้เป็นวัสดุตัวเครื่องที่นำเสนอ
• การบำบัดพื้นผิว: การพ่นทราย + การเคลือบทางทะเลที่ระบุในโครงการ → ระบบสุดท้ายควรเป็นไปตามวัสดุที่เลือกและข้อกำหนดการเคลือบของเรือ / อู่ต่อเรือ
• การให้คะแนนโหลด: ต้องยืนยัน → ไม่ควรอนุมาน SWL, proof load หรือ breaking load จากขนาดโซ่มาตรฐานหรือมวลอ้างอิงแบบดั้งเดิม
• ข้อกำหนดใบรับรอง: ตามข้อกำหนดโครงการ → เอกสารของผู้ผลิต วัสดุ NDT หรือชั้นเรียนอยู่ภายใต้ขอบเขตการตรวจสอบที่ตกลงกัน
วิธีการทำงาน
โซ่สมอถูกจัดแนวในรางโซ่ → สุนัขแบบบานพับจะหมุนข้ามโซ่ → สลักล็อคและชิ้นส่วนยึดจะยึดสุนัขในตำแหน่งปิด → การเคลื่อนที่ของโซ่จะถูกยับยั้งด้วยกลไกผ่านตัวเครื่องตัวหยุดและฐานรากแบบสลักเกลียว → ชิ้นส่วนยึดจะถูกปลดออกและสุนัขจะถูกเปิดออกก่อนที่การเคลื่อนที่ของโซ่จะกลับมาทำงาน
การใช้งาน
การเปลี่ยนตัวหยุดโซ่สมอแบบสลักเกลียวชนิดสุนัข | ระบบสมอที่ระบุในแบบ | โครงการปรับปรุงที่ต้องการอุปกรณ์ติดตั้งบนฐานรากแบบถอดได้ | การใช้งานการต่อเรือใหม่ที่ได้รับการอนุมัติการจัดเรียงแบบสลักเกลียว JIS F 2002 เป็นพิเศษ
การรับรองและข้อดี
ใบรับรองและเอกสารการตรวจสอบสามารถจัดเตรียมได้ตามข้อกำหนดโครงการ การตรวจสอบย้อนกลับของวัสดุที่ตกลงกัน ขอบเขตการตรวจสอบ และขั้นตอนการอนุมัติของสมาคมการจำแนกประเภท จะไม่รวมโดยอัตโนมัติเว้นแต่จะระบุไว้ในใบสั่งซื้อ
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต

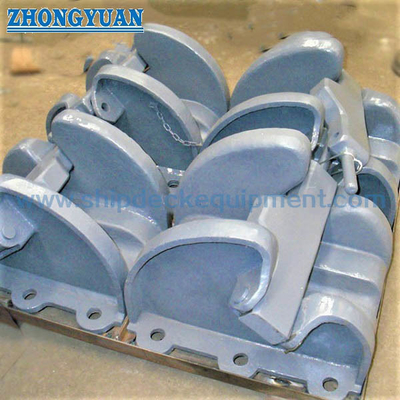

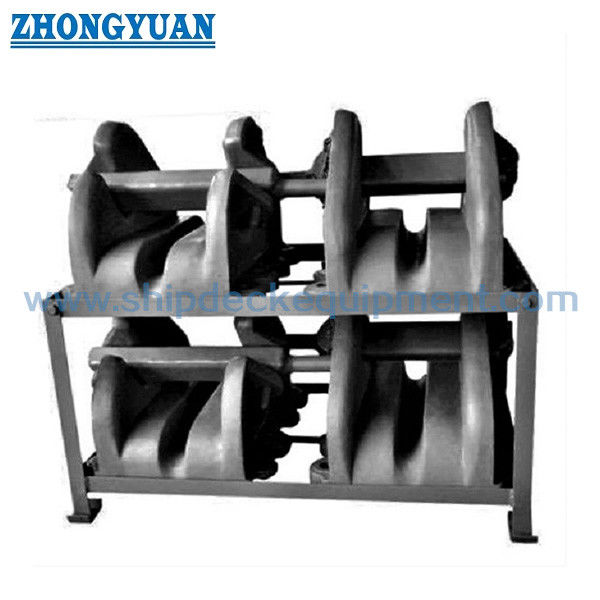

แบบและรูปถ่าย
คำถามที่พบบ่อย
คำถามที่ 1: คุณสมบัติการติดตั้งหลักของตัวหยุดโซ่สมอชนิดสุนัขนี้คืออะไร?
คำตอบที่ 1: ตัวเครื่องติดตั้งบนฐานรากที่เตรียมไว้ด้วยสลักเกลียว แทนที่จะเชื่อมติดกับดาดฟ้าอย่างถาวร สิ่งนี้ช่วยให้สามารถถอดชุดอุปกรณ์ทั้งหมดออกเพื่อการตรวจสอบ ซ่อมแซม หรือเปลี่ยนใหม่ได้ โดยขึ้นอยู่กับการออกแบบฐานรากและสลักเกลียวที่ได้รับการอนุมัติ
คำถามที่ 2: สามารถจัดหาตัวเครื่องในเหล็กหล่อหรือเหล็กหล่อเหนียวได้หรือไม่?
คำตอบที่ 2: ได้ เป็นการอัปเดตวัสดุเฉพาะโครงการสำหรับรูปทรงเรขาคณิตแบบ JIS F 2002 แบบดั้งเดิม เกรดที่เลือก คุณสมบัติทางกล คุณภาพการหล่อ เอกสารวัสดุ และความเหมาะสมทางโครงสร้างจะต้องได้รับการยืนยันก่อนการผลิต วัสดุที่ดัดแปลงไม่ควรอธิบายว่าเป็นการปฏิบัติตามวัสดุ JIS F 2002 ที่ไม่เปลี่ยนแปลง
คำถามที่ 3: ข้อมูลใดบ้างที่จำเป็นก่อนการเสนอราคา?
คำตอบที่ 3: ยืนยันขนาดมาตรฐาน เส้นผ่านศูนย์กลางโซ่ Class A หรือ B รายละเอียดห่วงโซ่ วัสดุตัวเครื่อง เกรดวัสดุ รูปแบบสลักเกลียวฐานราก การรองรับดาดฟ้า การเคลือบ ขอบเขตการตรวจสอบ / ใบรับรอง ปริมาณ และข้อกำหนดการจัดส่ง จัดเตรียมแบบการติดตั้งหรือการเปลี่ยนทดแทนเมื่อมี
การจัดส่ง จัดเตรียมแบบฐานรากพร้อมรูปแบบสลักเกลียวและการรองรับโครงสร้าง
