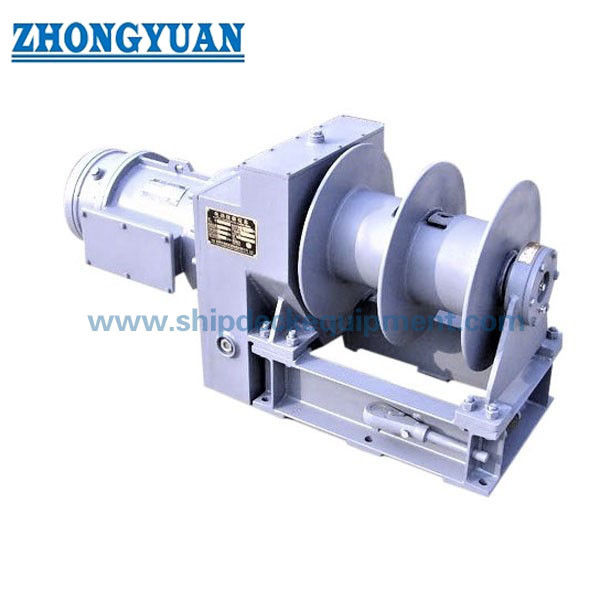

10–20 kN รอกสำหรับบันไดขึ้นลงเรือไฟฟ้า | อุปกรณ์ยกบันไดขึ้นลงเรือตามมาตรฐาน ISO 7364

10 ราคา 20 kN ไฟฟ้าที่พักบันไดลินช์

ภาพรวมสินค้า

เครื่องเลื่อนบันไดอํานวยความสะดวกไฟฟ้าขนาด 10 หมื่น 20 คิโลเนตร เป็นเครื่องจักรที่ใช้ในการลด, ยกและรักษาบันไดอํานวยความสะดวกในระหว่างการจัดระเบียบการขึ้นเรือมันถูกจัดตั้งด้วยการขับเคลื่อนไฟฟ้าการเลือกกระดานเลื่อนควรตรวจสอบพร้อมกับชนิดของบันได, ความจุของกระดานเลื่อนภาระรองรับ, ความจุของเชือกไฟฟ้า, ตําแหน่งการติดตั้ง, การจําหน่ายพลังงาน, การวางระเบียบการควบคุม, และการออกแบบการวางระเบียบการขึ้นเรือ

ชื่อสินค้าที่นํามาใช้คือ รางบันไดผู้ควบคุม แต่การตรวจสอบแบบมาตรฐานแสดงให้เห็นว่า ISO 7364:2016 มีชื่อสําหรับรางบันไดที่พักขณะที่กลมลวดลวดบันไดผู้ขับเคลื่อนถูกปกคลุมโดยแยกโดย ISO 24136:2021ดังนั้นหน้านี้วางสินค้าเป็น ISO 7364 ลินช์บันไดที่พักไฟฟ้า หากโครงการจริงสําหรับลินช์บันไดผู้ทดลอง, ISO 24136, SOLAS V/23,ความต้องการในการโอนนักบิน IMO, และการตกลงการถ่ายทอดนักบินที่ได้รับการอนุมัติของเรือ ควรได้รับการยืนยันก่อนการเสนอราคาสุดท้าย.

รายละเอียดเร็ว

• ประเภทของสินค้า: เครื่องลิงบันไดที่ใช้ไฟฟ้า → เครื่องจักรพานสําหรับการลดบันไดที่ควบคุม, การยก, การถือและการเก็บ
• หลักฐานมาตรฐาน: ISO 7364:2016 → สาขาปฏิบัติงานของ ISO อย่างเป็นทางการคือ ลินช์บันไดที่ใช้ในการจัดสรร; รีลลินช์บันไดผู้ขับเครื่องควรตรวจสอบตาม ISO 24136:2021.
• ภาระกลองชื่อ: 10 / 16 / 20 kN → การคัดเลือกควรตามน้ําหนักของบันได, การลดเชือก, ภาระกลอง, และการจัดตั้งเรือที่อนุมัติ
• ภาระรองรับ: 30 / 48 / 60 kN → ใช้เป็นข้อมูลการคัดเลือกที่นํามาและไม่ควรเขียนใหม่เป็น SWL การยกสําหรับบุคลากร
• ความเร็วในการยก: 8.09 ราคา 20.7 m/min ตามข้อมูลแบบที่นํามา → ความเร็วสุดท้ายควรตรงกับการใช้งานการขึ้นเครื่องและความต้องการการควบคุมที่ปลอดภัย
• สายไหม: 6×37-13.0-170-1 ตามที่จัดส่ง → สมาตรฐานสายไหมที่แม่นยํา, เกรดความยืดหยุ่น, การกระปุกและขอบเขตการรับรองควรได้รับการยืนยัน
• ความจุของสายไฟ: 37 / 50 / 95 m → สําคัญสําหรับการเดินทางของบันได การควบคุมชั้นกลอง และความสูงด้านเรือที่มีอยู่
• การขับเคลื่อนและการสํารอง: การขับเคลื่อนมอเตอร์ไฟฟ้าที่มีการทํางานด้วยมือ → การขับเคลื่อนด้วยมือถูกใช้ในการฟื้นฟูในกรณีฉุกเฉินหรือการล้มเหลวของพลังงานตามการจัดทําโครงการ
• การทดสอบโรงงาน: การทดสอบการทํางานโดยไม่มีภาระ, การทดสอบภาระกลอง, และการทดสอบการถือสแตตติกสามารถจัดตามขอบเขตการสั่งซื้อและความต้องการการตรวจสอบ
• การบําบัดพื้นผิว: Sa 2.5 การระเบิด + การเคลือบ epoxy เป็นส่วนอ้างอิง → ระบบเคลือบสุดท้ายตามรายละเอียดของภาชนะหรือความต้องการของลูกค้า

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นแรกยืนยันว่าโครงการต้องการเครื่องลินช์บันไดที่รองรับตามมาตรฐาน ISO 7364 หรือเครื่องลินช์บันไดผู้ขับเคลื่อน. ข้อนี้ควรถูกระบุก่อน เพราะมาตรฐาน ISO 7364 และ ISO 24136 ครอบคลุมอุปกรณ์ที่แตกต่างกัน.

ขั้นตอนที่ 2:ยืนยันรุ่นชื่อ: 10 kN, 16 kN หรือ 20 kN ตามน้ําหนักของบันไดที่พัก, ความสูงของเชือก, ความสูงของการเดินทาง, สถานที่เก็บของ, และการจัดระเบียบการขึ้นเครื่องที่ได้รับการอนุมัติ

ขั้นตอนที่ 3:ยืนยันการจัดลําดับกลองเดียวหรือกลองสองกลอง ความจุของสายไหม ความต้องการชั้นล่อกลอง แนวโน้มกลอง และการวางแผนด้านซ้าย / ขวา หากมี

ขั้นตอนที่ 4:ยืนยันการขับเคลื่อนและการควบคุม: รายละเอียดของมอเตอร์ไฟฟ้า, แหล่งไฟฟ้า, สถานที่ควบคุมท้องถิ่น, การหยุดฉุกเฉิน, การเข้าถึงสํารองด้วยมือ และความต้องการใด ๆ ของการควบคุมทางไกล

ขั้นตอนที่ 5:ยืนยันความปลอดภัยและขอบเขตการตรวจสอบ: อุปกรณ์เบรค / การยึด, การทดสอบการยึดสแตติก, การทดสอบการทํางานโดยไม่มีภาระ, การทดสอบภาระกลอง, ใบรับรองวัสดุ, พยานประเภท, และเกณฑ์การยอมรับ

ขั้นตอนที่ 6:เสนอแผนบันได, รากฐานของลินช์, การจัดวางชั้น, พื้นที่ติดตั้งที่ว่าง, ปริมาณ, ความต้องการใบรับรอง, สถานที่จัดส่ง, และเวลาจัดส่งที่ต้องการ

โครงสร้าง

Electric motor | Gearbox transmission system | Single or double drum | Wire rope and rope termination | Brake / holding device | Manual backup drive | Local control station | Deck foundation and base frame | Protective cover or guard if specified

อุปกรณ์การขึ้นเครื่อง ขับรถ และข้อดีของความปลอดภัย

• เครื่องขับเคลื่อนไฟฟ้าให้การหมุนกลองที่ควบคุมได้สําหรับการลดและการฟื้นตัวบันไดที่อยู่อาศัย ขณะที่อัตราส่วนของกล่องเกียร์ถูกเลือกให้ตรงกับภาระกลองและความเร็วในการทํางาน
• การขับเคลื่อนสํารองมือถืออนุญาตการดําเนินการฟื้นฟูเมื่อพลังงานไฟฟ้าไม่มีให้บริการ แต่การเข้าถึงของมัน, ระยะว่างการทํางานและการจัดวางมือควรได้รับการยืนยันโดยการออกแบบการจัดวางเรือ.
• อุปกรณ์เบรคหรืออุปกรณ์ยึดถือเป็นส่วนสําคัญของความปลอดภัย ความสามารถในการยึดถือของอุปกรณ์, ความจุในการทดสอบสแตติก, วิธีการปล่อยและวงกว้างของการตรวจสอบ ควรถูกยืนยันก่อนการผลิต
• ความจุของเชือกสายและชั้นการล่อส่งผลต่อการเดินทางและการเก็บของที่ปลอดภัย การล่อเชือกเชือกเกินหรือการนําเชือกที่ไม่ถูกต้องอาจทําให้การล่อเชือกไม่เรียบร้อย, การเสียหายของเชือก, หรือการลงความน่าเชื่อถือในการปฏิบัติงาน
• สําหรับ ISO 7364 เครื่องยกบันไดที่ใช้สําหรับการจัดสรร อุปกรณ์นี้มีเป้าหมายสําหรับการจัดการและการถือบันได ไม่ควรนําไปตลาดเป็น เครื่องยกบันไดที่ใช้ทั่วไปหรืออุปกรณ์ยกบุคลากร
• หากใช้ในระบบการถ่ายทอดเครื่องบิน, ตําแหน่งของกล่องลินช์ไม่ควรขัดขวางการเข้าถึงที่ปลอดภัยและการจัดทําจริง ควรปฏิบัติตามการจัดทําการถ่ายทอดนักบินที่ได้รับการอนุมัติ และความต้องการของธง / ประเภทที่ใช้.
• การทดสอบการทํางานโดยไม่มีภาระ, การทดสอบภาระกลอง, การทดสอบการยึดสแตติก, และการตรวจสอบชั้นสามารถจัดทําตามขอบเขตการสั่งซื้อ, แต่ค่าการทดสอบและเกณฑ์การยอมรับต้องมีการตกลงกันก่อนการนําเสนอราคา

คุณสมบัติตามสั่ง

• มาตรฐาน: ISO 7364:2016 → ใช้กับเรือ กล่องลวดบันไดที่พัก; ยืนยัน ISO 24136 หากโครงการสําหรับกล่องลวดบันไดผู้ขับ
• รูปแบบชื่อ: 10 / 16 / 20 kN → เลือกโดยภาระกลอง, ภาระรองรับ, การจัดเรียงบันได, และความจุของสายไหม
• ประเภทกลอง:กลองเดียวหรือกลองคู่ → ประเภทบันไดติดตามและการจัดวางการขึ้นเรือ
• ความเร็วการยก: 8.09 ราคา 20.7 m/min จากข้อมูลที่นํามา → ยืนยันความเร็วการทํางานและวิธีการควบคุมที่ต้องการก่อนการสั่งซื้อ
• สายไหม: 6×37-13.0-170-1 → รายละเอียดสายไหมที่นํามา; เกรดสายไหมสุดท้าย, การเสร็จสิ้น, ใบรับรอง, และปัจจัยความปลอดภัยควรได้รับการยืนยัน
• ประเภทของเครื่องขับเคลื่อน: เครื่องขับเคลื่อนมอเตอร์ไฟฟ้า → กําลังของมอเตอร์, ความตึงเครียด, ความถี่, ประเภทของความละเอียด, และความต้องการไฟฟ้าสําหรับเรือ
• การสํารองด้วยมือ: สามารถใช้ได้ตามการตั้งค่า → ใช้ในการทํางานการฟื้นฟูเมื่อการขับเคลื่อนไฟฟ้าไม่สามารถใช้ได้
• ระบบควบคุม: ระบบควบคุมท้องถิ่นตามที่นํามา → ระบบควบคุมทางไกล, เครื่องปรับขีดจํากัด, การหยุดฉุกเฉิน, หรือความต้องการในการล็อค
• การรักษาพื้นผิว: Sa 2.5 การระเบิด + ผิวเคลือบ epoxy → การเคลือบสุดท้าย, สี, และการป้องกันการกัดกร่อนตามรายละเอียดของภาชนะ
• ความต้องการใบรับรอง: มีให้ตามขอบเขตการสั่ง → ใบรับรองประเภท, ใบรับรองผู้ผลิต, ใบรับรองวัสดุ, และรายงานพยาน ควรยืนยันก่อนการผลิต

วิธี การ

Operator activates local control → Electric motor drives the gearbox and drum → Wire rope pays out or winds in to lower or recover the accommodation ladder → Brake / holding device secures the drum when stopped or in stowage condition → Manual backup can be used for emergency recovery according to the approved operating procedure

การใช้งาน

การจัดการบันไดที่พัก การจัดระเบียบการขึ้นเรือ เรือบรรทุกน้ํามัน เรือบรรทุกสินค้า เรือบรรทุกสินค้าคอนเทนเนอร์ การจัดระเบียบการเข้าถึงผู้โดยสาร โครงการสร้างใหม่และปรับปรุงเครื่องจักรบนชั้น

การรับรองและข้อดี

ใบรับรองสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุ, ความต้องการในการทดสอบ, และขั้นตอนการอนุมัติของสังคมประเภท

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

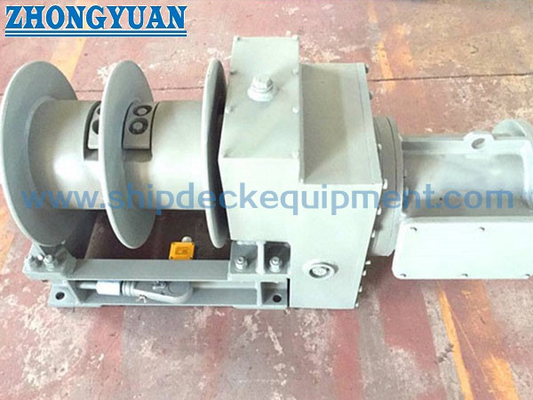

การวาด & ภาพถ่าย

FAQ

คําถามที่ 1: ISO 7364 เป็นมาตรฐานของเลนช์บันไดผู้ขับ?

A1: เลข ISO 7364:2016 เป็นมาตรฐาน ISO สําหรับลินช์บันไดที่พัก หากโครงการสําหรับลินช์บันไดผู้ทดลอง ISO 24136:2021 และความต้องการในการจัดทําการถ่ายทอดนักบินที่เกี่ยวข้อง ควรตรวจสอบก่อนการยืนยันทางเทคนิคสุดท้าย.

Q2: กล่องนี้ใช้สําหรับยกคนได้มั้ย?

A2: ไม่ควรอธิบายว่าเป็นลินช์ยกคน ลินช์สําหรับการจัดการและการถือบันไดที่พัก ความปลอดภัยของการขนส่งบุคลากรขึ้นอยู่กับการจัดวางบันไดที่ได้รับการอนุมัติอย่างสมบูรณ์พลาตฟอร์มการเข้า, จุดที่มั่นคง, ขั้นตอนการทํางาน, และการอนุมัติชั้น / ฟันธง

Q3: ข้อมูลอะไรที่จําเป็นก่อนการนําเสนอ?

A3: ยืนยันฐานมาตรฐาน, รูปแบบชื่อ, ภาพวาดบันได, ประเภทกลอง, ความจุของสายไหม, พลังงานไฟฟ้า, วิธีควบคุม, พื้นฐานการติดตั้ง, การจัดทําสํารองด้วยมือ, ความต้องการในการทดสอบขอบเขตรับรอง, จํานวน, สถานที่จัดส่ง, และเวลาในการจัดส่งที่ต้องการ
