รอกนำสายสากลแบบเจ็ดลูกกลิ้งพร้อมลูกกลิ้งด้านบน | การผูกและลากจูงเรือ (ISO 13733 ประเภท 7R)

เฟอร์ลีดสากล 7 รอลเลอร์ พร้อมโรลเลอร์บน

ภาพรวมสินค้า

ISO 13733 ประเภท 7R ทั่วไป fairlead เป็นการนําสายเชือก 7 ล้อติดตั้งบนคานที่มีสองช่องเปิดสายเชือกและการจัดวางม้วนด้านบนมันถูกใช้เพื่อนําทางการติดต่อเรือหรือสายลากที่สายเชือกรวมการเปลี่ยนแปลงทิศทางแนวราบและแนวตั้ง. การหมุนติดต่อม้วนลดการกระชับกระชับที่จุดนําและช่วยรักษาเส้นในช่องทางที่ควบคุม

ขนาดนามิ นิ ยมเนื ่ องจากกว้างภายนอกของม้วนหลัก สําหรับขนาดนามิ นิ ยม 300 และ 400สายท้าย A / B / C แยกระดับ SWL ที่แตกต่างกันในขณะที่ขนาดของม้วนหลักยังคงเหมือนกันการคัดเลือกสุดท้ายควรถูกประสานงานกับประเภทของเชือกและกว้าง, SWL ที่จําเป็น, มุมนําสาย, แนวภาระมาตรฐาน, การหมุนม้วน, การบํารุงรักษาหมุนและพ่วง, การเสริมทอ,รายละเอียดการปั่น, และความกว้างของการตรวจสอบชั้น

รายละเอียดเร็ว

• ประเภทสินค้า: สายด่วน 7 ล้อทั่วไป → การนําเชือกม้วนสําหรับสถานีจอดเรือและสถานีลาก
• มาตรฐานและประเภท: ISO 13733 ประเภท 7R → การปรับแต่งที่มีช่องเปิดสําหรับใช้กับเชือกสองช่อง และม้วนด้านบน
• ระยะขนาดนาม: 140 / 160 / 180 / 200 / 250 / 300A / 300B / 400A / 400B / 400C → เลือกโดยเส้นผันหลักและ SWL ที่ต้องการ
• กว้างนอกของม้วนหลัก D1: 139.8 ถึง 406.4 มม → ขนาดนามหมายระบุกว้างนอกของม้วนหลักประมาณ
• ช่องเปิดสาย B × H: 195 × 150 ถึง 350 × 250 มิลลิเมตร → ความว่างที่สําคัญสําหรับการตรวจสอบสายและเส้นทางสายครั้งแรก
• ระยะ SWL: 137 ถึง 1,373 kN, แสดงเป็น 14 ถึง 140 t ในตารางที่นํามา → ใช้ค่าความจุแบบมาตรฐาน, ไม่ใช่สาย MBL, สําหรับการเลือกรุ่น
• น้ําหนักคํานวณ: 256 ถึง 3,591 กิโลกรัม → ที่เกี่ยวข้องกับการจัดการชั้น, การขนส่ง, การวางแผนรากฐานและลําดับการติดตั้ง
• วัตถุประสงค์ในการติดตั้ง: โครงสร้างแบบผสมผสานบนเพลิงที่มีม้วนหมุน → การเสริมกระบวนการเพลิง, ขนาดผสมผสาน, การเข้าถึงการปรับน้ํามัน, และความสะอาดในการเปลี่ยนม้วน ควรได้รับการยืนยันก่อนการผลิต

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นตอนที่ 1: ยืนยันมาตรฐาน ISO 13733 ประเภท 7R และขนาดนามิตรที่ต้องการตามการจัดวางเรือติดต่อหรือลาก

ขั้นตอนที่ 2: ให้ประเภทเชือก, กว้างเชือก, ขนาดเชือก MBL, ขนาดเชือก SWL ที่ต้องการ, ทิศทางเชือกแนวราบและแนวตั้งที่คาดหวัง, และเส้นทางสายการทํางาน

ขั้นตอนที่ 3: สําหรับ 300A / 300B และ 400A / 400B / 400C เลือกย่อตาม SWL ที่ต้องการ; ไม่เลือกเฉพาะตามวงกว้างของม้วน

ขั้นตอนที่ 4: ยืนยันตําแหน่งการติดตั้ง, พื้นที่ใช้ได้, รากฐานและการเสริมท่อ, อินเตอร์เฟซการปั่น, ระยะว่างของอุปกรณ์ใกล้เคียง, และการเข้าถึงการบํารุงรักษาม้วน

ขั้นตอนที่ 5: ยืนยันความต้องการของวัสดุกรอบ, รอลเลอร์, แกน, หมุนหรือกระดาน; การจัดวางการปรับน้ํามัน; การรักษาพื้นผิว; และระบบป้องกันการกัดกร่อน

ขั้นตอนที่ 6: ยืนยันปริมาณ, ความต้องการของสังคมประเภท, การติดตามวัสดุ, การตรวจสอบและขอบเขตการทดสอบ, จุดหมายการจัดส่ง, เวลาในการจัดส่งที่ต้องการและนําเสนอภาพวาดของเรือ หรือภาพอ้างอิง หากมี.

โครงสร้าง

Seven-roller assembly | Two rope-passing openings | Upper roller | Main guiding rollers | Steel support frame | Roller shafts | Bearings or bushes | Deck-welded base | Lubrication points | Specified surface treatment

ข้อดีของการจอดเรือ, การลากและวิศวกรรม

• รอลเลอร์หมุนเจ็ดตัวกระจายการสัมผัสเชือกรอบเส้นทางนําและลดการขัดแย้งการเลื่อนเมื่อเทียบกับช่องเปิดติดเชือกที่ตั้ง
• การเปิดสายสองช่อง ให้ตําแหน่งเส้นทางที่กําหนดไว้ภายในชุด fairlead หนึ่ง; การจัดทําการทํางานที่อนุมัติและกรณีภาระควรถูกยืนยันโดยการวาดเรือ
• รอลเลอร์ด้านบนช่วยควบคุมเส้นทางของเชือกเมื่อเส้นเข้าใกล้หรือออกจาก fairlead ด้วยส่วนประกอบเชือกแนวตั้ง ตามกณิตศาสตร์มาตรฐานและทิศทางภาระที่อนุมัติ
• ขนาดนามิตรเชื่อมโยงกับกว้างด้านนอกของม้วนหลัก ขณะที่คําย้อนตัวอักษรให้วิธีที่ชัดเจนในการเลือกความสามารถ SWL ที่แตกต่างกันในขนาดนามิตรของม้วน 300 หรือ 400 เดียว
• พื้นผิวม้วน, การเปลี่ยนขอบ, และการสอดคล้องแกนควรถูกควบคุมเพื่อให้ม้วนหมุนได้อย่างอิสระและไม่สร้างการสัมผัสทางท้องถิ่นที่คมชัดบนสายจอดหรือสายลาก
• การเลือกหมุนหรือกระดูก, จุดการปะทะ, การปิด, การถอดแกน, และการเข้าถึงการเปลี่ยนม้วนควรถูกประสานงานกับแผนบํารุงรักษาภาชนะ
• กรอบที่ผสมผสานด้วยคานส่งปฏิกิริยา fairlead ไปยังโครงสร้างคานที่รองรับ; การเสริมสร้างรากฐานและรายละเอียดของการผสมผสานควรถูกตรวจสอบโดยโรงเรือหรือสํานักงานออกแบบ
• การเคลือบเหล็กไร้ขัดเหล็กแบบกระดาษเหล็กหรือเคลือบเหล็กไร้ขัดเหล็ก ควรนําไปใช้เฉพาะในกรณีที่เข้ากันได้กับการใส่ม้วน, พื้นที่พ่วง, ช่องเชื่อม และรายละเอียดวัสดุที่ได้รับการอนุมัติ

คุณสมบัติตามสั่ง

• มาตรฐาน: ISO 13733 → ใช้เมื่อรายละเอียดของภาชนะเรียกร้องให้มีขนาด fairlead ทั่วไปและ SWL rating จากมาตรฐานนี้
• ประเภท: 7R → แผนผัง 7 รอลเลอร์ที่มีช่องเปิด 2 ช่องสําหรับการผ่านเชือกและรอลเลอร์บน
• ขนาดนาม: 140 ถึง 400C → ตามเส้นผ่าตัดนอกของม้วนหลัก โดยใช้ตัวอักษรต่อสําหรับการจัด SWL ที่แตกต่างกัน
• SWL: 137 ถึง 1,373 kN → เลือกจากตารางรุ่นมาตรฐานและเก็บแยกจากสาย MBL หรือภาระการทําลาย
• ทิศทางของภาระ: ทิศทางแนวราบและแนวตั้ง → ทิศทางที่อนุญาตสุดท้ายและฐานปฏิกิริยาควรปฏิบัติตามการวาดแบบและการจัดวางภาชนะมาตรฐาน
• วัสดุ: สแตนเลส C-Mn / สแตนเลสอ่อน / สแตนเลสไร้สแตนเลส
• การบําบัดพื้นผิว: Sa 2.5 การระเบิด + epoxy shop primer เป็นส่วนอ้างอิง → การเคลือบปลาย, การกระปุกหรือการเคลือบสแตนเลสตามความต้องการของโครงการ
• การติดตั้ง: หลังคาผสม → การเสริมผสม, ขนาดผสม, ขั้นตอนการผสม, การสอดคล้อง, และการเข้าถึงควรได้รับการยืนยันโดยการออกแบบที่อนุมัติ
• ความต้องการใบรับรอง: มีตามขอบเขตโครงการ → ใบรับรองวัสดุ, เอกสารผู้ผลิต, การตรวจสอบชั้นเรียน, และการทดสอบพยาน ควรตกลงกันก่อนการนําเสนอราคา

วิธี การ

Mooring or towing line approaches the fairlead → The line enters the selected rope-passing opening → Main and upper rollers rotate as the lead direction changes → Rolling contact guides the line and reduces sliding friction → Fairlead reactions transfer through the welded frame into the reinforced deck structure

การใช้งาน

สถานีจอดเรือ สถานีลากเรือ เรือลากเรือ เรือทํางาน เรือบรรทุกน้ํามัน เรือสนับสนุนนอกทะเล โครงการก่อสร้างใหม่

การรับรองและข้อดี

ใบรับรองและเอกสารการตรวจสอบสามารถจัดเรียงตามความต้องการของโครงการ, ความสามารถติดตามวัสดุ, ขอบเขตการทดสอบ, และขั้นตอนการอนุมัติชั้นเรียนระดับการรับรองที่ต้องการและจุดพยานควรได้รับการยืนยันก่อนการนําเสนอราคา.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

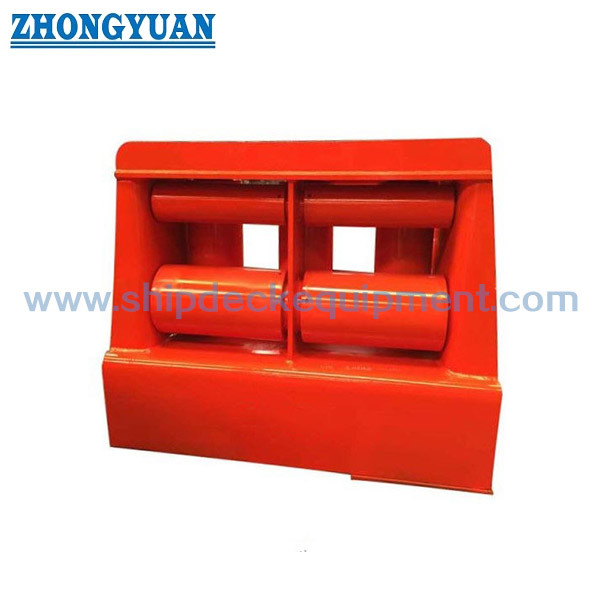

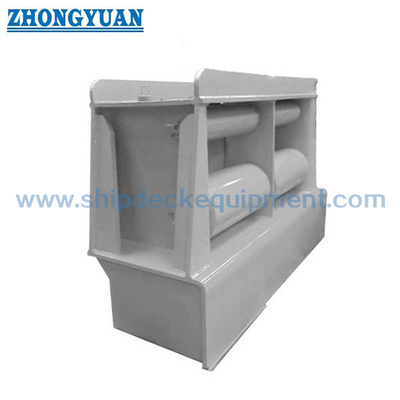

การวาด & ภาพถ่าย

FAQ

Q1: อะไรคือความแตกต่างระหว่าง ISO 13733 ประเภท 7R ทั่วไป fairlead และ fix mooring chock?

A1: ประเภท 7R ใช้ม้วนหมุนเจ็ดตัว และช่องเปิดผ่านเชือกสองช่องที่กําหนดไว้เพื่อนําเส้นผ่านการเปลี่ยนแปลงเชือกแนวราบและแนวตั้ง. เครื่องสับที่ตั้งใช้พื้นผิวติดต่อเชือกที่ตั้งอยู่ผลิตภัณฑ์ที่ถูกต้องควรปฏิบัติตามการจัดวางเรือที่ติดต่อหรือลาก.

Q2: วิธีการเลือก 300A / 300B หรือ 400A / 400B / 400C?

A2: รูปแบบที่มีขนาดม้วนชื่อเดียวกัน มีกว้างม้วนหลักเดียวกัน แต่มีระดับ SWL และน้ําหนักคํานวณที่แตกต่างกัน เลือกย่อตาม SWL fairlead ที่ต้องการกรณีภาระแบบมาตรฐาน, โครงสร้างคาน และการออกแบบเรือที่อนุมัติ

Q3: สามารถบรรทุกช่องเปิดผ่านเชือกได้ทั้งคู่ที่ SWL ที่ระบุทั้งหมดในเวลาเดียวกัน?

A3: การบรรทุกพร้อมกันไม่ควรคาดเดาจากตารางแบบเพียงอย่างเดียว การจัดวางสายการทํางานทิศทางการบรรทุกปฏิกิริยารวม การเสริมท่อและความต้องการการอนุมัติต้องถูกยืนยันจากภาพวาดมาตรฐานอย่างเป็นทางการ และการคํานวณทางวิศวกรรมเฉพาะเรือ.
