เสากั้นเหล็กหล่อ T Head ขนาด 5–100 ตัน สำหรับการผูกเรือที่ท่าเรือและท่าเทียบเรือ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C, ฯลฯ. |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| ความจุโคมไฟสนาม: | 5 ถึง 100 ตัน | น้ำหนักที่กำหนด: | 70 ถึง 1670กก |
|---|---|---|---|
| วัสดุ: | เหล็กหล่อ, เหล็กหล่อ | การรักษาพื้นผิว: | การเป่าทรายเป็น S2.5 + ชั้นหนึ่งของ epoxy shop primer, สแตนเลสเลสเลส, การรักษาพื้นผิวที่กําหนดเอง |
| ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, Rina, IRS, RS ฯลฯ | ||
| เน้น: | โอนคอร์เรจ โฟสต์สตีล โบลาร์ด,โบลาร์ดสแตนเลสแบบสี่เหลี่ยม |
||
รายละเอียดสินค้า
โบาร์ดเหล็กหล่อ T Head ขนาด 5-100 ตัน สำหรับการผูกเรือที่ท่าเรือและท่าเทียบเรือ
ภาพรวมผลิตภัณฑ์
โบาร์ด T Head เป็นอุปกรณ์ผูกเรือสำหรับงานหนักที่ออกแบบมาสำหรับท่าเรือ ท่าเทียบเรือ และสถานีขนถ่าย เพื่อยึดเรืออย่างปลอดภัย
ผลิตจากเหล็กหล่อหรือเหล็กเหนียว โครงสร้างได้รับการตรวจสอบโดยการวิเคราะห์องค์ประกอบจำกัด (FEA) เพื่อให้มั่นใจถึงประสิทธิภาพการรับน้ำหนักที่เชื่อถือได้
การออกแบบหัว T ช่วยให้สามารถผูกเรือได้หลายทิศทางและกระจายน้ำหนักได้อย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับเรือขนาดต่างๆ
ออกแบบมาสำหรับสภาพแวดล้อมทางทะเลระยะยาว พร้อมการป้องกันการกัดกร่อนที่ทนทานและประสิทธิภาพโครงสร้างที่มั่นคง
ข้อมูลจำเพาะโดยย่อ
ความจุ: 5-100 ตัน → กำหนดความจุการผูกเรือสูงสุด
วัสดุ: เหล็กหล่อ / เหล็กเหนียว → ตัวเลือกที่คุ้มค่าเทียบกับทนทานต่อการสึกหรอ
การออกแบบ: หัว T → การจัดการเชือกหลายทิศทาง
การยึด: สลักเกลียว (HDG) → รับประกันการติดตั้งที่ปลอดภัย
การตรวจสอบ: FEA → ยืนยันความแข็งแรงของโครงสร้าง
น้ำหนัก: 70-1670 กก. → บ่งชี้ขนาดโครงสร้าง
พื้นผิว: Sa2.5 + สีรองพื้น → การป้องกันการกัดกร่อน
การใช้งาน: ท่าเรือ & ท่าเทียบเรือ → การใช้งานผูกเรือสำหรับงานหนัก
พารามิเตอร์ทางเทคนิคหลัก
| ประเภท | D | H | T | L | B | h1 | h2 | h3 | น้ำหนัก (กก.) |
| 5 ตัน | 150 | 170 | 20 | 300 | 350 | 30 | 60 | 120 | 70 |
| 10 ตัน | 200 | 210 | 20 | 400 | 480 | 40 | 70 | 160 | 140 |
| 15 ตัน | 250 | 250 | 20 | 500 | 600 | 50 | 80 | 200 | 245 |
| 25 ตัน | 300 | 290 | 21 | 600 | 720 | 65 | 95 | 240 | 420 |
| 35 ตัน | 300 | 290 | 25 | 600 | 720 | 65 | 95 | 240 | 440 |
| 50 ตัน | 350 | 330 | 29 | 700 | 840 | 70 | 100 | 280 | 665 |
| 70 ตัน | 400 | 370 | 33 | 800 | 1000 | 90 | 120 | 320 | 1100 |
| 100 ตัน | 450 | 410 | 39 | 900 | 1200 | 95 | 125 | 360 | 1670 |
คู่มือการเลือก
ขั้นตอนที่ 1 – เลือกความจุ → 5-100 ตัน ขึ้นอยู่กับขนาดเรือและแรงผูกเรือ
ขั้นตอนที่ 2 – ยืนยันวัสดุ → เหล็กหล่อ (ประหยัด) หรือเหล็กเหนียว (ทนทานต่อการสึกหรอ)
ขั้นตอนที่ 3 – ยืนยันรูปแบบการผูกเรือ → จำนวนและทิศทางของเชือก
ขั้นตอนที่ 4 – ยืนยันฐานราก → การยึดด้วยสลักเกลียวพร้อมสลักเกลียว HDG
ขั้นตอนที่ 5 – ยืนยันการเคลือบพื้นผิว → สีรองพื้นหรือการเคลือบที่กำหนดเอง
ขั้นตอนที่ 6 – ยืนยันมาตรฐานและการรับรอง → การตรวจสอบโดยบุคคลที่สาม
โครงสร้างและส่วนประกอบ
ตัวเรือนหัว T | ฐานเสริม | รูสลักเกลียว | โครงสร้างหล่อ
คุณลักษณะที่กำหนดเอง
ความจุ: 5-100 ตัน → ความสามารถในการรับแรงผูกเรือ
วัสดุ: เหล็กหล่อ / เหล็กเหนียว → ความแข็งแรงเทียบกับความทนทาน
การออกแบบ: หัว T → การจัดการน้ำหนักหลายทิศทาง
การยึด: แบบสลัก → การติดตั้งที่มั่นคง
สลักเกลียว: ชุบสังกะสีแบบจุ่มร้อน → ทนทานต่อการกัดกร่อน
การตรวจสอบ: FEA → การรับประกันความปลอดภัยของโครงสร้าง
การหล่อ: แบบไม้ → การควบคุมคุณภาพการหล่อ
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต
คู่มือการสอบถาม
โปรดระบุความจุที่ต้องการ (ตัน), ประเภทเรือ, รูปแบบการผูกเรือ, สภาพการติดตั้ง และข้อกำหนดการเคลือบ
วิธีการทำงาน
เชือกผูกเรือจะพันรอบหัว T กระจายน้ำหนักอย่างสม่ำเสมอและถ่ายแรงไปยังฐานรากผ่านฐานและสลักเกลียว
การใช้งาน
ท่าเรือ | ท่าเทียบเรือ | สถานีขนถ่าย | การเทียบท่ากลางทะเล
การรับรองและข้อดี
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต; ความแข็งแรงที่ผ่านการตรวจสอบ FEA, ความสามารถในการผูกเรือหลายทิศทาง, โครงสร้างหล่อที่ทนทาน, โซลูชันที่คุ้มค่า
แบบและรูปถ่าย

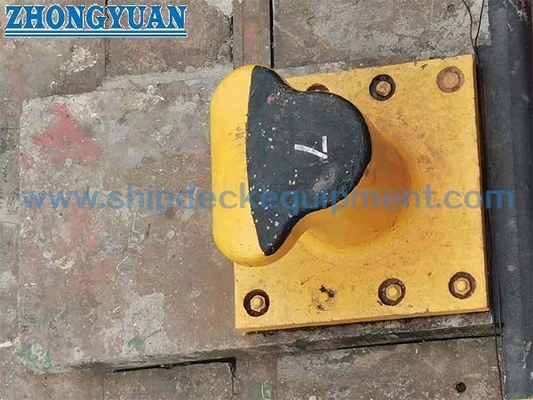

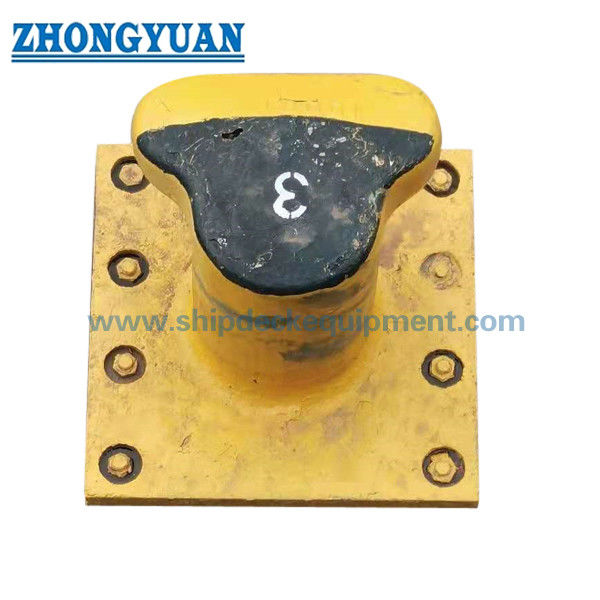

แบบแปลนทั่วไป | รูปถ่ายผลิตภัณฑ์
การสั่งซื้อ
MOQ: 1 หน่วย | ระยะเวลาจัดส่ง: 50-80 วัน | มีบริการปรับแต่ง
คำถามที่พบบ่อย
คำถามที่ 1: จะเลือกความจุได้อย่างไร?
คำตอบ: ขึ้นอยู่กับขนาดเรือและข้อกำหนดการรับแรงผูกเรือสูงสุด
คำถามที่ 2: ความแตกต่างระหว่างเหล็กหล่อและเหล็กเหนียวคืออะไร?
คำตอบ: เหล็กหล่อมีราคาประหยัดกว่า ในขณะที่เหล็กเหนียวมีความทนทานต่อการสึกหรอดีกว่าและมีอายุการใช้งานยาวนานกว่า
คำถามที่ 3: ความแข็งแรงของโครงสร้างมั่นใจได้อย่างไร?
คำตอบ: ตรวจสอบโดยการวิเคราะห์องค์ประกอบจำกัดและกระบวนการหล่อที่ควบคุมได้
