รายละเอียดสินค้า:

สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Zhongyuan Marine Equipmen
ได้รับการรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
หมายเลขรุ่น: มาตรฐานหรือกำหนดเอง

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ยูนิต
ราคา: Based on quotation
รายละเอียดการบรรจุ: ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง
เวลาการส่งมอบ: ขึ้นอยู่กับความต้องการของโครงการ
เงื่อนไขการชำระเงิน: ที/ที, แอล/C
สามารถในการผลิต: การผลิตที่ปรับแต่งตามความต้องการของโครงการ
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
มาตรฐานทางเทคนิค: ซีบี/ที 3143-2013 เส้นผ่านศูนย์กลางที่กำหนดของโซ่: 50 มม. ถึง 120 มม
วัสดุ: ซี-เอ็มเอ็น สตีล, สแตนเลส การรักษาพื้นผิว: การพ่นทรายไปยัง S2.5 + ชั้นหนึ่งของไพรเมอร์ร้านอีพอกซีร้านค้าชุบสังกะสีขัดผิวการรักษาพื้นผิวที่กำหนด
ใบรับรองการจำแนกประเภท: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ
เน้น:

อุปกรณ์ติดตั้งเรือ คาเบิ้ล clench

,

เครื่องยึดสายไฟแบบสุนัขแบบกันน้ํา

รายละเอียดสินค้า

กรงเคเบิลชนิดสุนัขสําหรับ Anchor Chain Diaขนาด 50×120 มม.หน่วยปลดเชือกท่อเรือ



ภาพรวมสินค้า

CB/T 3143 เครื่องจับเคเบิลแบบสุนัขที่แน่นน้ําถูกออกแบบให้เป็นองค์ประกอบความปลอดภัยที่สําคัญสําหรับระบบปลดโซ่แอนเกอร์

มันเหมาะสําหรับโซ่แอนเกอร์เกรด 2 และเกรด 3 ขนาดกว้างจาก 50 mm ถึง 120 mm

อุปกรณ์ที่มีโครงสร้างประปา O-ring รับประกันความสมบูรณ์แบบที่กันน้ําของล็อคเกอร์โซ่ภายใต้สภาพความดันที่ทดสอบ

อุปกรณ์นี้ทําให้สามารถควบคุมการจับและปล่อยฉุกเฉินของโซ่แอนเกอร์, ปกป้องความปลอดภัยของเรือในสภาพอ้วน.



รายละเอียดเร็ว

  • กว้างของโซ่: 50×120 mm → กําหนดความเหมาะสมกับโซ่แอนเกอร์
  • เกรดโซ่: เกรด 2 / เกรด 3 → ระดับความแข็งแรงที่ใช้
  • ความดันกันน้ํา: 0.03 MPa / 5 นาที
  • กลไกการปล่อย: ชนิดหมา + มวย → สามารถปล่อยไว
  • โลจิกความแข็งแรงของปิน: 15~30% ภาระการหัก → การป้องกันความล้มเหลวที่ควบคุมได้
  • ผนึก: ยาง O-ring → รับประกันผลงานกันน้ํา
  • การหล่อลื่น: ไพน์ช่องกรีส → การทํางานเรียบร้อย
  • วัสดุ: เหล็ก C-Mn / เหล็กไร้ขัด → ความแข็งแรงและความทนทาน
  • พื้นผิว: Sa2.5 + ไพรเมอร์ → ป้องกันการเกรด

ปริมาตรเทคนิคหลัก

นาม
ไม่ ไม่		 สายโซ่
กว้าง		 L B L1 B1 L2 D H1 H2 n ทฤษฎี
น้ําหนัก
กก
50 50 104 400 244 460 70 60 100 115 10 61
52 52 106 246 72 62 69
54 51 112 435 252 486 74 64 120 72
56 56 116 256 78 67 105 76
58 58 122 463 262 501 80 69 130 14 80
60 60 125 265 83 71 110 82
62 62 129 493 269 524 73 138 85
64 64 132 272 86 75 86
66 66 139 520 281 542 91 78 140 90
68 68 79 92
70 70 146 557 288 570 94 81 115 118 93
73 73 149 97 84 94
76 76 158 593 300 594 102 88 120 155 95
78 78 161 303 105 90 96
81 81 167 610 309 628 107 93 125 165 96
84 84 170 312 110 96 98
87 87 181 690 325 660 115 100 175 100
90 90 183 327 117 103 106
92 92 195 727 339 686 121 105 130 185 113
95 95 198 342 124 108 119
97 97 205 785 353 724 127 110 135 192 121
100 100 208 356 130 113 140 150
102 102 210 358 132 115 186
105 105 221 853 37l 770 137 118 18 214
107 107 225 374 140 120 257
111 111 226 3i6 142 123 145 244
114 114 246 917 398 810 150 127 225 289
117 117 248 152 130 327
120 120 253 403 157 133 150 372



คู่มือการเลือก

ขั้นตอนที่ 1 เลือกเส้นผ่าตัดโซ่ → 50-120 มิลลิเมตร

ขั้นตอนที่ 2 ยืนยันระดับโซ่ → ระดับ 2 หรือระดับ 3

ขั้นตอนที่ 3 ยืนยันความจําเป็นของความแน่นน้ํา → จําเป็นสําหรับการปิดล็อคเชน

ขั้นตอนที่ 4 ยืนยันความต้องการการปล่อย → ต้องการการปล่อยฉุกเฉินอย่างรวดเร็ว

ขั้นตอนที่ 5 ยืนยัน Logic ความปลอดภัย Pin → การหยุดที่ควบคุมในการอ้วน

ขั้นตอนที่ 6 ยืนยันการรับรอง → ความต้องการของสังคมชั้นเรียน



โครงสร้าง

ร่าง กลไกล็อคสุนัข ปล่อยสตาร์ท ปิดวงแหวนโอ ปิดสตาร์ทกลีบ ระบบปลดมือ



คุณสมบัติตามสั่ง

  • กว้างของโซ่: 50×120 mm → ความเข้ากันได้
  • ปิดกันน้ํา: O-ring → ป้องกันน้ําเข้า
  • การปล่อย: การใช้มือตี → การปล่อยฉุกเฉินอย่างรวดเร็ว
  • ความแข็งแรงของปิน: 15~30% BL → การป้องกันความปลอดภัย
  • การหล่อลื่น: ช่องกรีซ → การทํางานอย่างเรียบร้อย
  • วัสดุ: เหล็ก C-Mn → ความแข็งแรงโครงสร้าง
  • การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต



คู่มือสอบสวน

กรุณาระบุกว้างของโซ่, เกรดโซ่, ความต้องการของความแน่นน้ํา, และความต้องการการรับรองชั้น



วิธี การ

เชือกถูกล็อคโดยกลไกหมา ในกรณีฉุกเฉิน ปิ้นสามารถปล่อยด้วยกระบะ, ทําให้เชือกสามารถวิ่งออกไปอย่างปลอดภัย ปิ้นถูกออกแบบให้แตกภายใต้การควบคุมการอ้วนการประกันความปลอดภัยของเรือ.



การใช้งาน

กล่องโซ่แอนเกอร์ ระบบปลดโซ่ฉุกเฉิน ระบบความปลอดภัยของเรือ



การรับรองและข้อดี

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; ทดสอบความแน่นน้ํา, การออกแบบความปลอดภัยการปล่อยที่ควบคุมได้, กลไกล็อคที่น่าเชื่อถือ



การวาด & ภาพถ่าย

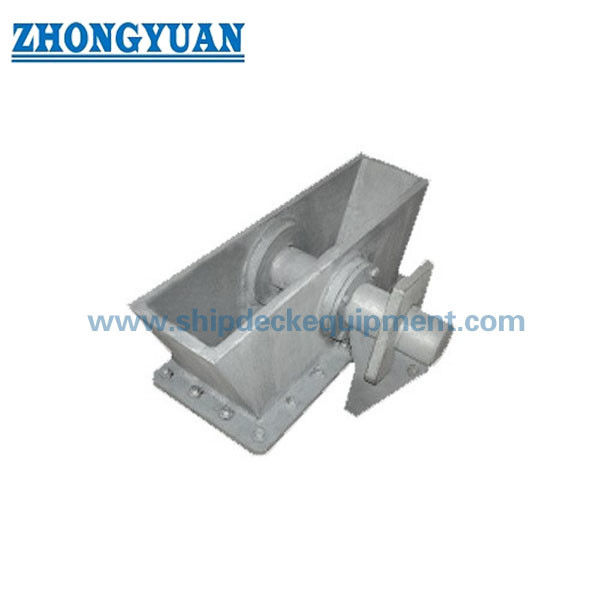

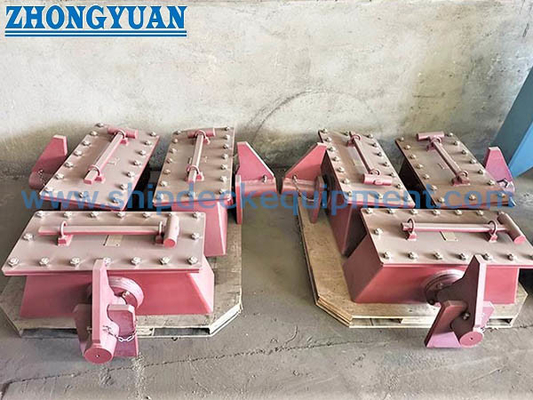

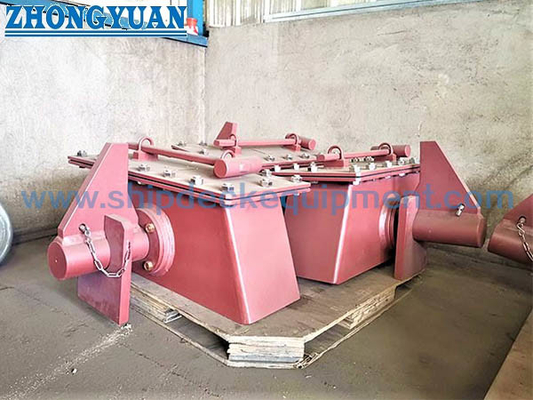

การวาดภาพ GA การวางแผนการติดตั้ง รูปภาพสินค้า

อุปกรณ์จับยึดโซ่สมอเรือแบบ Dog Type สำหรับโซ่สมอขนาดเส้นผ่านศูนย์กลาง 50-120 มม. | อุปกรณ์ปลดโซ่สมอเรือ

อุปกรณ์จับยึดโซ่สมอเรือแบบ Dog Type สำหรับโซ่สมอขนาดเส้นผ่านศูนย์กลาง 50-120 มม. | อุปกรณ์ปลดโซ่สมอเรือ

อุปกรณ์จับยึดโซ่สมอเรือแบบ Dog Type สำหรับโซ่สมอขนาดเส้นผ่านศูนย์กลาง 50-120 มม. | อุปกรณ์ปลดโซ่สมอเรือ



การสั่งซื้อ

MOQ: 1 รายการ ส่ง: 30 รายการ 60 วัน



FAQ

Q1: ประสิทธิภาพของสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสายสาย

A: มันถือและปล่อยโซ่แอนเกอร์อย่างปลอดภัย

Q2: ปิ้นความปลอดภัยทํางานอย่างไร?

A: มันแตกภายใต้ 15~30% ของภาระการหักโซ่เพื่อให้แน่ใจว่าการปล่อยฉุกเฉิน

Q3: ทําไมต้องออกแบบแบบกันน้ํา?

ตอบ: เพื่อรักษาการปิดล็อคโซ่และป้องกันการเข้าของน้ํา
