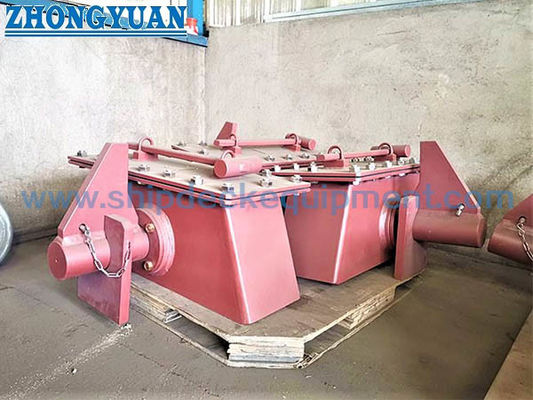

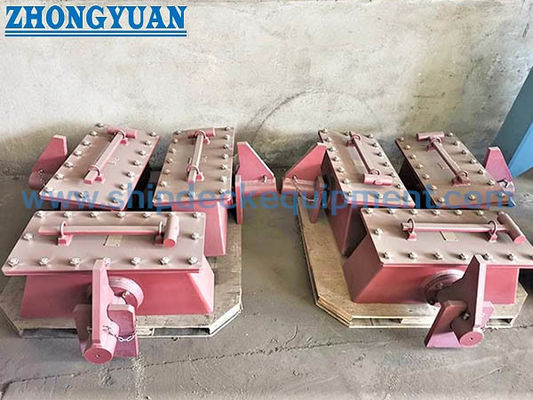

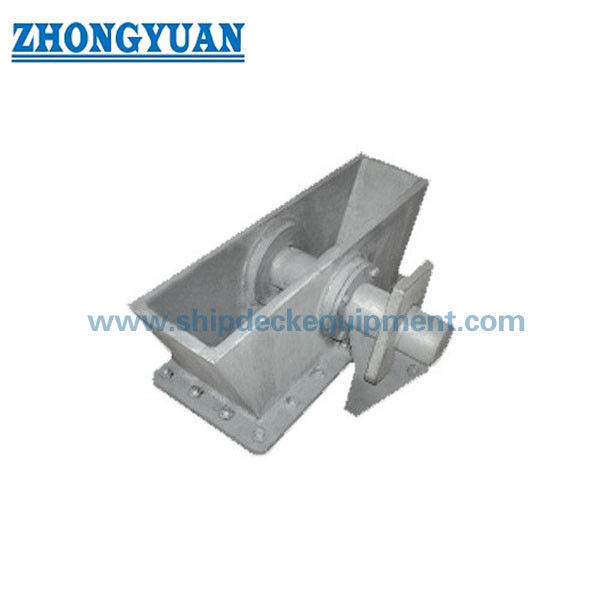

เครื่องจับเคเบิลชนิดสุนัขแบบกันน้ําขนาด 50×120 มิลลิเมตร
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipment |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | ซีบี/ที 3143-2013 | เส้นผ่านศูนย์กลางที่กำหนดของโซ่: | 50 มม. ถึง 120 มม |
|---|---|---|---|
| วัสดุ: | ซี-เอ็มเอ็น สตีล, สแตนเลส | การรักษาพื้นผิว: | การพ่นทรายไปยัง S2.5 + ชั้นหนึ่งของไพรเมอร์ร้านอีพอกซีร้านค้าชุบสังกะสีขัดผิวการรักษาพื้นผิวที่กำหนด |
| ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ | ||
| เน้น: | อุปกรณ์ติดตั้งเรือ คาเบิ้ล clench,เครื่องยึดสายไฟแบบสุนัขแบบกันน้ํา |
||
รายละเอียดสินค้า
50–120 มม. ตัวล็อคโซ่สมอแบบกันน้ำ | อุปกรณ์ปลดโซ่สมอสำหรับการเทียบท่าเรือ
ภาพรวมผลิตภัณฑ์
CB/T 3143 ตัวล็อคโซ่สมอแบบกันน้ำได้รับการออกแบบให้เป็นส่วนประกอบด้านความปลอดภัยที่สำคัญสำหรับระบบปลดโซ่สมอ
เหมาะสำหรับโซ่สมอเกรด 2 และเกรด 3 ที่มีเส้นผ่านศูนย์กลางตั้งแต่ 50 มม. ถึง 120 มม.
ติดตั้งโครงสร้างซีลโอริง ทำให้มั่นใจได้ถึงความสมบูรณ์ของห้องเก็บโซ่สมอแบบกันน้ำภายใต้สภาวะแรงดันที่ทดสอบแล้ว
อุปกรณ์นี้ช่วยให้สามารถยึดและปลดโซ่สมอได้อย่างปลอดภัย ปกป้องความปลอดภัยของเรือภายใต้สภาวะที่รับน้ำหนักเกิน
ข้อมูลจำเพาะโดยย่อ
- เส้นผ่านศูนย์กลางโซ่: 50–120 มม. → กำหนดความเข้ากันได้กับโซ่สมอ
- เกรดโซ่: เกรด 2 / เกรด 3 → ระดับความแข็งแรงที่ใช้ได้
- แรงดันกันน้ำ: 0.03 MPa / 5 นาที → รับประกันการปิดผนึกห้องเก็บโซ่สมอ
- กลไกการปลด: แบบสุนัข + ค้อน → ช่วยให้ปลดได้อย่างรวดเร็ว
- ตรรกะความแข็งแรงของสลัก: 15–30% ของภาระการแตกหัก → การป้องกันความล้มเหลวที่ควบคุมได้
- ซีล: ยางโอริง → รับประกันประสิทธิภาพการกันน้ำ
- การหล่อลื่น: สลักช่องจาระบี → การทำงานที่ราบรื่น
- วัสดุ: เหล็ก C-Mn / สแตนเลส → ความแข็งแรงและความทนทาน
- พื้นผิว: Sa2.5 + สีรองพื้น → การป้องกันการกัดกร่อน
พารามิเตอร์ทางเทคนิคหลัก
| ชื่อ เลขที่ |
โซ่สมอ เส้นผ่านศูนย์กลาง |
L | B | L1 | B1 | L2 | D | H1 | H2 | n | ทฤษฎี น้ำหนัก กก. |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
คู่มือการเลือก
ขั้นตอนที่ 1 – เลือกเส้นผ่านศูนย์กลางโซ่ → 50–120 มม. ตามโซ่สมอ
ขั้นตอนที่ 2 – ยืนยันเกรดโซ่ → เกรด 2 หรือ เกรด 3
ขั้นตอนที่ 3 – ยืนยันข้อกำหนดกันน้ำ → จำเป็นสำหรับการปิดผนึกห้องเก็บโซ่สมอ
ขั้นตอนที่ 4 – ยืนยันข้อกำหนดการปลด → ต้องการการปลดฉุกเฉินอย่างรวดเร็ว
ขั้นตอนที่ 5 – ยืนยันตรรกะความปลอดภัยของสลัก → การแตกหักที่ควบคุมได้เมื่อรับน้ำหนักเกิน
ขั้นตอนที่ 6 – ยืนยันการรับรอง → ข้อกำหนดของสมาคมการจำแนกประเภท
โครงสร้าง
ตัวเครื่อง | กลไกการล็อคแบบสุนัข | สลักปลด | ซีลโอริง | สลักหล่อลื่น | ระบบปลดด้วยค้อน
คุณลักษณะที่กำหนดเอง
- เส้นผ่านศูนย์กลางโซ่: 50–120 มม. → ความเข้ากันได้
- ซีลกันน้ำ: โอริง → ป้องกันน้ำเข้า
- การปลด: การทำงานด้วยค้อน → การปลดฉุกเฉินอย่างรวดเร็ว
- ความแข็งแรงของสลัก: 15–30% BL → การป้องกันความปลอดภัย
- การหล่อลื่น: ร่องจาระบี → การทำงานที่ราบรื่น
- วัสดุ: เหล็ก C-Mn → ความแข็งแรงของโครงสร้าง
- การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต
คู่มือการสอบถาม
โปรดระบุเส้นผ่านศูนย์กลางโซ่, เกรดโซ่, ข้อกำหนดกันน้ำ และข้อกำหนดการรับรองชั้น
วิธีการทำงาน
โซ่จะถูกล็อคด้วยกลไกแบบสุนัข ในกรณีฉุกเฉิน สลักสามารถปลดได้ด้วยค้อน ทำให้โซ่สามารถวิ่งออกได้อย่างปลอดภัย สลักได้รับการออกแบบให้แตกภายใต้ภาระที่มากเกินไปที่ควบคุมได้ เพื่อให้มั่นใจในความปลอดภัยของเรือ
การใช้งาน
ห้องเก็บโซ่สมอ | ระบบปลดโซ่ฉุกเฉิน | ระบบความปลอดภัยของเรือ
การรับรองและข้อได้เปรียบ
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; ทดสอบกันน้ำ, การออกแบบความปลอดภัยในการปลดที่ควบคุมได้, กลไกการล็อคที่เชื่อถือได้
แบบและรูปถ่าย
แบบ GA | แผนผังการติดตั้ง | รูปถ่ายผลิตภัณฑ์
การสั่งซื้อ
MOQ: 1 | การจัดส่ง: 30–60 วัน
คำถามที่พบบ่อย
คำถามที่ 1: หน้าที่ของตัวล็อคโซ่สมอแบบสุนัขคืออะไร?
คำตอบ: มันยึดและปลดโซ่สมอได้อย่างปลอดภัย
คำถามที่ 2: สลักนิรภัยทำงานอย่างไร?
คำตอบ: มันแตกภายใต้ภาระการแตกหักของโซ่ 15–30% เพื่อให้แน่ใจว่ามีการปลดฉุกเฉิน
คำถามที่ 3: ทำไมต้องออกแบบให้กันน้ำ?
คำตอบ: เพื่อรักษาการปิดผนึกห้องเก็บโซ่สมอและป้องกันน้ำเข้า
