CB / T 436 Type A แท่นลูกกลิ้งแบบแท่นพร้อมอุปกรณ์จอดเรือ Cleat
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C, ฯลฯ. |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | CB/T 436-2000 | ประเภทลูกกลิ้ง: | Type A พร้อมลูกกลิ้งมาตรฐาน CB*58-83 |
|---|---|---|---|
| เส้นผ่านศูนย์กลางลูกกลิ้ง: | 100mm~450mm | หมายเลขลูกกลิ้ง: | หมายเลขลูกกลิ้ง: ลูกกลิ้งเดี่ยว |
| น้ำหนักลูกกลิ้ง: | 9.9กก.~452กก. | น้ำหนักพื้นฐาน: | 63.9กก.~454.4กก. |
| วัสดุ: | เหล็ก C-Mn อ่อน, สแตนเลส, เหล็กหล่อ, เหล็กหล่อกลม | การรักษาพื้นผิว: | พ่นทรายถึง S2.5 + อีพ็อกซี่ช็อปไพรเมอร์หนึ่งชั้น เคลือบสังกะสี ปรับแต่งพื้นผิวได้ |
| ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ | ||
รายละเอียดสินค้า

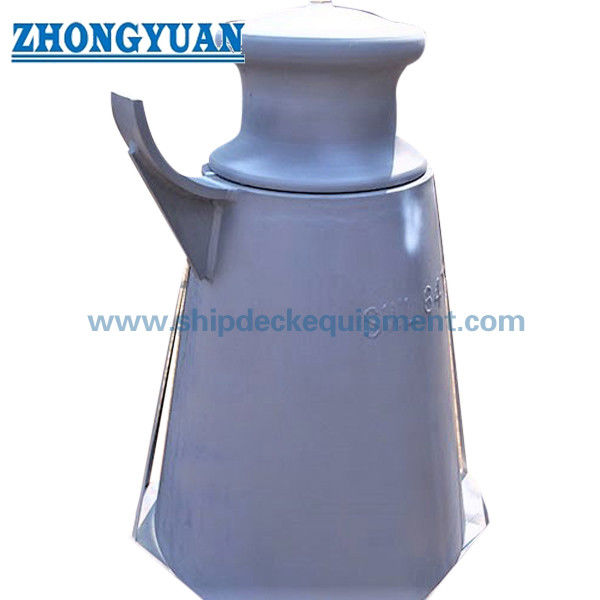

CB / T 436 Type A แท่นลูกกลิ้งแท่นพร้อมอุปกรณ์จอดเรือ Cleat
คำอธิบาย
แฟร์ลีดคลีต CB*436-2000 พร้อมลูกกลิ้งเดี่ยวมีประเภท A และ B CB*436-2000 ประเภท A ติดตั้งลูกกลิ้ง CB*58-83รอยเชื่อมและพื้นผิวทั้งหมดถูกกราวด์อย่างราบรื่น
ข้อกำหนดทางเทคนิคหลัก:
1. มาตรฐานทางเทคนิค: CB/T 436-2000;
2. ประเภทลูกกลิ้ง: ชนิด A พร้อมลูกกลิ้งมาตรฐาน CB*58-83
3. เส้นผ่านศูนย์กลางลูกกลิ้ง: 100 มม. ~ 450 มม.
4. หมายเลขลูกกลิ้ง: ลูกกลิ้งเดี่ยว
5. น้ำหนักลูกกลิ้ง: 9.9 กก. ~ 452 กก.
6. น้ำหนักพื้นฐาน: 63.9 กก. ~ 454.4 กก.
7. วัสดุ: เหล็ก C-Mn อ่อน, สแตนเลส, เหล็กหล่อ, เหล็กหล่อกลม
8. การรักษาพื้นผิว: พ่นทรายเป็น S2.5 + อีพ็อกซี่ช็อปไพรเมอร์หนึ่งชั้น, สังกะสี, การรักษาพื้นผิวที่กำหนดเองได้
9. ใบรับรองการจำแนกประเภท: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ
10. สามารถปรับแต่งได้
พารามิเตอร์ทางเทคนิคหลัก:
| ลูกกลิ้ง Dia. |
ใช้ลวดสลิง Dia.(สูงสุด) (สำหรับอ้างอิงเท่านั้น) |
ขนาด | น้ำหนัก กิโลกรัม |
||||||||||||||||
| ไฟเบอร์ เชือก Dia. |
กัญชา เชือก Dia. |
SWR (GB /T 8918) ความแข็งแกร่ง 1570 Mpa |
เอ | D1 | D2 | D3 | D4 | ชม | H1 | K | K1 | หลี่ | ส | t | T1 | ลูกกลิ้ง | แท่น | ||
| 6X24 | 6X37 | ||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | ||
| หมายเหตุ: h= 1,000 mm | |||||||||||||||||||
ภาพวาดของ CB / T 436 Type A แท่นลูกกลิ้ง Fairlead พร้อมอุปกรณ์จอดเรือ Cleat
