100 450 มิลลิเมตร รางสตาร์ลลล์ฟาร์ลีดกับคลีท
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipment |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | ซีบี/ที 436-2000 | ประเภทลูกกลิ้ง: | ประเภท A พร้อมลูกกลิ้งมาตรฐาน CB*58-83 |
|---|---|---|---|
| เส้นผ่าศูนย์กลางลูกกลิ้ง: | 100 มม.~450 มม | หมายเลขลูกกลิ้ง: | หมายเลขลูกกลิ้ง: ลูกกลิ้งเดี่ยว |
| น้ำหนักลูกกลิ้ง: | 9.9กก.~452กก | น้ำหนักฐาน: | 63.9กก.~454.4กก |
| วัสดุ: | เหล็ก C-Mn อ่อน, สแตนเลส, เหล็กหล่อ, เหล็กหล่อกลม | การรักษาพื้นผิว: | พ่นทรายถึง S2.5 + สีรองพื้นอีพ็อกซี่หนึ่งชั้น, สังกะสี, ปรับสภาพพื้นผิวได้ |
| ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ฯลฯ | ||
| เน้น: | คลีท เปเดสเทสตัล โรเลอร์เฟียร์ลีด,CB/T 436 เฟอร์ลีด,CB/T 436 รางสตาร์ลล์เฟอร์ลีด |
||
รายละเอียดสินค้า
100–450 มม. ลูกกลิ้งฐานพร้อมห่วงคล้อง | SWL ที่ผ่านการรับรอง (254–1766 kN) สำหรับการผูกเรือ
ภาพรวมผลิตภัณฑ์
CB/T 436 ประเภท A ลูกกลิ้งฐานพร้อมห่วงคล้อง ออกแบบมาสำหรับการนำเชือกและการยึดชั่วคราวในระบบการผูกเรือ
โครงสร้างฐานที่ยกสูงช่วยให้มุมนำเชือกที่เหมาะสมจากดาดฟ้าไปยังลูกกลิ้ง ลดการโค้งงอที่ผิดปกติและปรับปรุงการกระจายน้ำหนัก
ลูกกลิ้งเหล็กหล่อแบบหมุนช่วยลดแรงเสียดทานและการสึกหรอของเชือก ในขณะที่ห่วงคล้องแบบรวมช่วยให้สามารถจัดตำแหน่งและยึดได้อย่างรวดเร็ว
ออกแบบด้วยค่า SWL ที่กำหนดไว้สำหรับการเลือกภายใต้ภาระการผูกจริง เพื่อให้มั่นใจในการถ่ายโอนน้ำหนักที่เชื่อถือได้และความปลอดภัยในการปฏิบัติงาน
ข้อมูลจำเพาะด่วน
- เส้นผ่านศูนย์กลางลูกกลิ้ง: 100–450 มม. → กำหนดความจุเชือก
- ความสูงฐาน (H): ~1000 มม. → รับประกันมุมนำที่เหมาะสม
- SWL: 254–1766 kN → กำหนดภาระที่อนุญาต
- ฟังก์ชัน: การนำทาง + การคล้อง → การทำงานร่วมกัน
- วัสดุ: ลูกกลิ้งเหล็กหล่อ + ฐานที่ผลิตขึ้น → ความแข็งแรง
- เพลา: เหล็กความแข็งแรงสูง → การถ่ายโอนน้ำหนัก
- การหล่อลื่น: จาระบีอัด → บำรุงรักษาง่าย
- พื้นผิว: Sa2.5 + สีรองพื้น → การป้องกันการกัดกร่อน
- มาตรฐาน: CB/T 436-2000 → การปฏิบัติตามข้อกำหนดทางทะเล
พารามิเตอร์ทางเทคนิคหลัก
| ลูกกลิ้ง เส้นผ่านศูนย์กลาง |
เส้นผ่านศูนย์กลางลวดสลิงที่ใช้ได้ (สูงสุด) (สำหรับอ้างอิงเท่านั้น) |
ขนาด | น้ำหนัก กก. |
SWL (kN) | ||||||||||||||||
| เส้นใย เชือก เส้นผ่านศูนย์กลาง |
ธรรมชาติ เชือก เส้นผ่านศูนย์กลาง |
SWR (GB /T 8918) ความแข็งแรง 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | ลูกกลิ้ง | ฐาน | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| หมายเหตุ: ความสูงฐาน = 1000 มม. | ||||||||||||||||||||
คู่มือการเลือก
ขั้นตอนที่ 1 – เลือกเส้นผ่านศูนย์กลางลูกกลิ้ง → ขึ้นอยู่กับขนาดเชือก
ขั้นตอนที่ 2 – ยืนยันประเภทเชือก → เชือกใยหรือลวดสลิง
ขั้นตอนที่ 3 – ยืนยัน SWL → ต้องเกินภาระการผูก
ขั้นตอนที่ 4 – ยืนยันความสูงฐาน → จับคู่มุมนำบนดาดฟ้า
ขั้นตอนที่ 5 – ยืนยันฟังก์ชัน → พร้อมห่วงคล้องหรือนำทางเท่านั้น
ขั้นตอนที่ 6 – ยืนยันการรับรอง → ข้อกำหนดของชั้น
โครงสร้าง
ลูกกลิ้งเหล็กหล่อ | ห่วงคล้อง | ฐานที่ยกสูง | เพลา | ระบบหล่อลื่น
คุณลักษณะที่กำหนดเอง
- ความสูงฐาน: 500~1500 มม. → นำเชือกที่ถูกต้อง
- SWL: 254–1766 kN → ความจุโหลด
- ฟังก์ชัน: นำทาง + ยึด → การทำงานที่มีประสิทธิภาพ
- วัสดุ: เหล็กหล่อ → ความแข็งแรง
- เพลา: ความแข็งแรงสูง → การถ่ายโอนน้ำหนัก
- การหล่อลื่น: ระบบจาระบี → การหมุนที่ราบรื่น
- การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต
คู่มือการสอบถาม
โปรดระบุเส้นผ่านศูนย์กลางเชือก, SWL ที่ต้องการ, ความสูงฐาน (หากแตกต่างกัน), ตำแหน่งการติดตั้ง และการรับรอง
วิธีการทำงาน
ฐานที่ยกสูงช่วยให้มุมเชือกที่เหมาะสม ลูกกลิ้งช่วยลดแรงเสียดทาน และห่วงคล้องช่วยให้ยึดชั่วคราวได้
การใช้งาน
การผูกเรือบนดาดฟ้า | การใช้งานมุมนำสูง | การจัดวางที่กะทัดรัด
การรับรองและข้อดี
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; การออกแบบมุมนำที่ถูกต้อง, ลดการสึกหรอของเชือก, ฟังก์ชันแบบรวม
แบบและรูปถ่าย

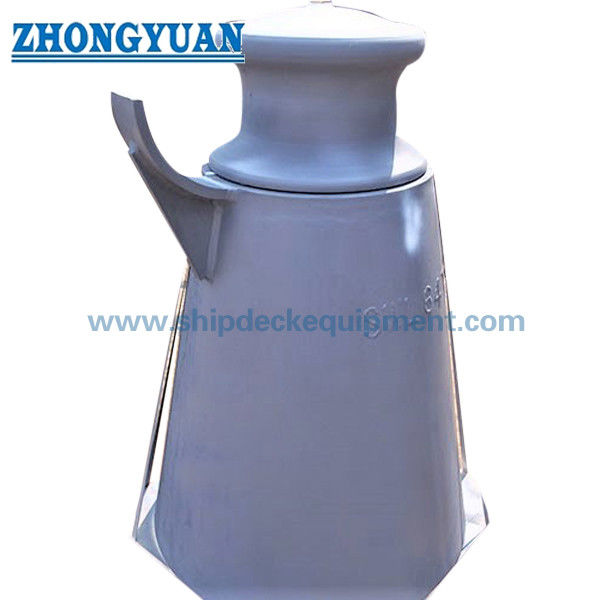

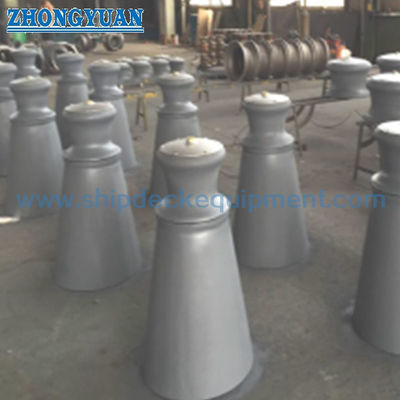

แบบ GA | รูปถ่ายผลิตภัณฑ์
การสั่งซื้อ
MOQ: 1 หน่วย | การจัดส่ง: 45–60 วัน | มีความสูงที่กำหนดเอง
คำถามที่พบบ่อย
คำถามที่ 1: ทำไมความสูงฐานจึงสำคัญ?
A: ช่วยให้มุมนำเชือกที่เหมาะสมและลดแรงด้านข้าง
คำถามที่ 2: สามารถปรับแต่งความสูงได้หรือไม่?
A: ได้ ความสูงฐานสามารถปรับได้เพื่อให้เหมาะกับเลย์เอาต์ของดาดฟ้า
คำถามที่ 3: จะเลือก SWL ได้อย่างไร?
A: SWL ต้องเกินภาระการผูกที่คาดหวัง
