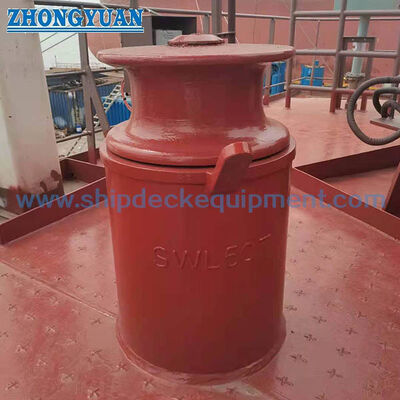

DIN 81907 แบบฟอร์ม A Casting Roller Pedestal Roller Fairleads

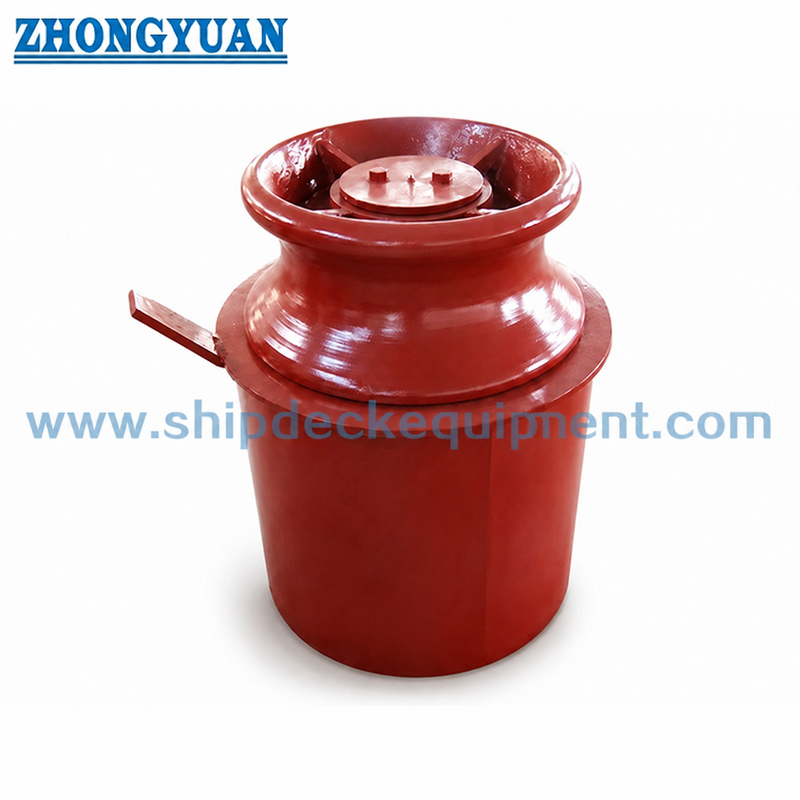

DIN 81907 รูปแบบ A Pedestal Roller Fairlead

ภาพรวมสินค้า

The DIN 81907 Form A pedestal roller fairlead is a single-roller rope leading device used on ship mooring stations where the mooring line needs to change direction through a free-rotating vertical roller. แบบ A ใช้การจัดตั้งฐานทรงกระบอกและมักจะติดตั้งบน deck ภายในหรือพื้นที่ mooring deck ตามการออกแบบเชือกของเรือและความสูงในการทํางานที่จําเป็น.

หน้านี้เน้นในรูปแบบ A กับ DIN 81906 รอลเลอร์ชนิดและระยะ SWL ส่งจาก 10 kN ถึง 320 kN ผ่าตัดบรอนซ์ bush และ shaft lubrication เป็นจุดการออกแบบสําคัญ:การเข้าถึงน้ํามันที่เหมาะสม, การปรับตัวแกน, ความสะอาด bushing, และการเข้าถึงการบํารุงรักษาช่วยให้ม้วนหมุนได้เรียบร้อย, ลดการขัดแย้งการเลื่อน, และจํากัดการสวมใส่ที่ไม่จําเป็นบนเชือกติดต่อการทดสอบที่ไม่ทําลาย, และการทดสอบความยืดหยุ่นสามารถจัดตามเกรดวัสดุ, ขอบเขตการสั่งซื้อ, และประเภทหรือความต้องการการตรวจสอบโครงการ

รายละเอียดเร็ว

• ประเภทสินค้า: DIN 81907 รูปแบบ A รางลอยลอยลอยลอยลอยลอยลอยลอยลอยลอยลอยลอยลอยลอย
• สัญญาณมาตรฐาน: DIN 81907:1997-12 กับ DIN 81906 รอลเลอร์ → ใช้เมื่อภาพวาดของเรือหรือโรงเรือระบุการจัดวางพีเดสเทสเทนด์เยอรมัน
• รูปแบบ: รูปแบบ A ฐานทรงกระบอก → แตกต่างจาก รูปแบบ B ฐานทรงโคลน และควรยืนยันก่อนการนําเสนอราคา
• ระยะ SWL จากตารางที่นําเสนอ: 10 ถึง 320 kN → ใช้สําหรับการคัดเลือก fairlead mooring; มันไม่ควรถูกพิจารณาเป็นความสามารถในการยก
• ตัวเลือกความสูงของฐานแบบ A: 200-800 มม. สําหรับจํานวนนามิ นิเมลที่เล็กกว่าและ 200-600 มม. สําหรับหมายเลขนามิ นิเมล 20 และ 32 → ใช้ได้สําหรับการสอดคล้องความสูงของเชือกและการวางแผนชั้น.
• ระยะความกว้างของม้วน: 160 ถึง 560 มิลลิเมตร → ขนาดม้วนสุดท้ายตามหมายเลขนาม, SWL, การจัดวางเชือก, และการออกแบบโครงการ
• โฟกัสการหล่อลื่น: การออกแบบหล่อลื่นและแกนทองแดง → รองรับการหมุนม้วนแบบยืดหยุ่นและลดการสกัดเชือกที่เกิดจากการสัมผัสเลื่อน
• ความสามารถในการตรวจสอบ: การควบคุมคุณภาพการโยน, NDT, และการทดสอบความยืดหยุ่นที่มีตามความต้องการของโครงการ → ขอบเขตการตรวจสอบควรได้รับการยืนยันก่อนการผลิต

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

• ขั้นตอนที่ 1: ยืนยันมาตรฐานและรูปแบบที่ต้องการ: DIN 81907 แบบ A รางกระบอกขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
• ขั้นตอนที่ 2: เลือกหมายเลขนามและ SWL ตามการจัดวางการติดต่อ, ทิศทางการนําเชือก, การวาดภาชนะ, และพื้นฐานภาระการทํางานที่ต้องการ
• ขั้นตอนที่ 3: ยืนยันรูปแบบ A ความสูงของฐาน h, มิติ f ทั้งหมด, สถานที่ติดตั้งชั้น, ความสูงของเชือกที่มีอยู่, และระยะว่างชั้นรอบ ๆ
• ขั้นตอนที่ 4: ยืนยันว่าม้วน, ธ อร์ทองแดง, หมุน, จุดการปรับน้ํามัน, การเข้าถึงกรีส, และพื้นที่การบํารุงรักษาเพื่อให้ม้วนสามารถหมุนได้เรียบร้อยในการใช้งาน
• ขั้นตอนที่ 5: ยืนยันเกรดวัสดุ, ขอบเขตการตรวจสอบการโยน, วิธี NDT, ความต้องการในการทดสอบความยืด, การรักษาผิว, และความต้องการของสังคมการจัดหมวดหมู่ก่อนการเสนอราคา
• ขั้นตอนที่ 6: เสนอปริมาณ, ประเภทของภาชนะการใช้งาน, แผนการติดตั้ง, ภาพอ้างอิงถ้ามี, สถานที่จัดส่ง, และเวลาจัดส่งที่ต้องการ

โครงสร้าง

DIN 81906 type single roller | Cast steel roller body | Bronze bush and shaft interface | Lubrication / grease access design | Cylindrical pedestal tube | Welded deck base | Smooth rope-contact surface | Shop primer or specified surface treatment

ข้อดีของการปรับน้ํามัน, การโยนและวิศวกรรม

• อินเตอร์เฟซกระโปรงทองแดงและแกนถูกออกแบบให้หมุนด้วยการขัดต่ํา เมื่อมันถูกต้องช่วยให้กลมหมุนด้วยสายลอยแทนที่จะบังคับเชือกเลื่อนไปบนพื้นที่คงที่.
• การตรวจสอบการเข้าถึงกรีสและความสะอาดในการบํารุงรักษา ควรตรวจสอบระหว่างการเลือก โดยเฉพาะอย่างยิ่งเมื่อความสูงของฐานหรืออุปกรณ์รอบข้างอาจจํากัดการเข้าถึงการใช้งาน
• พื้นผิวม้วนเหล็กเหล็กเหล็กที่เรียบลื่นลดการสัมผัสกับเชือกที่คมในท้องถิ่น. ผลงานการสวมเชือกสุดท้ายยังขึ้นอยู่กับประเภทเชือก, มุมเส้น, ความจุ, การเสร็จสิ้นผิว และสภาพการบํารุงรักษา.
• ปฏิทินการโยนที่ควบคุมได้ การตรวจสอบมิติ และการแต่งผิว ช่วยรักษาความกลมกลมของม้วน การปรับสภาพแกน และคุณภาพผิวที่ติดต่อกับสาย
• NDT เช่น MT, PT, UT, หรือวิธีการตรวจสอบอื่น ๆ สามารถจัดทําได้เมื่อต้องการโดยเกรดวัสดุ, รายละเอียดของผู้ซื้อ, หรือขอบเขตของพยานประเภท
• การทดสอบความยืดหยุ่นสามารถจัดทําได้สําหรับวัสดุประกอบหรือคูปองการทดสอบที่เกี่ยวข้องตามขอบเขตการสั่งซื้อ; มาตรฐานการทดสอบและเกณฑ์การยอมรับที่ต้องการควรได้รับการยืนยันก่อนการผลิต
• การจัดตั้งฐานทรงกระบอกเหมาะสมเมื่อภาพวาดของเรือระบุ DIN 81907 แบบ A และต้องการความสูงของม้วนแนวตั้งที่กําหนดไว้เหนือคาน
• รายละเอียดการปั่นคานและการเสริมทอง ควรตรวจสอบโดยโรงเรือหรือสํานักงานออกแบบ เนื่องจากพีเดสเทสต์ฟาเยอร์ลีดจะโอนแรงปฏิกิริยาของสายลอยเข้าสู่โครงสร้างคานในท้องถิ่น

คุณสมบัติตามสั่ง

• มาตรฐาน: DIN 81907 แบบ A กับ DIN 81906 รอลเลอร์ → ใช้เมื่อโรงเรือนเรือหรือการออกแบบของเรือกําหนดขอบเขตฐานมาตรฐานเยอรมัน
• ประเภท: รูปแบบ A ฐานทรงกระบอก → เหมาะสําหรับโครงการที่ต้องการการสนับสนุนทรงกระบอกตรงแทนฐานทรงกระบอก
• เลขชื่อ: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → เลือกตาม SWL, การจัดวางเชือก, และการจัดวางเรือ
• SWL: 10 ถึง 320 kN จากตารางที่นํามา → ฐานการคัดเลือก fairlead ท่าเรือเท่านั้น, ไม่สามารถยกได้
• ความสูงของฐาน: 200 / 400 / 600 / 800 มม. สําหรับรูปแบบขนาด A ส่วนใหญ่ และ 200 / 400 / 600 มม. สําหรับหมายเลข 20 และ 32 → ติดกับความสูงของเชือกและการจัดวางเตียง
• การออกแบบการหล่อลื่น: กล่องทองแดงและการหล่อลื่น → การเข้าถึงน้ํามัน, การใส่กล่อง, ความสะอาดของกล่อง, และสภาพการบํารุงรักษา
• วัสดุ: เหล็กอ่อน, เหล็ก C-Mn, เหล็กไร้oxide, เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
• การบํารุงผิว: Sa 2.5 การระเบิด + พิมพ์ร้าน epoxy ชั้นหนึ่งเพื่ออ้างอิง → การเคลือบกระดาษเหล็กกระดาษกระจก, สวย, หรือตามความต้องการสามารถหารือได้เมื่อระบุ
• การตรวจสอบ: การตรวจสอบการโยน, NDT, และการทดสอบความยืดหยุ่นตามความต้องการของโครงการ → วิธีการตรวจสอบ, หลักเกณฑ์การยอมรับ, และขอบเขตของพยานควรถูกตกลงกันก่อนการสั่งซื้อ
• ต้องการใบรับรอง: มีตามขอบเขตการสั่ง → ใบรับรองชั้นเรียน, ใบรับรองวัสดุ, ใบรับรองผู้ผลิต, และการตรวจสอบพยานควรยืนยันก่อนการนําเสนอราคา

วิธี การ

Mooring rope approaches the pedestal roller → Roller rotates around the lubricated bronze bush and shaft → Smooth roller surface guides the line direction → Rope sliding friction and local wear are reduced → Pedestal transfers reaction force to the welded deck structure

การใช้งาน

เรือทะเล เรือในท้องถิ่น เรือบรรทุกน้ํามัน เรือบรรทุกสินค้า เรือบรรทุกสินค้าคอนเทนเนอร์ เรือลาก เรือทํางาน

การรับรองและข้อดี

ใบรับรองสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุ, และขั้นตอนการอนุมัติของสังคมชั้น.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

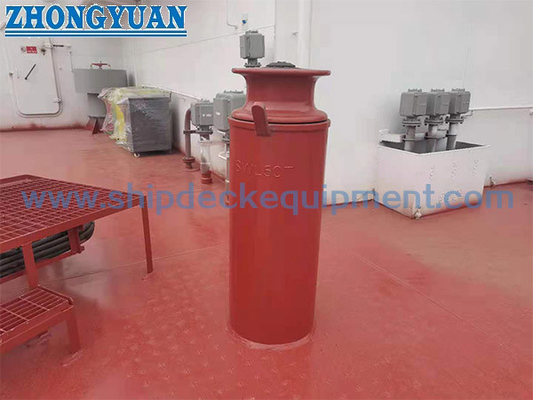

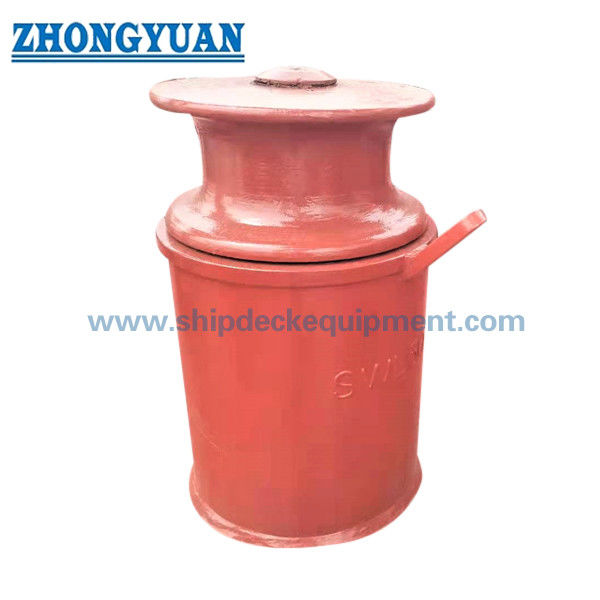

การวาด & ภาพถ่าย

FAQ

Q1: วิธีการเลือก DIN 81907 ขนาดแบบ A ที่ถูกต้อง

A1: เลือกหมายเลขชื่อตามการจัดวางที่วางเรือ, SWL ที่ต้องการ, มุมนําเชือก, ความสูงของม้วน, ตําแหน่งบนเพลิง, และการออกแบบโรงเรือ.ตารางที่นําเสนอเป็นอ้างอิงการเลือกสําหรับหน้าเว็บ; การอนุมัติโครงการควรปฏิบัติตามการออกแบบของเรือและความต้องการประเภทเมื่อใช้ได้

Q2: ทําไมการออกแบบกระปุกทองแดงและการปรับน้ํามันแกนจึงสําคัญ?

A2: สายด่วนควรนําเชือกจอดผ่านการหมุนม้วน, ไม่ผ่านการสัมผัสเลื่อนมากเกินไป. การปรับน้ํามันที่เหมาะสม, ความสะอาด bushing, การสอดคล้อง shaft,และการเข้าถึงกรีส ช่วยให้ม้วนหมุนได้เรียบร้อย และลดการสกัดผิวเชือกที่ไม่จําเป็น.

Q3: การทดสอบ NDT และการทดสอบความยืดหยุ่นสามารถนํามาพร้อมกับสินค้าได้หรือไม่?

A3: ใช่, NDT และการทดสอบความยืดหยุ่นสามารถจัดตามความต้องการของโครงการ, เกรดวัสดุ, และวงกว้างของการตรวจสอบ. วิธีที่ต้องการ, หลักเกณฑ์การยอมรับ, การตรวจสอบพยาน,และประเภทใบรับรองควรได้รับการยืนยัน ก่อนการผลิต.
