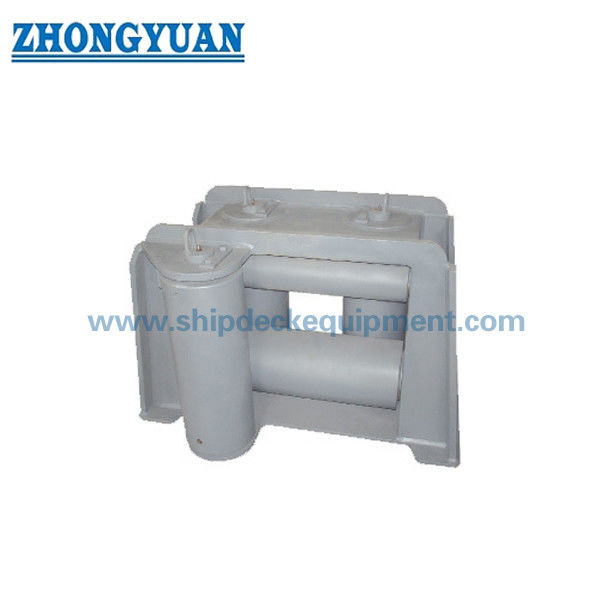

JIS F 2026 Type BR Five Tube Rollers Universal Fairleads พร้อมอุปกรณ์จอดเรือลูกกลิ้งด้านบน

ห้าม้วน Universal Fairlead กับม้วนบนสําหรับการจอดเรือ JIS F 2026 แบบ BR

ภาพรวมสินค้า

JIS F 2026 ประเภท BR ห้าม้วนธรรมดา fairlead เป็นอุปกรณ์นําสายพานปลายคานที่ติดตั้งอยู่ใกล้ฝั่งด้านบนของคานหรือบริเวณขอบคานมันใช้เพื่อนําเชือก mooring จากหลายทิศทาง ผ่านการจัดเรียงคอมแพ็คต์ของม้วน, ลดการสัมผัสของเชือกโดยตรงกับโครงสร้างเรือและช่วยให้เชือกผ่านได้เรียบร้อยขึ้นระหว่างการวางเรือ, การย้าย, และการดําเนินงานการติดเรือทั่วไป

This Type BR fairlead is positioned as a practical five-roller solution for medium to heavier rope-guiding arrangements where multi-direction rope control is required but the deck space does not justify a larger seven-roller or nine-roller fairleadสําหรับโครงการที่ต้องการประเภท BL การจัดวางด้านตรงข้าม, ขนาดเชือก, พื้นฐานภาระ, มูลนิธิการติดตั้ง, และกว้างของการตรวจสอบชั้นควรได้รับการยืนยัน.

รายละเอียดเร็ว

• ประเภทสินค้า: ห้าม้วนสากล fairlead กับม้วนบน → คอมพัคต์หลากทิศทางการนําสายสําหรับสถานีจอดเรือ

• มาตรฐาน: JIS F 2026-1980 → อ้างอิงสําหรับประเภท BR / ประเภท BL การตั้งชื่อ, ขนาด, ขาผสมและช่วงน้ําหนัก

• ระยะวงกว้างตัวของม้วน: 140 ถึง 315 มม → รองรับการจัดวางชั้นชั้นที่แตกต่างกันและความต้องการเส้นทางสาย

• ระยะน้ําหนัก: 235 ถึง 2050 กิโลกรัม → เหมาะสําหรับแผนการยก, การจัดการโรงงาน, การบรรจุ, การขนส่ง, และการตรวจสอบพื้นฐานคาน

• แนวคิดโครงสร้าง: การผสมผสานม้วนแนวราบและแนวตั้ง → ช่วยนําเชือกจากมุมการเข้าใกล้ที่แตกต่างกัน โดยมีการสกัดเชือกในพื้นที่น้อยกว่า

• ตัวเลือกของวัสดุ: เหล็ก C-Mn, เหล็กอ่อน, หรือเหล็กไร้ขัด → วัสดุสุดท้ายควรปฏิบัติตามรายละเอียดโครงการและความต้องการการออกแบบ

• การบําบัดพื้นผิว: การระเบิดเป็น Sa2.5 / S2.5 + epoxy shop primer, สะบัด, กระปุก, หรือการเคลือบตามความต้องการ → เลือกตามสภาพแวดล้อมการกัดกร่อนและระบบสีภาชนะ

• ขอบเขตการรับรอง: มีตามความต้องการของโครงการ → การมีส่วนร่วมของชั้นเรียน, การติดตามวัตถุและการตรวจสอบพยานควรได้รับการยืนยันก่อนการสั่งซื้อ

ปริมาตรเทคนิคหลัก

ขนาดหน้าเว็บหลักสําหรับ JIS F 2026 ประเภท BR ห้าม้วนทั่วไป fairleads ขนาดเป็นมม เว้นแต่ระบุต่างหากตารางด้านล่างเก็บตัวแปรเมตรการเลือกและการวางแผนที่ใช้ได้มากที่สุดสําหรับการอ่านหน้าเว็บ; ตารางขนาดมาตรฐานที่ครบถ้วนถูกวางใน Backend Reference

คู่มือการคัดเลือกและสอบถาม

ขั้นตอนที่ 1: ยืนยันมาตรฐาน, ประเภท, และการจัดวางมือ → JIS F 2026-1980 ประเภท BR หรือประเภท BL ควรตรงกับภาพวาดการจัดวางเรือ

ขั้นตอนที่ 2: ยืนยันกว้างชื่อและเส้นทางของเชือก → เลือก 140, 160, 180, 200, 250 หรือ 315 ตามขนาดเชือก, ตําแหน่ง fairlead และมุมการเข้าใกล้เชือกที่ต้องการ

ขั้นตอนที่ 3: ยืนยันฐานภาระและข้อมูลเชือก → ให้ประเภทเชือก, กว้างเชือก, MBL เชือกถ้ามี, การจัดวางการติดต่อ, และภาระการออกแบบหรือระดับที่ต้องการไม่ต้องพิจารณาภาระหักเชือกเป็น SWL fairlead เว้นแต่พื้นฐานการออกแบบได้รับการยืนยัน.

ขั้นตอนที่ 4: ยืนยันรายละเอียดการติดตั้ง → ตําแหน่งของดัก, การจัดวางด้านบนเรือ, พื้นที่พื้นฐาน, สภาพการผสมผสาน, การเสริมเสริมรอบ ๆ และตําแหน่งของลินช์หรือ bollard ที่เกี่ยวข้อง

ขั้นตอนที่ 5: ยืนยันวัสดุและการรักษาพื้นผิว → เหล็ก C-Mn, เหล็กอ่อน, เหล็กไร้oxide, การระเบิด + พายเมอร์, กระปุก, สวย, หรือระบบเคลือบตามความต้องการ

ขั้นตอนที่ 6: ยืนยันข้อมูลการซื้อ → ปริมาณ, ความต้องการใบรับรอง, ขอบเขตการตรวจสอบ, จุดหมายการจัดส่ง, เวลาในการจัดส่งที่ต้องการ, และภาพวาดหรือภาพอ้างอิงถ้ามี

โครงสร้าง

Five-roller arrangement | Upper roller | Side rollers | Horizontal and vertical rope-guiding rollers | Welded steel frame | Deck-end foundation interface | Rope-contact rolling surfaces | Weld legs according to size | Marine coating or customized finishing

ประโยชน์ จาก การ ออกแบบ และ วิศวกรรม ที่ จะ จักรยาน

• The five-roller layout provides more stable rope guidance than simpler three-roller or four-roller arrangements while keeping a more compact structure than large seven-roller or nine-roller fairleads.

• การผสมผสานของม้วนแนวราบและแนวตั้งช่วยควบคุมการเคลื่อนไหวของเชือกจากหลายทิศทางการเข้าใกล้ ซึ่งเป็นประโยชน์ในการสถานีจอดคานและการวางแผนจอดเรือ.

• การสัมผัสกับสายลวดลดการสัมผัสระหว่างสายลวดตรงกับโครงสร้างของเรือ ช่วยลดการสกัดพื้นที่บนพื้นผิวสายลวดในการเคลื่อนไหวสายลวดซ้ํา ๆ

•กรอบหลายม้วนที่คอมแพคต เหมาะสําหรับสถานที่ที่การจัดวางคานต้องการการควบคุมเชือกที่ดีขึ้น แต่พื้นที่ติดตั้งที่มีอยู่จํากัด

• ระยะขนาดมาตรฐานจากชื่อ 140 ถึง 315 ให้โรงงานสร้างเรือมีช่วงการเลือกที่เชิงปฏิบัติการสําหรับขนาดเรือที่แตกต่างกัน การวางแผนคาน และความต้องการในการนําสาย

• ข้อมูลน้ําหนักและขาผสมให้สําหรับการวางแผนรากฐาน, การจัดการโรงงาน, การบรรจุ, และการประสานงานการติดตั้ง

• การบําบัดพื้นผิวสามารถถูกเลือกตามรายละเอียดการเคลือบภาชนะ, สภาพแวดล้อมการกัดกร่อน, และความต้องการของเจ้าของ, ขึ้นอยู่กับการยืนยันโครงการ.

คุณสมบัติตามสั่ง

• มาตรฐาน: JIS F 2026-1980 → ใช้เมื่อโรงเรือนเรือหรือรายละเอียดเจ้าของเรือต้องการมาตรฐานของญี่ปุ่น

• ประเภท: ประเภท BR / ประเภท BL → ประเภท BR ถูกใช้สําหรับหน้านี้; ประเภท BL หรือการจัดวางด้านตรงข้ามควรได้รับการยืนยันโดยการวาดภาพก่อนการอ้างอิง

• กว้างเฉพาะ: 140 / 160 / 180 / 200 / 250 / 315 → เลือกตามเส้นทางเชือก, พื้นที่ติดตั้ง, และการจัดวางเรือ

• ระยะวงกว้างของม้วน: 140 ถึง 315 มม → ขนาดม้วนที่ใหญ่กว่าจะทําให้รัศมีการสัมผัสที่กว้างกว่าและกล่องโครงสร้างที่ใหญ่กว่า

• ระยะน้ําหนัก: 235 ถึง 2050 กิโลกรัม → สําคัญสําหรับการวางแผนการขนส่ง การจัดวางการยกคาน และการเตรียมการติดตั้ง

• วัสดุ: เหล็ก C-Mn, เหล็กอ่อน, หรือเหล็กไร้ขัด → เกรดสุดท้าย, ความสามารถติดตามและความต้องการการตรวจสอบควรปฏิบัติตามรายละเอียดการสั่งซื้อ

• การบําบัดพื้นผิว: Sa2.5 / S2.5 การระเบิด + epoxy shop primer, การบําบัดที่เคลือบ, กระปุก, หรือตามความต้องการ → ระบบเคลือบสุดท้ายควรสอดคล้องกับความต้องการสีของภาชนะ

• ต้องการใบรับรอง: สามารถขอได้ตามความต้องการของโครงการ → การอนุมัติประเภทและการตรวจสอบพยาน

วิธี การ

Mooring rope approaches from deck or overboard side → Rope contacts the suitable roller surface → Rollers guide the rope direction and reduce sliding friction → Frame transfers rope-guiding force to the deck foundation → Rope continues toward bollard, ลินช์, หรือการจัดตั้งการติดต่อ

การใช้งาน

ระบบจอดเรือ การนําเชือกปลายคัน การจัดวางเชือกเชือกพับ เครื่องขุดเรือ เรือเครน เรือเก็บของ เรือทํางาน เรือวิศวกรรม โครงการก่อสร้างใหม่และการเปลี่ยน

การรับรองและข้อดี

ใบรับรองสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุ, และขั้นตอนการอนุมัติของสังคมชั้น.ใบรับรองประเภทมีให้ได้ตามคําขอ และต้องมีการยืนยันการมีส่วนร่วมของประเภท.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

การวาด & ภาพถ่าย

FAQ

Q1: ความแตกต่างหลักระหว่าง fairlead ห้าม้วนและ fairlead เก้าม้วนที่ใหญ่กว่าคืออะไร?

A1: สายด่วน 5 รอลเลอร์เป็นวิธีการนําสายพานหลายทิศทางที่กระชับกระชับกระชับกระชับกระชับกระบวนการสําหรับการวางแผนการวางเรือที่มีความซับซ้อนปกติถึงปานกลาง สายด่วน 9 รอลเลอร์มักถูกเลือกสําหรับโครงสร้างขนาดใหญ่มุมนําเชือกที่ซับซ้อนกว่าการคัดเลือกในที่สุดควรปฏิบัติตามการจัดวางที่ท่าเรือและฐานภาระ

Q2: สามารถใช้ภาระหักเชือกโดยตรงเป็น SWL ของ fairlead นี้ได้หรือไม่?

A2: ไม่ จํานวนภาระหักเชือก, MBL เชือก,ภาระการออกแบบ, SWL เบอร์เฟอร์เรนซ์, และภาระการทดสอบไม่ควรถูกผสมผสาน.สําหรับการอ้างอิงและการตรวจสอบทางวิศวกรรม, กรุณาแจ้งกว้างเชือก, ประเภทเชือก, MBL เชือก หากมีการวาดเรือ, และความต้องการระบุประเภทเพื่อยืนยันฐานการคัดเลือกที่ถูกต้อง

Q3: ข้อมูลอะไรที่จําเป็นก่อนการนําเสนอ?

A3: กรุณายืนยัน JIS F 2026 ประเภท BR หรือประเภท BL, กว้างนาม, ขนาดเชือก, วัสดุ, การรักษาผิว, ปริมาณ, ความต้องการใบรับรอง, สถานที่ติดตั้งบนชั้น, จุดหมายการจัดส่งระยะเวลาการจัดส่งที่จําเป็น, และภาพวาดหรือรูปภาพ หากมี

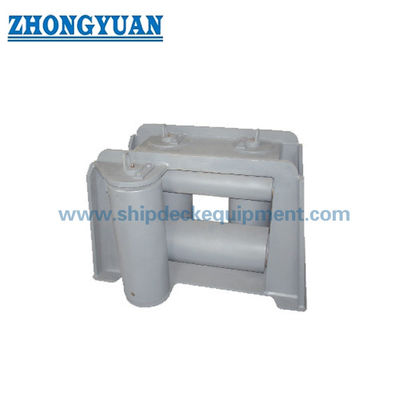

ภาพวาดของ JIS F 2026 ประเภท BR ห้าท่อม้วน Universal Fairleads กับอุปกรณ์ติดเรือม้วนบน
