2 & 3 ลูกกลิ้ง Universal Fairlead สำหรับการผูกเรือ | JIS F 2020-1979 ประเภท A/B1/B2

2 & 3 รอลเลอร์สากลฟายลีดสําหรับการจอดเรือ JIS F 2020-1979 ประเภท A/B1/B2

ภาพรวมสินค้า

JIS F 2020-1979 โรเลอร์ปลายตึกแผ่นเหล็กขนาดเล็กเป็นโรเลอร์คอมพัคต์ที่ใช้สําหรับการติดเรือ, การจัดการสินค้าและการนําสายใยในการจัดการเรือผลิตภัณฑ์ในรูปนี้มักจะเรียกกันอีกอย่างว่า fairleads ทั่วไป 2 ล้อหรือ 3 ล้อมาตรฐานนี้กําหนดการจัดตั้งสามแบบ: ประเภท A ใช้กลมตั้งสองกลมและกลมแนวราบหนึ่ง; ประเภท B1 ใช้กลมตั้งหนึ่งกลมและกลมแนวราบหนึ่งกลมประเภท B2 คือการจัดเรียงแบบกระจกของประเภท B1.

การจัดตั้ง JIS ของเดิมใช้กลมขนาดประมาณ 76.3 มม.เวอร์ชั่น 135 และ 168 มมในชุดสินค้าที่จัดส่ง ควรพิจารณาเป็นการปรับขนาดขนาดใหญ่เฉพาะโครงการแทนขนาด JIS F 2020 มาตรฐานสําหรับการสํารวจการเปลี่ยนหรือการสร้างใหม่ ผู้ซื้อจึงควรยืนยันการจัดวางแบบ A/B1/B2 ที่ต้องการ เส้นทางสาย, กณิตศาสตร์การติดตั้ง,ฐานของวัสดุและภาระโครงการ ก่อนการผลิต.

รายละเอียดเร็ว

• ประเภทของสินค้า: 2 รอลเลอร์ / 3 รอลเลอร์ หลังคานปลาย fairlead → การจัดตั้งสายเชือกที่คอมพักทัดสําหรับตําแหน่งนําสายเชือกด้านด้านด้านหลังคานและด้านเรือ

• มาตรฐาน: JIS F 2020-1979 → ชื่อมาตรฐานอย่างเป็นทางการคือ Steel Plate Deck End Rollers (Small Size)

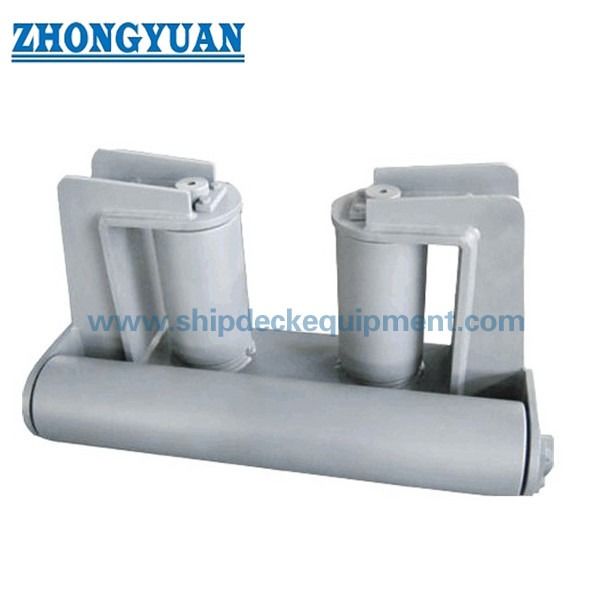

• ประเภท A: 3 รอลเลอร์, 2 สูง + 1 ทิศทาง → การตั้งค่าสามรอลเลอร์แบบมาตรฐาน

• ประเภท B1 / B2: 2 รอลเลอร์, 1 ติดตั้ง + 1 ท่ามกลาง → ประเภท B2 สะท้อนการจัดตั้ง B1 ติดตั้ง-รอลเลอร์และข้อมือ

• กว้างแบบมาตรฐานของม้วน: ประมาณ 76.3 มม → การตั้งค่า JIS ของเดิม; รุ่นใหญ่กว่า 101 / 135 / 168 มม ต้องการการยืนยันการออกแบบโครงการ

• น้ําหนักที่คํานวณมาตรฐาน: ประเภท A 20.6 kg; ประเภท B1 / B2 17.7 kg → ค่ามาตรฐานมาตรฐานสําหรับการปรับแต่งเดิม

• ฐานวัสดุมาตรฐาน: โครงสร้างหลักเหล็ก SS41, SGP หรือ STPG38 ท่อม้วน, เหรียญทองแดง BC6 หรือ YBsC2

• ฐานการตรวจสอบ: สภาพทางสายตา, ความสอดคล้องขนาดและการทํางานของม้วนอย่างเรียบร้อย → การตรวจสอบหลักก่อนการจัดส่ง

ปริมาตรเทคนิคหลัก

รายละเอียดการตั้งค่าแบบมาตรฐาน JIS F 2020-1979

ข้อมูลขนาดที่ขยายขนาดเฉพาะโครงการที่นําเสนอสําหรับชุดสินค้านี้

คู่มือการคัดเลือกและสอบถาม

ขั้นแรกยืนยันประเภท A, ประเภท B1 หรือประเภท B2 จากภาพวาดของภาชนะ ประเภท A คือรูปแบบ 3 ล้อ; ประเภท B1 และ B2 คือการจัดตั้งกระจก 2 ล้อ

ขั้นตอนที่ 2:ยืนยันข้อมูลเชือก รวมถึงประเภทเชือก กว้างเชือก ทิศทางปกติของเชือกและเส้นทางด้านขอบคาน อย่าสรุป SWL fairlead จากกว้างของม้วน

ขั้นตอนที่ 3:ยืนยันการตั้งค่าแบบมาตรฐานหรือขนาดใหญ่ การจัดตั้ง JIS แรกใช้กลมประมาณ 76.3 มม; รุ่นที่เพิ่มขนาด 101 / 135 / 168 มม ต้องการภาพออกแบบที่ได้รับอนุมัติ

ขั้นตอนที่ 4:ยืนยันตําแหน่งการติดตั้ง, พื้นที่ว่าง, การจัดตั้งรากฐาน / การผสมผสาน, การเสริมท่อพื้นที่และการเข้าถึงสําหรับการตรวจสอบและการปรับน้ํามันม้วน

ขั้นตอนที่ 5:ยืนยันเกรดวัสดุหรือเทียบเท่าที่อนุมัติที่ทันสมัย ระบบการเตรียมผิวและการเคลือบ, ปริมาณ, ใบรับรอง / ความต้องการการตรวจสอบ, จุดหมายและเวลาในการจัดส่งที่จําเป็น

ขั้นตอนที่ 6:สําหรับงานเปลี่ยน โปรดนําภาพและภาพวาดขนาดที่มีอยู่ เพื่อให้สามารถตรวจสอบประเภท การจัดวางมือ และการติดตั้งหน้าต่างก่อนการผลิต

โครงสร้าง

ร่างแผ่นเหล็ก กลมแนวราบ กลมแนวตั้ง กลมลวด หมึกทองแดง / ทองแดง กลมลวดยึดแผ่น กลมปรับกรีส โครงสร้างติดตั้งปลายคาน

การออกแบบ / วิศวกรรม / ข้อดีของคุณภาพ

• การนําสายเชือกเฉพาะประเภท → ประเภท A ให้ตําแหน่งสัมผัสตั้งสองตําแหน่งบวกกับม้วนแนวราบหนึ่ง; ประเภท B1 / B2 ให้ม้วนแนวตั้งด้านเดียวที่มีการจัดเรียงกระจกซ้าย / ขวา

• พื้นผิวติดต่อสายมุมหมุน → รอลเลอร์เปลี่ยนทิศทางการนําสายมุมขณะที่ลดการสัมผัสเลื่อนกับขอบตึกเหล็กคงที่

• การจัดวาง pin-and-bush ที่สามารถบํารุงรักษาได้ → มาตรฐานนี้รวมถึงหม้อม้วนที่สามารถเปลี่ยนได้, หมุนและเครื่องติดต่อกรีส, รองรับการตรวจสอบและการหล่อลื่นในการใช้งาน

• โปรแกรมวัสดุเป็นส่วนประกอบเฉพาะ → ร่าง, รอลเลอร์, ชาฟต์และต้นไม้ใช้กลุ่มวัสดุที่แตกต่างกัน แทนที่จะใช้ชื่อวัสดุทั่วไปหนึ่ง

• การตรวจสอบแบบมาตรฐานเน้นคุณภาพที่เกี่ยวข้องกับการใช้งาน → การเสร็จสิ้นต้องไม่มีความบกพร่องที่เป็นอันตราย, ขนาดต้องสอดคล้อง, และม้วนควรทํางานอย่างเรียบร้อย

• วิศวกรรมการทดแทนควรตรวจสอบการใช้งานและอินเตอร์เฟซ → ประเภท B1 และ B2 เป็นการจัดเรียงกระจก ดังนั้นการวางแผนของภาชนะที่มีอยู่ควรถูกตรวจสอบก่อนการผลิต

คุณสมบัติตามสั่ง

• มาตรฐาน: JIS F 2020-1979 → มาตรฐานอ้างอิงสําหรับม้วนปลายแผ่นเหล็กขนาดเล็ก

• ประเภท: A / B1 / B2 → ประเภท A เป็น 3- รอลเลอร์; ประเภท B1 / B2 เป็นการจัดทํากระจก 2- รอลเลอร์

• กว้างแบบมาตรฐานของม้วน: ประมาณ 76.3 มม → การตั้งค่า JIS ของเดิม

• ขนาดที่ขยายขนาดเฉพาะโครงการ: 101 / 135 / 168 มม → ไม่ใช่ขนาด JIS มาตรฐาน; ต้องการภาพวาดที่อนุมัติ

• ฐานวัสดุมาตรฐาน: SS41 / SGP หรือ STPG38 / BC6 หรือ YBsC2 → เกรด JIS ที่เก่าแก่และตารางวัสดุเฉพาะองค์ประกอบ

• Bush & Lubrication: ธ อร์ทองแดงหรือทองเหลืองทองเหลืองที่มีการติดตั้งกรีส → รองรับการหมุนและการบํารุงรักษา roller

• SWL / การออกแบบภาระ: ต้องยืนยัน → ไม่มี SWL ของผลิตภัณฑ์ใด ๆ ควรมาจากตารางวงกว้างม้วนที่นํามา

• การป้องกันพื้นผิว: ตามรายละเอียดโครงการ → การระเบิด, การเคลือบเรือ, การเสร็จสิ้นจากสแตนเลสหรือระบบอื่น ๆ เป็นตัวเลือกการจัดจําหน่ายเฉพาะโครงการ

• ความต้องการการรับรอง: ตามขอบเขตของคําสั่ง → เอกสารผู้ผลิตหรือการมีส่วนร่วมของชั้นเรียนต้องขึ้นอยู่กับความต้องการของโครงการและวิธีการอนุมัติ

วิธี การ

Rope Approaches the Deck-End Fairlead → Rope Contacts the Required Horizontal / Vertical Roller → Roller Rotates to Reduce Sliding Contact → Rope Lead Direction Changes → Resulting Forces Transfer Through the Fairlead Body to the Supporting Ship Structure

การใช้งาน

การนําสายเรือติดต่อเรือ เรือทํางาน เรือลากเรือ เรือบริการท่าเรือ ตําแหน่งนําสายเรือด้านหลังเรือ การนําสายเรือรับขนของ การจัดระเบียบการรับขนเรือ โครงการเปลี่ยนเรือ

การรับรองและข้อดี

ขอบเขตการตรวจสอบและการรับรองควรได้รับการยืนยันก่อนการนําเสนอการตรวจสอบการดําเนินงาน roller และการเข้าร่วมของสังกัดประเภทสามารถจัดทําตามความต้องการของโครงการและขอบเขตการสั่งซื้อ.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

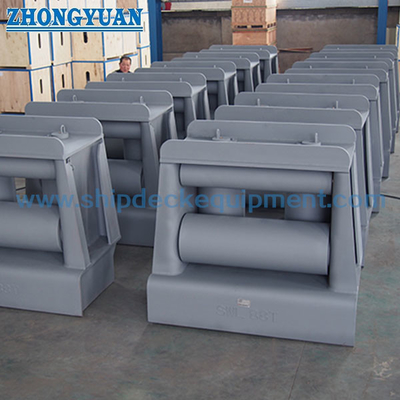

การวาด & ภาพถ่าย

FAQ

Q1: ความแตกต่างระหว่าง JIS F 2020 ประเภท A, ประเภท B1 และประเภท B2 คืออะไร?

A1: ประเภท A คือการจัดตั้งสามม้วนที่มีม้วนตั้งสองม้วนและม้วนแนวราบหนึ่งชนิด B1 ใช้ม้วนแนวตั้งและแนวราบหนึ่งขณะที่ประเภท B2 สะท้อนการจัดวางตัวม้วนตั้งตั้งและข้อมือ B1ประเภทที่ถูกต้องควรนํามาจากการวางแผนของภาชนะหรือการออกแบบสํารอง

Q2: ขนาด 101, 135 และ 168 มิลลิเมตรเป็น JIS F 2020 มาตรฐานหรือไม่?

A2: เปล่า การตั้งค่า JIS F 2020-1979 ของเดิมใช้ม้วนขนาดประมาณ 76.3 มม.รุ่น 135 และ 168 มมในชุดสินค้านี้เป็นโครงการเฉพาะการปรับขนาดขนาดใหญ่และควรผลิตเฉพาะตามแผนที่อนุมัติ.

Q3: อะไรที่ควรยืนยัน ก่อนสั่งการที่เปลี่ยนหรือขยาย fairlead?

A3: ยืนยันประเภท A/B1/B2, การจัดวางม้วน, เส้นทางและกว้างของเชือก, ขนาดการติดตั้งจริง, ด้านการติดตั้ง, วัสดุ, การเคลือบ, ฐานภาระโครงการความต้องการใบรับรองและภาพวาดหรือภาพของเรือที่มีอยู่สําหรับการทดแทนประเภท B ยืนยันว่าต้องการ B1 หรือการจัดเรียง B2 ที่กระจก
