12.5–30 มม. สมอเรือกว้านไฮดรอลิก | โซ่เดี่ยวพร้อมหัวหมุนสำหรับเรือขนาดเล็ก

ภาพรวมผลิตภัณฑ์

สมอเรือกว้านไฮดรอลิกขนาดกะทัดรัดนี้เป็นเครื่องจักรบนดาดฟ้าแบบโซ่เดี่ยวสำหรับการจัดการสมอเรือบนเรือขนาดเล็ก เรือทำงาน เรือแพ และการติดตั้งอื่นๆ ที่มีพื้นที่จำกัดบนดาดฟ้า ตัวยกโซ่ (โซ่) จะถูกจับคู่กับเส้นผ่านศูนย์กลางและเกรดของโซ่สมอที่ระบุ ในขณะที่หัวหมุนเดี่ยวให้ความสามารถในการจัดการเชือกเสริม สมอเรือกว้านเองขับเคลื่อนด้วยระบบไฮดรอลิก และสามารถจัดหาหน่วยกำลังไฮดรอลิกที่ขับเคลื่อนด้วยมอเตอร์ไฟฟ้า (HPU) ได้เมื่อโครงการต้องการ

การเลือกควรพิจารณาจากเส้นผ่านศูนย์กลางและเกรดของโซ่ น้ำหนักสมอและระดับความลึกในการทอดสมอ แรงดึงต่อเนื่องและระยะสั้นที่ต้องการ การจัดเรียงเบรก/ตัวหยุดโซ่ ฐานรากบนดาดฟ้า การจัดแนวท่อสมอ และข้อกำหนดการจำแนกประเภท ช่วง 12.5–30 มม. แสดงถึงชุดผลิตภัณฑ์ โซ่เดียวไม่สามารถใช้ได้กับโซ่ทุกขนาด แรงดันไฮดรอลิก การไหล การกระจัดของมอเตอร์ กำลัง HPU ความจุเบรก และภาระฐานรากจะถูกสรุปสำหรับรุ่นที่เลือกและการจัดเรียงที่อนุมัติ

ข้อมูลจำเพาะโดยย่อ

• ขนาดโซ่: โซ่สมอเกรด 2 ขนาด 12.5–30 มม. → โซ่แต่ละอันจะถูกจับคู่กับเส้นผ่านศูนย์กลาง เกรด และรูปทรงของข้อต่อโซ่ที่ระบุ แทนที่จะเป็นช่วงทั้งหมด
• แรงดึงต่อเนื่อง: ประมาณ 6.6–38.3 kN อ้างอิงมาตรฐาน → คำนวณจาก 42.5d² N สำหรับโซ่เกรด 2 ค่าการออกแบบสุดท้ายจะเป็นไปตามรุ่นที่เลือกและข้อกำหนดของคลาส
• แรงดึงเกินพิกัดระยะสั้น: ประมาณ 10.0–57.4 kN อ้างอิงมาตรฐาน → อย่างน้อย 1.5 เท่าของแรงดึงต่อเนื่องสำหรับงานปลดสมอ
• แรงยึดเบรก: ประมาณ 41.5–231.4 kN อ้างอิงพร้อมตัวหยุดโซ่แยกต่างหาก → อิงตามเกณฑ์ 45% ของแรงแตกหักของโซ่ การจัดเรียงแบบไม่มีตัวหยุดต้องใช้ฐานการออกแบบเบรก/รากฐานที่สูงขึ้น
• ความเร็วในการยกเฉลี่ย: ≥9 ม./นาที อ้างอิง → เทียบเท่ากับความเร็วโซ่เฉลี่ยขั้นต่ำ 0.15 ม./วินาที ภายใต้พื้นฐานประสิทธิภาพของสมอเรือกว้านที่ใช้ได้
• การกำหนดค่า: โซ่เดี่ยว + หัวหมุนเดี่ยว → การจัดการโซ่สมอพร้อมการจัดการเชือกเสริมในเครื่องจักรบนดาดฟ้าขนาดกะทัดรัดเครื่องเดียว
• ระบบขับเคลื่อน: มอเตอร์ไฮดรอลิกพร้อมชุดเกียร์ทด → แรงดัน HPU การไหล การกระจัดของมอเตอร์ และกำลังมอเตอร์ไฟฟ้าเป็นแบบเฉพาะรุ่นและเลือกเพื่อให้ตรงกับภาระโซ่และความเร็ว
• การควบคุมและการติดตั้ง: การควบคุมไฮดรอลิกในพื้นที่พร้อมฐานรองติดตั้งบนดาดฟ้า → การควบคุมระยะไกล/แบบสัดส่วน ตัวหยุดโซ่ สลักฐานราก และการเสริมแรงดาดฟ้าจะได้รับการยืนยันตามขอบเขตโครงการ

พารามิเตอร์ทางเทคนิคหลัก

คู่มือการเลือกและสอบถาม

ขั้นตอนที่ 1: ยืนยันเส้นผ่านศูนย์กลางโซ่สมอ เกรด 2 / เกรดโซ่โครงการ ขนาดข้อต่อโซ่ และข้อมูลใบรับรองโซ่ รูปทรงของช่องโซ่ต้องตรงกับโซ่จริง

ขั้นตอนที่ 2: ยืนยันน้ำหนักสมอ ความยาวโซ่ ระดับความลึกในการทอดสมอ การจัดเรียงท่อสมอ/ท่อสเปอร์ลิง และแรงดึงต่อเนื่องและระยะสั้นที่ต้องการ

ขั้นตอนที่ 3: ยืนยันการจัดเรียงเบรกและตัวหยุดโซ่ ทิศทางการนำโซ่ ฐานรากบนดาดฟ้า พื้นที่ว่างที่มีอยู่ การวางแนวเพลา/มอเตอร์ และไม่ว่าโครงการจะเป็นการต่อเรือใหม่หรือการเปลี่ยน

ขั้นตอนที่ 4: ยืนยันการจัดเรียงกำลังไฮดรอลิก: HPU ไฟฟ้า-ไฮดรอลิกเฉพาะ หรือการเชื่อมต่อกับระบบไฮดรอลิกที่มีอยู่ รวมถึงแรงดัน การไหล แหล่งจ่ายไฟ แรงดันไฟฟ้าควบคุม และข้อกำหนดสถานีควบคุม

ขั้นตอนที่ 5: ยืนยันข้อกำหนดหัวหมุน รวมถึงภาระการจัดการเชือกที่ตั้งใจไว้ และแรงดึงเชือก/เส้นผ่านศูนย์กลางเชือกที่ต้องการ หัวหมุนไม่เท่ากับรอกผูกเรือที่มีพิกัดโดยอัตโนมัติ

ขั้นตอนที่ 6: ยืนยันสังคมจำแนกประเภท / ข้อกำหนดธง ขอบเขตใบรับรอง การตรวจสอบหรือการทดสอบโดยพยาน จำนวน ปลายทาง เวลาจัดส่งที่ต้องการ และจัดเตรียมแบบ GA / การจัดเรียงดาดฟ้า หรือรูปถ่ายอ้างอิงเมื่อมี

โครงสร้างและส่วนประกอบ

ฐานรองดาดฟ้า | มอเตอร์ไฮดรอลิก | ชุดเกียร์ทด | โซ่เดี่ยว / ตัวยกโซ่ | คลัตช์ | เบรกแถบ | หัวหมุนเดี่ยว | เพลาและแบริ่ง | การควบคุมไฮดรอลิกในพื้นที่ | HPU ขับเคลื่อนด้วยมอเตอร์ไฟฟ้าเมื่อรวมอยู่ในอุปทาน

ข้อดีของระบบขับเคลื่อนไฮดรอลิก เบรก และการติดตั้ง

• ระบบขับเคลื่อนไฮดรอลิกให้แรงบิดเริ่มต้นสูงและการควบคุมความเร็วต่ำที่ราบรื่นสำหรับการจัดการสมอ มอเตอร์และอัตราทดเกียร์จะถูกเลือกตามแรงดึงโซ่และความเร็วในการยกที่ต้องการ แทนที่จะเป็นค่าแรงดัน/การไหลเดียวสำหรับทั้งชุด
• การจัดวางแบบโซ่เดี่ยวช่วยลดความกว้างของเครื่องจักรและเหมาะสำหรับกรณีที่มีการจัดการโซ่สมอหนึ่งเส้นที่สถานีสมอเรือกว้าน รูปทรงโซ่ จำนวนช่อง และการจับโซ่ต้องตรงกับโซ่สมอที่ระบุ
• โซ่ที่สามารถปลดคลัตช์ได้และเบรกเชิงกลช่วยให้สามารถถอดตัวยกโซ่ออกจากระบบขับเคลื่อนและควบคุมโซ่ระหว่างการปล่อยหรือยึดได้ ขึ้นอยู่กับการจัดเรียงการทำงานที่อนุมัติ
• การปรับขนาดเบรกต้องประสานงานกับตัวหยุดโซ่ ด้วยตัวหยุดโซ่แยกต่างหาก เบรกของสมอเรือกว้านอ้างอิงจะต่ำกว่าการจัดเรียงแบบไม่มีตัวหยุด ความแตกต่างนี้ยังส่งผลต่อภาระฐานรองและฐานรากบนดาดฟ้าด้วย
• หัวหมุนสามารถรองรับการจัดการเชือกเสริมระหว่างการปฏิบัติงานบนดาดฟ้า หากต้องการภาระรอกผูกเรือที่กำหนดหรือแรงดึงเชือกผูกเรือที่มีพิกัด ควรระบุฟังก์ชันนั้นแยกต่างหากและตรวจสอบกับข้อกำหนดของรอกผูกเรือที่ใช้ได้
• การบูรณาการดาดฟ้าควรจัดแนวโซ่ให้ตรงกับท่อสมอและห้องเก็บโซ่/ท่อสเปอร์ลิง ในขณะที่ยังคงการเข้าถึงบริการไปยังเบรก คลัตช์ แบริ่ง มอเตอร์ไฮดรอลิก และท่อ
• การทดสอบการยอมรับ การตรวจสอบการรั่วไหลของไฮดรอลิก การทดสอบการทำงาน การทดสอบภาระ/ภาระเกินพิกัด การทดสอบการยึดเบรก และการพยานของคลาสสามารถจัดเตรียมได้ตามข้อกำหนดโครงการและขอบเขตการอนุมัติ

คุณลักษณะที่กำหนดเอง

• ประเภทผลิตภัณฑ์: สมอเรือกว้านไฮดรอลิก → เครื่องจักรจัดการสมอแบบมีกำลังขนาดกะทัดรัดสำหรับโซ่สมอเดียว
• ช่วงโซ่: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 มม. → เลือกขนาดโซ่เดียวต่อโซ่ตามโซ่จริง
• พื้นฐานเกรดโซ่: เกรด 2 → ตารางภาระงานบนหน้าเว็บหลักใช้สูตรอ้างอิงมาตรฐานเกรด 2 เกรดโซ่อื่นๆ ต้องคำนวณใหม่
• การกำหนดค่า: โซ่เดี่ยว + หัวหมุนเดี่ยว → รวมการจัดการโซ่สมอเข้ากับการจัดการเชือกเสริมในเครื่องจักรบนดาดฟ้าเครื่องเดียว
• ไดรฟ์: ไฮดรอลิก → จัดหาพร้อมหรือจับคู่กับ HPU ที่ขับเคลื่อนด้วยมอเตอร์ไฟฟ้าตามรุ่นที่เลือกและแหล่งจ่ายไฟของเรือ
• พารามิเตอร์ไฮดรอลิก: ต้องยืนยันตามรุ่น → แรงดันและการไหลต้องตรงกับการกระจัดของมอเตอร์ แรงดึงที่ต้องการ ความเร็ว และการออกแบบ HPU
• เบรก / ตัวหยุดโซ่: เฉพาะโครงการ → ยืนยันว่ามีการติดตั้งตัวหยุดโซ่แยกต่างหากหรือไม่ เนื่องจากฐานการออกแบบแรงยึดจะเปลี่ยนแปลงไป
• การควบคุม: การควบคุมไฮดรอลิกด้วยตนเองในพื้นที่เป็นแนวคิดพื้นฐาน → สามารถหารือเกี่ยวกับการควบคุมระยะไกลหรือแบบสัดส่วนได้เมื่อโครงการต้องการ
• พื้นฐานการออกแบบอ้างอิง: ISO 4568:2021 และกฎการจำแนกประเภทที่ใช้ได้ → มาตรฐานสัญญาขั้นสุดท้ายและพื้นฐานการอนุมัติต้องได้รับการยืนยัน
• การติดตั้ง: ฐานรองติดตั้งบนดาดฟ้า → รายละเอียดสลักฐานราก/การเชื่อม การเสริมแรงดาดฟ้า การนำโซ่ และระยะห่างในการบริการเป็นไปตาม GA ที่อนุมัติ

วิธีการทำงาน

มอเตอร์ไฟฟ้าขับเคลื่อนปั๊มไฮดรอลิก → HPU จ่ายน้ำมันแรงดันไปยังมอเตอร์ไฮดรอลิกของสมอเรือกว้าน → ชุดเกียร์ทดหมุนโซ่เพื่อยกหรือปล่อยโซ่สมอ → คลัตช์ตัดการเชื่อมต่อโซ่เมื่อจำเป็น → เบรกเชิงกลควบคุมและยึดตัวยกโซ่ → หัวหมุนให้การจัดการเชือกเสริม

การใช้งาน

เรือทำงาน | เรือแพ | เรือบรรทุกสินค้าและบริการขนาดเล็ก | เรือในแม่น้ำและชายฝั่งภายใต้กฎที่ใช้บังคับ | สถานีทอดสมอส่วนหน้าขนาดกะทัดรัด | โครงการต่อเรือใหม่และเปลี่ยน

การรับรองและข้อได้เปรียบ

การอนุมัติการจำแนกประเภท การตรวจสอบ และใบรับรองสามารถจัดเตรียมได้ตามข้อกำหนดโครงการ รุ่นที่เลือก ขอบเขตการทดสอบ การตรวจสอบย้อนกลับของวัสดุ/ส่วนประกอบ และขั้นตอนการอนุมัติของคลาส ความพร้อมใช้งานของใบรับรองและจุดพยานควรได้รับการยืนยันก่อนการเสนอราคา จะไม่ถือว่ารวมอยู่ในการสั่งซื้อทุกครั้ง

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต

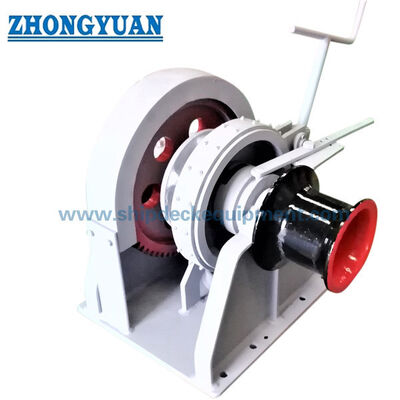

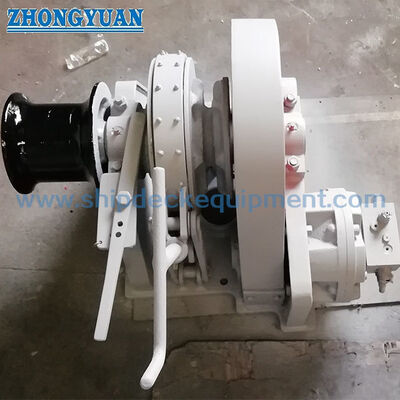

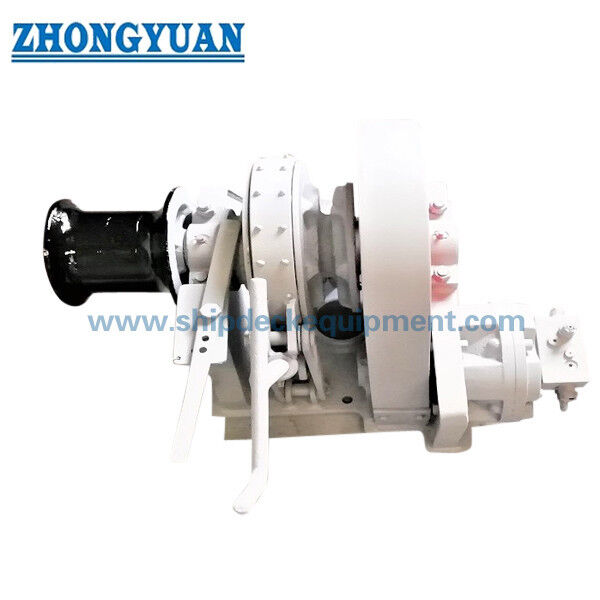

แบบและรูปถ่าย

,

คำถามที่พบบ่อย

คำถามที่ 1: โซ่เดียวสามารถจัดการโซ่ทุกขนาดตั้งแต่ 12.5 ถึง 30 มม. ได้หรือไม่?

คำตอบที่ 1: ไม่ได้ ตัวเลข 12.5–30 มม. คือช่วงของซีรีส์ โซ่/ตัวยกโซ่จะถูกเลือกสำหรับเส้นผ่านศูนย์กลาง เกรด และรูปทรงของข้อต่อโซ่สมอที่เฉพาะเจาะจง สำหรับโครงการเปลี่ยน ควรตรวจสอบขนาดโซ่หรือตัวอย่าง/แบบของโซ่ก่อนยืนยันโซ่

คำถามที่ 2: เหตุใดแรงยึดเบรกที่ต้องการจึงขึ้นอยู่กับการติดตั้งตัวหยุดโซ่หรือไม่?

คำตอบที่ 2: ตัวหยุดโซ่จะแบ่งปันฟังก์ชันการยึดแบบสถิต สมอเรือกว้านที่ติดตั้งพร้อมตัวหยุดแยกต่างหากสามารถใช้ฐานการอ้างอิงการยึดที่ต่ำกว่าได้ ในขณะที่สมอเรือกว้านที่ไม่มีตัวหยุดแยกต่างหากต้องใช้เบรกและฐานโครงสร้างรองรับที่สูงขึ้น ดังนั้นจึงต้องยืนยันการจัดเรียงก่อนการเลือกเบรกและฐานราก

คำถามที่ 3: ข้อมูลใดบ้างที่จำเป็นในการปรับขนาดหน่วยกำลังไฮดรอลิกและเตรียมใบเสนอราคา?

คำตอบที่ 3: โปรดระบุเส้นผ่านศูนย์กลางและเกรดโซ่ น้ำหนักสมอ ความยาวโซ่/ระดับความลึกในการทอดสมอ ความเร็วที่ต้องการ การจัดเรียงตัวหยุดโซ่ แหล่งจ่ายไฟของเรือ แรงดัน/การไหลของไฮดรอลิกที่มีอยู่หากใช้ระบบที่มีอยู่ ภาระงานหัวหมุน ข้อกำหนดคลาส การจัดเรียง GA/ฐานรากบนดาดฟ้า จำนวน ปลายทางการจัดส่ง และเวลาจัดส่งที่ต้องการ
