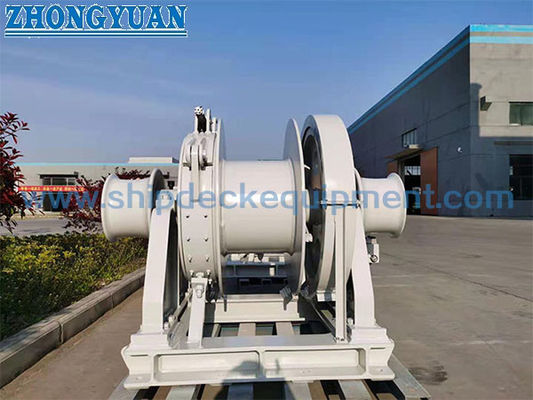

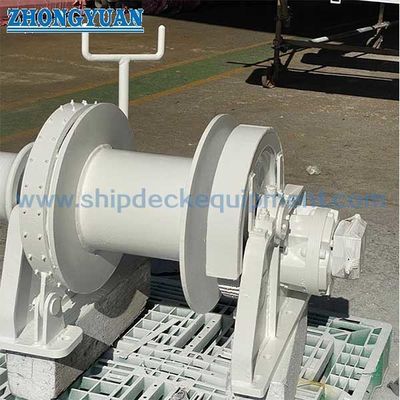

36มม. กว้านสมอไฟฟ้าไฮดรอลิกแบบดรัมเดี่ยว | อุปกรณ์จัดการสมอเรือ
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipment |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| ความสามารถในการดึงความปลอดภัย: | 5-800KN | ความเร็ว: | 4-12m/นาที |
|---|---|---|---|
| ความเร็วการแปรปรวน (ม. / นาที): | 9-18m/นาที | ความจุกลอง: | 40 ถึง 250 เมตร |
| กำลังมอเตอร์: | 4 ถึง 132 kW | เชือก Dia: | 11 – 90 (มม.) |
| ตำแหน่งการควบคุม: | การควบคุมระยะไกลและท้องถิ่น | ไม่จำเป็น: | เครื่องวัดภาระ ความเร็วและความยาวของเชือก |
| แหล่งจ่ายไฟ: | AC380V, 50HZ 3PH, AC415V 50HZ 3PH, AC440 60HZ 3PH | วัสดุ: | สแตนเลส (ขัดเงา), เหล็กเหนียว |
| การรักษาพื้นผิว: | การพ่นทรายเป็น S2.5 + 3 ชั้นของสีอีพ็อกซี่ชุบสังกะสีชุบสังกะสี | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต |
| เน้น: | กว้านสมอไฮดรอลิกไฟฟ้า 12m / นาที,กว้านสมอไฮดรอลิก 12m / นาที,กว้านสมอไฟฟ้า 800KN |
||
รายละเอียดสินค้า
36 มม.กว้านสมอไฟฟ้าไฮดรอลิกแบบดรัมเดี่ยว | อุปกรณ์จัดการสมอเรือ
ภาพรวมผลิตภัณฑ์
กว้านสมอไฟฟ้าไฮดรอลิกแบบดรัมเดี่ยว ออกแบบมาสำหรับการปฏิบัติการจัดการสมอบนเรือขนาดเล็กและขนาดกลาง
ระบบใช้พลังงานไฮดรอลิกที่ขับเคลื่อนด้วยมอเตอร์ไฟฟ้าเพื่อควบคุมการยกและปล่อยสมอด้วยประสิทธิภาพที่เสถียร
เป็นการผสมผสานระหว่างเชือกเหล็กกับโซ่สมอแบบสั้น ทำให้ไม่ต้องใช้ที่เก็บโซ่และเพิ่มประสิทธิภาพพื้นที่ดาดฟ้า
ข้อมูลจำเพาะด่วน
• น้ำหนักบรรทุกขณะทำงาน: 8.3-97.9 kN
• น้ำหนักรองรับ: 51-570 kN
• ความเร็วขณะทำงาน: ≥9 ม./นาที
• แรงดึงขณะจอด: 8-60 kN
• ความเร็วขณะจอด: ≥12 ม./นาที
• ความจุของดรัม: 100-200 ม.
• เส้นผ่านศูนย์กลางเชือก: 12-48 มม.
• ประเภทการขับเคลื่อน: ไฟฟ้าไฮดรอลิก
• ประเภทดรัม: ดรัมเดี่ยว
• การควบคุม: เฉพาะที่และระยะไกล
• แหล่งจ่ายไฟ: 380V / 415V / 440V
พารามิเตอร์ทางเทคนิคหลัก
| เส้นผ่านศูนย์กลางเชือก (มม.) | น้ำหนักบรรทุกขณะทำงาน (kN) | น้ำหนักรองรับ (kN) | ความเร็วขณะทำงาน (ม./นาที) | แรงดึงขณะจอด (kN) | ความเร็วขณะจอด (ม./นาที) | ความจุของดรัม | กำลังมอเตอร์ (kW) |
| 12/14/16 | 8.3/10.9/13.0 | 51/67/80 | ≥9 | 8 | ≥12 | 11x100 | 5.5 |
| 18/20/22 | 15.3/17.9/20.6 | 95/110/126 | ≥9 | 15 | ≥12 | 13x120 | 7.5 |
| 24/26 | 24.5/28.7 | 149/175 | ≥9 | 20 | ≥12 | 15x120 | 11 |
| 28/30 | 33.3/38.3 | 202/231 | ≥9 | 30 | ≥12 | 18x150 | 15 |
| 32/34/36 | 43.5/49.1/55.1 | 261/294/329 | ≥9 | 40 | ≥12 | 20.5x150 | 22 |
| 38/40/42 | 61.4/68.0/75.0 | 365/402/442 | ≥9 | 50 | ≥12 | 20.5x150 | 30 |
| 44/46/48 | 82.3/89.9/97.9 | 483/526/570 | ≥9 | 60 | ≥12 | 26x200 | 37 |
คู่มือการเลือก
ขั้นตอนที่ 1 - เลือกเส้นผ่านศูนย์กลางเชือก: 12-48 มม. | ขั้นตอนที่ 2 - จับคู่น้ำหนักบรรทุกขณะทำงาน: 8-98 kN | ขั้นตอนที่ 3 - ยืนยันน้ำหนักรองรับ | ขั้นตอนที่ 4 - เลือกความเร็ว: ≥9 ม./นาที | ขั้นตอนที่ 5 - การขับเคลื่อน: ไฟฟ้าไฮดรอลิก | ขั้นตอนที่ 6 - การควบคุม: เฉพาะที่ / ระยะไกล | ขั้นตอนที่ 7 - การติดตั้ง: ติดตั้งบนดาดฟ้า
โครงสร้างและส่วนประกอบ
โครงสร้างและส่วนประกอบ: มอเตอร์ไฮดรอลิก | เกียร์บ็อกซ์ | ดรัมเดี่ยว | ระบบเชือก | ข้อต่อโซ่สั้น | ระบบเบรก | ชุดกำลังไฮดรอลิก | แผงควบคุม
คุณลักษณะที่กำหนดเอง
น้ำหนักบรรทุกขณะทำงาน: 8-98 kN | เส้นผ่านศูนย์กลางเชือก: 12-48 มม. | ความเร็ว: ≥9 ม./นาที | ประเภทการขับเคลื่อน: ไฟฟ้าไฮดรอลิก | ประเภทดรัม: ดรัมเดี่ยว | การควบคุม: เฉพาะที่ / ระยะไกล
คู่มือการกำหนดค่าและการสอบถามแบบกำหนดเอง
น้ำหนักบรรทุกขณะทำงาน | เส้นผ่านศูนย์กลางเชือก | ความจุของดรัม | แรงดึงขณะจอด | กำลังมอเตอร์ | ประเภทการควบคุม | ข้อกำหนดการติดตั้ง
วิธีการทำงาน
มอเตอร์ไฟฟ้าขับเคลื่อนชุดกำลังไฮดรอลิก ซึ่งจ่ายพลังงานให้กับมอเตอร์ไฮดรอลิกเพื่อหมุนดรัม
เชือกเหล็กและข้อต่อโซ่สั้นจะยกหรือปล่อยสมอ ทำให้การจัดการสมอปลอดภัยและควบคุมได้
การใช้งาน
การใช้งาน: เรือขนาดเล็ก | เรือประมง | เรือทำงาน | เรือท่า | การปฏิบัติการจัดการสมอ
การรับรองและข้อดี
การรับรอง: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS
ข้อดี: โครงสร้างกะทัดรัด | ไม่ต้องใช้ที่เก็บโซ่ | การขับเคลื่อนด้วยไฮดรอลิกที่เสถียร | ติดตั้งง่าย | การออกแบบประหยัดพื้นที่
แบบและรูปถ่าย
• แบบแปลนทั่วไป
• แบบโครงสร้างกว้านสมอ
• แผนภาพระบบไฮดรอลิก

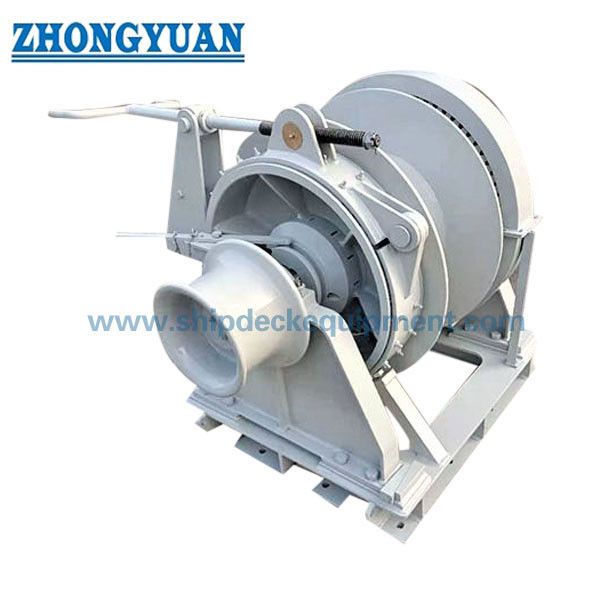

• รูปถ่ายผลิตภัณฑ์
ข้อมูลการสั่งซื้อ
• MOQ: 1 หน่วย
• ระยะเวลาจัดส่ง: ขึ้นอยู่กับโครงการ
• การชำระเงิน: T/T, L/C
คำถามที่พบบ่อย
คำถามที่ 1: จำเป็นต้องมีที่เก็บโซ่หรือไม่?
คำตอบ: ไม่ จำเป็น ต้องเก็บเชือกและโซ่สั้นไว้บนดรัม
คำถามที่ 2: เหมาะสำหรับเรือขนาดเล็กหรือไม่?
คำตอบ: ใช่ เหมาะอย่างยิ่งสำหรับเรือขนาดเล็กและขนาดกลาง
คำถามที่ 3: สามารถปรับแต่งได้หรือไม่?
คำตอบ: ใช่ สามารถปรับแต่งได้อย่างเต็มที่
