0.2-0.8T เครื่องเก็บขยะเคลื่อนย้ายสําหรับคลังสินค้าของรถบรรทุกสินค้าจํานวนมาก

0.2-0.8T รอกยกขยะแบบเคลื่อนย้ายได้สำหรับระวางสินค้าเรือเทกอง

ภาพรวมผลิตภัณฑ์

รอกยกขยะและกากของเสียแบบเคลื่อนย้ายได้ขนาด 0.2-0.8 ตัน เป็นอุปกรณ์ยกบนเรือขนาดกะทัดรัดที่พัฒนาขึ้นเพื่อใช้ในการทำความสะอาดระวางสินค้าเรือเทกองเป็นหลัก ใช้สำหรับยกกากสินค้า เศษกวาด ขยะที่รวบรวมได้ วัสดุทำความสะอาดที่ปนเปื้อน และของเสียจากการทำความสะอาดระวางสินค้าอื่นๆ จากก้นระวางสินค้าไปยังระดับการจัดการที่ปากระวางหรือดาดฟ้าหลังจากการขนถ่าย อุปกรณ์แบบเคลื่อนย้ายได้นี้ช่วยให้รอกยกตัวเดียวสามารถให้บริการในตำแหน่งทำงานที่เลือกได้ในระวางสินค้า แทนที่จะต้องติดตั้งอุปกรณ์ยกถาวรที่ปากระวางแต่ละแห่ง

รอกยกประกอบด้วยเสาหมุน แขนยก รอกหัว เชือกสลิง ตะขอหรืออุปกรณ์ยก และชุดยกแบบมือหมุน ไฟฟ้า หรือลม ในการใช้งานปกติ กากของเสียหรือขยะที่รวบรวมได้จะถูกใส่ในถุง ถัง ตะกร้า ถัง หรือภาชนะที่ได้รับการอนุมัติอื่นๆ ที่เหมาะสม เชื่อมต่อกับอุปกรณ์ยก และยกขึ้นในแนวดิ่งจากระวางสินค้า คำว่า "เคลื่อนย้ายได้" หรือ "ขนย้ายได้" หมายถึงการเคลื่อนย้ายรอกยกที่ไม่ได้บรรทุกระหว่างตำแหน่งที่เตรียมไว้ ไม่ได้หมายความว่าอุปกรณ์สามารถเคลื่อนย้ายได้ขณะบรรทุกน้ำหนักที่แขวนอยู่ ก่อนทำการยก โครงรองรับหรือฐานต้องได้รับการติดตั้งและยึดอย่างถูกต้อง และการปฏิบัติงานต้องอยู่ภายใน SWL ที่ได้รับอนุมัติ รัศมีการทำงาน ระยะการหมุน เงื่อนไขการติดตั้ง และขั้นตอนการปฏิบัติงานของเรือ

ข้อมูลจำเพาะโดยย่อ

• น้ำหนักปลอดภัยในการทำงาน (SWL): 0.2 / 0.3 / 0.5 / 0.8 ตัน → เลือกตามน้ำหนักสูงสุดของกาก / ภาชนะขยะรวมถึงสิ่งของภายในและอุปกรณ์เสริมในการยก
•  รัศมีการทำงานอ้างอิง: 2–3 เมตร → มีผลต่อโมเมนต์ดัดของแขนยก โมเมนต์พลิกคว่ำ แรงปฏิกิริยาที่รองรับ ระยะห่างการหมุน และโครงสร้างดาดฟ้า / ขอบปากระวางที่ต้องการ
•  ความสูงรอกยกอ้างอิง: 2.8 เมตร → ยืนยันเฉพาะกลุ่มผลิตภัณฑ์ทั่วไปเท่านั้น ใช้แบบ GA ของโครงการสำหรับความสูงในการติดตั้งสุดท้ายและรูปทรงเรขาคณิตของตะขอ
•  ความสูงในการยก / ระยะการเดินทางของเชือก: 10–20 เมตร → เลือกเพื่อให้ถึงก้นระวางสินค้าและยกภาชนะทำความสะอาดที่บรรทุกไปยังระดับการจัดการที่ปากระวางหรือดาดฟ้า ยืนยันระยะการเดินทางจริงของตะขอและความจุเชือกบนดรัม
•  ช่วงการหมุน: 0–360° ที่ระบุ → ระยะที่ใช้งานได้จริงขึ้นอยู่กับตัวหยุดเชิงกล โครงสร้างใกล้เคียง ระยะห่างของฝาปิดปากระวาง และการเดินสายเคเบิลไฟฟ้าหรือท่อลม
•  ตัวเลือกการขับเคลื่อน: มือหมุน / ไฟฟ้า / ลม → แต่ละรุ่นต้องการรอก เบรก ตัวควบคุม และการจัดเตรียมสาธารณูปโภคของตนเอง
• อุณหภูมิในการทำงาน: -40°C ถึง +50°C ที่ระบุ → มอเตอร์ เบรก เชือก สารหล่อลื่น ส่วนประกอบไฟฟ้าและลมต้องเหมาะสมกับอุณหภูมิโครงการที่ยืนยัน
• การเคลือบพื้นผิว: การพ่นทราย Sa 2½ + การเคลือบอีพ็อกซี่สามชั้นที่ระบุ → ระบบการเคลือบขั้นสุดท้าย DFT สี และขั้นตอนการซ่อมแซมควรเป็นไปตามข้อกำหนดการเคลือบของเรือ

พารามิเตอร์ทางเทคนิคหลัก

คู่มือการเลือกและการสอบถาม

ขั้นตอนที่ 1: ยืนยันหน้าที่ในการทำความสะอาดระวางสินค้า → กากสินค้า เศษกวาด ขยะ วัสดุทำความสะอาดที่ปนเปื้อน ถุงที่มีกากตะกอน หรือของเสียจากการทำความสะอาดระวางสินค้าอื่นๆ ยืนยันถุง / ถัง / ตะกร้า / ถังที่ตั้งใจไว้ และระบุให้ชัดเจนว่าไม่จำเป็นต้องยกบุคคล

ขั้นตอนที่ 2: ยืนยัน SWL รัศมีการทำงานสูงสุด ความสูงตะขอที่ต้องการ ความลึกในการยก และว่าอุปกรณ์นี้มีไว้สำหรับใช้ในท่าเรือ / น้ำที่กำบังเท่านั้น หรือภายใต้เงื่อนไขการปฏิบัติงานของเรือที่กำหนดไว้อื่นๆ

ขั้นตอนที่ 2A: ยืนยันสิ่งที่กำลังยกและวิธีการบรรจุ: ถุงกาก ถัง ตะกร้า ถัง ถัง หรือภาชนะทำความสะอาดอื่นๆ ระบุสูงสุดน้ำหนักรวมที่ยกได้รวมถึงภาชนะและอุปกรณ์เสริมในการยก

ขั้นตอนที่ 3: ยืนยันการขนย้ายและจัดวางฐานรองรับ → ตำแหน่งที่รอกยกถูกเคลื่อนย้าย วิธีการจัดการเมื่อเก็บเข้าที่ วิธีการติดตั้งโครงรองรับ และวิธีการล็อค / ยึดตำแหน่งปฏิบัติงานก่อนทำการยก

ขั้นตอนที่ 4: เลือกรุ่นการขับเคลื่อน → มือหมุน ไฟฟ้า หรือลม สำหรับแหล่งจ่ายไฟ ให้ระบุแรงดัน / ความถี่ / เฟส สำหรับแหล่งจ่ายลม ให้ระบุแรงดันและอัตราการไหลที่มี

ขั้นตอนที่ 5: ยืนยันช่วงการหมุน ตำแหน่งเก็บเข้าที่ ระบบเบรก ขอบเขตของเชือกสลิงและตะขอ / อุปกรณ์เสริม ตัวควบคุม ฟังก์ชันจำกัด และการเสริมความแข็งแรงของดาดฟ้า / ขอบปากระวางที่ต้องการ

ขั้นตอนที่ 6: ยืนยันประเภทเรือ ประเทศธง สมาคมการจำแนกประเภท วันที่ติดตั้ง ข้อกำหนดใบรับรอง / การทดสอบการรับน้ำหนัก ปริมาณ ปลายทาง เวลาจัดส่งที่ต้องการ และจัดเตรียมแบบเรือหรือรูปถ่ายอุปกรณ์ที่มีอยู่

โครงสร้าง

โครงสร้างขนย้าย / รองรับ | เสาหมุน | แขนยก | รอกหัว | เชือกสลิงยก | ตะขอ / อุปกรณ์เสริม | รอกมือหมุน ไฟฟ้า หรือลม | กลไกเบรกและการทำงาน | กลไกหมุน / ล็อค | ตัวหยุดเชิงกลหรือจุดยึดตามที่ระบุ

คุณสมบัติการขนย้าย การยก และวิศวกรรม

• รูปแบบที่ขนย้ายได้ช่วยให้รอกยกตัวเดียวสามารถให้บริการในตำแหน่งทำความสะอาดระวางสินค้าเรือเทกองที่เลือกได้ ลดความจำเป็นในการติดตั้งอุปกรณ์ยกเฉพาะที่ปากระวางแต่ละแห่ง ในขณะที่ยังคงมีอุปกรณ์สำหรับการกำจัดกากและขยะหลังจากการขนถ่ายสินค้า
•  สำหรับการทำความสะอาดระวางสินค้า กากควรถูกบรรจุในถุง ถัง ตะกร้า ถัง หรือภาชนะที่ได้รับการอนุมัติอื่นๆ ที่เหมาะสมก่อนทำการยก ไม่ควรแขวนกากสินค้าแบบหลวมๆ โดยตรงกับตะขอโดยไม่มีวิธีการบรรจุที่กำหนด
•  การขนย้ายเป็นการปฏิบัติงานที่ไม่ได้บรรทุก ก่อนเริ่มทำการยก ต้องติดตั้งโครงสร้างรองรับอย่างถูกต้อง ล็อคหรือยึดจุดที่จำเป็นทั้งหมด และพื้นที่ปฏิบัติงานต้องโล่ง
•  รัศมีการทำงานเป็นพารามิเตอร์โครงสร้าง ไม่ใช่เพียงค่าระยะเอื้อม การเพิ่มรัศมีจะเพิ่มโมเมนต์พลิกคว่ำ ความเค้นของแขนยก และแรงปฏิกิริยาที่รองรับ ดังนั้นรัศมีที่ปรับแต่งเองจึงต้องมีการคำนวณโครงสร้างที่ตรงกันและรายละเอียดฐานราก
•  การขับเคลื่อนด้วยมืออาจเหมาะสมสำหรับการใช้งานที่ไม่บ่อยนัก ซึ่งความลึกในการยกและแรงที่ใช้ด้วยมือเป็นที่ยอมรับ การขับเคลื่อนด้วยไฟฟ้าหรือลมจะเหมาะสมกว่าเมื่อความถี่รอบการทำงาน ความลึกในการยก หรือประสิทธิภาพการปฏิบัติงานต้องการการยกด้วยกำลัง
•  ระบบยกควรได้รับการคัดเลือกเป็นเส้นทางรับน้ำหนักที่สมบูรณ์: รอก เบรกจับน้ำหนัก เชือกสลิง ความจุของดรัม ร่องของรอก การสิ้นสุดของเชือก ตะขอ / อุปกรณ์เสริม และการรองรับโครงสร้าง ทั้งหมดนี้ต้องการการให้คะแนนที่เข้ากันได้
• ความสามารถในการหมุน 360° ตามชื่อไม่ได้หมายความว่าสามารถทำงานได้ 360° โดยไม่มีข้อจำกัดบนเรือเสมอไป ต้องตรวจสอบฝาปิดปากระวาง ขอบปากระวาง ราง ท่อ ระบบระบายอากาศ ระบบไฟ โครงสร้างใกล้เคียง สายไฟ และการเดินท่อลม

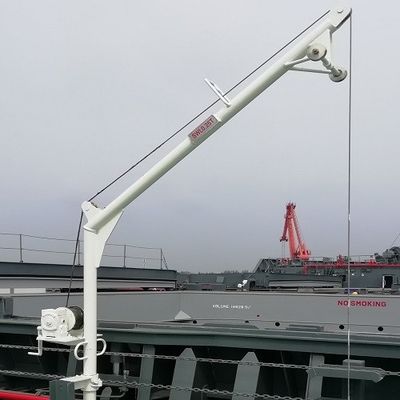

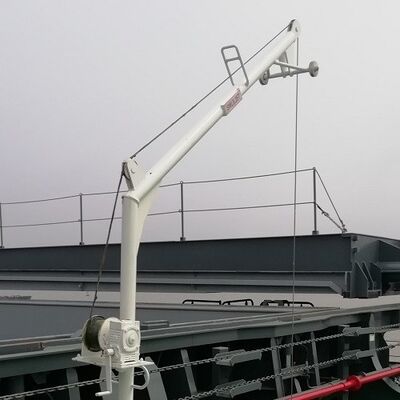

•  รูปถ่ายแหล่งที่มาที่มีอยู่ส่วนใหญ่แสดงถึงการกำหนดค่าแบบเคลื่อนย้ายด้วยมือ รุ่นไฟฟ้าและลมควรใช้รูปถ่ายและแบบที่ได้รับการยืนยันของตนเอง แทนที่จะนำเสนอหน่วยมือหมุนว่ามีโครงสร้างเหมือนกัน

คุณลักษณะที่กำหนดเอง

SWL: 0.2 / 0.3 / 0.5 / 0.8 ตัน → เลือกตามน้ำหนักที่ยกจริง น้ำหนักอุปกรณ์เสริมในการยก รัศมีการทำงาน เงื่อนไขการปฏิบัติงาน และพื้นฐานการออกแบบที่ได้รับอนุมัติ

รัศมีการทำงาน: 2–3 เมตร อ้างอิง → รัศมีที่ปรับแต่งเองจะเปลี่ยนภาระโครงสร้างและต้องการการยืนยันเฉพาะโครงการ

ความสูงในการยก: 10–20 เมตร อ้างอิง → ยืนยันระยะการเดินทางจริงของตะขอและความจุเชือกบนดรัม แทนที่จะสันนิษฐานว่าความยาวเชือกเท่ากับระยะยกที่ใช้งานได้

ประเภทการขับเคลื่อน: มือหมุน / ไฟฟ้า / ลม → วิธีการปฏิบัติงาน เบรก ตัวควบคุม และข้อกำหนดสาธารณูปโภคแตกต่างกันไปตามการกำหนดค่า

การหมุน: 0–360° ที่ระบุ → ระยะการทำงานขั้นสุดท้ายเป็นไปตามระยะห่างบนเรือ ตัวหยุดเชิงกล และการเดินสายสาธารณูปโภค

ประเภทการติดตั้ง: เคลื่อนย้ายได้ / ขนย้ายได้ → การเคลื่อนย้ายจะดำเนินการโดยไม่มีน้ำหนักที่แขวนอยู่ การยกต้องการให้รอกยกยึดแน่นในตำแหน่งทำงาน

วัสดุโครงสร้าง: เหล็กกล้าคาร์บอน เกรดที่แน่นอนจะได้รับการยืนยัน → เกรดวัสดุ ความหนาของแผ่น / ส่วนประกอบ การเชื่อม และการตรวจสอบย้อนกลับเป็นไปตามการออกแบบที่ได้รับอนุมัติ

การเคลือบพื้นผิว: Sa 2½ + การเคลือบอีพ็อกซี่สามชั้นที่ระบุ → ระบบการเคลือบที่แน่นอนและ DFT เป็นเฉพาะโครงการและควรได้รับการยืนยันก่อนการเสนอราคา

อุณหภูมิในการทำงาน: -40°C ถึง +50°C ที่ระบุ → ส่วนประกอบทั้งหมดที่เลือกต้องได้รับการตรวจสอบสำหรับช่วงอุณหภูมิที่ต้องการ

ข้อกำหนดใบรับรอง: ตามประเทศธง / ชั้น / ขอบเขตโครงการ → การรับรองไม่รวมโดยอัตโนมัติและขึ้นอยู่กับการทบทวนการออกแบบ สถานะการติดตั้ง การทดสอบ และข้อกำหนดการตรวจสอบ

วิธีการทำงาน

รอกยกที่ไม่ได้บรรทุกถูกขนย้ายไปยังตำแหน่งทำงานที่กำหนด → ติดตั้งและยึดฐานรองรับ / ฐาน → เตรียมแขนยกและระบบยก → เชื่อมต่อโหลดด้วยอุปกรณ์เสริมที่ได้รับอนุมัติ → รอกยกโหลดขึ้นภายในขีดจำกัด SWL และรัศมี → รอกยกหมุนเฉพาะภายในช่วงที่อนุญาตสำหรับการจัดตำแหน่ง → โหลดถูกลดระดับลงสู่จุดลงจอดที่ปลอดภัย → ตะขอถูกปลดออกก่อนที่รอกยกจะถูกเก็บเข้าที่หรือขนย้าย

การใช้งาน

การกำจัดขยะในระวางสินค้าเรือเทกอง | การยกกากสินค้าและเศษกวาดหลังจากการขนถ่าย | การจัดการของเสียจากการทำความสะอาดระวางสินค้า | การยกถุง / ถัง / ตะกร้าจากก้นระวางสินค้าไปยังระดับปากระวาง | บริการรอกยกทำความสะอาดแบบขนย้ายได้ระหว่างระวางสินค้า | การปฏิบัติงานทำความสะอาดระวางสินค้าบนเรือภายใต้ SWL และข้อจำกัดในการติดตั้งที่ได้รับอนุมัติ

การรับรอง การทดสอบ และการปฏิบัติตามข้อกำหนด

ข้อบังคับ SOLAS II-1/3-13 มีผลบังคับใช้ตั้งแต่วันที่ 1 มกราคม 2026 และได้รับการสนับสนุนโดย IMO MSC.1/Circ.1663 สำหรับอุปกรณ์ยกบนเรือ เนื่องจากผลิตภัณฑ์กลุ่มนี้มี SWL ต่ำกว่า 1,000 กก. ขอบเขตที่บทบัญญัติการรับรองและการทดสอบ SOLAS เฉพาะจะมีผลบังคับใช้อาจขึ้นอยู่กับประเทศธงของเรือ ดังนั้นจึงควรยืนยันประเทศธง ชั้น สมาคมการจำแนกประเภท วันที่ติดตั้ง และการจัดวางบนเรือขั้นสุดท้ายก่อนที่จะสรุปข้อความใบรับรอง

ในกรณีที่ตารางการทดสอบการรับน้ำหนัก MSC.1/Circ.1663 ใช้กับอุปกรณ์ยกที่ใช้ในท่าเรือหรือน้ำที่กำบัง โหลดทดสอบขั้นต่ำสำหรับ SWL สูงสุด 20 ตัน คือ 1.25 × SWL สำหรับการปฏิบัติงานในทะเลเปิด โหลดทดสอบต้องคำนึงถึงโหลดพลวัตที่เกี่ยวข้องตามที่หน่วยงานหรือสมาคมการจำแนกประเภทที่ได้รับการยอมรับพึงพอใจ นี่คือข้อกำหนดโหลดทดสอบและต้องไม่สับสนกับ SWL ในการปฏิบัติงาน

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต

ใบรับรอง การทดสอบการรับน้ำหนัก การตรวจสอบอย่างละเอียด เอกสารอุปกรณ์เสริม การตรวจสอบย้อนกลับของวัสดุ และการเข้าสังเกตการณ์ของชั้นสมาคมฯ สามารถจัดเตรียมได้ตามขอบเขตโครงการที่ได้รับอนุมัติ และไม่ถือว่ารวมอยู่โดยอัตโนมัติ

แบบและรูปถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: คำว่า "เคลื่อนย้ายได้" หรือ "ขนย้ายได้" สำหรับรอกยกขยะนี้หมายถึงอะไร?

คำตอบที่ 1: หมายความว่ารอกยกที่ไม่ได้บรรทุกสามารถเคลื่อนย้ายไปยังตำแหน่งทำงานที่เหมาะสมได้ ห้ามเคลื่อนย้ายขณะบรรทุกน้ำหนักที่แขวนอยู่ ก่อนทำการยก ต้องตรวจสอบและยึดโครงรองรับ จุดล็อค รัศมีการทำงาน และระยะห่างโดยรอบให้ถูกต้องตามการจัดวางการปฏิบัติงานที่ได้รับอนุมัติ

คำถามที่ 2: การทำงานด้วยมือเหมาะสำหรับทุกรุ่น 0.2–0.8 ตัน หรือไม่?

คำตอบที่ 2: ไม่ใช่โดยอัตโนมัติ ความเหมาะสมของการทำงานด้วยมือขึ้นอยู่กับความลึกในการยก โหลด ความถี่รอบ เกียร์ แรงที่ต้องใช้ เบรก และเวลาปฏิบัติงานที่คาดหวัง การขับเคลื่อนด้วยไฟฟ้าหรือลมอาจเหมาะสมกว่าสำหรับการยกที่ลึกขึ้นหรือบ่อยขึ้น พิกัด kW ที่ระบุใช้กับรุ่นที่มีกำลังขับเท่านั้น

คำถามที่ 3: รอกยก 0.2–0.8 ตัน จำเป็นต้องมีใบรับรองชั้นสมาคมฯ ตามกฎอุปกรณ์ยก SOLAS ปี 2026 โดยอัตโนมัติหรือไม่?

คำตอบที่ 3: ไม่มีคำตอบเดียวที่ใช้ได้กับทุกเรือ SOLAS II-1/3-13 มีผลบังคับใช้ตั้งแต่วันที่ 1 มกราคม 2026 แต่สำหรับอุปกรณ์ที่มี SWL ต่ำกว่า 1,000 กก. ประเทศธงอาจกำหนดวิธีการใช้บทบัญญัติบางประการ ยืนยันประเทศธง ชั้น สมาคมการจำแนกประเภท วันที่ติดตั้ง เงื่อนไขการปฏิบัติงาน และข้อกำหนดใบรับรองก่อนการเสนอราคาก่อน
