ลูกรอกนำสายเคเบิลสำหรับเรือ 4 ลูก สำหรับเรือวิศวกรรม | สายเคเบิลเหล็ก CB 3015-83 ชนิด B

สี่ม้วนเรือ Fairlead สําหรับเรือวิศวกรรม กล่องเชือกเหล็กCB 3015-83 ประเภท B

ภาพรวมสินค้า

CB* 3015-83 ไทป์ B ทะเลทางเดินเรือเป็นแนวทางสายเหล็กสี่ม้วนที่พัฒนาขึ้นสําหรับการจัดระเบียบ deck ของเรือช่างรอลเลอร์แนวตั้งสองตัว และโรลเลอร์แนวราบด้านบนและด้านล่างเป็นช่องทางเชือกปิดที่นําเชือกเชือกเชือกจากทิศทางการนําที่แตกต่างกัน, ช่วยลดการเลื่อนตรงกับขอบเหล็กที่มั่นคง และรักษาเชือกภายในช่องเปิด fairlead ระหว่างการลาก, ถัก, วางตําแหน่ง, หรือการทํางานบนเพลา.

การใช้งานของเรือทั่วไปรวมถึงเครื่องลากลาก, เรือเครน, เรือสะดวก, เรือช่าง, เรือช่วยเหลือและเรือทํางาน, และเรืออื่น ๆ ที่ใช้เครื่องจักรชั้นเหล็ก-สาย-เชือก.fairlead เป็นส่วนประกอบนํา passive และไม่สร้างแรงดึงดังนั้นการเลือกสุดท้ายต้องพิจารณาเชือกเชือกจริง, การดึงเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกเชือกและมุมการเปลี่ยนแปลงทิศทาง, วงจรการทํางาน, การปฏิกิริยา roller, โครงสร้างการติดตั้ง,และความต้องการการตรวจสอบโครงการ.

รายละเอียดเร็ว

• สัญญาณมาตรฐาน: CB* 3015-83 ประเภท B → สัญญาณมาตรฐานและการจัดวางที่ให้โดยผู้ใช้งาน; การยอมรับโครงการและสถานะมาตรฐานปัจจุบันควรได้รับการยืนยัน
• การจัดลําดับม้วน: 2 ลูกม้วนตั้งตั้ง + 1 ลูกม้วนแนวราบด้านบน + 1 ลูกม้วนแนวราบด้านล่าง → สร้างช่องนํา 4 ด้านสําหรับการเปลี่ยนสายเชือกในทิศทางแนวราบและแนวตั้ง
• กว้างของม้วนแนวตั้ง D: 100 ถึง 300 มม → ให้รูปแบบ 5 มิติสําหรับความต้องการต่าง ๆ ของสายไฟและการวางแผนคาน
• กว้างระดับระดับขอบ D1: 85 ถึง 250 มม → สนับสนุนการสัมผัสสายบนและล่างเมื่อสายขึ้น, ลดลง, หรือเคลื่อนไหวภายในช่องนํา
• ขนาดส่วนใหญ่: L 540 ถึง 1460 มิลลิเมตร, B 340 ถึง 900 มิลลิเมตร, H 240 ถึง 675 มิลลิเมตร
• วัสดุ: เหล็ก C-Mn, เหล็กอ่อน, หรือเหล็กไร้สแตนเลสตามที่ระบุ → คุณภาพที่แม่นยํา, การก่อสร้างม้วน, แกน, บูชิ่งหรือเลเยอร์, และการติดตามวัสดุต้องมีการยืนยันภาพวาด
• การบําบัดพื้นผิว: การทําความสะอาดด้วยเครื่องฉีดบดที่ Sa 2.5 ด้วยชั้นหนึ่งของ epoxy shop primer, การเคลือบ, การกระจาย galvanizing, หรือการเสร็จสิ้นเฉพาะโครงการ → เลือกตามวัสดุและระบบเคลือบภาชนะ
• การรับรอง: เอกสารของผู้ผลิตหรือการตรวจสอบที่เกี่ยวข้องกับประเภทสามารถจัดทําตามความต้องการของโครงการและขอบเขตที่ตกลงกัน; ใบรับรองไม่ได้คาดว่าจะรวมไปโดยอัตโนมัติ

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นแรกยืนยัน CB* 3015-83 ประเภท B, กว้างของม้วนที่ต้องการ D, และการจัดวางล้อปิด 4 ลูกล้อตรงกับการวาดเส้นทางของเรือหรือไม่

ขั้นตอนที่ 2:ให้ข้อมูลสายไหมเหล็ก: กว้างนาม, การสร้าง, หลัก, วาง, เกรด, ความจุขัดขั้นต่ํา, สภาพการทํางาน, และผู้ผลิตสายไหม ผันหรือความต้องการสัมผัสที่อนุญาต

ขั้นตอนที่ 3:ยืนยันเครื่องจักรและกรณีภาระ: ลิงดัก, ลิงดักตําแหน่ง, ลิงดักจูงหรือลิงดักทํางาน, การดึงสายสูงสุด, ความจูงของเบรก, ความเร็วการทํางาน, ปัจจัยไดนามิก, วงจรการทํางาน,และมุมเปลี่ยนทิศทาง.

ขั้นตอนที่ 4:เสนอทิศทางสายเข้าและสายออก คาดนําด้านและแนวตั้ง คาดนําทาง, สถานที่ fairlead, พื้นที่มีอยู่บนเพลิงหรือป้อม, และการจัดวางอุปกรณ์ที่อยู่ใกล้เคียง

ขั้นตอนที่ 5:ยืนยันคุณภาพของวัสดุ การก่อสร้างม้วน การจัดวางแกนและหมุนหรือกระโปรง, วิธีการเล็บ, การรักษาผิว, ประเภทการติดตั้ง, รายละเอียดการผสมหรือพับและการเสริมสร้างโครงสร้างรองรับ.

ขั้นตอนที่ 6:ยืนยันปริมาณ, ใบรับรองและขอบเขตการตรวจสอบ, ข้อตกลง NDT หรือการทดสอบภาระ, ประเภทของเรือ, ข้อตกลงของสังคมจัดหมวดหมู่, สถานที่จัดส่ง, เวลาในการจัดส่งที่ต้องการและภาพวาดหรือภาพอ้างอิงที่อนุมัติ.

โครงสร้าง

Two vertical steel rollers | Upper horizontal roller | Lower horizontal roller | Roller shafts | Bearings or bushings | Side frames and cross members | Mounting base or welded support | Lubrication and retention arrangement as specified

การนําสายไหม, การติดตั้งและคุณภาพข้อดี

• รอลเลอร์สี่ตัวสร้างช่องเปิดนําปิด รอลเลอร์แนวตั้งควบคุมแนวด้าน ขณะที่รอลเลอร์บนและล่างรองรับการสัมผัสเชือกที่เกิดจากการนําขึ้นหรือลงช่วยให้เชือกอยู่ภายในเส้นทางที่กําหนดไว้.
• ติดต่อการม้วนลดการเลื่อนตรงบนขอบคง แต่สภาพการติดต่อเชือกจริงยังคงขึ้นอยู่กับเส้นผ่าตัด roller, ช่องหรือโปรไฟล์กระบอก, ความตึงของเชือก, มุมนํา,และสภาพผิว.
• การจัดเรียงม้วนเหมาะสําหรับการจัดเรียงเรือเครื่องจักรที่เชือกสามารถเข้าใกล้หรือออกจาก fairlead ในมุมแนวราบและแนวตั้งที่เปลี่ยนแปลงการออกแบบการจัดลําดับที่อนุมัติควรกําหนดเส้นทางสายใยปกติและสุด.
• ความตึงเครียดของเชือกผ่านการเปลี่ยนแปลงทิศทางผลิตปฏิกิริยาที่ม้วน, แกน, หมุนหรือ bushings ติดต่อ, กรอบ, การติดตั้ง welds หรือ bolts, และการสนับสนุนโครงสร้างลําเรือ.การปฏิกิริยาเหล่านี้ต้องคํานวณจากกรณีภาระจริง.
• พื้นผิวม้วนควรไม่มีขอบคมและความเสียหายในท้องถิ่นที่เป็นอันตรายและการเข้าใช้งานสํารองควรได้รับการยืนยันสําหรับการตรวจสอบและบํารุงรักษา.
• สําหรับการลากหรือบริการแบบไดนามิกอื่น ๆ ความจุของสายที่ผ่านไป, การเคลื่อนไหวของเรือ, ความจุแรงกระแทก, ขอบเขตการทํางาน และความต้องการของชั้นอาจควบคุมการเลือกผลิตภัณฑ์ไม่ควรได้รับการระบุเฉพาะด้วยเส้นกว้างของเชือกที่ระบุไว้.
• วัสดุ, การปั่น, NDT, การตรวจสอบมิติ, การตรวจสอบการหมุนอิสระของม้วน, การเคลือบ, การตรา, และเอกสารควรปฏิบัติตามแผนการผลิตและการตรวจสอบที่อนุมัติ

คุณสมบัติตามสั่ง

• มาตรฐาน: CB* 3015-83 ประเภท B → ใช้เป็นมาตรฐานมิติเมื่อระบุโดยเรือหรือโรงเรือ; การยอมรับในปัจจุบันต้องยืนยัน
• การตั้งแบบม้วน: รอลเลอร์ 4 ตัว → รอลเลอร์ตั้ง 2 ตัว บวกกับรอลเลอร์แนวราบด้านบนและด้านล่าง สร้างการเดินสายที่ควบคุมได้
• กว้างของม้วนแนวตั้ง D: 100 / 150 / 200 / 250 / 300 มม → การตั้งชื่อรุ่นเบื้องต้นจากตารางที่นํามา
• กว้างของม้วนแนวราบ D1: 85 / 120 / 150 / 200 / 250 มม → ตรงกับรุ่นม้วนแนวตั้งที่ตรงกัน
• กว้างเส้นใยสายที่ใช้ได้: ตามตารางที่นํามา → 176 mm และ 370 mm ข้อความต้องตรวจสอบและไม่ควรพิจารณาเป็นค่าที่ยืนยัน
• วัสดุ: สแตนเลส C-Mn / สแตนเลสอ่อน / สแตนเลสไร้สแตนเลส → จะต้องยืนยันคุณภาพที่แม่นยํา, วิธีการผลิต, ความสามารถในการผสม, วัสดุของหมู และความสามารถในการติดตามรอยได้
• การบําบัดพื้นผิว: Sa 2.5 การระเบิด + โรงงาน epoxy primer / สะบัด / กระจกกระจก / ปรับแต่ง → ระบบสุดท้ายขึ้นอยู่กับวัสดุและภาชนะการเคลือบรายละเอียด
• ฐานภาระ: ต้องยืนยัน → ให้ข้อมูลการดึงเส้นลินช์, สายสาย MBL, มุมนํา, ปัจจัยไดนามิก, ภาระ, ปฏิกิริยาม้วน, และข้อมูลการออกแบบรากฐาน
• ความต้องการใบรับรอง: ตามขอบเขตของโครงการ → ใบรับรองผู้ผลิต ใบรับรองวัสดุ รายงานการตรวจสอบ หรือการรับรองสินค้าชั้น ควรตกลงกันก่อนการนําเสนอราคา

วิธี การ

Steel wire rope approaches the fairlead → Rope contacts one or more freely rotating rollers according to its lead angle → Vertical and horizontal rollers redirect and contain the rope path → Roller shafts and frame transfer the resulting reactions to the vessel support structure → Rope continues to the winch, จุดลากหรือระบบทํางานบนชั้น

การใช้งาน

Dredgers | Crane ships | Piling vessels | Engineering barges | Salvage and work vessels | Towing-wire routes | Positioning and deck-working winches | Marine construction equipment | Newbuilding and replacement projects

การรับรองและข้อดี

ใบรับรองและการตรวจสอบสามารถจัดทําตามความต้องการของโครงการ, สกอบการผลิตที่ตกลง, ความสามารถติดตามวัสดุ, แผนการทดสอบ, และวิธีการอนุมัติของสังคมการจัดหมวดหมู่มีให้บริการภายใต้การยืนยันการสั่งซื้อและการยอมรับชั้นเรียน.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

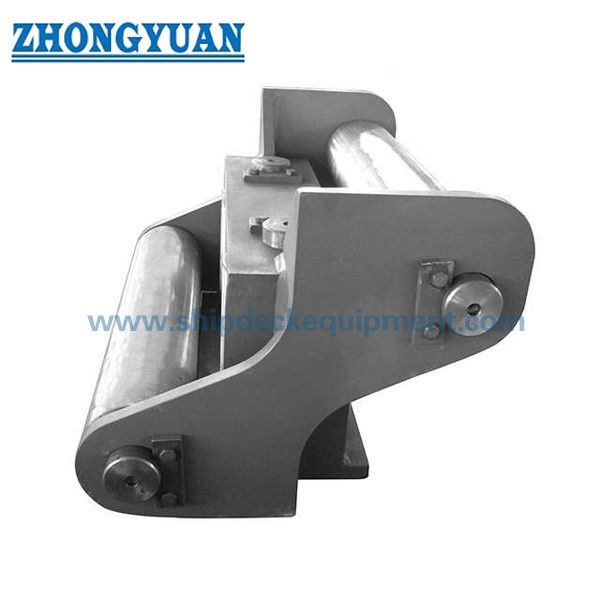

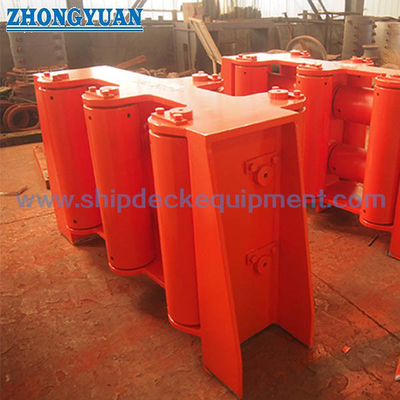

การวาด & ภาพถ่าย

FAQ

Q1: วิธีการเลือก ขนาด fairlead CB* 3015-83 ประเภท B ที่ถูกต้อง

A1: ใช้รุ่นมาตรฐานและกว้างเชือกเท่านั้นสําหรับการเลือกเบื้องต้น การเลือกสุดท้ายต้องการการก่อสร้างเชือกจริงและ MBL, การดึงเชือกสูงสุด, ความจุของเบรกมุมนําแนวราบและแนวตั้ง, มุมการเปลี่ยนทิศทาง, วงจรการทํางาน, ปฏิกิริยา roller, การจัดวาง deck, และการคํานวณโครงสร้างรองรับ

Q2: ทําไมชนิด B ใช้กลม 4 กลม?

A2: สองม้วนแนวตั้งนําการเคลื่อนไหวด้านต่อด้าน, ในขณะที่ม้วนแนวราบด้านบนและด้านล่างควบคุมการนําเชือกขึ้นและลงรวมกัน มันสร้างช่องทางปิดสําหรับเส้นทางสายเครื่องจักรเรือ ที่สามารถแตกต่างกันในระดับมากกว่าหนึ่ง.

Q3: มีใบรับรองประเภทและการทดสอบภาระรวมกับทุก fairlead?

A3: ไม่. เอกสารของผู้ผลิต, ใบรับรองวัสดุ, NDT, การตรวจสอบการหมุน roller, การทดสอบความแข็งแรงหรือภาระ, และการรับรองประเภทขึ้นอยู่กับขอบเขตของโครงการที่ตกลงพื้นฐานภาระ, วิธีการทดสอบ, การพิสูจน์, และเกณฑ์การยอมรับต้องได้รับการยืนยันก่อนการอ้างอิง
