อุปกรณ์ปล่อยเรือกู้ภัยเร็ว
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| หมายเลขรุ่น: | JYH31 | ยกภาระการทำงาน: | 31KN |
|---|---|---|---|
| ลดภาระการทำงาน: | 31KN | ความเร็วในการยก: | ≥48 ม./นาที |
| ลดความเร็ว: | 48- 60 ม./นาที | สูงสุด ความยาวลดลง: | 30ม |
| สภาพการออกแบบ: | รายการ 20° เล็ม 10° | น้ำหนักของเรือที่บรรทุกเต็มลำที่เหมาะสม: | ≤ 31KN |
| เน้น: | MODU เรือกู้ภัยเร็ว davit เรือกู้ภัยเร็ว MODU อุปกรณ์ช่วยชีวิตทางทะเล,fast rescue boat davit,MODU marine life saving equipment |
||
รายละเอียดสินค้า

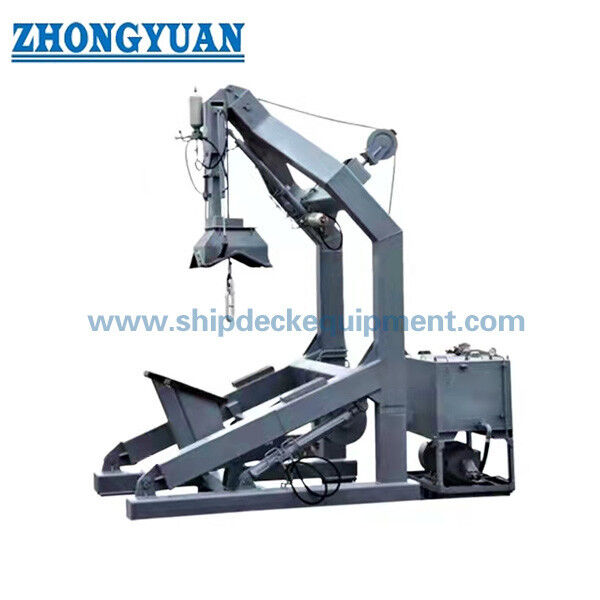

อุปกรณ์ปล่อยเรือกู้ภัยเร็ว
ภาพรวมผลิตภัณฑ์
อุปกรณ์ปล่อยเรือกู้ภัยเร็วนี้เป็นแบบแขนยกไฮดรอลิกแบบแขนยื่นออกนอกเรือ ใบกว้านแบบสายเดียว ออกแบบมาสำหรับการปล่อยและกู้คืนเรือกู้ภัยเร็วด้วยความเร็วสูง การกำหนดค่าที่บันทึกไว้มีการอ้างอิงโหลดการทำงานสูงสุด การยก และการลดระดับที่ 31 kN การยกด้วยความเร็วสูงอย่างน้อย 48 ม./นาที ระบบดูดซับแรงกระแทกด้วยไฮดรอลิก และระบบชดเชยแรงตึง/คลื่นแบบแอคทีฟ
ระบบนี้จับคู่กับเรือกู้ภัยเร็ว แทนที่จะเป็นเรือกู้ภัยทั่วไป ความเร็วในการกู้คืนที่สูง การยื่นออกนอกด้วยพลังงานที่เก็บไว้ การควบคุมด้วยไฮดรอลิก และฟังก์ชันดูดซับแรงกระแทก/แรงตึง ตอบสนองความต้องการในการปฏิบัติการของเรือกู้ภัยเร็ว รอกไฮดรอลิกที่เกี่ยวข้องมีค่าอ้างอิงโหลดการทำงาน 33 kN ของตัวเอง และไม่ควรงงกับโหลดที่อนุมัติ 31 kN ของแขนยก
ข้อมูลจำเพาะโดยย่อ
- ประเภทแขนยก: แขนยกไฮดรอลิกแบบแขนยื่นออกนอกเรือกู้ภัยเร็ว ใบกว้านแบบสายเดียว
- โหลดการทำงานสูงสุด / การยก / การลดระดับ: 31 kN
- โหลดการทำงานขั้นต่ำในใบรับรอง MED: 5 kN
- ความเร็วในการยกเรือ: ≥48 ม./นาที / ≥0.8 ม./วินาที
- ความสูงในการลดระดับ: 30 ม. ในข้อกำหนดทางเทคนิค
- ตัวดูดซับแรงกระแทก: ประเภทไฮดรอลิก
- ระบบแรงตึง: ระบบชดเชยคลื่นแบบแอคทีฟ / ระบบแรงตึงแบบแอคทีฟ
พารามิเตอร์ทางเทคนิคหลัก
| พารามิเตอร์ | แขนยก H31 | รอก HW33 ที่เกี่ยวข้อง / อินเทอร์เฟซ |
| โหลดการทำงาน | 31 kN | ค่าอ้างอิงโหลดการทำงานของรอก 33 kN |
| โหลดการยก | 31 kN | การยกด้วยไฮดรอลิก |
| โหลดการลดระดับ | 31 kN | การลดระดับด้วยไฮดรอลิก |
| โหลดการทำงานขั้นต่ำ | 5 kN ในใบรับรอง MED ในอดีต | — |
| ความเร็วในการยก | ≥48 ม./นาที | ขั้นต่ำ 0.8 ม./วินาที ในใบรับรอง MED ในอดีต |
| ความสูงในการลดระดับ | 30 ม. | ข้อกำหนดโครงการ |
| ลวดสลิง | Ø18 มม. ทนทานต่อการหมุน/การกัดกร่อน | MBL 186 kN ในใบรับรอง MED ในอดีต |
| พลังงานที่เก็บไว้ | ตัวสะสม 63 ลิตร ในใบรับรอง MED ในอดีต | ใช้สำหรับฟังก์ชันการยื่นออกนอกเรือ |
| น้ำหนักระบบ | ~4,200 กก. รวมรอก | — |
โครงสร้างและส่วนประกอบ
ระบบที่บันทึกไว้ประกอบด้วยโครงสร้างแขนยก หน่วยหมุนและฐานกระบอกสูบ สถานีปั๊มไฮดรอลิก ตัวสะสม กระบอกสูบไฮดรอลิก รอกหัว หน่วยบัฟเฟอร์ หน่วยจำกัด อุปกรณ์รองรับเรือและสายรัด รอกไฮดรอลิกที่เกี่ยวข้อง ระบบควบคุมไฟฟ้า/ไฮดรอลิก และลวดสลิงหลัก
ระบบขับเคลื่อนและการควบคุม
แขนยกทำงานด้วยระบบไฮดรอลิก ข้อกำหนดทางเทคนิคที่บันทึกไว้แสดงมอเตอร์ 55 kW, 440 V / 60 Hz / สามเฟส สำหรับระบบไฮดรอลิก ในขณะที่รอกไฮดรอลิกที่เกี่ยวข้องทำหน้าที่ยกและลดระดับ การยกฉุกเฉินทำได้โดยปั๊มมือตามการกำหนดค่าที่บันทึกไว้ ตัวสะสมพลังงานที่เก็บไว้รองรับการยื่นออกนอกเรือตามการจัดเรียงระบบที่อนุมัติ
การดูดซับแรงกระแทกและการควบคุมแรงตึงแบบแอคทีฟ
มีตัวดูดซับแรงกระแทกด้วยไฮดรอลิกในระบบ H31 ที่บันทึกไว้เพื่อลดโหลดชั่วคราวระหว่างการปล่อยและกู้คืน ข้อกำหนดทางเทคนิคยังระบุฟังก์ชันการควบคุมแรงตึง/การชดเชยคลื่นแบบแอคทีฟ คุณสมบัติเหล่านี้ควรถือเป็นฟังก์ชันของระบบ ไม่ใช่การอ้างสิทธิ์ทั่วไปสำหรับแขนยกเรือกู้ภัยเร็วทุกรุ่น
วิธีการทำงาน
เรือกู้ภัยเร็วจะขึ้นไปบนเรือ เชื่อมต่อกับตะขอสายเดียว และหมุน/ยื่นออกนอกเรือด้วยระบบไฮดรอลิก รอกจะลดระดับเรือภายใต้ลำดับการปล่อยที่ควบคุม ในระหว่างการกู้คืน รอกไฮดรอลิกความเร็วสูงจะยกเรือด้วยโหลดและความเร็วที่อนุมัติ ในขณะที่ระบบดูดซับแรงกระแทก/แรงตึงจะจัดการการเชื่อมต่อแบบไดนามิกระหว่างเรือกับเรือภายในขอบเขตการทำงานที่อนุมัติ
การตรวจสอบและเอกสาร
ชุดการตรวจสอบประเภท MED ในอดีตประกอบด้วยแบบแปลนทั่วไป แบบแปลนระบบไฟฟ้าและไฮดรอลิก แบบแปลนตัวสะสมและหน่วยบัฟเฟอร์ แบบแปลนลวดสลิงและอุปกรณ์รองรับเรือ ใบรับรองระบุอย่างชัดเจนว่ารอกที่เกี่ยวข้องเป็นส่วนประกอบที่ต้องเป็นไปตามข้อกำหนด MED ที่เกี่ยวข้อง การบำรุงรักษาและการทดสอบควรเป็นไปตามคู่มือที่อนุมัติและระบอบ SOLAS/MSC.402(96) ปัจจุบัน
มาตรฐานและการรับรอง
ใบรับรอง Bureau Veritas MED Module B ที่จัดหาให้สำหรับรุ่น H31 ต้นฉบับหมดอายุเมื่อวันที่ 23 กุมภาพันธ์ 2025 ยังคงเป็นหลักฐานการออกแบบในอดีตที่แข็งแกร่งสำหรับการกำหนดค่าโหลดการทำงานขั้นต่ำ 31 kN / 5 kN รอก HW33 ตัวสะสม 63 ลิตร และลวดสลิง Ø18 มม. แต่ต้องไม่นำเสนอเป็นการอนุมัติ MED ปัจจุบัน
คู่มือการเลือกและการสอบถาม
1. ระบุรุ่นเรือกู้ภัยเร็ว โหลดแขนยกที่อนุมัติเมื่อบรรทุกเต็มที่ และอินเทอร์เฟซการยก/ปลดแบบจุดเดียว
2. ยืนยันความเร็วในการยกที่ต้องการ ความสูงในการลดระดับ และสภาวะการทำงานของเรือ
3. ยืนยันว่าจำเป็นต้องมีการดูดซับแรงกระแทกด้วยไฮดรอลิกและการควบคุมแรงตึง/การชดเชยคลื่นแบบแอคทีฟตามการกำหนดค่าโครงการที่อนุมัติหรือไม่
4. ยืนยันแหล่งจ่ายไฟของเรือ อินเทอร์เฟซระบบไฮดรอลิก และข้อกำหนดการทำงานฉุกเฉิน/ด้วยมือ
5. ยืนยันชั้นเรียน ธง และเส้นทางการรับรอง MED ปัจจุบันก่อนเสนอราคา
การใช้งาน
ระบบเรือกู้ภัยเร็ว | เรือบรรทุกน้ำมันและเรือสนับสนุนนอกชายฝั่งที่ได้รับการอนุมัติ | การกู้คืนความเร็วสูง | โครงการเปลี่ยนอุปกรณ์ปล่อย FRB
แบบแปลนและรูปถ่าย
คำถามที่พบบ่อย
คำถามที่ 1. ทำไมรอกจึงมีพิกัด 33 kN ในขณะที่แขนยกมีพิกัด 31 kN? เป็นพิกัดส่วนประกอบที่แยกจากกัน การอนุมัติระบบแขนยกคือ 31 kN ในขณะที่รอกไฮดรอลิกที่เกี่ยวข้องมีค่าอ้างอิงโหลดการทำงาน 33 kN
คำถามที่ 2. การชดเชยการเคลื่อนที่ขึ้นลงแบบแอคทีฟเป็นมาตรฐานในแขนยกเรือกู้ภัยเร็วทุกรุ่นหรือไม่? ไม่ใช่ มันถูกบันทึกไว้สำหรับระบบ 31 kN นี้ และควรจะอ้างสิทธิ์เฉพาะสำหรับการกำหนดค่าที่รวมระบบแรงตึงที่อนุมัติเท่านั้น
คำถามที่ 3. ใบรับรอง MED ที่มีอยู่เป็นปัจจุบันหรือไม่? ไม่ใช่ ใบรับรอง Module B ที่จัดหาให้หมดอายุเมื่อวันที่ 23 กุมภาพันธ์ 2025 จำเป็นต้องมีใบรับรองที่ต่ออายุ/ปัจจุบันสำหรับการอ้างสิทธิ์การอนุมัติในปัจจุบัน
