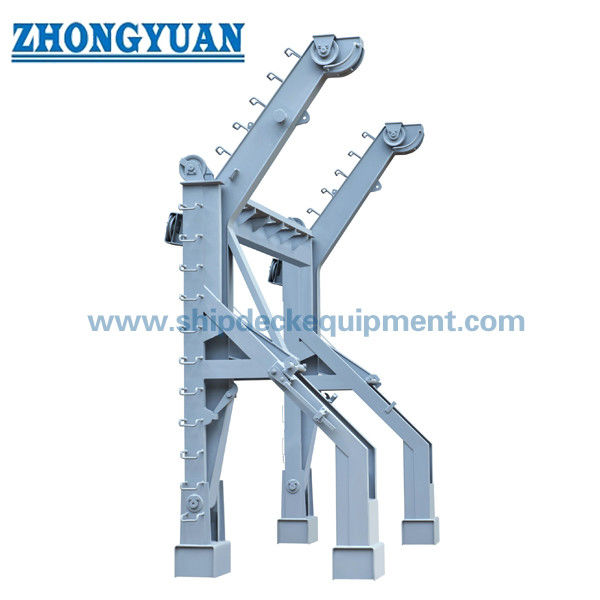

MED แรงโน้มถ่วง Luffing Arm Lifeboat Davit Ship อุปกรณ์ช่วยชีวิต
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| หมายเลขรุ่น: | มาตรฐานและกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | As per quotation |
| รายละเอียดการบรรจุ: | พาเลทหรือกำหนดเอง |
| เวลาการส่งมอบ: | ตามข้อเสนอ |
| เงื่อนไขการชำระเงิน: | TT, แอล/C, ฯลฯ. |
| สามารถในการผลิต: | สนองความต้องการของลูกค้า |
|
ข้อมูลรายละเอียด |
|||
| ชื่อ Davit: | JYL68 แรงโน้มถ่วง luffing ประเภท davit | กว้านชื่อ: | JYWN52L เครื่องกว้านเรือชูชีพไฟฟ้า |
|---|---|---|---|
| วิธีการใช้งาน: | การทำงานด้วยไฟฟ้า | ภาระงานของ davit: | 71KN |
| ภาระการทำงานของกว้าน: | 52KN | โหลดรอก: | 40KN |
| ลดภาระของ davit: | Min. นาที. 20 KN, Max. 20KN, สูงสุด 71 KN 71 KN | ความเร็วในการยก: | ≥4 ม./นาที (ชีวิต) ≥18.0 ม./นาที (กู้ภัย) |
| ลดความเร็วของเรือชูชีพ: | S≥(0.4+0.02H) ×60= m/min โดยที่ S=ความเร็วที่ลดลงในหน่วย m/sec H=ความสูงเป็นเมตรจากหัว davit ไปยังแน | ||
| แสงสูง: | เรือชูชีพ luffing davit luffing davit แรงโน้มถ่วง davit,luffing davit,gravity davit |
||
รายละเอียดสินค้า
MED แรงโน้มถ่วง Luffing Arm Lifeboat Davit Ship อุปกรณ์ช่วยชีวิต
คำอธิบาย
1. ข้อกำหนดทั่วไป
1-1 davit ผลิตและทดสอบภายใต้การอนุมัติของ Classification Society ตามข้อกำหนดของ MSC.47 (66)-Amendments to SOLAS 1974 & MSC.48(66)-LSA
1-2 davit ที่จะออกแบบสำหรับการลงเรือเมื่อเรืออยู่ในตำแหน่งที่เก็บไว้เรืออาจถูกลดระดับลงโดยไม่หยุดนิ่งเป็นเวลาอย่างน้อยที่สุด
1-3 เรือสามารถลงได้โดยใช้รีโมทคอนโทรลลูกเรือสามารถปลดและหยุดเบรกมือของเครื่องกว้านจากด้านในของเรือได้โดยการต่อสายเข้ากับแขนเบรกและแกนม้วนลวดบนดรัมขนาดเล็กหรือลูกเรือสามารถใช้เบรกมือบนดาดฟ้าได้
1-4 การจัดเรียงเฆี่ยนสำหรับเรือสามารถปลดออกได้ด้วยตนเองโดยใช้ตะขอสลิปในการเฆี่ยนไปข้างหน้าและท้ายเรือ
1-5 มอเตอร์ไฟฟ้าแบบติดถาวรบนกว้านใช้สำหรับยกเรือชูชีพ/กู้ภัยพร้อมบุคคลกลับไปที่เก็บไว้ตำแหน่ง.
1-6 ไดรฟ์กว้านติดตั้งเบรกทางเดียว คลัตช์แรงเสียดทานตามแนวแกนแบบดิสก์ และข้อเหวี่ยงแบบแมนนวลพร้อมอุปกรณ์ความปลอดภัย
1-7 การตรวจสอบและทดสอบเครื่องใช้ davit ให้เป็นไปตามมติ IMO MSC81(70) และรับรองโดยสมาคมการจำแนกประเภท
2. พารามิเตอร์ทางเทคนิคหลัก:
| ความปลอดภัยสูงสุด ภาระงาน KN |
โหลดรอก KN |
ความกว้างสูงสุด มม |
ความสูงสูงสุด มม |
น้ำหนักรวม กิโลกรัม |
| 25 | 14.5 | 2590 | 5100 | 2820 |
| 40 | 17 | 2800 | 5200 | 3492 |
| 50 | 30.5 | 2800 | 5200 | 4300 |
| 50 | 35 | 2550 | 6500 | 3200 |
| 70 | 35 | 3150 | 6200 | 4730 |
| 85 | 38 | 3430 | 6600 | 5025 |
| 120 | 60 | 4150 | 8200 | 6500 |
| 170 | 70 | 4430 | 9090 | 9438 |
| 1． | ชื่อ Davit: JYL68 แรงโน้มถ่วง luffing ประเภท davit | พิมพ์ | JYL68 | |
| 2． | ชื่อกว้าน: JYWN52L เรือชูชีพเรือกว้านไฟฟ้า | พิมพ์ | JYWN52L | |
| ชื่อกว้าน: JYWN52R เรือชูชีพ & เรือกู้ภัย กว้านเรือไฟฟ้า | พิมพ์ | JYWN52R | ||
| 3． | Davit สำหรับเรือชูชีพ: ชุดท่าเรือ/เรือ, ชุดกราบขวา/เรือ | |||
| 4． | วิธีการใช้งาน: การทำงานด้วยไฟฟ้า | |||
| 5． | ประเภทการเชื่อมต่อระหว่างอุปกรณ์และดาดฟ้า: การเชื่อม | |||
| 6． | รีโมทคอนโทรล : 1) ในเรือ 2) ด้านกระดาน 3) ข้างกว้าน | |||
| 7． | ข้อกำหนดทางเทคนิคหลัก | |||
| 1) | ภาระงานของ davit: | 71 KN | ||
| 2) | ภาระการทำงานของกว้าน: | 52 KN | ||
| 3) | โหลดยก: | 40 KN | ||
| 4) | ลดภาระของ davit: | นาที.20KN, สูงสุด71 KN | ||
| 5) | ความเร็วในการยก: |
≥4 ม./นาที (ชีวิต) ≥18.0 ม./นาที (กู้ภัย) |
|||
| 6) | ลดความเร็วของเรือชูชีพ: |
S≥(0.4+0.02H) ×60= m/min โดยที่ S=ความเร็วที่ลดลงในหน่วย m/วินาที H=ความสูงเป็นเมตรจากหัว davit ถึงแนวน้ำที่ทะเลที่เบาที่สุด สภาพ |
|||
| 7) | เรือตก : | 35WxK7-16-1770-Galv-no ชนิดโรตารี่ | |||
| 8． | ข้อมูลมอเตอร์ | ||||
| 1) | มอเตอร์ของกว้านชูชีพ | YZ160S-6-H | |||
| 2) | พลัง: | 8.5 กิโลวัตต์ | |||
| 3) | มอเตอร์ของเรือชูชีพและกว้านเรือกู้ภัย | YZ225L-4/16-H | |||
| 4) | พลัง: | 25/12 กิโลวัตต์ | |||
| 5) | แหล่งพลังงาน: | 440V, 60Hz, 3 เฟส | |||
| 6) | ผู้ผลิตมอเตอร์: | Dezhou China | |||
| 7) | ประเภทการป้องกัน: | IP56 | |||
| 8) | ประเภทฉนวนมอเตอร์: | F | |||
| 9) | ความสูงของอุณหภูมิ: | บี | |||
| 10) | เคเบิลแกลนด์: | กับ | |||
| 11) | เครื่องทำความร้อนอวกาศ | กับ | |||
| 12) | พร้อมสายดิน | กับ | |||
| 13) | วิธีการเริ่มต้น: | โดยตรง | |||
| 9． | กล่องควบคุมไฟฟ้า | ||||
| 1) | ประเภทการป้องกัน: | IP56 | |||
| 2) | ควบคุมแรงดันไฟฟ้า: | 220 | วี | 1 | เฟส |
| 3) | 42V/400VA สำหรับเรือชูชีพ | จัดหา | |||
| 4) | ชิ้นส่วนไฟฟ้าหลัก | ชไนเดอร์ | |||
| 5) | แอมแปร์เมตร | จัดหา | |||
| 6) | วัสดุของกล่อง: | สแตนเลส | |||
| 7) | สีของกล่อง: | มันเซล 7.5BG7/2 | |||
| 10. | ปุ่ม | ||||
| 1) | เคเบิลแกลนด์ | กับ | |||
| 2) | ปุ่มพร้อมสายยาว 7 ม. | กับ | |||
| 3) | เกรดป้องกัน: | IP56 |
| 4) | วัสดุฐาน: | พีวีซี |
| 11． | กล่องป้องกันปุ่ม | |
| 1) | เคเบิลแกลนด์ | กับ |
| 2) | ประเภทการป้องกัน: | IP56 |
| 3) | วัสดุของกล่อง: | สแตนเลส |
| 12. | น้ำหนักตัวเองของ davit: | ~4,300 กก./ชุด |
| 13． | น้ำหนักตัวเองของเรือชูชีพและกว้านเรือกู้ภัย | ~1,370 กก./ชุด |
2. ขอบเขตการจัดหาของเรา MAKER:
| ไม่ |
Q'TY (ต่อเดวิท) |
คำอธิบาย |
| 1 | 1 ชุด | กรอบ Davit พร้อมชุดแต่ง |
| 2 | 1 ชุด | แขน Davit พร้อมชุดแต่ง |
| 3 | 1 ชุด | เชือกลวดเหล็กหลักพร้อมรอก |
| 4 | 1 ชุด | สายรีโมทพร้อมลูกรอกเล็ก |
| 5 | 1 ชุด | หน่วยเฆี่ยน |
| 6 | 1 ชุด | มอเตอร์ไฟฟ้า |
| 7 | 1 ชุด | แผงสตาร์ท |
| 8 | 1 ชุด | กล่องสวิตช์ RPB พร้อมสาย 7m |
| 9 | 1 ชุด | แผ่นคำแนะนำของขั้นตอนการลดลง |
| 10 | 1 ชุด | เคเบิลแกลนด์ทั้งหมด |
| 11 | 3 ชุด | ลิมิตสวิตช์ |
| 12 | 1 ชุด | หนึ่งปีอะไหล่(สำหรับ2ชุดdavit) |
3. ขอบเขตการจัดหา:
| ไม่ |
Q'TY (ต่อเดวิท) |
คำอธิบาย |
| 1 | 1 ชุด | น้ำมันหล่อลื่น |
| 2 | 1 ชุด | การประกอบและติดตั้งดาดฟ้า |
| 3 | 1 ชุด | สายไฟฟ้า |
| 4 | 1 ชุด | ดำเนินการทดสอบออนบอร์ด |
4. วิธีการทาสี
การเตรียมพื้นผิว: การยิงระเบิดถึง Sa2.5
| จิตรกรรม | พิมพ์ | สี | DFT (ไมโครเมตร) |
| ฐาน | 702 อีพ็อกซี่ที่อุดมด้วยสังกะสี (สีเทา) | สีเทา | 2x40 |
| กลาง | |||
| พื้นผิว |
