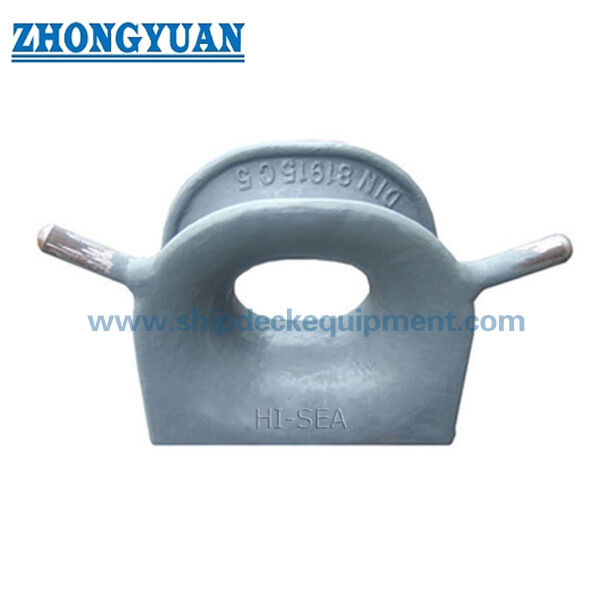

ห่วงสมอเหล็กหล่อแบบติดตั้งบนดาดฟ้าพร้อมเขา สำหรับการผูกเรือและการลากจูง | DIN 81915:1998 รูปแบบ D
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| พิมพ์: | ประเภท D | วัสดุ: | การหล่อเหล็ก C-Mn การหล่อเหล็กกล้าไร้สนิม สามารถจัดหาเหล็กพิเศษสำหรับเรือตัดน้ำแข็งได้ |
|---|---|---|---|
| มาตรฐานทางเทคนิค: | ดิน 81915:1998-8 | น้ำหนัก: | 18 ถึง 840กก |
| การรักษาพื้นผิว: | การเป่าทรายเป็น S2.5 + ชั้นหนึ่งของ epoxy shop primer, สแตนเลสเลสเลส, การรักษาพื้นผิวที่กําหนดเอง | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, เอบีเอส, DNV, LR, KR, IRS |
| เน้น: | DIN 81915 เครื่องปั่นที่ติดอยู่บนเพลา,เรือลากคาน ติดตั้งโคลค,การโยนเหล็กคานติดตั้งช็อก |
||
รายละเอียดสินค้า
โซ่เหล็กหล่อแบบติดตั้งบนดาดฟ้าพร้อมเขาสำหรับการผูกเรือและการลากจูง | DIN 81915:1998 รูปแบบ D
ภาพรวมผลิตภัณฑ์
โซ่ DIN 81915 ประเภท D เป็นอุปกรณ์นำเชือกอเนกประสงค์แบบติดตั้งบนดาดฟ้าสำหรับการผูกเรือและการลากจูง ตัวเรือเหล็กหล่อแบบปิดให้ทางเดินเชือกที่กำหนดพร้อมพื้นผิวสัมผัสที่โค้งมน ในขณะที่เขาประเภท D สองชิ้นทำให้แตกต่างจากการกำหนดค่าประเภท C และช่วยยึดเส้นเชือกไว้ในบริเวณนำทางที่ต้องการ
DIN Media ระบุ DIN 81915:1998-08 เป็นฉบับปัจจุบันภายใต้หัวข้อ โซ่อเนกประสงค์ ตารางพารามิเตอร์ที่มีให้ครอบคลุมขนาดมาตรฐาน 1 ถึง 32 ค่า SWL ตั้งแต่ 10 ถึง 320 kN และน้ำหนักเหล็กหล่อตั้งแต่ 19.5 ถึง 840 กก. เนื่องจากน้ำหนักของเขาจะระบุไว้สำหรับขนาด 1 ถึง 8 เท่านั้นในตารางที่มีให้ การกำหนดค่าประเภท D ที่แน่นอนสำหรับขนาดที่ใหญ่ขึ้นควรได้รับการยืนยันกับแบบมาตรฐานที่ควบคุมก่อนการเสนอราคาหรือการผลิต
ข้อมูลจำเพาะด่วน
- มาตรฐานและประเภท: DIN 81915:1998-08 ประเภท D → มาตรฐานโซ่อเนกประสงค์ของเยอรมันปัจจุบันพร้อมการกำหนดค่าเขาแบบติดตั้งบนดาดฟ้า
- ตำแหน่งการใช้งาน: หัวเรือ ท้ายเรือ ด้านข้างเรือ หรือสถานีลากจูง → เลือกตามการจัดวางการผูกเรือและการลากจูงของเรือ
- ช่วงขนาดมาตรฐาน: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → ช่วงตารางที่มีให้ รายละเอียดเขาประเภท D สำหรับขนาดที่ใหญ่ขึ้นต้องได้รับการยืนยัน
- ช่วง SWL มาตรฐาน: 10–320 kN → การติดตั้งต้องไม่ถือว่าเป็นความจุของฐานรากบนดาดฟ้าหรือระบบลากจูงที่สมบูรณ์
- น้ำหนักเหล็กหล่อ: 19.5–840 กก. → อิงตามคอลัมน์ GS; ค่าต่ำสุด 18 กก. เป็นของคอลัมน์วัสดุ GGG แยกต่างหาก
- การจัดเรียงเขาประเภท D: เขา 2 ชิ้น → ช่วยควบคุมเส้นทางเชือกเมื่อเทียบกับช่องเปิดประเภท C แบบธรรมดา
- ตัวเลือกวัสดุ: เหล็กกล้า C-Mn หล่อ เหล็กกล้าไร้สนิมหล่อ หรือเหล็กกล้าพิเศษ → ต้องยืนยันเกรดที่แน่นอนและข้อกำหนดอุณหภูมิต่ำ
- การเคลือบพื้นผิว: การพ่นทราย Sa 2.5 + สีรองพื้นอีพ็อกซี่เป็นข้อมูลอ้างอิง → การเคลือบขั้นสุดท้ายหรือการตกแต่งสแตนเลสขัดเงาเป็นไปตามข้อกำหนดของโครงการ
พารามิเตอร์ทางเทคนิคหลัก
| มาตรฐาน ขนาด |
SWL KN |
b1 | b2 | d | e | f | h1 | h2 | h3 | l1 | l2 | r1 | r2 | s1 | s2 | w1 | w2 | น้ำหนัก (GGG) กก. |
น้ำหนัก (GS) กก. |
น้ำหนัก ของ 2 |
| 1 | 10 | 250 | 175 | 30 | 125 | 15 | 160 | 65 | 20 | 285 | 115 | R80 | R45 | 10 | 5 | 125 | 90 | 18 | 19.5 | 1.5 |
| 2 | 20 | 315 | 225 | 35 | 158 | 18 | 200 | 70 | 25 | 360 | 125 | R100 | R57.5 | 12 | 6 | 160 | 115 | 27 | 29 | 2 |
| 3 | 30 | 390 | 275 | 40 | 195 | 21 | 250 | 75 | 32 | 450 | 140 | R125 | R70 | 14 | 7 | 200 | 140 | 44 | 48 | 3 |
| 5 | 50 | 480 | 340 | 45 | 240 | 24 | 300 | 80 | 38 | 550 | 160 | R150 | R90 | 16 | 8 | 250 | 180 | 78 | 85 | 4 |
| 8 | 80 | 585 | 415 | 50 | 293 | 27 | 360 | 90 | 45 | 680 | 180 | R180 | R112.5 | 18 | 9 | 320 | 225 | 127 | 136 | 6 |
| 12 | 120 | 710 | 500 | - | 355 | 30 | 440 | 110 | 55 | 840 | - | R220 | R135 | 20 | 10 | 400 | 270 | 199 | 211 | - |
| 20 | 200 | 840 | 595 | - | 420 | 33 | 520 | 130 | 65 | 1020 | - | R260 | R160 | 22 | 11 | 500 | 320 | 302 | 325 | - |
| 32 | 320 | 1100 | 800 | - | 550 | - | 700 | 150 | 80 | 1300 | - | R350 | R200 | 35 | 20 | 600 | 400 | 770 | 840 | - |
คู่มือการเลือกและการสอบถาม
ขั้นตอนที่ 1: ยืนยัน DIN 81915 ประเภท D ขนาดมาตรฐาน SWL ที่ต้องการ และไม่ว่าใบเสนอราคาจะเป็นโครงการสร้างใหม่หรือโครงการเปลี่ยน
ขั้นตอนที่ 2: ระบุประเภทเชือก เส้นผ่านศูนย์กลาง MBL มุมนำทางที่คาดหวัง และหน้าที่การลากจูงหรือการผูกเรือ MBL ของเชือกต้องไม่ระบุว่าเป็น SWL ของโซ่
ขั้นตอนที่ 3: ยืนยันตำแหน่งการติดตั้ง ช่องเปิดบนดาดฟ้า รูปทรงฐานราก การเสริมแรงใต้ดาดฟ้า ส่วนต่อประสานการเชื่อม และการเข้าถึงที่มีอยู่
ขั้นตอนที่ 4: ยืนยันเกรดวัสดุ ข้อกำหนดอุณหภูมิต่ำหรือชั้นน้ำแข็ง การเคลือบพื้นผิว และข้อกำหนดการขัดเงาสแตนเลสใดๆ
ขั้นตอนที่ 5: ยืนยันขอบเขตใบรับรองก่อนการเสนอราคา: ใบรับรองผู้ผลิต ใบรับรองวัสดุ ใบรับรองชั้นเรียน NDT หรือการตรวจสอบโดยพยาน
ขั้นตอนที่ 6: ระบุจำนวน ประเภทเรือ แบบวาดหรือรูปถ่ายการติดตั้ง ปลายทางการจัดส่ง Incoterms และเวลาจัดส่งที่ต้องการ
โครงสร้าง
ตัวโซ่เหล็กหล่อ | ช่องเชือกปิด | รัศมีสัมผัสเชือกโค้งมน | เขาประเภท D สองชิ้น | ฐานเชื่อมติดกับดาดฟ้า | ส่วนต่อประสานการเชื่อม | การเคลือบพื้นผิวที่ระบุ
ข้อได้เปรียบด้านการหล่อ การติดตั้ง และวิศวกรรม
- ประเภท D เพิ่มเขา 2 ชิ้นเข้ากับการจัดเรียงโซ่แบบปิดพื้นฐาน ทำให้ฟิตติ้งบนดาดฟ้ามีรูปทรงที่ยึดเชือกได้ชัดเจนกว่าการกำหนดค่าประเภท C
- พื้นผิวสัมผัสเชือกที่โค้งมนควรได้รับการตกแต่งและทำให้เรียบหลังจากการหล่อ เพื่อลดการสัมผัสเฉพาะจุดที่แหลมคมและการเสียดสีที่ไม่จำเป็นกับเชือกผูกหรือเชือกลากจูง
- คุณภาพการหล่อ ความสามารถในการทำซ้ำของมิติ รูปทรงการยึดเขา บริเวณใกล้เคียงการเชื่อม และการตรวจสอบย้อนกลับควรได้รับการควบคุมตามแผนการตรวจสอบที่ตกลงกัน
- ฐานเชื่อมติดกับดาดฟ้าถ่ายโอนแรงดึงไปยังโครงสร้างรองรับ ฐานรากบนดาดฟ้า การเสริมแรงใต้ดาดฟ้า รายละเอียดการเชื่อม และทิศทางของแรงต้องได้รับการตรวจสอบโดยอู่ต่อเรือหรือสำนักงานออกแบบ
- SWL ที่ระบุคือค่าฟิตติ้งจากตารางที่มีอยู่ โหลดการทำงานบนเรือที่อนุญาตจะถูกจำกัดโดยการจัดเรียงที่สมบูรณ์ รวมถึงโซ่ การเชื่อม ฐานราก โครงสร้างดาดฟ้า และกรณีโหลดที่อนุมัติ
- สำหรับขนาดมาตรฐานที่ตารางที่มีอยู่ไม่ได้ระบุน้ำหนักของเขา ควรยืนยันรูปทรงประเภท D และขอบเขตการจัดหา ก่อนการเสนอราคา
คุณลักษณะที่กำหนดเอง
- มาตรฐาน: DIN 81915:1998-08 → ฉบับ DIN ปัจจุบันสำหรับโซ่อเนกประสงค์
- ประเภท: ประเภท D → โซ่ปิดแบบติดตั้งบนดาดฟ้าพร้อมเขา 2 ชิ้นเมื่อเทียบกับประเภท C
- ขนาดมาตรฐาน: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → เลือกตาม SWL ที่ต้องการ เส้นทางเชือก และแบบเรือที่อนุมัติ
- SWL: 10–320 kN → ใช้ค่าฟิตติ้งมาตรฐานและตรวจสอบโครงสร้างดาดฟ้าที่รองรับแยกต่างหาก
- วัสดุ: เหล็กกล้า C-Mn หล่อ เป็นตัวเลือกหลักในการจัดหา → เหล็กกล้าไร้สนิมหล่อหรือเหล็กกล้าพิเศษอุณหภูมิต่ำขึ้นอยู่กับการยืนยัน
- การติดตั้ง: เชื่อมติดกับดาดฟ้า → ต้องยืนยันฐานราก รายละเอียดการเชื่อม ช่องเปิดบนดาดฟ้า และการเสริมแรงใต้ดาดฟ้า
- การเคลือบพื้นผิว: การพ่นทราย Sa 2.5 + สีรองพื้นอีพ็อกซี่เป็นข้อมูลอ้างอิง → ระบบสุดท้ายเป็นไปตามข้อกำหนดการเคลือบของเรือ
- ข้อกำหนดใบรับรอง: มีให้ตามข้อกำหนดโครงการ → การอนุมัติชั้นเรียนและขอบเขตการตรวจสอบต้องตกลงกันก่อนการผลิต
วิธีการทำงาน
เชือกเข้าใกล้โซ่บนดาดฟ้า → เชือกเข้าสู่ช่องเปิดปิดระหว่างเขาประเภท D → พื้นผิวสัมผัสโค้งมนนำทาง → แรงดึงเฉพาะจุดจะถูกถ่ายโอนผ่านตัวเรือหล่อและฐานเชื่อม → ฐานรากบนดาดฟ้ากระจายโหลดเข้าสู่โครงสร้างเรือ
การใช้งาน
สถานีผูกเรือหัวเรือ | สถานีผูกเรือท้ายเรือ | การนำเชือกด้านข้างเรือ | สถานีลากจูง | เรือลากจูง | เรือบรรทุกสินค้า | เรือบรรทุกน้ำมัน | เรือทำงาน | โครงการสร้างใหม่และเปลี่ยน
การรับรองและข้อได้เปรียบ
สามารถจัดเตรียมใบรับรองและการตรวจสอบได้ตามข้อกำหนดโครงการ การตรวจสอบย้อนกลับของวัสดุ แบบที่อนุมัติ และขั้นตอนของสมาคมการจำแนกประเภท จะไม่ถือว่ารวมอยู่ด้วย เว้นแต่จะระบุไว้ในใบสั่งซื้อ
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

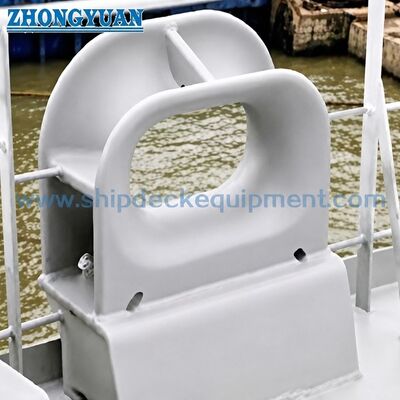

แบบวาดและรูปถ่าย
คำถามที่พบบ่อย
คำถามที่ 1: ความแตกต่างหลักระหว่าง DIN 81915 ประเภท D และประเภท C คืออะไร?
คำตอบที่ 1: ประเภท D ประกอบด้วยเขา 2 ชิ้นรอบบริเวณทางเข้าเชือก ในขณะที่ประเภท C เป็นการจัดเรียงแบบปิดที่สอดคล้องกันโดยไม่มีเขาเหล่านี้ เขาช่วยให้เชือกอยู่ในบริเวณนำทางที่ต้องการ แต่การกำหนดค่าที่แน่นอนต้องเป็นไปตามมาตรฐานหรือแบบที่อนุมัติ
คำถามที่ 2: ควรเลือกขนาดมาตรฐานที่ถูกต้องอย่างไร?
คำตอบที่ 2: เลือกตาม SWL ของโซ่ที่ต้องการ ประเภทและเส้นผ่านศูนย์กลางเชือก MBL ของเชือก มุมนำทาง รูปแบบดาดฟ้า พื้นที่ติดตั้ง และการคำนวณการผูกเรือหรือการลากจูงที่อนุมัติ อย่าเลือกเพียงแค่น้ำหนักผลิตภัณฑ์หรือแทนที่ MBL ของเชือกด้วย SWL ของโซ่
คำถามที่ 3: ขนาดมาตรฐานทั้งหมดตั้งแต่ 1 ถึง 32 มีให้เป็นประเภท D หรือไม่?
คำตอบที่ 3: ตารางที่มีให้แสดงขนาด 1 ถึง 32 แต่มีน้ำหนักเขาแยกต่างหากสำหรับขนาด 1 ถึง 8 เท่านั้น ดังนั้น ควรยืนยันรูปทรงประเภท D การจัดหาเขา และข้อมูลมิติสำหรับขนาด 12, 20 และ 32 ก่อนการเสนอราคา
