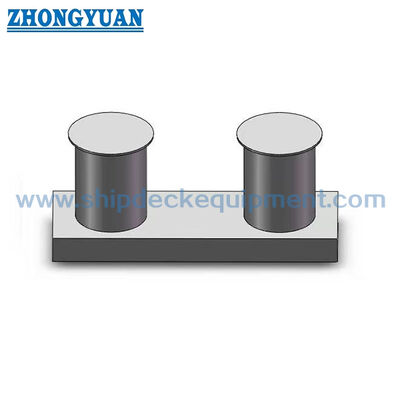

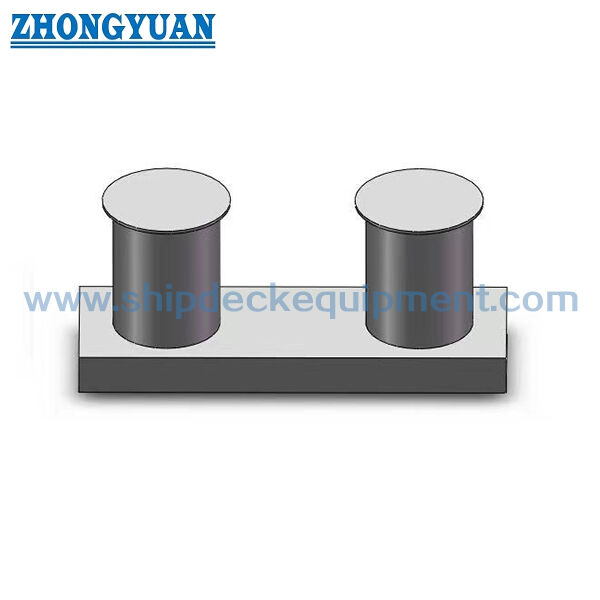

โบลาร์ด GB/T 554 ประเภท B double bitt bollard เป็นสแตนเลสที่เชื่อมต่อและติดตั้งการลากด้วยฐานล่างที่ฝัง / ลงมาขยายต่ํากว่าการเคลือบเพลาบิตตั้งสองให้บริการแยกห่วงหมุนและควบคุมตําแหน่งนําขณะที่ฐานล่างที่กว้างขวางจะโอนภาระ bollard ไปยังฐานของภาชนะมันถูกกําหนดไว้สําหรับสถานที่บนคานเรือที่ภาพออกแบบกําหนดฐานที่ซึมหรือใส่แทนฐานที่ติดตั้งบนคานเต็ม.

ระยะ GB/T 554-2008 ประเภท B ที่นํามาให้ใช้ครอบคลุมค่าวงกว้างนามตั้งจาก 160 ถึง 500 mm และค่า SWL จาก 49 ถึง 451 kN การเลือกจะต้องประสานงานกับการจัดวางเครื่องจอดเรือหรือเครื่องลากทิศทางการนําสาย, การตัดพาน, การเสริมท้องถิ่น, รายละเอียดการปั่น, และความสูงที่ต้องการสําหรับพานที่มีหรือไม่มีผนังไม้และฉบับมาตรฐานสุดท้ายควรได้รับการยืนยัน ก่อนการผลิต.

รายละเอียดเร็ว

• ประเภทของสินค้า: โบลาร์ดเหล็กปั่นแบบบิดสองแบบที่มีฐานใส่ → สองเสาสําหรับการทํางานเชือกที่มีพื้นฐานด้านล่างจัดตั้งอยู่ใต้ระดับชั้น
• มาตรฐานและประเภท: ข้อมูลประเภท B ของ GB/T 554-2008 ที่นํามา → ความเข้ากันกับฉบับปัจจุบันควรได้รับการยืนยันเมื่อโครงการกําหนด GB/T 554-2023
• ระยะกว้างนาม: 160 ถึง 500 มม → 8 ขนาดมาตรฐานสําหรับการวางแผนคานที่แตกต่างกันและภาระสายที่กําหนดไว้
• ระยะ SWL: 49 ถึง 451 kN → ใช้ SWL มาตรฐานสําหรับขนาดที่เลือก ไม่ใช้แทนสาย MBL หรือภาระการทดสอบ
• รูปแบบการติดตั้ง: ติดตั้งฐาน / ฐานที่บูรณาการกับเพลิง → การเปิดเพลิง, การเสริม, ลําดับการผสมผสาน, และเส้นทางของภาระต้องการการยืนยันการวาดของโรงเรือ
• ตัวเลือกความสูงของตึก: ขนาดถูกให้สําหรับตึกที่ไม่มีหรือมีผนังไม้ → ค่า H ที่เลือกต้องตรงกับการจัดวางตึกจริง
• เน้นในการสร้าง: การผลิตท่อและแผ่นเหล็ก ขอบติดต่อสายเรียบ จิตรศาสตร์การเชื่อมที่ควบคุมได้ และการปรับมิติของสองบิต
• การบําบัดพื้นผิว: Sa 2.5 การระเบิดและ epoxy shop primer เป็นส่วนอ้างอิง → การเคลือบปลาย, การกระปุกหรือการเสร็จสิ้นของเหล็กไร้ขัดเหล็กตามรายละเอียดโครงการ

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นแรกยืนยัน GB/T 554 ประเภท B โบลาร์ดบิตต์แบบเบสสองตัว, กว้างนาม, และ SWL ที่ต้องการตามการจัดวางเครื่องจอดเรือหรือเครื่องลาก

ขั้นตอนที่ 2:ยืนยันประเภทเชือก, กว้างเชือก, ทิศทางสายที่คาด, จํานวนการหัน, และถ้า bollard ใช้เป็นหลักสําหรับการติดต่อ, การสนับสนุนการลาก, หรือการดําเนินงานเพดานเฉพาะโครงการ.

ขั้นตอนที่ 3:เสนอแผนการพาน, การเปิดพื้นฐาน, การจัดวางรากฐาน, การเสริมท่อนท้องถิ่น, รายละเอียดการผสม, และว่าพานมีผนังไม้หรือไม่

ขั้นตอนที่ 4:ยืนยันประเภทวัสดุ อุณหภูมิการออกแบบขั้นต่ํา ความต้องการความแข็งแรงระดับน้ําแข็งหรืออุณหภูมิต่ํา และต้องการเหล็กไร้ขัดเหล็กหรือไม่

ขั้นตอนที่ 5:ยืนยันการบําบัดผิว, ระบบเคลือบปลาย, ขอบเขตการตรวจสอบ, ความต้องการ NDT, ความสามารถติดตามวัสดุ, และความต้องการของสังคมการจัดหมวดหมู่ก่อนการนําเสนอราคา

ขั้นตอนที่ 6:ให้ระบุปริมาณ, ประเภทของภาชนะ, สถานที่ติดตั้ง, สถานที่จัดส่ง, เวลาในการจัดส่งที่ต้องการ, และข้อมูลการออกแบบหรือตัวอย่างสํารองที่ได้รับการอนุมัติล่าสุด

โครงสร้าง

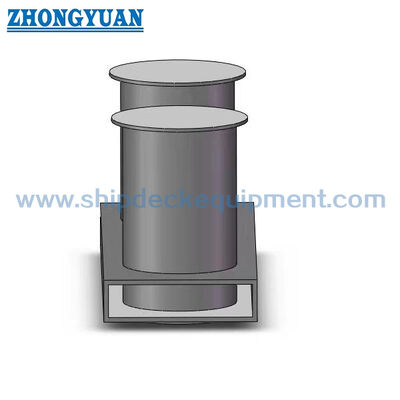

Twin vertical bitts | Steel pipe and plate fabricated body | Insert base below deck plating | Wide lower foundation | Smooth rope-contact edges | Deck weld interface | Local reinforcement connection | Project-specified coating

ข้อดีของการผลิต การปั่นและการติดตั้ง

• การจัดวางพื้นฐานใส่วางพื้นฐานล่างที่กว้างขึ้นใต้ระดับชั้นทําให้แรงบอลแลร์ดสามารถโอนไปยังโครงสร้างพานรองแทนที่จะนําไปโดยแผ่นพานลําเดียว.
• การจัดตั้งสองชิ้นให้บริการสองสถานที่ทํางานสําหรับการหันสายและการจัดลําดับสาย; ทิศทางการนําจริงและภาคการทํางานที่อนุญาตต้องปฏิบัติตามแผนการจอดเรือหรือลากเรือ
• สะบัดและขอบอิสระในพื้นที่ติดต่อสายสามารถแต่งเรียบ, กับขอบเปิดเตรียมไว้ในรัศมีที่กําหนดไว้, เพื่อลดการตัดท้องถิ่นหรือการบดของสายการติดต่อ.
• จิกการผลิตและการตรวจสอบมิติช่วยในการรักษาระยะห่าง, ความชัน, ความสูงและการสอดคล้องของสองบิต ก่อนการปั่นสุดท้ายกับโครงสร้างฐาน
• การปรับพื้นฐาน, ความแม่นยําในการตัดชั้น, ลําดับการผสมและการควบคุมการบิดเบือนมีความสําคัญเพราะฐานที่ใส่เข้าตรงกับโครงสร้างของเรือ
• สําหรับการใช้งานในระดับน้ําแข็งหรืออุณหภูมิต่ํา ความต้องการเกี่ยวกับเกรดเหล็กและความแข็งแรงต่อการกระแทกควรถูกเลือกจากรายละเอียดของเรือ และได้รับการอนุมัติจากสังคมการจัดหมวดที่เกี่ยวข้อง
• NDT, การติดตามวัสดุ, การตรวจสอบภาระ, และการให้การเห็นของชั้นสามารถจัดทําตามแผนการตรวจสอบและการทดสอบที่อนุมัติแทนที่จะคาดว่าเป็นการจัดส่งมาตรฐาน

คุณสมบัติตามสั่ง

• มาตรฐาน: GB/T 554 ประเภท B → ขนาดและค่า SWL ที่นําเสนอขึ้นอยู่กับชุดข้อมูลปี 2008; ยืนยันความต้องการในฉบับปัจจุบันก่อนการปล่อยคําสั่ง
• การตั้งค่า: บิตสองตัวที่มีฐานใส่ → เหมาะสําหรับฐานของเรือที่ซึมลงใต้การเคลือบเพลิง
• กว้างนาม: 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 มม → เลือกพร้อมกับ SWL, การจัดวาง deck และสายสาย
• SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN
• วัสดุ: การผลิตท่อและแผ่นเหล็ก → เหล็กอ่อน, เหล็กไร้ขัดเหล็ก, หรือเหล็กพิเศษที่กําหนดตามโครงการต้องได้รับการยืนยันคุณภาพ
• การจัดระเบียง: มีหรือไม่มีระเบียงไม้ → ใช้มิติ H ที่ตรงกันในภาพวาดการติดตั้ง
• การเตรียมขอบ: การผสมผสานที่เรียบและเส้นรัศมีของขอบอิสระ → เพื่อลดการสัมผัสทางท้องถิ่นที่คมชัดกับเส้นติดต่อ
• ความต้องการใบรับรอง: มีให้ตามขอบเขตการสั่ง → ใบรับรองผู้ผลิต ใบรับรองวัสดุ ใบรับรองชั้น และการตรวจสอบพยาน ต้องตกลงกันก่อนการนําเสนอราคา

วิธี การ

Mooring or towing line approaches the selected bitt → Line is turned around one or both posts according to the approved operating arrangement → Contact force is carried by the fabricated bollard body → Insert base transfers the load into the reinforced deck foundation → Weldsการตรวจสอบโครงสร้างและเคลือบหลังการติดตั้ง

การใช้งาน

เรือบรรทุกสินค้า เรือบรรทุกน้ํามัน เรือบรรทุกสินค้าจํานวนมาก เรือคอนเทนเนอร์ เครื่องประกอบชั้นเรือลากและเรือทํางาน สถานที่จอดเรือ ตําแหน่งสนับสนุนการลากตามโครงการ โครงการสร้างใหม่และเปลี่ยน

การรับรองและข้อดี

ใบรับรองและการตรวจสอบสามารถจัดทําตามความต้องการของโครงการ, ความสามารถติดตามวัสดุ, การวาดภาพที่อนุมัติ, สอบขอบเขต, และวิธีการของสังคมการจัดหมวดหมู่

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
