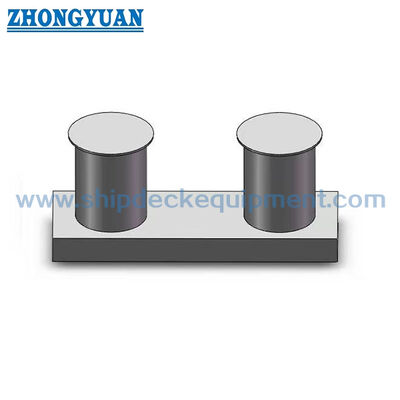

เสากั้นสมอเรือแบบสองหัวพร้อมฐานแทรกสำหรับการจอดเรือและลากจูง GB/T 554 ชนิด B

โบลาตแบบสองเสาพร้อมฐานฝังสำหรับผูกเรือและลากจูง GB/T 554 ชนิด B

ภาพรวมผลิตภัณฑ์

โบลาตแบบสองเสา GB/T 554 ชนิด B เป็นอุปกรณ์ผูกเรือและลากจูงที่ทำจากเหล็กเชื่อม มีฐานฝังอยู่ใต้แผ่นดาดฟ้า เสาคู่แนวตั้งสองต้นช่วยให้สามารถพันเชือกแยกกันและกำหนดตำแหน่งนำเชือกได้อย่างแม่นยำ ในขณะที่ฐานด้านล่างที่กว้างขึ้นจะถ่ายแรงจากโบลาตไปยังฐานรากของเรือ มีไว้สำหรับตำแหน่งบนดาดฟ้าเรือที่แบบก่อสร้างระบุให้มีฐานแบบเว้าหรือฝัง แทนที่จะเป็นฐานที่ติดตั้งบนดาดฟ้าทั้งหมด

ผลิตภัณฑ์ในกลุ่ม GB/T 554-2008 ชนิด B ที่จัดจำหน่ายมีขนาดเส้นผ่านศูนย์กลางตั้งแต่ 160 ถึง 500 มม. และค่า SWL ตั้งแต่ 49 ถึง 451 kN การเลือกต้องประสานงานกับระบบการผูกเรือหรือการลากจูงของเรือ ทิศทางการนำเชือก ช่องเปิดบนดาดฟ้า การเสริมแรงเฉพาะที่ รายละเอียดการเชื่อม และความสูงที่ต้องการสำหรับดาดฟ้าที่มีหรือไม่มีวัสดุคลุมไม้ ควรยืนยันเกรดวัสดุ ความเหนียวที่อุณหภูมิต่ำ ขอบเขตการตรวจสอบ และฉบับมาตรฐานสุดท้ายก่อนการผลิต

ข้อมูลจำเพาะโดยย่อ

• ประเภทผลิตภัณฑ์: โบลาตเหล็กเชื่อมแบบสองเสาพร้อมฐานฝัง → เสาทำงานสองต้นพร้อมฐานรากด้านล่างที่อยู่ใต้ระดับดาดฟ้า
• มาตรฐานและประเภท: ข้อมูล GB/T 554-2008 ชนิด B ที่จัดจำหน่าย → ควรยืนยันความเข้ากันได้ของฉบับปัจจุบันเมื่อโครงการระบุ GB/T 554-2023
• ช่วงเส้นผ่านศูนย์กลาง: 160 ถึง 500 มม. → ขนาดมาตรฐานแปดขนาดสำหรับรูปแบบดาดฟ้าที่แตกต่างกันและแรงดึงเชือกที่ระบุ
• ช่วง SWL: 49 ถึง 451 kN → ใช้ SWL มาตรฐานสำหรับขนาดที่เลือก ห้ามใช้ MBL ของเชือกหรือแรงทดสอบแทน
• รูปแบบการติดตั้ง: ฐานฝัง / ฐานรากแบบรวมกับดาดฟ้า → ช่องเปิดบนดาดฟ้า การเสริมแรง ลำดับการเชื่อม และเส้นทางรับแรงต้องได้รับการยืนยันจากแบบเรือของอู่ต่อเรือ
• ตัวเลือกความสูงดาดฟ้า: มีการระบุขนาดสำหรับดาดฟ้าที่ไม่มีหรือมีวัสดุคลุมไม้ → ค่า H ที่เลือกต้องตรงกับรูปแบบดาดฟ้าจริง
• จุดเน้นการก่อสร้าง: การผลิตท่อเหล็กและแผ่นเหล็ก ขอบที่สัมผัสเชือกเรียบ การควบคุมรูปทรงการเชื่อม และการจัดแนวขนาดของเสาทั้งสองต้น
• การปรับปรุงพื้นผิว: การพ่นทราย Sa 2.5 และสีรองพื้นอีพ็อกซี่ในโรงงานเป็นข้อมูลอ้างอิง → การเคลือบขั้นสุดท้าย การชุบสังกะสี หรือการเคลือบสแตนเลสเป็นไปตามข้อกำหนดของโครงการ

พารามิเตอร์ทางเทคนิคหลัก

คู่มือการเลือกและการสอบถาม

ขั้นตอนที่ 1: ยืนยันโบลาตแบบสองเสาฐานฝัง GB/T 554 ชนิด B ขนาดเส้นผ่านศูนย์กลางพิกัด และ SWL ที่ต้องการตามระบบการผูกเรือหรือการลากจูงของเรือ

ขั้นตอนที่ 2: ยืนยันประเภทเชือก เส้นผ่านศูนย์กลางเชือก ทิศทางการนำเชือกที่คาดหวัง จำนวนรอบ และไม่ว่าโบลาตจะใช้สำหรับการผูกเรือ การสนับสนุนการลากจูง หรือการปฏิบัติงานบนดาดฟ้าเฉพาะโครงการเป็นหลัก

ขั้นตอนที่ 3: จัดทำแผนผังดาดฟ้า ช่องเปิดฐานฝัง รูปแบบฐานราก การเสริมแรงเฉพาะที่ รายละเอียดการเชื่อม และไม่ว่าดาดฟ้าจะมีวัสดุคลุมไม้หรือไม่

ขั้นตอนที่ 4: ยืนยันเกรดวัสดุ อุณหภูมิการออกแบบขั้นต่ำ ข้อกำหนดเกี่ยวกับชั้นน้ำแข็งหรือความเหนียวที่อุณหภูมิต่ำ และไม่ว่าจำเป็นต้องใช้สแตนเลสหรือไม่

ขั้นตอนที่ 5: ยืนยันการปรับปรุงพื้นผิว ระบบการเคลือบขั้นสุดท้าย ขอบเขตการตรวจสอบ ข้อกำหนด NDT การตรวจสอบย้อนกลับของวัสดุ และข้อกำหนดของสมาคมการจัดชั้น ก่อนการเสนอราคา

ขั้นตอนที่ 6: ระบุปริมาณ ประเภทเรือ ตำแหน่งการติดตั้ง ปลายทางการจัดส่ง เวลาจัดส่งที่ต้องการ และข้อมูลแบบที่ได้รับอนุมัติล่าสุดหรือตัวอย่างทดแทน

โครงสร้าง

เสาแนวตั้งคู่ | ตัวเรือนที่ผลิตจากท่อเหล็กและแผ่นเหล็ก | ฐานฝังใต้แผ่นดาดฟ้า | ฐานด้านล่างกว้าง | ขอบที่สัมผัสเชือกเรียบ | จุดเชื่อมต่อดาดฟ้า | การเชื่อมต่อการเสริมแรงเฉพาะที่ | การเคลือบตามที่โครงการกำหนด

ข้อดีด้านการผลิต การเชื่อม และการติดตั้ง

• การจัดวางฐานฝังจะวางฐานรากด้านล่างที่กว้างไว้ใต้ระดับดาดฟ้า ทำให้แรงจากโบลาตถ่ายเทไปยังโครงสร้างดาดฟ้าที่รองรับ แทนที่จะรับภาระจากแผ่นดาดฟ้าเพียงอย่างเดียว
• การกำหนดค่าแบบสองเสาให้เสาทำงานสองต้นสำหรับการพันเชือกและการจัดระเบียบสาย; ทิศทางการนำเชือกจริงและภาคการทำงานที่อนุญาตต้องเป็นไปตามแผนการผูกเรือหรือการลากจูงของเรือ
• การเชื่อมและขอบอิสระในบริเวณที่สัมผัสเชือกสามารถตกแต่งให้เรียบ โดยขอบที่เปิดออกจะถูกเตรียมตามรัศมีที่กำหนด เพื่อลดการตัดหรือการเสียดสีเฉพาะที่ของสายผูกเรือ
• อุปกรณ์จับยึดการผลิตและการตรวจสอบขนาดช่วยรักษาช่องว่าง ความเอียง ความสูง และการจัดแนวของเสาทั้งสองต้นก่อนการเชื่อมขั้นสุดท้ายกับโครงสร้างฐาน
• ความพอดีของฐานราก ความแม่นยำของช่องเปิดดาดฟ้า ลำดับการเชื่อม และการควบคุมการบิดเบี้ยวมีความสำคัญ เนื่องจากฐานฝังจะเชื่อมต่อโดยตรงกับโครงสร้างของเรือ
• สำหรับบริการชั้นน้ำแข็งหรืออุณหภูมิต่ำ ควรเลือกเกรดเหล็กและข้อกำหนดความเหนียวจากการกระแทกจากข้อกำหนดของเรือและได้รับการอนุมัติจากสมาคมการจัดชั้นที่เกี่ยวข้อง
• สามารถจัดเตรียม NDT การตรวจสอบย้อนกลับของวัสดุ การตรวจสอบแรง และการเฝ้าสังเกตของชั้นตามแผนการตรวจสอบและทดสอบที่ได้รับอนุมัติ แทนที่จะถือว่าเป็นอุปกรณ์มาตรฐาน

คุณลักษณะที่กำหนดเอง

• มาตรฐาน: GB/T 554 ชนิด B → ขนาดและค่า SWL ที่จัดจำหน่ายอิงตามชุดข้อมูลปี 2008; ยืนยันข้อกำหนดฉบับปัจจุบันก่อนการสั่งซื้อ
• การกำหนดค่า: แบบสองเสาพร้อมฐานฝัง → เหมาะสำหรับกรณีที่ฐานรากของเรือถูกเว้าเข้าไปใต้แผ่นดาดฟ้า
• เส้นผ่านศูนย์กลางพิกัด: 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 มม. → เลือกพร้อมกับ SWL รูปแบบดาดฟ้า และทิศทางการนำเชือก
• SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN → น้ำหนักใช้งานมาตรฐานที่เกี่ยวข้องกับแต่ละขนาดพิกัด
• วัสดุ: การผลิตท่อเหล็กและแผ่นเหล็ก → เหล็กอ่อน สแตนเลส หรือเหล็กพิเศษตามที่โครงการกำหนด โดยขึ้นอยู่กับการยืนยันเกรด
• รูปแบบดาดฟ้า: ไม่มีหรือมีดาดฟ้าไม้ → ใช้มิติ H ที่สอดคล้องกันในแบบการติดตั้ง
• การเตรียมขอบ: การเชื่อมที่เรียบและขอบอิสระที่มีรัศมี → มีไว้เพื่อลดการสัมผัสเฉพาะที่ที่คมกับสายผูกเรือ
• ข้อกำหนดใบรับรอง: มีให้ตามขอบเขตการสั่งซื้อ → ใบรับรองผู้ผลิต ใบรับรองวัสดุ ใบรับรองชั้น และการตรวจสอบโดยผู้สังเกตการณ์ต้องตกลงกันก่อนการเสนอราคา

วิธีการทำงาน

สายผูกเรือหรือสายลากจูงเข้าหาเสาที่เลือก → พันสายรอบเสาหนึ่งต้นหรือทั้งสองต้นตามรูปแบบการใช้งานที่ได้รับอนุมัติ → แรงสัมผัสจะถูกรับโดยตัวโบลาตที่ผลิตขึ้น → ฐานฝังจะถ่ายแรงไปยังฐานรากดาดฟ้าที่เสริมแรง → การเชื่อม โครงสร้าง และการเคลือบจะถูกตรวจสอบหลังการติดตั้ง

การใช้งาน

เรือบรรทุกสินค้า | เรือบรรทุกน้ำมัน | เรือบรรทุกสินค้าเทกอง | เรือคอนเทนเนอร์ | อุปกรณ์บนดาดฟ้าเรือลากจูงและเรือทำงาน | สถานีผูกเรือ | ตำแหน่งสนับสนุนการลากจูงเฉพาะโครงการ | โครงการต่อเรือใหม่และโครงการเปลี่ยน

การรับรองและข้อดี

สามารถจัดเตรียมใบรับรองและการตรวจสอบตามข้อกำหนดโครงการ การตรวจสอบย้อนกลับของวัสดุ แบบที่ได้รับอนุมัติ ขอบเขตการทดสอบ และขั้นตอนของสมาคมการจัดชั้น

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

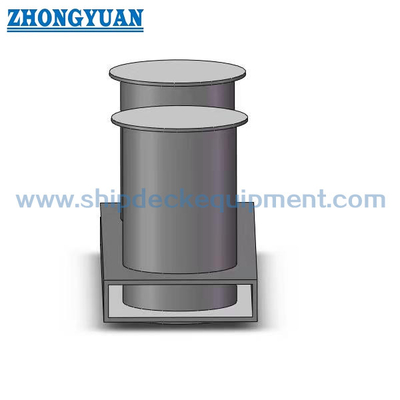

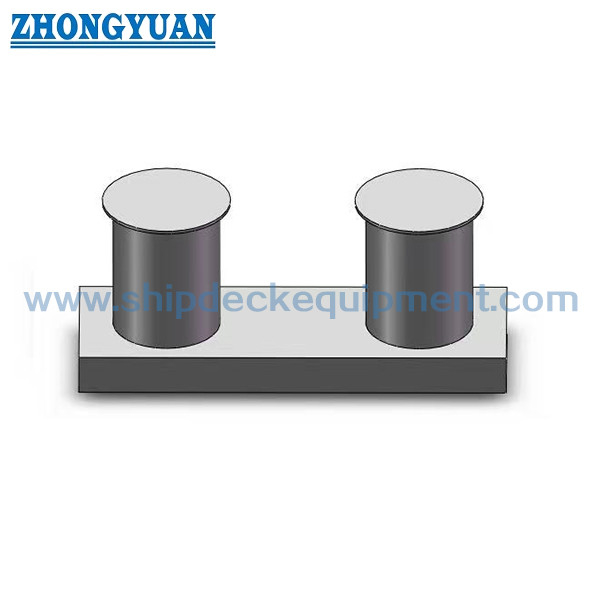

แบบและรูปถ่าย

คำถามที่พบบ่อย

คำถามที่ 1: ความแตกต่างหลักระหว่างโบลาตฐานฝังชนิด B และโบลาตที่ติดตั้งบนดาดฟ้าคืออะไร?

คำตอบที่ 1: ฐานรากด้านล่างชนิด B จะถูกฝังไว้ใต้แผ่นดาดฟ้า ดังนั้นการเลือกจึงขึ้นอยู่ไม่เพียงแต่กับ SWL และขนาดเส้นผ่านศูนย์กลางพิกัดเท่านั้น แต่ยังรวมถึงช่องเปิดดาดฟ้า ความลึกของฐานราก การเสริมแรง การเข้าถึงการเชื่อม และรูปแบบการคลุมดาดฟ้าด้วย

คำถามที่ 2: ตาราง GB/T 554-2008 ที่จัดจำหน่ายสามารถใช้สำหรับโครงการที่ระบุ GB/T 554-2023 ได้หรือไม่?

คำตอบที่ 2: ตารางที่จัดจำหน่ายควรถือเป็นข้อมูลอ้างอิงชนิด B ปี 2008 ควรตรวจสอบฉบับมาตรฐานปัจจุบัน การระบุประเภท ขนาด วัสดุ การทำเครื่องหมาย และข้อกำหนดการทดสอบกับมาตรฐานโครงการอย่างเป็นทางการก่อนการผลิต

คำถามที่ 3: ต้องใช้ข้อมูลอะไรบ้างก่อนการเสนอราคา?

คำตอบที่ 3: ยืนยันฉบับมาตรฐาน ชนิด B ขนาดเส้นผ่านศูนย์กลางพิกัด SWL รูปแบบเชือก เกรดวัสดุ อุณหภูมิการออกแบบขั้นต่ำ แบบดาดฟ้าและฐานราก สภาพดาดฟ้าไม้ การปรับปรุงพื้นผิว ขอบเขตใบรับรอง ปริมาณ ปลายทาง และกำหนดการจัดส่ง
