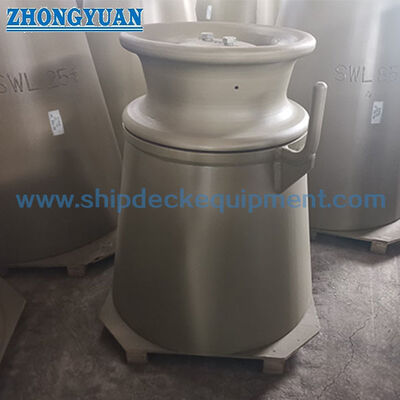

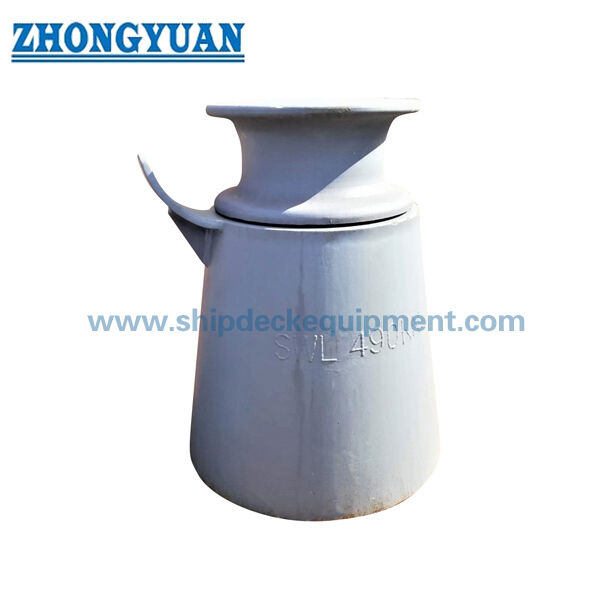

โปเดสเทลลี่เดี่ยวสําหรับเรือ2020
รายละเอียดสินค้า:
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | Zhongyuan Marine Equipmen |
| ได้รับการรับรอง: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| หมายเลขรุ่น: | มาตรฐานหรือกำหนดเอง |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
|---|---|
| ราคา: | Based on quotation |
| รายละเอียดการบรรจุ: | ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง |
| เวลาการส่งมอบ: | ขึ้นอยู่กับความต้องการของโครงการ |
| เงื่อนไขการชำระเงิน: | ที/ที, แอล/C |
| สามารถในการผลิต: | การผลิตที่ปรับแต่งตามความต้องการของโครงการ |
|
ข้อมูลรายละเอียด |
|||
| มาตรฐานทางเทคนิค: | ISO 13776:2012 | สว: | 265KN ถึง 1942KN (θ=90°), 186KN ถึง 1373KN (θ=0°) |
|---|---|---|---|
| พิมพ์: | แบบ ก, ข, ค | ขนาดที่กำหนด: | 150-500มม |
| หมายเลขลูกกลิ้ง: | เครื่องม้วนเดียว | วัสดุ: | เหล็กแรงดึงสูง, สแตนเลส, เหล็กหล่อ, เหล็กหล่อกลม |
| การรักษาพื้นผิว: | พ่นทรายถึง S2.5 + สีรองพื้นอีพ็อกซี่หนึ่งชั้น, ชุบสังกะสี, ขัดเงา, มีการรักษาพื้นผิวแบบกำหนดเอง | ใบรับรองการจำแนกประเภท: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ฯลฯ |
| เน้น: | ISO 13776 รางสตาร์โรลเลด |
||
รายละเอียดสินค้า
โปเดสเทลลี่เดี่ยวสําหรับเรือ2020
ภาพรวมสินค้า
ISO 13776 เสาขาพูลโรเลอร์ฟาเลด เป็นเครื่องติดตั้งเชือกนําแบบมีโรเลอร์เดียวที่ใช้บนเพลิงเรือที่สายลากหรือสายลากต้องเปลี่ยนทิศทางรอบโรเลอร์ตั้งรอลเลอร์เหล็กหมุนช่วยนําทางเส้นทางเชือกและลดการเลื่อน abrasion เมื่อเทียบกับพื้นที่ติดต่อคง, ขณะที่ฐานยืนโอนแรงปฏิกิริยาเชือกในโครงสร้างคานผ่านฐาน welded.
หน้านี้ถูกเตรียมไว้สําหรับ ISO 13776 โครงการที่ยืนบนเพดิสตัลโรลฟาเยอร์เลดที่มีขนาดนามinali Dn 150 ถึง 500 และค่า SWL ที่อ้างอิงจากข้อมูลที่นํามารอลล์เหล็ก 2012 และ ISO 13755; ข้อมูล ISO ออนไลน์แสดง ISO 13776:2020 และ ISO 13755:2020 เป็นฉบับอย่างเป็นทางการในปัจจุบัน ดังนั้นฉบับมาตรฐานที่ต้องการควรได้รับการยืนยันก่อนการนําเสนอราคาสุดท้าย การออกแบบการอนุมัติและเครื่องหมายสินค้า.
รายละเอียดเร็ว
- ประเภทของสินค้า: หลังคานยืน รางม้วน รางม้วน → รางม้วนแนวตั้งเดียวสําหรับการควบคุมทิศทางของเรือและสายลาก
- มาตรฐานทางเทคนิค: ISO 13776:2012 จากข้อมูลที่นํามา → ฉบับโครงการควรได้รับการยืนยันเพราะ ISO 13776:2020 มีรายการออนไลน์เป็นฉบับปัจจุบัน
- มาตรฐานม้วน: ISO 13755 โรลเลอร์เหล็ก → โรลเลอร์ ประเภท A / B / C มีผลต่อมิติ d ที่เลือกและอินเตอร์เฟซโรลเลอร์
- ระยะขนาดนาม: Dn 150 ถึง 500 มม → ระยะการเลือกหลักสําหรับพานยืน fairleads ในตารางที่นํามา
- ระยะสอดคล้อง SWL: 265 ถึง 1942 kN ที่ θ = 90° และ 186 ถึง 1373 kN ที่ θ = 0° → ค่าความเข้มข้นเชือกสอดคล้องจากข้อมูลที่นํามา, ไม่ยกกําลัง
- ความสูงและน้ําหนักอ้างอิง: H = 500 / 1000 / 1500 มม → น้ําหนักที่คํานวณไว้เพื่ออ้างอิง และไม่รวมกลมเหล็กตามคําระบุที่นํามา
- ตัวเลือกของวัสดุ: เหล็กแรงดึงสูง, เหล็กไร้ขัดเหล็ก, เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กและเหล็กเหล็กเหล็กเหล็กเหล็ก → คุณภาพของวัสดุและการจัดสรรชิ้นส่วนสุดท้ายควรได้รับการยืนยันก่อนการผลิต
- การบําบัดพื้นผิว: Sa 2.5 การระเบิด + epoxy shop primer, ผสมเหล็ก, สวย, หรือการเสร็จสิ้นตามความต้องการ → การเคลือบปลายควรปฏิบัติตามความต้องการการละลายและการตรวจสอบของโครงการ
ปริมาตรเทคนิคหลัก
|
ขนาดนาม Dn |
D1 |
D2 |
d |
h |
h1 |
t1 |
t2 |
t3 |
ความยาวของขาปั่น | ||||||||
| ประเภท A&B | ประเภท C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
ขนาดนาม Dn |
SWL |
น้ําหนักคํานวณ (kg) (เพื่อความหมายเท่านั้น) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (ตัน) | (kN) | (ตัน) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a การผสมผสานด้วยการผสมผสานมีให้เลือก โดยใช้ปริมาตรการผสมผสาน/ความแข็งแบบเดียวกัน b θ คือมุมสัมพันธ์ของเชือกบนเบาะขวาง (อ้างอิงมาตรฐาน A) c SWL 1s ความยืดของเชือกสูงสุดที่ใช้ได้ โดยพึ่งจากการโค้งทิศทางเชือก 90° (θ= 90°) และ 180° (θ=0°) โดยการเคลื่อนที่ของฐาน SWL ที่แสดงในตารางเป็นข้อมูลเฉพาะตัว "SWL" สามารถปรับขึ้นอยู่กับสภาพการบรรทุกที่แท้จริง และเครื่องหมายที่แท้จริงจะต้องเป็นตามข้อตกลงระหว่างผู้ใช้และผู้ผลิต d น้ําหนักที่คํานวณไว้เพื่ออ้างอิง โดยไม่รวมม้วนเหล็กบนพวงมาลัย e d ต้องตัดสินใจขึ้นอยู่กับประเภทของม้วนเหล็ก (ประเภท A & B และประเภท C ตามที่ระบุใน ISO 13755 |
|||||||||||||||||
คู่มือการคัดเลือกและสอบถาม
ขั้นตอนที่ 1: ยืนยันฉบับมาตรฐานที่ต้องการ: ISO 13776:2012 ตามที่นํามา, ฉบับ ISO 13776 ล่าสุด, หรือความต้องการการวาดแบบเฉพาะโครงการ
ขั้นตอนที่ 2: ยืนยันชนิด fairlead A / B / C, ขนาดนามinali Dn 150 ถึง 500, และชนิด roller ISO 13755 เพราะขนาด d ขึ้นอยู่กับชนิด roller เหล็กที่เลือก
ขั้นตอนที่ 3: ยืนยันทิศทางของเชือก, มุมสัมพันธ์ของเชือก θ, การติดป้าย SWL ที่จําเป็น, สภาพการบรรทุกจริง, และว่าสินค้าจะใช้สําหรับการติดเชือก, การนําสายลาก, หรือการเปลี่ยน
ขั้นตอนที่ 4: ยืนยันความสูง H ของพาน, ฐานพาน, ช่องเชื่อม, ความยาวของขาเชื่อม, ความต้องการในการเชื่อมแบบกระดูก, การเสริมและความปลอดภัยในการติดตั้ง
ขั้นตอนที่ 5: ยืนยันคุณภาพของวัสดุสําหรับฐาน, รอลเลอร์, หมุน, ไม้รัง, และส่วนที่เกี่ยวข้อง; ยังยืนยันการรักษาผิว, วงกว้าง NDT, ความต้องการในการทดสอบ, และความต้องการการรับรอง.
ขั้นตอนที่ 6: เสนอปริมาณ, ประเภทของเรือ, การออกแบบการติดตั้ง, ภาพลวดลายเส้นทางสาย, ภาพอ้างอิงถ้ามี, สถานที่จัดส่ง, และเวลาจัดส่งที่ต้องการ
โครงสร้าง
Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primer, ทาเหล็ก, สวย, หรือการบํารุงผิวที่กําหนด
ข้อดีของการจอดเรือ, การลากและวิศวกรรม
- การออกแบบพีเดสเทสตัลแบบม้วนเดียวจะนําสายจอดหรือสายลากผ่านการเปลี่ยนแปลงทิศทางที่ควบคุมได้ พร้อมช่วยลดการบดลื่นของเชือกบนโครงสร้างเพลิงคงที่
- ความเหมาะสมของม้วน ISO 13755 ให้พื้นฐานที่ชัดเจนสําหรับการเลือกขนาดอัตราต่อรองม้วนประเภท A / B / C โดยเฉพาะขนาด d ที่ระบุในตารางที่นํามา
- ค่า SWL ถูกแยกแยกโดยสภาพมุมเชือก, ซึ่งช่วยให้ผู้ซื้อหลีกเลี่ยงการพิจารณาค่าภาระหนึ่งเป็นสากลสําหรับมุมนําและการจัดวางตึกทั้งหมด
- การเลือกระดับความสูงของพานพานจะส่งผลต่อความสูงของเชือกนํา, ความสะอาดของพาน, การเข้าถึงการบํารุงรักษา, และการจัดวางการติดตั้งรอบอุปกรณ์จอดหรือลาก.
- ค่าขาผสม Z1 และ Z2 ให้มาเพื่อการนําเสนอการออกแบบและอัตราค่าเบิกต้น; รายละเอียดการผสมจริง, ช่องและการเสริมกระเบื้องควรปฏิบัติตามภาพวาดที่อนุมัติ
- พื้นผิวม้วนที่เรียบ, การปรับชัฟท์ให้ตรงกันอย่างถูกต้อง และการใช้บริการที่เหมาะสมระหว่างกระดูกและเบียริง ช่วยให้ม้วนหมุนกับเชือก และลดการสกัดพื้นที่ที่ไม่จําเป็น
- การโยน, การปั่น, การแปรรูป, NDT, การรักษาพื้นผิว, และขอบเขตการรับรองสามารถจัดตามความต้องการของคําสั่ง, แผนการตรวจสอบ, และวิธีการอนุมัติชั้นเรียน.
- หน้านี้หลีกเลี่ยงการอธิบาย fairlead เป็นอุปกรณ์ยก; มันเป็นสายนําที่เหมาะสมสําหรับการจัดลําพังเรือและการจัดลําพังสายลาก
คุณสมบัติตามสั่ง
- มาตรฐาน: ISO 13776:2012 จากข้อมูลที่นํามา → ยืนยันว่าโครงการต้องการฉบับที่นํามาหรือฉบับ ISO 13776 ปัจจุบัน
- ประเภทของสินค้า: ฐานพานลําเลียง → ผู้นําเชือกลําเลียงลําเลียงลําเลียงตั้งตั้งบนโครงสร้างชั้นเรือ
- ขนาดนาม: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → เลือกตามการจัดวางเชือก, อ้างอิง SWL, และความต้องการการวาด
- ประเภทของม้วน: ประเภท A / B / C ตาม ISO 13755 โรลเลอร์เหล็ก → มีผลกระทบต่อผิวหน้าม้วนและมิติ d
- สัญญาณ SWL: 2651942 kN ที่ θ = 90° และ 1861373 kN ที่ θ = 0° → การตราสุดท้ายควรถูกตกลงระหว่างผู้ใช้และผู้ผลิตตามสภาพการบรรทุกจริง
- น้ําหนักคํานวณ: H = 500 / 1000 / 1500 มิลลิเมตรค่ามาตรฐาน → หมายเหตุที่นําเสนอระบุว่าน้ําหนักไม่รวมม้วนเหล็ก
- วัสดุ: สแตนเลสความแข็งแรงสูง / สแตนเลส / สแตนเลสเหล็ก / เหล็กเหล็กเหลี่ยม → วัสดุเกรดที่แม่นยําและขอบเขตการรับรองควรได้รับการยืนยัน
- การรักษาพื้นผิว: Sa 2.5 การระเบิด + โรงงาน epoxy primer / กระปุก / สีเรียบ / ปรับแต่ง → ระบบการป้องกันสุดท้ายตามความต้องการของโครงการ
- ต้องการใบรับรอง: มีให้ตามขอบเขตการสั่ง → ใบรับรองชั้นเรียน, ใบรับรองวัสดุ, ใบรับรองผู้ผลิต, และการตรวจสอบพยานควรได้รับการยืนยันก่อนการนําเสนอราคา
วิธี การ
Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement
การใช้งาน
Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects
การรับรองและข้อดี
ใบรับรองสามารถจัดเรียงตามความต้องการของโครงการ, ขอบเขตการตรวจสอบ, ความสามารถติดตามวัสดุ, และขั้นตอนการอนุมัติของสังคมชั้น.
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต
การวาด & ภาพถ่าย
FAQ
Q1: SWL ในตาราง ISO 13776 เป็นความจุยกระดับ?
A1: เปล่า ค่า SWL ที่นํามาเป็นค่าความยืดของเชือกที่ใช้ได้สูงสุดสําหรับสภาพการบิดเชือกพีเดสเทลฟาร์ลีด พวกเขาไม่ควรเขียนใหม่เป็นความสามารถยก, MBL,หน่วยรับรองหรือภาระทดสอบ
Q2: วิธีการเลือกขนาด Dn ที่ถูกต้อง
A2: เลือก Dn ตามภาพวาดของเรือ, มุมการนําเชือก, การตรา SWL ที่จําเป็น, ความสูงของพาน, ประเภทของม้วน, พื้นที่ติดตั้ง, ความแข็งแรงของรากฐาน, และความต้องการใบรับรองตารางสําหรับการคัดเลือกเบื้องต้นและการยืนยันอัตราราคา.
Q3: ถ้าหน้าใช้ ISO 13776:2012 หรือ ISO 13776:2020?
A3: ข้อมูลที่นําเสนอระบุ ISO 13776:2012, ขณะที่ข้อมูลออนไลน์ ISO ระบุ ISO 13776:2020 เป็นฉบับอย่างเป็นทางการในปัจจุบัน ฉบับที่ใช้ในการอ้างอิง, การอนุมัติการออกแบบและการตราหรือสังคมชั้นเรียน.
