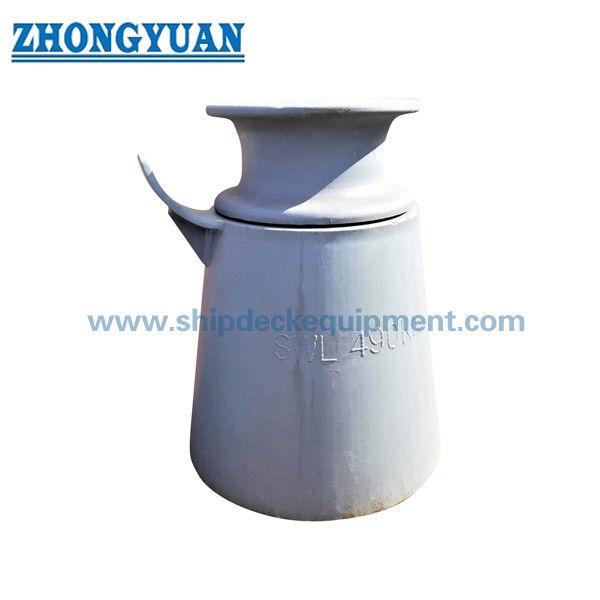

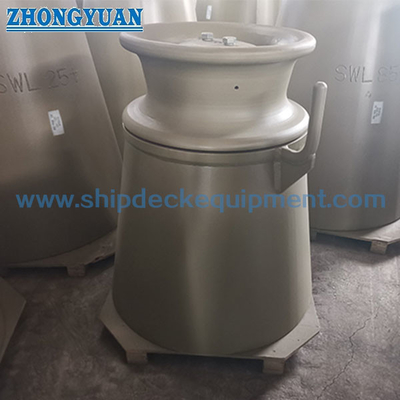

ISO 13776 แท่นตั้งลูกกลิ้งนำสายเรือ | อุปกรณ์นำสายเชือกแบบลูกกลิ้งเดี่ยวสำหรับการผูกเรือและการลากจูง
ภาพรวมผลิตภัณฑ์
อุปกรณ์นำสายเชือกแบบแท่นตั้งลูกกลิ้งเดี่ยว ISO 13776 เป็นอุปกรณ์นำสายเชือกแบบลูกกลิ้งเดี่ยวที่ใช้บนดาดฟ้าเรือที่ต้องการเปลี่ยนทิศทางของเชือกผูกเรือหรือเชือกลากจูงรอบลูกกลิ้งแนวตั้ง ลูกกลิ้งเหล็กที่หมุนได้ช่วยนำทางเส้นทางเชือกและลดการเสียดสีจากการลากเมื่อเทียบกับพื้นผิวสัมผัสแบบคงที่ ในขณะที่แท่นตั้งจะถ่ายแรงปฏิกิริยาของเชือกไปยังโครงสร้างดาดฟ้าผ่านฐานที่เชื่อม
หน้านี้จัดทำขึ้นสำหรับอุปกรณ์นำสายเชือกแบบแท่นตั้งลูกกลิ้งเดี่ยว ISO 13776 ที่มีขนาดมาตรฐาน Dn 150 ถึง 500 และค่า SWL อ้างอิงจากข้อมูลที่ให้มา ข้อมูลโครงการที่ให้มาระบุมาตรฐาน ISO 13776:2012 และลูกกลิ้งเหล็ก ISO 13755 ข้อมูล ISO ออนไลน์แสดง ISO 13776:2020 และ ISO 13755:2020 เป็นฉบับปัจจุบันอย่างเป็นทางการ ดังนั้นควรยืนยันฉบับมาตรฐานที่ต้องการก่อนการเสนอราคาขั้นสุดท้าย การอนุมัติแบบ และการทำเครื่องหมายผลิตภัณฑ์
ข้อมูลจำเพาะโดยย่อ
- ประเภทผลิตภัณฑ์: อุปกรณ์นำสายเชือกแบบแท่นตั้งลูกกลิ้งเดี่ยว → อุปกรณ์นำสายเชือกแนวตั้งเดี่ยวสำหรับการควบคุมทิศทางเชือกผูกเรือและลากจูง
- มาตรฐานทางเทคนิค: ISO 13776:2012 จากข้อมูลที่ให้มา → ควรยืนยันฉบับโครงการเนื่องจาก ISO 13776:2020 ถูกระบุออนไลน์ว่าเป็นฉบับปัจจุบัน
- มาตรฐานลูกกลิ้ง: ลูกกลิ้งเหล็ก ISO 13755 → ประเภทลูกกลิ้ง A / B / C มีผลต่อมิติ d ที่เลือกและส่วนต่อประสานลูกกลิ้ง
- ช่วงขนาดมาตรฐาน: Dn 150 ถึง 500 มม. → ช่วงการเลือกหลักสำหรับอุปกรณ์นำสายเชือกแบบแท่นตั้งในตารางที่ให้มา
- ช่วงอ้างอิง SWL: 265 ถึง 1942 kN ที่ θ = 90° และ 186 ถึง 1373 kN ที่ θ = 0° → ค่าแรงดึงเชือกอ้างอิงจากข้อมูลที่ให้มา ไม่ใช่ความสามารถในการยก
- อ้างอิงความสูงและน้ำหนัก: H = 500 / 1000 / 1500 มม. → น้ำหนักที่คำนวณได้มีไว้เพื่อการอ้างอิงและไม่รวมลูกกลิ้งเหล็กตามหมายเหตุที่ให้มา
- ตัวเลือกวัสดุ: เหล็กแรงดึงสูง, สแตนเลส, เหล็กหล่อ, และเหล็กหล่อเหนียว → ควรยืนยันเกรดวัสดุขั้นสุดท้ายและการจัดสรรชิ้นส่วนก่อนการผลิต
- การเคลือบพื้นผิว: การพ่นทราย Sa 2.5 + สีรองพื้นอีพ็อกซี่, ชุบสังกะสี, ขัดเงา, หรือการเคลือบตามสั่ง → การเคลือบขั้นสุดท้ายควรเป็นไปตามข้อกำหนดการกัดกร่อนและการตรวจสอบโครงการ
พารามิเตอร์ทางเทคนิคหลัก
|
ขนาดมาตรฐาน Dn |
D1 |
D2 |
d |
h |
h1 |
t1 |
t2 |
t3 |
ความยาวขาเชื่อม | ||||||||
| ประเภท A& B | ประเภท C | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
ขนาดมาตรฐาน Dn |
SWL |
น้ำหนักที่คำนวณได้ (กก.) (สำหรับอ้างอิงเท่านั้น) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (ตัน) | (kN) | (ตัน) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a การเชื่อมแบบมีมุมเอียงสามารถใช้ได้โดยมีปริมาตร/ความแข็งแรงในการเชื่อมเท่ากัน b θ คือมุมสัมพัทธ์ของเชือกบนอุปกรณ์นำสายเชือกแบบแท่น (ดูภาคผนวก A) c SWL คือแรงดึงเชือกสูงสุดที่ใช้ได้ โดยอิงจากมุมหักเหของเชือก 90° (θ= 90 °) และ 180° (θ=0 °) โดยอุปกรณ์นำสายเชือกแบบแท่น SWL ที่แสดงในตารางมีไว้เพื่อการอ้างอิงเท่านั้น "SWL" อาจมีการปรับเปลี่ยนขึ้นอยู่กับสภาวะการรับน้ำหนักจริง และการทำเครื่องหมายจริงจะต้องเป็นไปตามข้อตกลงระหว่างผู้ใช้และผู้ผลิต d น้ำหนักที่คำนวณได้มีไว้เพื่อการอ้างอิง ไม่รวมลูกกลิ้งเหล็กบนอุปกรณ์นำสายเชือกแบบแท่น e d จะต้องตัดสินใจขึ้นอยู่กับประเภทของลูกกลิ้งเหล็ก (ประเภท A &B และประเภท C) ตามที่ระบุในลูกกลิ้งเหล็ก ISO 13755 |
|||||||||||||||||
คู่มือการเลือกและการสอบถาม
ขั้นตอนที่ 1: ยืนยันฉบับมาตรฐานที่ต้องการ: ISO 13776:2012 ตามที่ให้มา, ฉบับ ISO 13776 ปัจจุบัน, หรือข้อกำหนดแบบเฉพาะโครงการ
ขั้นตอนที่ 2: ยืนยันประเภทอุปกรณ์นำสายเชือก A / B / C, ขนาดมาตรฐาน Dn 150 ถึง 500, และประเภทลูกกลิ้ง ISO 13755 เนื่องจากมิติ d ขึ้นอยู่กับประเภทลูกกลิ้งเหล็กที่เลือก
ขั้นตอนที่ 3: ยืนยันทิศทางเชือก, มุมเชือกสัมพัทธ์ θ, การทำเครื่องหมาย SWL ที่ต้องการ, สภาวะการรับน้ำหนักจริง, และว่าผลิตภัณฑ์นี้ใช้สำหรับการผูกเรือ, การนำทางเชือกลากจูง, หรือการเปลี่ยน
ขั้นตอนที่ 4: ยืนยันความสูงแท่นตั้ง H, ฐานดาดฟ้า, ส่วนต่อประสานการเชื่อม, ความยาวขาเชื่อม, ข้อกำหนดการเชื่อมแบบมีมุมเอียง, การเสริมแรง, และระยะห่างในการติดตั้ง
ขั้นตอนที่ 5: ยืนยันเกรดวัสดุสำหรับแท่น, ลูกกลิ้ง, เพลา, บูช, และชิ้นส่วนที่เกี่ยวข้อง; รวมถึงยืนยันการเคลือบพื้นผิว, ขอบเขต NDT, ข้อกำหนดการทดสอบ, และข้อกำหนดใบรับรอง
ขั้นตอนที่ 6: ระบุปริมาณ, ประเภทเรือ, แบบการติดตั้ง, แผนภาพเส้นทางเชือก, รูปถ่ายอ้างอิงถ้ามี, สถานที่จัดส่ง, และเวลาจัดส่งที่ต้องการ
โครงสร้าง
ลูกกลิ้งเหล็ก ISO 13755 เดี่ยว | ตัวแท่นตั้ง | ส่วนต่อประสานเพลาและบูชลูกกลิ้ง | พื้นผิวลูกกลิ้งสัมผัสเชือก | ฐานดาดฟ้าเชื่อม | พื้นที่ขาเชื่อม Z1 / Z2 | การเชื่อมแบบมีมุมเอียง (อุปกรณ์เสริม) | สีรองพื้น, ชุบสังกะสี, ขัดเงา, หรือการเคลือบพื้นผิวตามที่ระบุ
ข้อได้เปรียบในการผูกเรือ, ลากจูง & วิศวกรรม
- การออกแบบแท่นตั้งลูกกลิ้งเดี่ยวช่วยนำทางเชือกผูกเรือหรือเชือกลากจูงผ่านการเปลี่ยนทิศทางที่ควบคุมได้ ในขณะที่ช่วยลดการเสียดสีจากการลากเชือกบนโครงสร้างดาดฟ้าแบบคงที่
- ความเข้ากันได้ของลูกกลิ้ง ISO 13755 ให้พื้นฐานที่ชัดเจนสำหรับการเลือกมิติส่วนต่อประสานลูกกลิ้งประเภท A / B / C โดยเฉพาะมิติ d ที่ระบุในตารางที่ให้มา
- ค่า SWL ถูกแยกตามสภาวะมุมเชือก ซึ่งช่วยให้ผู้ซื้อหลีกเลี่ยงการปฏิบัติต่อค่าโหลดเดียวว่าเป็นสากลสำหรับมุมนำทั้งหมดและการจัดวางดาดฟ้า
- การเลือกความสูงแท่นตั้งส่งผลต่อความสูงของเส้นนำเชือก, ระยะห่างดาดฟ้า, การเข้าถึงเพื่อบำรุงรักษา, และการจัดวางการติดตั้งรอบอุปกรณ์ผูกเรือหรือลากจูง
- ค่าขาเชื่อม Z1 และ Z2 มีไว้สำหรับการออกแบบเบื้องต้นและการอ้างอิงการเสนอราคา; รายละเอียดการเชื่อมจริง, การทำมุมเอียง, และการเสริมแรงดาดฟ้าควรเป็นไปตามแบบที่อนุมัติ
- พื้นผิวลูกกลิ้งเรียบ, การจัดแนวเพลาที่ถูกต้อง, และส่วนต่อประสานบูช / แบริ่งที่เหมาะสมช่วยให้ลูกกลิ้งหมุนไปพร้อมกับเชือกและลดการสึกหรอเฉพาะที่โดยไม่จำเป็น
- การหล่อ, การเชื่อม, การกลึง, NDT, การเคลือบพื้นผิว, และขอบเขตใบรับรองสามารถจัดเตรียมได้ตามข้อกำหนดการสั่งซื้อ, แผนการตรวจสอบ, และขั้นตอนการอนุมัติของชั้นเรือ
- หน้านี้หลีกเลี่ยงการอธิบายอุปกรณ์นำสายเชือกว่าเป็นอุปกรณ์ยก; เป็นอุปกรณ์นำสายเชือกสำหรับชุดเชือกผูกเรือและลากจูง
คุณลักษณะที่กำหนดเอง
- มาตรฐาน: ISO 13776:2012 จากข้อมูลที่ให้มา → ยืนยันว่าโครงการต้องการฉบับที่ให้มาหรือฉบับ ISO 13776 ปัจจุบันหรือไม่
- ประเภทผลิตภัณฑ์: อุปกรณ์นำสายเชือกแบบแท่นตั้งลูกกลิ้งเดี่ยว → อุปกรณ์นำสายเชือกแบบลูกกลิ้งเดี่ยวแนวตั้งติดตั้งบนโครงสร้างดาดฟ้าเรือ
- ขนาดมาตรฐาน: Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 → เลือกตามการจัดวางเชือก, ค่าอ้างอิง SWL, และข้อกำหนดแบบ
- ประเภทลูกกลิ้ง: ประเภท A / B / C ตามลูกกลิ้งเหล็ก ISO 13755 → มีผลต่อส่วนต่อประสานลูกกลิ้งและมิติ d
- ค่าอ้างอิง SWL: 265–1942 kN ที่ θ = 90° และ 186–1373 kN ที่ θ = 0° → การทำเครื่องหมายขั้นสุดท้ายควรตกลงกันระหว่างผู้ใช้และผู้ผลิตตามสภาวะการรับน้ำหนักจริง
- น้ำหนักที่คำนวณได้: ค่าอ้างอิง H = 500 / 1000 / 1500 มม. → หมายเหตุที่ให้มาระบุว่าน้ำหนักไม่รวมลูกกลิ้งเหล็ก
- วัสดุ: เหล็กแรงดึงสูง / สแตนเลส / เหล็กหล่อ / เหล็กหล่อเหนียว → ควรยืนยันเกรดวัสดุที่แน่นอนและขอบเขตใบรับรอง
- การเคลือบพื้นผิว: การพ่นทราย Sa 2.5 + สีรองพื้นอีพ็อกซี่ / ชุบสังกะสี / ขัดเงา / ตามสั่ง → ระบบป้องกันขั้นสุดท้ายเป็นไปตามข้อกำหนดโครงการ
- ข้อกำหนดใบรับรอง: มีให้ตามขอบเขตการสั่งซื้อ → ควรยืนยันใบรับรองชั้นเรือ, ใบรับรองวัสดุ, ใบรับรองผู้ผลิต, และการตรวจสอบโดยพยานก่อนการเสนอราคา
วิธีการทำงาน
เชือกผูกเรือหรือเชือกลากจูงเข้าหาอุปกรณ์นำสายเชือกแบบแท่น → เชือกสัมผัสกับลูกกลิ้งเหล็กเดี่ยว → ลูกกลิ้งหมุนและเปลี่ยนทิศทางเชือก → แรงปฏิกิริยาถูกถ่ายเทผ่านแท่นและฐานที่เชื่อมเข้าสู่โครงสร้างดาดฟ้า → การทำเครื่องหมาย SWL ขั้นสุดท้ายและการตรวจสอบเป็นไปตามสภาวะการรับน้ำหนักที่ตกลงกันและข้อกำหนดโครงการ
การใช้งาน
สถานีผูกเรือบนดาดฟ้าเรือ | ตำแหน่งนำทางเชือกลากจูง | เรือลากจูง | เรือทำงาน | เรือบรรทุกสินค้า | เรือบรรทุกน้ำมัน | เรือบรรทุกสินค้าแห้งเทกอง | เรือสนับสนุนนอกชายฝั่งตามที่ระบุในแบบ | โครงการสร้างใหม่และเปลี่ยน
การรับรอง & ข้อได้เปรียบ
สามารถจัดเตรียมใบรับรองได้ตามข้อกำหนดโครงการ, ขอบเขตการตรวจสอบ, การตรวจสอบย้อนกลับของวัสดุ, และขั้นตอนการอนุมัติของสมาคมชั้นเรือ
การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต
แบบ & รูปถ่าย
