ภาพรวมสินค้า

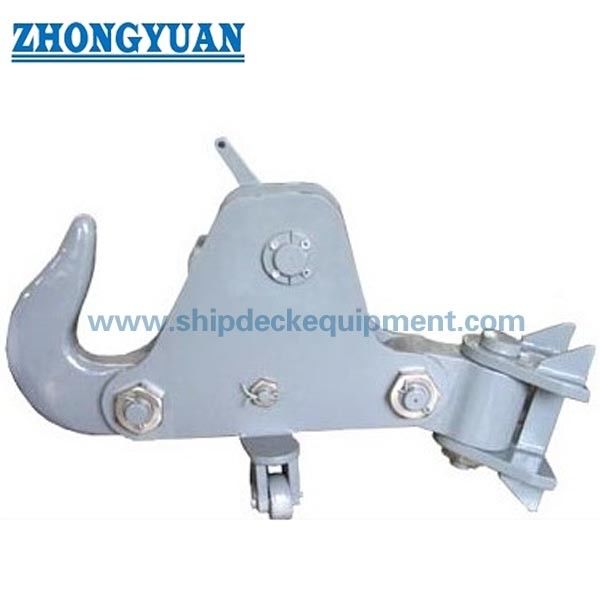

สายลากลากลากลากลากลากลากลากลากและหน่วยเรืออื่น ๆ ที่ต้องการจุดปล่อยสายลากที่ควบคุมหมวกยึดตาสายลากไว้ระหว่างการลาก และถูกปล่อยในท้องถิ่นผ่านการวางแผนการปลดมือที่กําหนดไว้สําหรับหน้าสินค้านี้

องค์ประกอบตะขอจะถ่ายทอดแรงลากผ่านร่างกายตะขอ, การเชื่อมต่อหมุน, กลไกล็อค, ฐานการติดตั้ง, และโครงสร้างเรือรองรับ ดังนั้นการเลือกต้องยืนยัน SWL,การจัดลําดับสายลาก, มุมการนําคาด, การออกแบบรากฐาน, วิธีการปลดปล่อย, สอบเขต, และความต้องการของประเภทและไม่ติดตั้งคันจูงพานลําเลียงได้หลายครั้ง.

รายละเอียดเร็ว

• ภาระการทํางานที่ปลอดภัย: 30 / 40 / 50 / 60 / 80 / 100 t → หกจุดความจุแบบมาตรฐานเพื่อให้ตรงกับการจัดวางการลากของเรือ
• รูปแบบการปลดปล่อย: การปลดปล่อยมือโดยท้องถิ่น → ข้อมูลที่นํามาให้ในปัจจุบันไม่ยืนยันการปลดปล่อยทางไกลแบบลมหรือแบบไฮดรอลิกสําหรับรุ่นนี้
• วัสดุ: สแตนเลสอ่อนแอหรือสแตนเลส C-Mn → เกรดวัสดุแผ่น, การโกง, ปิน, และโฮคที่แม่นยําต้องการการยืนยันโครงการ
• ความยาวรวม L: 1050 ถึง 2100 มม → พื้นที่ติดตั้งและพื้นฐานของคานเพิ่มขึ้นกับ SWL ที่เลือก
• โครงสร้างเหล็ก: ร่างกระบอก, การเชื่อมโยงหมุน, กลไกล็อคและปล่อย, และฐานการติดตั้ง → การตั้งค่าส่วนประกอบสุดท้ายปฏิบัติตามแผนที่อนุมัติ
• การบําบัดพื้นผิว: การทําความสะอาดด้วยการระเบิดถึง Sa 2.5 + ผนังแรกของร้าน epoxy 1 ชั้น → ระบบการเคลือบเรือสุดท้ายและความหนาของแผ่นแห้งตามรายละเอียดของภาชนะ
• ขอบเขตการทดสอบ: แนวแบบต้นแบบ, ความจุในการหยุด, SWL, และการทดสอบการใช้งาน → ปัจจัยการทดสอบ, การพิสูจน์, และเกณฑ์การยอมรับ
• โปรแกรมการใช้งาน: การลากและลากเรือทํางาน → การเลือก SWL ต้องตรวจสอบด้วยการลาก bollard, ข้อมูลสายลาก, มุมการทํางาน, และสภาพการใช้งานแบบไดนามิก

ปริมาตรเทคนิคหลัก

คู่มือการคัดเลือกและสอบถาม

ขั้นแรกยืนยัน SWL ที่ต้องการตามแผนการลากของเรือ, การลาก bollard, MBL ลายลาก, การบรรทุกแบบไดนามิกที่คาดหวัง, และสถาปนิกเรือหรือการคํานวณชั้นไม่เลือกตะขอโดยเรือ deadweight เท่านั้น.

ขั้นตอนที่ 2:ยืนยันขนาดของสายลากหรือข้อมือ, ความต้องการของลําคอโขง, ทิศทางของสายลาก, มุมแนวราบและแนวตั้งที่คาดหวัง, และว่าการบรรทุกด้านข้างอาจเกิดขึ้นหรือไม่

ขั้นตอนที่ 3:ยืนยันตําแหน่งการติดตั้ง พื้นที่บนชั้นมีให้ใช้งาน การจัดวางรากฐาน การเสริมสร้างโครงสร้าง วิธีการเชื่อมต่อ และการโอนภาระเข้าในโครงสร้างของเรือ

ขั้นตอนที่ 4:ยืนยันการวางแผนการปลดปล่อย หน้านี้ครอบคลุมการปลดปล่อยด้วยมือท้องถิ่น; การปลดปล่อยทางไกลแบบปนูเมติกหรือไฮดรอลิกต้องการการปรับปรุงที่อนุมัติและวงกว้างของระบบควบคุมแยก

ขั้นตอนที่ 5:ยืนยันเกรดวัสดุ ระบบป้องกันการกัดสั่น การเข้าถึงการปรับน้ํามันและการบํารุงรักษา ความต้องการ NDT ขั้นตอนการทดสอบ การเป็นพยาน และวงกว้างของใบรับรอง ก่อนการเสนอราคา

ขั้นตอนที่ 6:ให้แจ้ง SWL ที่เลือก จํานวน ประเภทเรือ การออกแบบการติดตั้ง ข้อมูลสายลาก ประเภทสังคม สถานที่ปลายทาง และเวลาในการจัดส่งที่ต้องการ

โครงสร้าง

ร่างลากตะขอ ผูกพันหมุนตะขอ กลไกล็อคและปลดปล่อย ผู้นํา / ผู้นําส่วนการปลดปล่อยมือท้องถิ่น ฐานติดตั้ง ผู้นําส่วนพื้นฐานของเรือ

ข้อดีของการลาก ปล่อยและติดตั้ง

• ฟังก์ชันการปล่อยเร็วให้วิธีการควบคุมในการตัดสายลาก เมื่อวิธีการปฏิบัติการที่ได้รับการอนุมัติต้องการให้ลากปล่อย
• ข้อมูลผลิตภัณฑ์ปัจจุบันระบุการปล่อยด้วยมือ ซึ่งทําให้การจัดวางการทํางานพื้นฐานเป็นทางกลตรง และแยกหน้านี้จากแบบปล่อยทางไกลแบบปนูเมติกหรือไฮดรอลิก
• โฮก, พีโอเวท, ส่วนล็อค, และฐานการติดตั้งสร้างเส้นทางการบรรทุกหนึ่ง. รากฐานรองรับคานและโครงสร้างรอบ ๆ ต้องตรวจสอบสําหรับภาระลากและทิศทางการบรรทุกที่ประกาศ.
• กณิตศาสตร์ของตะขอควรตรงกับสายดึงสายตา, ตาอ่อน, หรือเชือกเชื่อมเพื่อให้การเชื่อมสามารถติดตั้ง, ถือและปล่อยโดยไม่ต้องเกิดการแทรกแซงในท้องถิ่นที่เป็นอันตราย
• มุมลากที่อนุญาตและขีดจํากัดภาระด้านต้องถูกกําหนดโดยการออกแบบที่ได้รับการอนุมัติ SWL ที่ระบุไม่ควรตีความว่าอนุญาตภาระหลายทิศที่ไม่จํากัด
• การทดสอบการปล่อยฟังก์ชันควรตรวจสอบการติดต่อ, การล็อค, การทํางานด้วยมือ, การรีเซ็ต, และการปล่อยพฤติกรรมตามแผนการตรวจสอบและการทดสอบที่อนุมัติ

คุณสมบัติตามสั่ง

• ประเภทสินค้า: หมากลากลากลากลากลากลากลากลาก
• ระยะ SWL: 30 ถึง 100 t → เลือกจาก 6 ความจุที่ระบุไว้เท่านั้นหลังจากการตรวจสอบระบบลาก
• รูปแบบการปล่อย: การปล่อยด้วยมือ → การจัดวางการปล่อยในท้องถิ่นสําหรับหน้าปัจจุบัน; การทํางานทางไกลไม่ได้รวมไปเว้นแต่ระบุแยก
• วัสดุ: เหล็กอ่อน / เหล็ก C-Mn → คุณภาพแม่นยํา, การรักษาด้วยความร้อน, และการติดตามวัสดุ
• การติดตั้ง: การติดตั้งบนรากฐาน → รายละเอียดการเชื่อมต่อ, การเสริมและทิศทางของภาระที่อนุญาตตามแผนที่ได้รับการอนุมัติของภาชนะ
• การทดสอบ: รูปแบบ / ความจุในการหยุดยั้ง / SWL / การทดสอบการใช้งาน → ค่าภาระและวงกว้างของพยานต้องถูกยืนยันก่อนการผลิต
• การบํารุงผิว: Sa 2.5 การทําความสะอาดจากการระเบิด + epoxy shop primer → การเคลือบปลายสีและ DFT ตามความต้องการของโครงการ
• การปรับแต่ง: ขนาด, การจัดวางการปล่อย, การเคลือบ, และวงกว้างของการตรวจ → ภายใต้การตรวจสอบทางเทคนิคและการออกแบบที่อนุมัติ

วิธี การ

Towline eye is placed on the hook → Locking mechanism retains the hook in the towing position → Towing load passes through the hook and mounting structure → Operator actuates the approved manual release → Hook opens and releases the towline → Mechanism is inspected and reset

การใช้งาน

เรือลากท่าเรือ เรือลากชายฝั่งและแม่น้ํา เรืองาน เรือช่าง ท่าเรือลอย เรือบริการท่าเรือแห้ง เรือสนับสนุนการก่อสร้างท่าเรือ โครงการลากตะขอสํารอง

การรับรองและข้อดี

ใบรับรองและการเข้าร่วมการสํารวจสามารถจัดตามความต้องการของโครงการ, สอบที่อนุมัติ, การติดตามวัสดุ, และวิธีการของสังคมการจัดหมวดหมู่ความพร้อมต้องมีการตรวจสอบทางเทคนิคและอนุมัติประเภท.

การรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบผู้ผลิต

การวาด & ภาพถ่าย

FAQ

Q1: วิธีการเลือก SWL สายลากที่ถูกต้อง

A1: การคัดเลือกควรพิจารณาแผนการลากเรือ, การลาก bollard, MBL สายลาก, การบรรทุกแบบไดนามิก, มุมลาก, กณิตศาสตร์การเชื่อม, และความต้องการของชั้นหรือสถาปนิกเรือSWL โฮคไม่ควรถูกเลือกจากน้ําหนักตายของเรือเพียง.

Q2: สามารถปล่อยตะขอนี้ได้หรือไม่ ในขณะที่สายลากถูกบรรจุ?

A2: คําอธิบายที่นําเสนอระบุการปลดปล่อยในสภาพความอ้วนหรือภาระการทํางานที่ปลอดภัย แต่ภาระการปลดปล่อยที่อนุญาตต้องถูกยืนยันสําหรับรุ่นที่แม่นยําผ่านการออกแบบที่ได้รับการอนุมัติคําแนะนําการใช้งาน, และวิธีการทดสอบที่พยานเห็นมันไม่ควรถูกพิจารณาเป็นคํากล่าวที่ไม่จํากัดการปล่อยภาระต่ํา

Q3: ข้อมูลการติดตั้งที่ต้องการก่อนการผลิตคืออะไร?

A3: เสนอภาพวาดรากฐานของภาชนะ, ตําแหน่งการติดตั้ง, ทิศทางของภาระและมุมที่อนุญาต, รายละเอียดของสายลากหรือเชือก, SWL ที่เลือก, การจัดวางสายปลดความต้องการของวัสดุและการเคลือบ, สังคมชั้นเรียน, และขอบเขตการตรวจสอบที่จําเป็น
