ลูกกลิ้งนำทางสำหรับเชือกโยง, เชือกสลิง และโซ่

รายละเอียดสินค้า:

สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Zhongyuan Marine Equipmen
ได้รับการรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
หมายเลขรุ่น: มาตรฐานหรือกำหนดเอง

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1 ยูนิต
ราคา: Based on quotation
รายละเอียดการบรรจุ: ส่งออกพาเลทมาตรฐานหรือบรรจุภัณฑ์ที่กำหนดเอง
เวลาการส่งมอบ: ขึ้นอยู่กับความต้องการของโครงการ
เงื่อนไขการชำระเงิน: ที/ที, แอล/C
สามารถในการผลิต: การผลิตที่ปรับแต่งตามความต้องการของโครงการ
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

เส้นผ่าศูนย์กลาง: 20 มม.~76 มม วัสดุ: เหล็กหล่อ, เหล็ก C-Mn, เหล็กโลหะผสม, เหล็กอ่อน
พิมพ์: แนวตั้ง ขาตั้งแบบเอียง แนวนอน การรักษาพื้นผิว: การพ่นทรายเป็น S2.5 + 3 ชั้นของสีอีพ็อกซี่ชุบสังกะสีชุบสังกะสี
ใบรับรองการจำแนกประเภท: CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, ฯลฯ
เน้น:

ลูกรอกทะเลเหล็ก

,

ลูกรอกทะเล CCS

,

ลูกรอกเรือ 76mm

รายละเอียดสินค้า

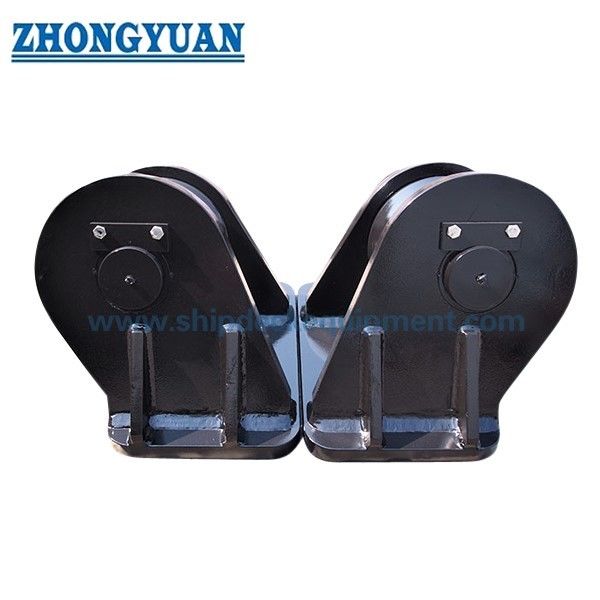

ลูกกลิ้งนำทางสำหรับเรือ สำหรับการลากจูง เชือกเหล็ก และโซ่



ภาพรวมผลิตภัณฑ์

ลูกกลิ้งนำทางสำหรับเรือเป็นส่วนประกอบหมุนสำหรับนำทางเส้นเชือกที่ใช้ในการนำทางเชือกสำหรับลากจูง เชือกเหล็ก โซ่ หรือเส้นเชือกอื่นๆ ที่ได้รับการอนุมัติสำหรับโครงการ ผ่านเส้นทางที่ควบคุมบนเรือวิศวกรรม เรือเฟอร์รี่ เรือพิเศษ ท่าเทียบเรือ และระบบเครื่องจักรบนดาดฟ้า ขึ้นอยู่กับแบบการติดตั้ง ลูกกลิ้งอาจถูกจัดวางในแนวตั้ง แนวนอน หรือบนขาตั้งที่เอียง

ตารางมิติที่ให้มาครอบคลุมเส้นผ่านศูนย์กลางลูกกลิ้งตั้งแต่ 65 ถึง 203 มม. ความกว้างลูกกลิ้งตั้งแต่ 76 ถึง 152 มม. รูเพลาตั้งแต่ 25.4 ถึง 38.1 มม. และเส้นผ่านศูนย์กลางเชือกเหล็กสูงสุดที่แนะนำตั้งแต่ 8 ถึง 20 มม. ตามที่ระบุไว้ สำหรับการลากจูง การจัดการโซ่ หรือการนำทางเส้นเชือกยก ต้องตรวจสอบชุดลูกกลิ้ง เพลา บูชหรือแบริ่ง ส่วนรองรับ ชิ้นส่วนยึด รอยเชื่อมหรือสลักเกลียว และฐานรากเฉพาะที่กับแรงดึงเส้นเชือกจริง ทิศทางการรับน้ำหนัก ผลกระทบแบบไดนามิก วงจรการทำงาน และปัจจัยด้านความปลอดภัยที่จำเป็นก่อนใช้งาน



ข้อมูลจำเพาะโดยย่อ

  • ประเภทผลิตภัณฑ์: ลูกกลิ้งนำทางสำหรับเรือ → ส่วนประกอบสัมผัสแบบหมุนสำหรับการนำทางเชือกสำหรับลากจูง เชือกเหล็ก หรือโซ่
  • บริการหลัก: การนำทางเชือกสำหรับลากจูง / เชือกกว้าน / โซ่ → นำทางเส้นเชือกระหว่างเครื่องจักรบนเรือ จุดนำทางบนดาดฟ้า และทิศทางการทำงาน
  • บริการเส้นเชือกยกเสริม: ขึ้นอยู่กับการออกแบบภาระที่ตรวจสอบแล้วและการอนุมัติโครงการ → ลูกกลิ้งไม่ใช่เครื่องมือยกอิสระหรืออุปกรณ์เสริมสำหรับการยก
  • การจัดวางการติดตั้ง: ขาตั้งแนวตั้ง / เอียง / แนวนอน → การวางแนวควรเป็นไปตามทิศทางของเส้นเชือกเข้าและออกจริง
  • ช่วงลูกกลิ้งที่จัดหาให้: เส้นผ่านศูนย์กลาง 65–203 มม. และความกว้าง 76–152 มม. → มิติอ้างอิงสำหรับการเลือกลูกกลิ้งเริ่มต้นและพื้นที่ติดตั้ง
  • ช่วงเชือกเหล็กที่แนะนำในตารางที่จัดหาให้: 8–20 มม. ตามที่ระบุไว้ → ช่วง 20–76 มม. ที่ประกาศแยกต่างหากต้องได้รับการยืนยันก่อนเผยแพร่
  • การจัดเรียงรูและส่วนสึกหรอ: รู 25.4–38.1 มม. พร้อมบูชทองเหลืองในขนาดส่วนใหญ่ที่ระบุไว้ → ควรยืนยันโลหะผสมบูช การหล่อลื่น การติดตั้งเพลา และวิธีการเปลี่ยน
  • พื้นฐานการรับภาระและการรับรอง: ไม่มีการระบุ SWL, ภาระการลากจูง หรือความสามารถในการยก → ภาระที่อนุญาตและขอบเขตการรับรองต้องกำหนดจากแบบโครงการที่สมบูรณ์

เทคนิคหลัก

เส้นผ่านศูนย์กลาง ความกว้าง รู (พร้อมบูชทองเหลืองติดตั้ง)

เส้นผ่านศูนย์กลางเชือกเหล็กสูงสุดที่แนะนำ

2.5/8 นิ้ว 65 มม.

3.1/2 นิ้ว 90 มม. 1.1/16 นิ้ว 27.0 มม. (ไม่มีบูช) 4 นิ้ว 102 มม.
1.1/4 นิ้ว 32.0 มม. 1 นิ้ว 25.4 มม. 10 มม. 4 นิ้ว 102 มม.
1.1/4 นิ้ว 32.0 มม. 1.1/4 นิ้ว 32.0 มม. 10 มม. 5 นิ้ว 127 มม.
1.1/2 นิ้ว 38.1 มม. 1.1/4 นิ้ว 32.0 มม. 16 มม. 6 นิ้ว 152 มม.
1.1/2 นิ้ว 38.1 มม. 1.1/2 นิ้ว 38.1 มม. 16 มม. 7 นิ้ว 178 มม.
1.1/2 นิ้ว 38.1 มม. 1.1/2 นิ้ว 38.1 มม. 20 มม. 7 นิ้ว 178 มม.
6 นิ้ว 152 มม. 1.1/2 นิ้ว 38.1 มม. 16 มม. 8 นิ้ว 203 มม.
6 นิ้ว 152 มม. 1.1/2 นิ้ว 38.1 มม. 20 มม. 8 นิ้ว 203 มม.
6 นิ้ว 152 มม. 1.1/2 นิ้ว 38.1 มม. 20 มม. 8 นิ้ว 203 มม.
5 นิ้ว 127 มม. 1.1/2 นิ้ว 38.1 มม. 20 มม. คู่มือการเลือกและการสอบถาม



ขั้นตอนที่ 1: ยืนยันบริการจริง: การนำทางเชือกสำหรับลากจูง การนำทางเชือกเหล็กสำหรับลากจูง การนำทางโซ่ การนำทางเส้นเชือกจากกว้านไปยังดาดฟ้า หรือการนำทางเส้นเชือกภายในระบบยกหรือจัดการ

ขั้นตอนที่ 2: ยืนยันประเภทและโครงสร้างของเส้นเชือก: เชือกเหล็ก เชือกใย หรือโซ่ บริการโซ่ต้องตรวจสอบขนาดข้อ โป๊ะ ทิศทางการสัมผัส และเกณฑ์การสึกหรอเทียบกับโปรไฟล์ลูกกลิ้ง

ขั้นตอนที่ 3: ยืนยันการติดตั้งแนวตั้ง แนวนอน หรือเอียง พร้อมกับทิศทางของเส้นเชือกเข้าและออก มุมนำสูงสุด มุมการลู่ และพื้นที่ติดตั้งที่มีอยู่

ขั้นตอนที่ 4: เลือกลูกกลิ้ง เส้นผ่านศูนย์กลาง ความกว้าง รู การจัดเรียงบูชหรือแบริ่ง และโปรไฟล์สัมผัสจากแบบโครงการ สำหรับเชือกเหล็ก ให้ยืนยันข้อกำหนดการโค้งงอขั้นต่ำกับผู้ผลิตเชือก

ขั้นตอนที่ 5: ระบุแรงดึงสูงสุดของเชือกสำหรับลากจูง แรงดึงกว้าน ภาระโซ่ หรือภาระเส้นเชือกยกตามความเหมาะสม รวมถึงการเผื่อแบบไดนามิกหรือการกระแทก วงจรการทำงาน ทิศทางการรับภาระ และปัจจัยด้านความปลอดภัยที่จำเป็น

ขั้นตอนที่ 6: ยืนยันวัสดุของลูกกลิ้ง เพลา ส่วนรองรับ และบูช การชุบแข็งพื้นผิวหรือพื้นผิวสึกหรอที่เปลี่ยนได้ วิธีการหล่อลื่น ระบบเคลือบ และสภาพแวดล้อมการกัดกร่อน

ขั้นตอนที่ 7: ยืนยันปริมาณ ขอบเขตการรับรองและการตรวจสอบ ประเภทเรือหรืออุปกรณ์ แบบการติดตั้งหรือรูปถ่าย ปลายทางการจัดส่ง และเวลาจัดส่งที่ต้องการ

โครงสร้าง



ตัวลูกกลิ้ง | พื้นผิวสัมผัสเชือกหรือโซ่ตามโปรไฟล์ที่อนุมัติ | เพลา / แกน | บูชทองเหลืองหรือแบริ่งที่ระบุ | ส่วนรองรับด้านข้างหรือขาตั้ง | การจัดวางการติดตั้งแนวตั้ง เอียง หรือแนวนอน | ส่วนต่อประสานแบบเชื่อมหรือแบบสลักเกลียว | ระบบเคลือบโครงการ

ข้อดีของการลากจูง การนำทางโซ่ และการติดตั้ง



ลูกกลิ้งหมุนเปลี่ยนเส้นทางของเชือกสำหรับลากจูง เชือกเหล็ก หรือโซ่ ด้วยการสัมผัสแบบไถลน้อยกว่าขอบคมที่อยู่กับที่ ช่วยลดการเสียดสีเฉพาะที่เมื่อลูกกลิ้งหมุนได้อย่างอิสระ

  • การจัดวางแนวตั้ง แนวนอน และเอียงช่วยให้แกนลูกกลิ้งสามารถจับคู่กับเส้นทางของเส้นเชือกจริงได้ แทนที่จะบังคับเส้นเชือกให้เปลี่ยนทิศทางที่ไม่เหมาะสม
  • เส้นผ่านศูนย์กลางลูกกลิ้งและโปรไฟล์สัมผัสควรตรงกับโครงสร้างของเส้นเชือกและข้อกำหนดการโค้งงอ ลูกกลิ้งที่เหมาะสำหรับเชือกเหล็กไม่เหมาะสำหรับโซ่โดยอัตโนมัติ และการนำทางโซ่อาจต้องใช้โปรไฟล์สัมผัสและการประเมินการสึกหรอเฉพาะ
  • บูชทองเหลืองที่เปลี่ยนได้สามารถช่วยให้การบำรุงรักษาส่วนสึกหรอง่ายขึ้น แต่ทองเหลืองเพียงอย่างเดียวไม่ได้พิสูจน์การทำงานแบบหล่อลื่นตัวเอง ควรยืนยันโลหะผสมบูช ร่องหล่อลื่น การจ่ายจาระบี ระยะห่างที่อนุญาต และผิวเพลา
  • พื้นผิวสัมผัสเชือกควรเรียบและปราศจากเสี้ยน ขอบคม เศษเชื่อม และข้อบกพร่องของการเคลือบ พื้นผิวสัมผัสโซ่ควรได้รับการตรวจสอบการรับภาระแบบจุด การเกี่ยวกันของข้อ การสึกหรอเฉพาะที่ และการจัดเตรียมส่วนสึกหรอที่เปลี่ยนได้ตามที่จำเป็น
  • สำหรับการลากจูงหรือการนำทางเส้นเชือกยก เส้นทางรับภาระทั้งหมดผ่านลูกกลิ้ง เพลา ส่วนรองรับ รอยเชื่อมหรือสลักเกลียว และฐานรากเฉพาะที่ ควรได้รับการตรวจสอบสำหรับทิศทางเส้นเชือกจริงและสภาวะการทำงานแบบไดนามิก
  • การเข้าถึงเพื่อการตรวจสอบควรอนุญาตให้ตรวจสอบการหมุนของลูกกลิ้ง ระยะห่างของบูชหรือแบริ่ง การยึดเพลา การกัดกร่อน ความแน่นของตัวยึด และการสึกหรอของพื้นผิวสัมผัสเชือกหรือโซ่ระหว่างการใช้งาน
  • คุณลักษณะที่กำหนดเอง

ประเภทผลิตภัณฑ์: ลูกกลิ้งนำทางสำหรับเรือ → ส่วนประกอบการนำทางเส้นเชือกแบบหมุน ไม่ใช่กว้านขับเคลื่อน เครื่องลากจูง หรืออุปกรณ์ยกอิสระ

  • การใช้งานหลัก: เชือกสำหรับลากจูง / เชือกเหล็ก / การนำทางโซ่ → เลือกตามเส้นทางเส้นเชือกจริง โปรไฟล์สัมผัส และภาระการทำงาน
  • การกำหนดค่า: ขาตั้งแนวตั้ง / เอียง / แนวนอน → เลือกตามการจัดวางดาดฟ้าและทิศทางของเส้นเชือกเข้าหรือออก
  • เส้นผ่านศูนย์กลางลูกกลิ้งอ้างอิง: 65–203 มม. → ช่วงที่แสดงในตารางมิติที่จัดหาให้
  • เส้นผ่านศูนย์กลางเชือกเหล็กอ้างอิง: 8–20 มม. ตามที่ระบุไว้ → ขนาดเชือกที่ประกาศใหญ่กว่าต้องใช้ตารางการออกแบบที่ยืนยันแยกต่างหาก
  • ความเข้ากันได้กับโซ่: ขึ้นอยู่กับการยืนยัน → ขนาดโซ่ โป๊ะ ทิศทางการสัมผัส แรงกดสัมผัส และระยะเผื่อการสึกหรอต้องตรงกับการออกแบบลูกกลิ้ง
  • บูช: บูชทองเหลืองสำหรับขนาดส่วนใหญ่ที่ระบุไว้ → ต้องยืนยันโลหะผสมที่แน่นอน การหล่อลื่น ระยะห่างเพลา และวิธีการเปลี่ยน
  • วัสดุ: เหล็กหล่อ / เหล็ก C-Mn / เหล็กอัลลอยด์ / เหล็กอ่อน → เกรดสุดท้าย การอบชุบด้วยความร้อน และความแข็งพื้นผิวขึ้นอยู่กับภาระและความต้องการการสึกหรอ
  • การใช้งานเส้นเชือกยก: เฉพาะโครงการ → ต้องยืนยันภาระที่อนุญาต ปัจจัยไดนามิก ปัจจัยด้านความปลอดภัย ข้อกำหนดการทดสอบ และขอบเขตการอนุมัติก่อนใช้งาน
  • ข้อกำหนดใบรับรอง: มีให้ตามขอบเขตคำสั่งซื้อ → การตรวจสอบย้อนกลับของวัสดุ การตรวจสอบของผู้ผลิต การตรวจสอบภาระ และการเข้าร่วมของชั้นเรียนควรตกลงกันก่อนเสนอราคา
  • วิธีการทำงาน

เชือกสำหรับลากจูง เชือกเหล็ก หรือโซ่เข้าใกล้ลูกกลิ้งนำทาง → เส้นเชือกสัมผัสพื้นผิวลูกกลิ้งที่อนุมัติ → ลูกกลิ้งหมุนขณะที่เส้นเชือกเคลื่อนที่ → เส้นเชือกถูกเปลี่ยนเส้นทางผ่านเส้นทางที่ต้องการ → ภาระปฏิกิริยาผ่านเพลาและส่วนรองรับไปยังฐานรากที่ตรวจสอบแล้ว

การใช้งาน



เรือวิศวกรรม | ระบบลากจูงและเรือลากจูง | การนำทางเส้นเชือกกว้านลากจูง | เรือกู้ภัยและเรือพิเศษ | เครื่องจักรบนดาดฟ้าเรือเฟอร์รี่ | ระบบจัดการเชือกเหล็ก | ตำแหน่งนำทางโซ่ | ระบบยกหรือจัดการบนเรือภายใต้การออกแบบภาระที่อนุมัติ | อุปกรณ์จัดการริมท่า

ใบรับรองและข้อดี



สามารถจัดเตรียมใบรับรองได้ตามข้อกำหนดโครงการ การตรวจสอบย้อนกลับของวัสดุ ขอบเขตการตรวจสอบ การตรวจสอบภาระ และขั้นตอนการอนุมัติของบริษัทจำแนกประเภท

ใบรับรอง: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, ใบรับรองการทดสอบของผู้ผลิต

แบบและรูปถ่าย



คำถามที่พบบ่อย

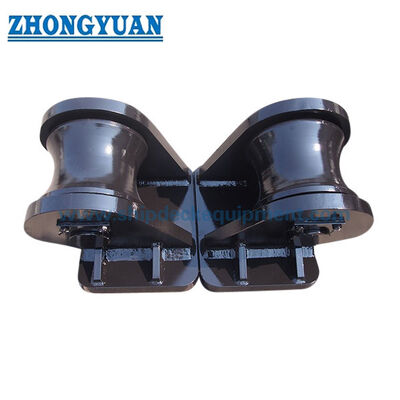

ลูกกลิ้งนำทางสำหรับเชือกโยง, เชือกสลิง และโซ่

ลูกกลิ้งนำทางสำหรับเชือกโยง, เชือกสลิง และโซ่

ลูกกลิ้งนำทางสำหรับเชือกโยง, เชือกสลิง และโซ่

คำถามที่ 1: ควรเลือกลูกกลิ้งนำทางสำหรับเรือที่ถูกต้องอย่างไร?

คำตอบที่ 1: ยืนยันประเภทเส้นเชือก เส้นผ่านศูนย์กลางหรือขนาดโซ่ โครงสร้าง ทิศทางเข้าและออก มุมนำ แรงดึงสูงสุด การเผื่อแบบไดนามิก การวางแนวลูกกลิ้ง โปรไฟล์สัมผัส โครงสร้างการติดตั้ง และการเข้าถึงเพื่อการบำรุงรักษา ตารางที่จัดหาให้เหมาะสำหรับการเลือกมิติเบื้องต้นเท่านั้น

คำถามที่ 2: สามารถใช้ลูกกลิ้งเดียวกันสำหรับเชือกเหล็ก เชือกใย และโซ่ได้หรือไม่?

คำตอบที่ 2: ไม่ใช่โดยอัตโนมัติ เชือกเหล็กต้องการความสัมพันธ์การโค้งงอที่ยอมรับได้และพื้นผิวสัมผัสที่เรียบ เชือกใยอาจต้องการพื้นผิวและสภาพร่องที่แตกต่างกัน ในขณะที่การนำทางโซ่ต้องการรูปทรงข้อต่อ ทิศทางการสัมผัส และความต้านทานการสึกหรอที่เข้ากันได้

คำถามที่ 3: สามารถใช้ลูกกลิ้งนำทางสำหรับเรือนี้ในระบบยกได้หรือไม่?

คำตอบที่ 3: สามารถใช้ได้เฉพาะในฐานะส่วนประกอบการนำทางเส้นเชือกที่ออกแบบทางวิศวกรรมภายในระบบยกหรือจัดการที่ตรวจสอบแล้ว ลูกกลิ้ง เพลา บูชหรือแบริ่ง ส่วนรองรับ ชิ้นส่วนยึด รอยเชื่อมหรือสลักเกลียว ฐานราก ภาระการออกแบบ ปัจจัยไดนามิก ปัจจัยด้านความปลอดภัย ข้อกำหนดการทดสอบ และขอบเขตการอนุมัติทั้งหมดต้องได้รับการยืนยัน ไม่ควรถือเป็นอุปกรณ์เสริมสำหรับการยกอิสระหากไม่ได้รับการยืนยันดังกล่าว
